| Place of Origin: | China |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| Model Number: | VIC3300A/VIC3300B |
| 문서: | VIC3300A.pdf |
| Minimum Order Quantity: | 5000 |
| 가격: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Rounded Magnetic Connector | Color: | Black |
|---|---|---|---|
| Material: | Lead-free C6801,SUS 304 ,Black HTN, NdFeB N52 | Current: | 5.0A |
| Volatge: | 12V | Spring force: | 80g±20g |
| Working storke: | 1.0mm | Salt spray test: | 48H |
| Mechanical life: | 50000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

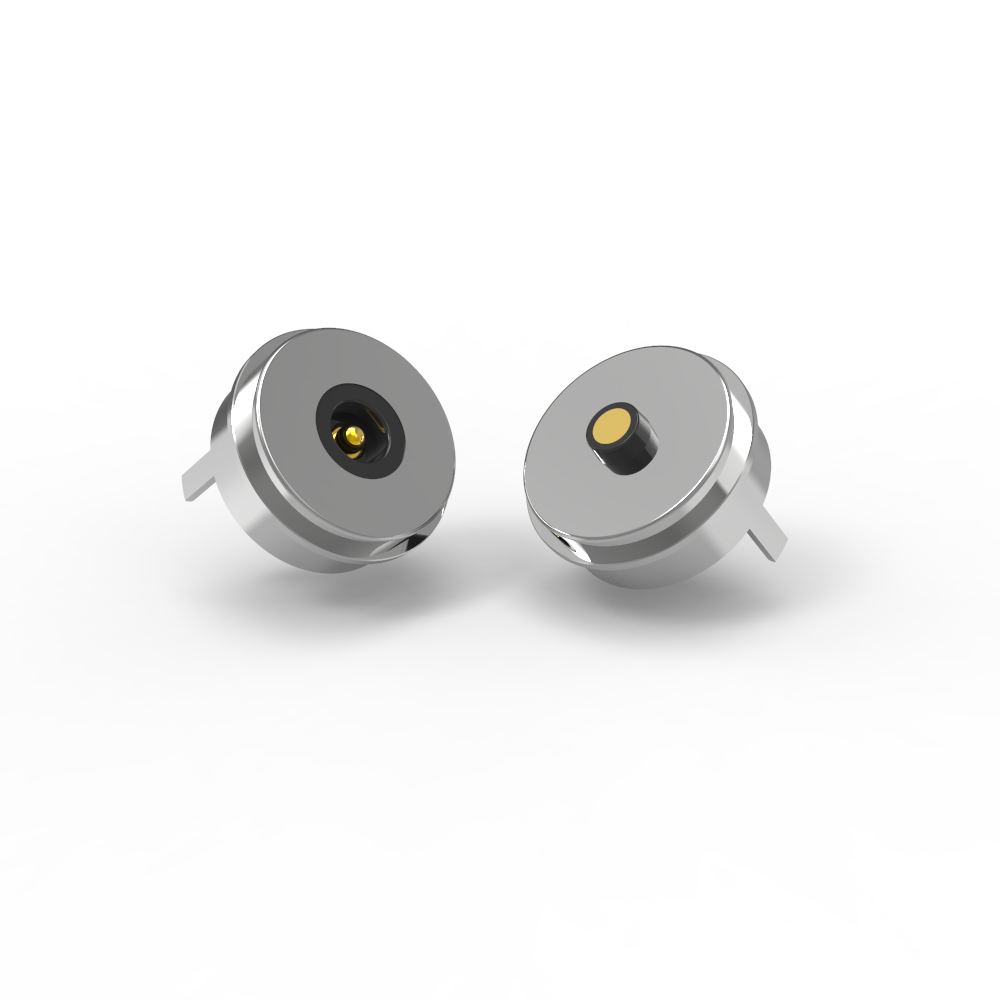

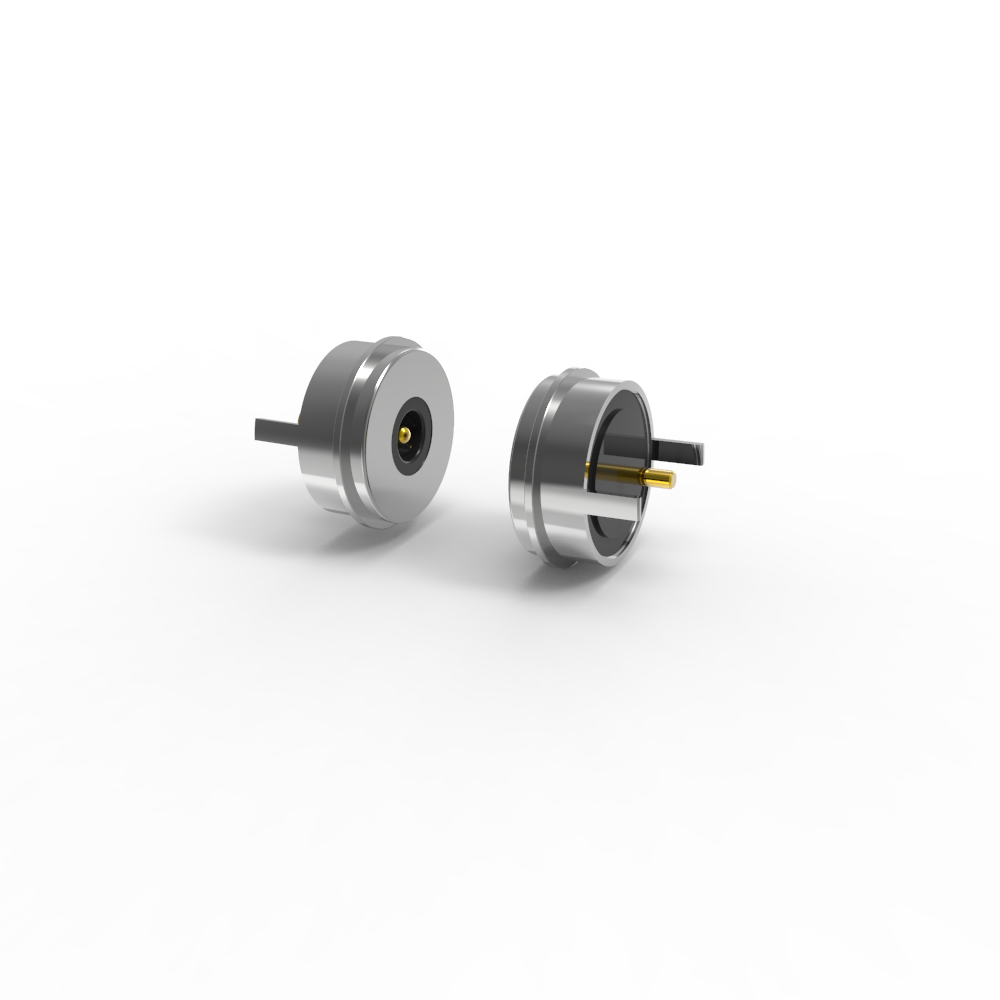

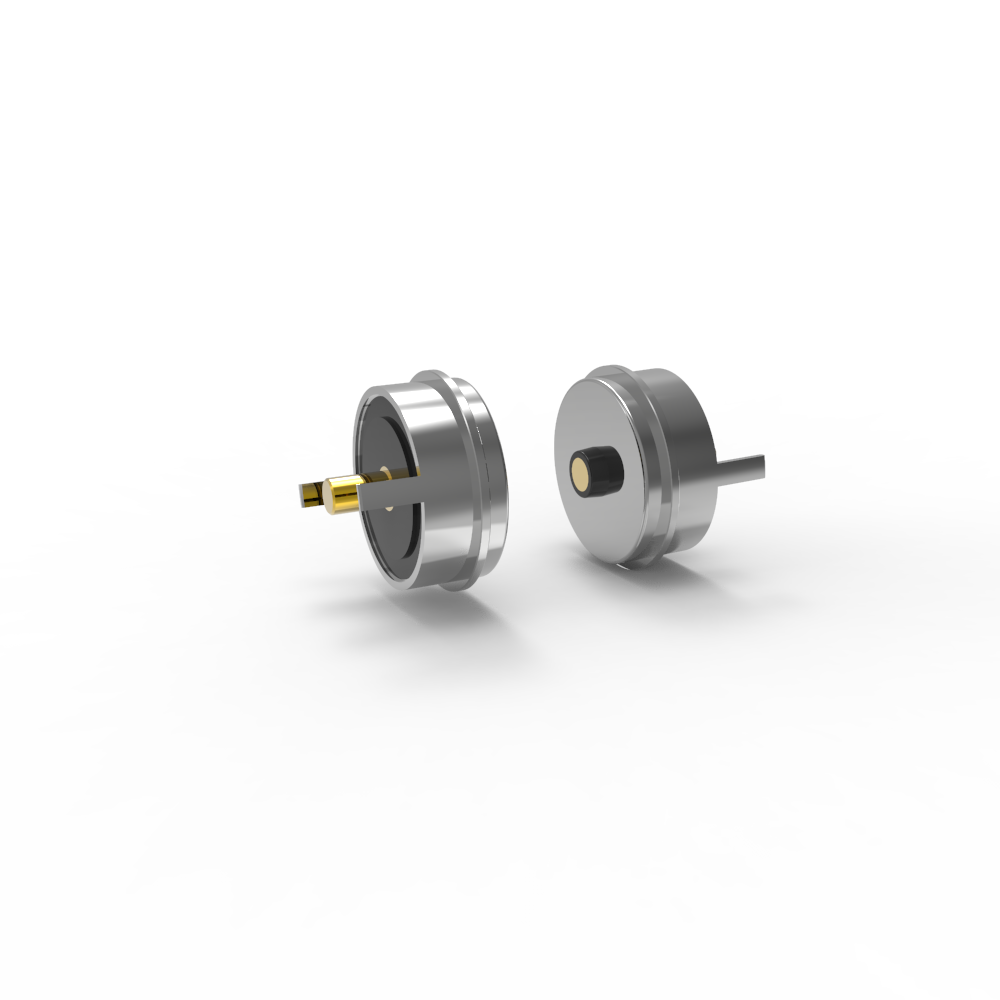

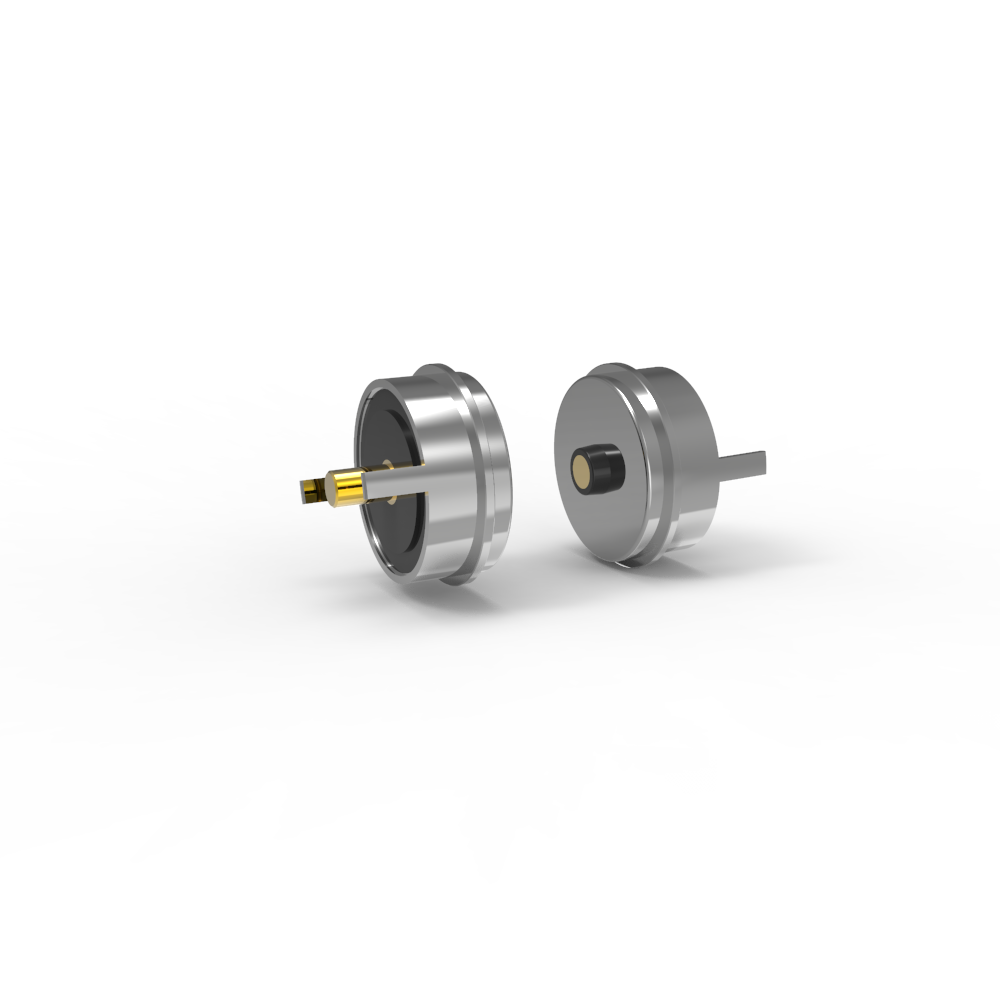

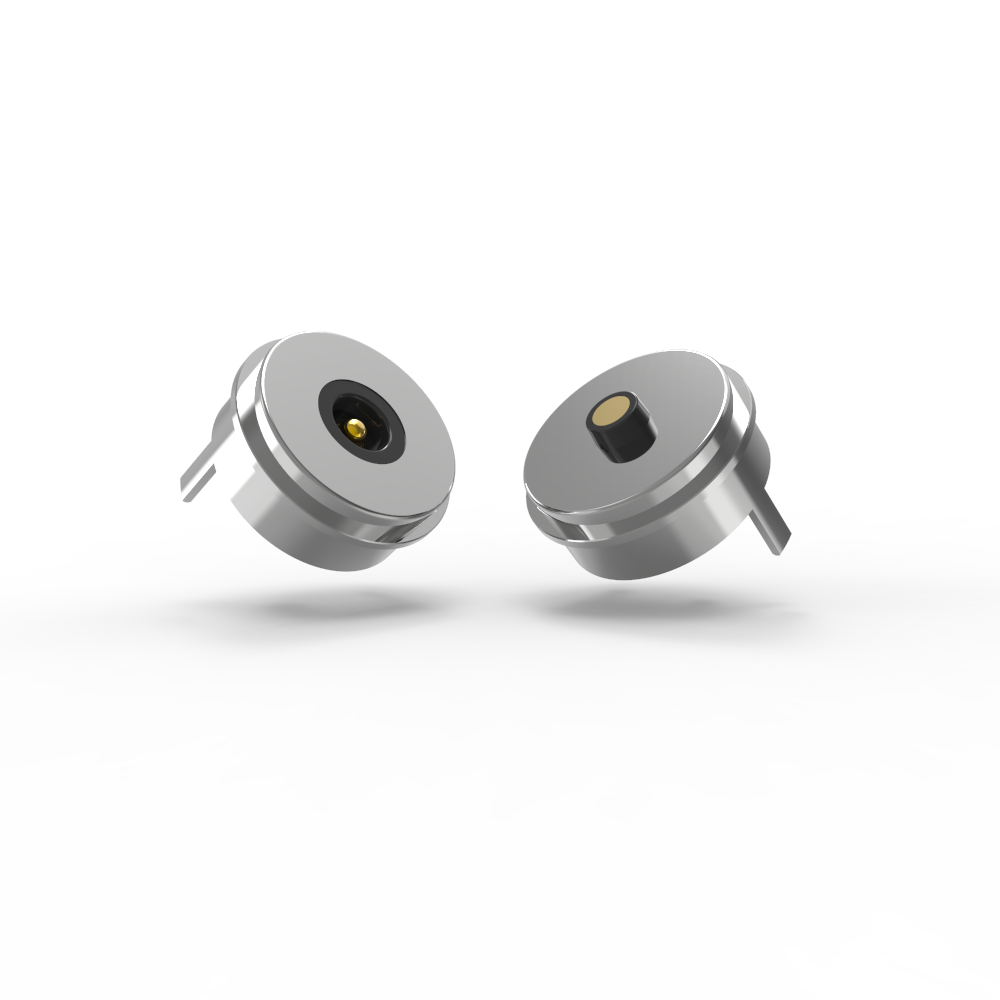

다이아 10.0mm 남성과 여성 2pin 원 자석 포고 핀 커넥터 5A 전류.
UPE는 전문 자석 커넥터 및 자석 케이블 커넥터 제조업체입니다.
우리는 당신의 요구 사항을 충족하고 자기 연결 고리를 사용자 정의 서비스를 제공하기 위해 우리의 자신의 전문 디자이너가 있습니다.다른 자기 포고 핀 커넥터 제품과 솔루션은 다른 고객의 필요에 따라 설계 될 수 있습니다..
모든 재료는 RoHS & REACH 규정을 준수합니다.
모든 자기 연결 장치가 100% 단축 및 오픈 서킷 테스트를 통과했습니다.

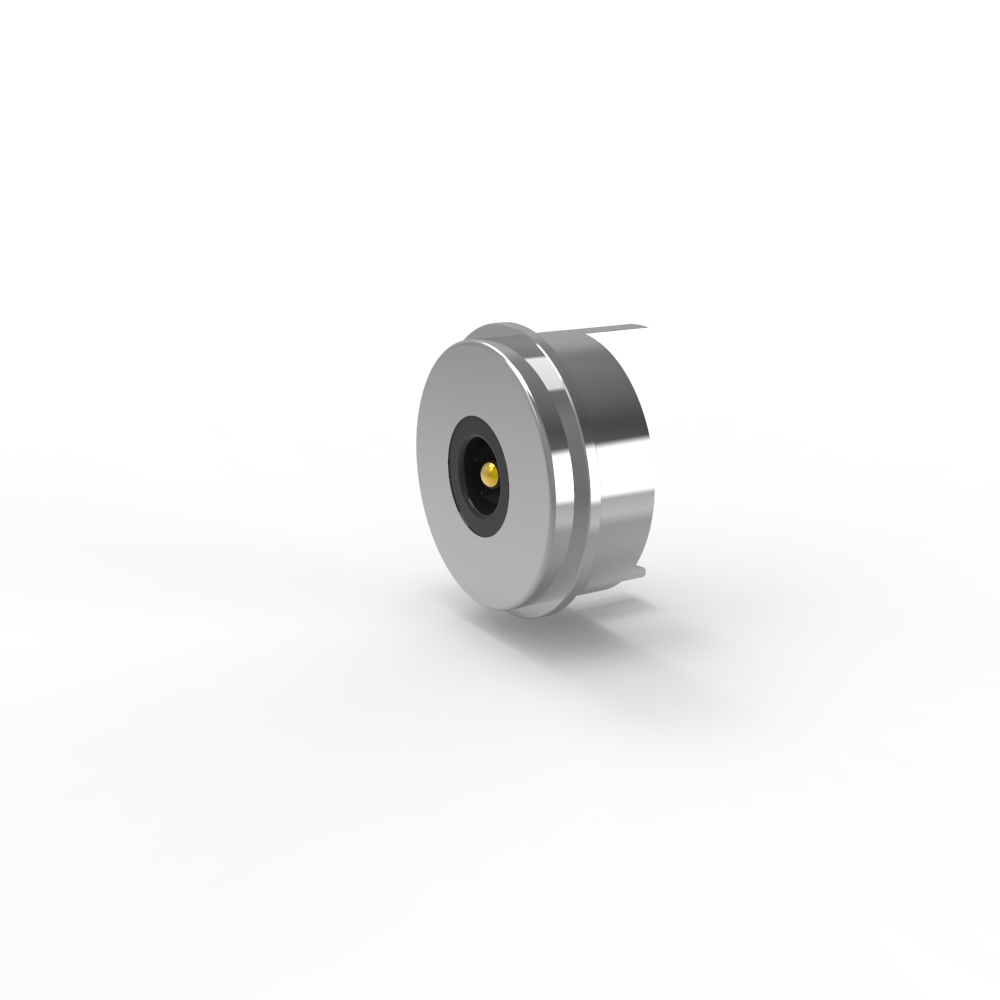

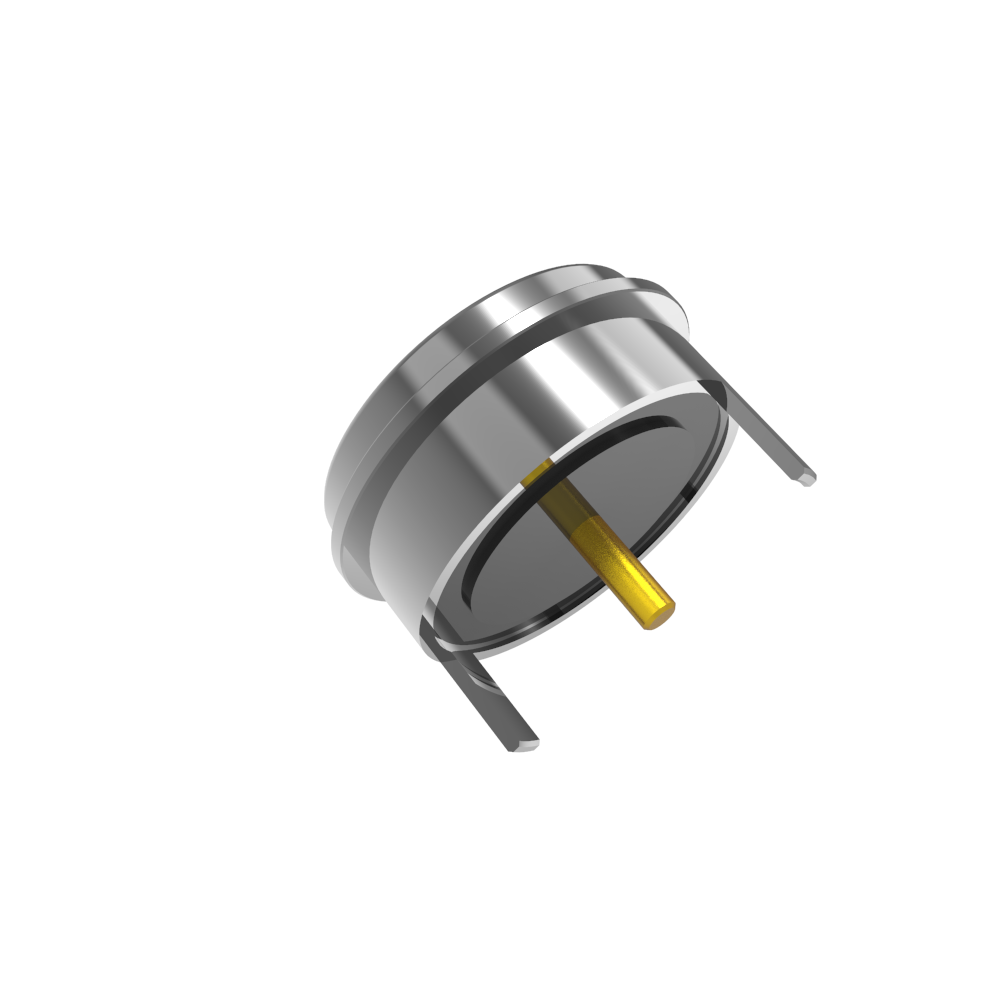

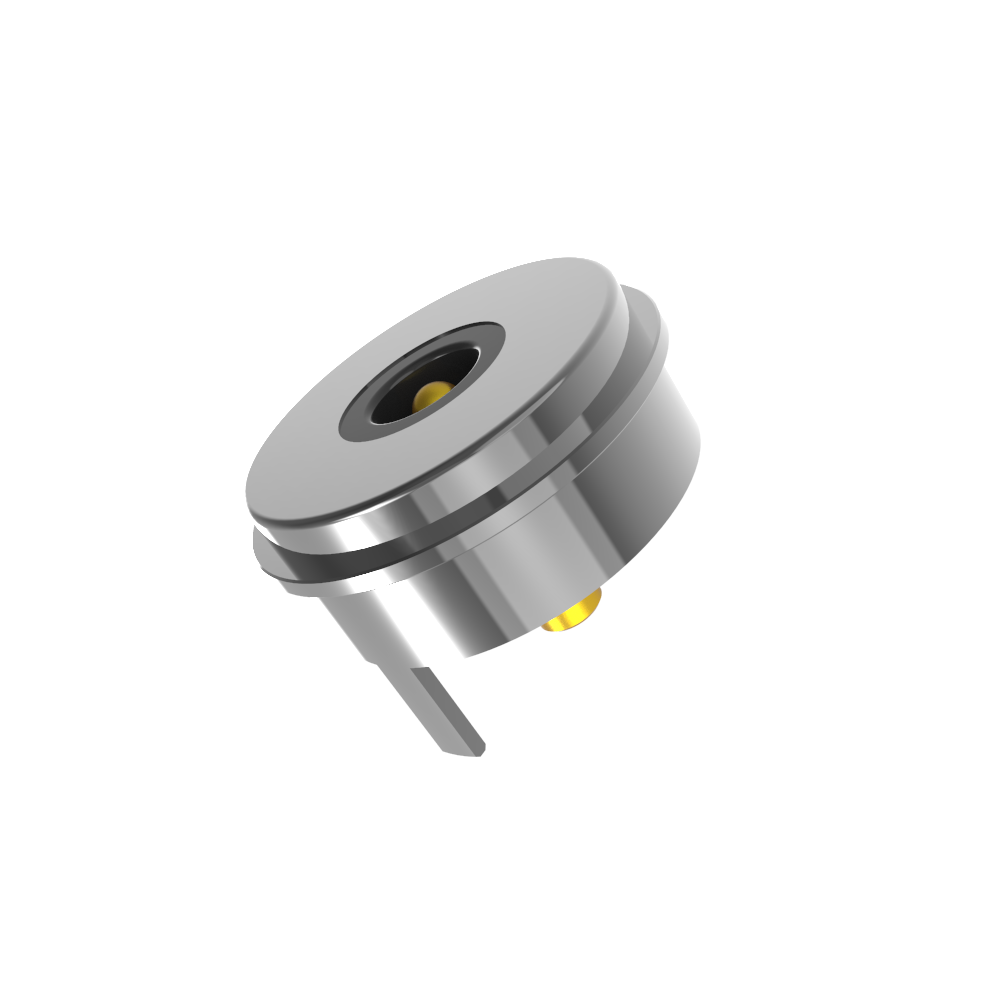

수컷 자석 연결 부품
재료:
플랑저: 납 없는 C6801, 60~100U"Ni 이상 5U"Min Au를 접착한다.
배럴: 납 없는 C6801, 60~100U의 5U "Min Au"를 접착;
스프링:SUS 304 접착 1U"Au;
하우징: 검은색 HTN+30%GF UL94 V-0
껍질: 납 없는 C6801 플래팅 니
자석: NdFeB N52 플래팅 Ni
...기계:
스프링 힘: 80g±20g, 1.0mm 작업 스트로크.
뚜라기:1.2mm
기계적 수명:50000 사이클 미니
전기:
전압:120.0V
전류:5.0A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품
소금 스프레이 테스트:48H
.. & 키 검사 차원
... 제품 응용 설명 (다음으로 제한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB 보드의 전송 터미널이 연결될 수 있습니다.
4융합형 주사형조각
5- 와이어는 직접 연결할 수 있습니다.
여성 자석 연결 부품
재료:
PIN: 납 없는 C6801, 60~100U의 5U"Min Au를 가공한다.
하우징: 검은색 HTN+30%GF UL94 V-0
껍질: 납 없는 C6801 Ni 접착
자석: NdFeB N52 플래팅 Ni
전기:
전압:120.0V
전류:5.0A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품
소금 스프레이 테스트:48H
...& 키 검사 차원
... 제품 응용 설명 (다음으로 제한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB 보드의 전송 터미널이 연결될 수 있습니다.
4융합형 주사형조각
5- 와이어는 직접 연결할 수 있습니다.
DC 자기 연결 장치 파라미터:
|
이름 |
원형 자기 연결 장치 |
|
종류 |
남성/여성 |
|
핀 |
2pin |
|
직경 |
100.0mm |
|
색상 |
검은색 |
|
포고 핀 |
금속 C6801 플래팅 Au 0.125um |
|
회전 부품 |
금속 C6801 플래팅 니 |
|
스프링 힘 |
80g±20시, 1시0mm 작업하는 뚜라기. |
|
뚜라기 뚜라기 |
10.2mm |
|
기계적 수명 |
501000 사이클 분.. |
|
전류 |
5.0Amax |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
-25°C ~ +80°C |
|
소금 스프레이 테스트 |
24시간 |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
원형 수컷 자기 연결 장치 기술 도면
원형 여성 자기 연결 장치 기술 도면
PCB 레이아웃:
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 물 방지 (IPX8) 를 할 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.
자기 연결 장치 제품 적용:
왜 UPE가 당신의 파트너가 되어야 할까요?
1전문적인 맞춤화 서비스
이점:제품이 틈새 애플리케이션이나 혁신적인 프로젝트에 이상적입니다.
2빠른 샘플 생산 능력
이점: 연구개발 주기를 가속화하고 시장에 출시 시기를 제공합니다. 빠른 프로토타입 제작은 빠른 반복을 허용하여 개발 비용을 줄이고 경쟁자를 이길 수 있습니다.
3엄격한 품질 관리 시스템
이점: 일관성 과 신뢰성 을 보장 합니다. 결함, 반품, 고가의 회수 를 최소화 하여 브랜드 의 평판 을 보호 합니다.
4수입 부품으로 가공
이점: 제품 성능 및 수명성 향상. 고품질의 재료 (예: 독일/일본 부품) 는 내구성 및 국제 표준을 준수합니다.
5고 정밀 테스트 장비
이점: 제품 정확성 및 안전성을 검증합니다. 허용 여부가 협상이 불가능한 항공우주, 의료기기 또는 자동차와 같은 산업에서 중요합니다.
6합리적인 비용 통제 절차
이점: 품질을 희생하지 않고 예산을 최적화 합니다. 효율적인 자원 관리는 경쟁력 있는 가격으로 번역됩니다.
7제품 환경 표준
이점: 글로벌 규제 (예: RoHS, REACH) 의 준수를 보장합니다. 공급망의 미래를 보장하고 친환경 시장에 호소합니다.
