| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | VIC2000A/ VIC2000B |
| 문서: | VIC2000A.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 둥근 자기 커넥터 | 마그네트: | ndfeb n52 |
|---|---|---|---|
| 포고 핀: | 무연 C6801 | 봄: | 304를 의심하세요 |
| 껍데기: | 황동 C3602 | 색상: | 은 |
| 전류: | 1A | 전압: | 12V |
| 전단력: | 50g ± 10 | 작업 스트로크: | 0.7 밀리미터 |
| 콘택 저항: | 50mΩ 최대 (PIN) | ||
| 강조하다: | OD5.0mm 둥근 자기 연결 장치,둥근 자기 연결기 12V,1A 여성 남성 커넥터 |
||

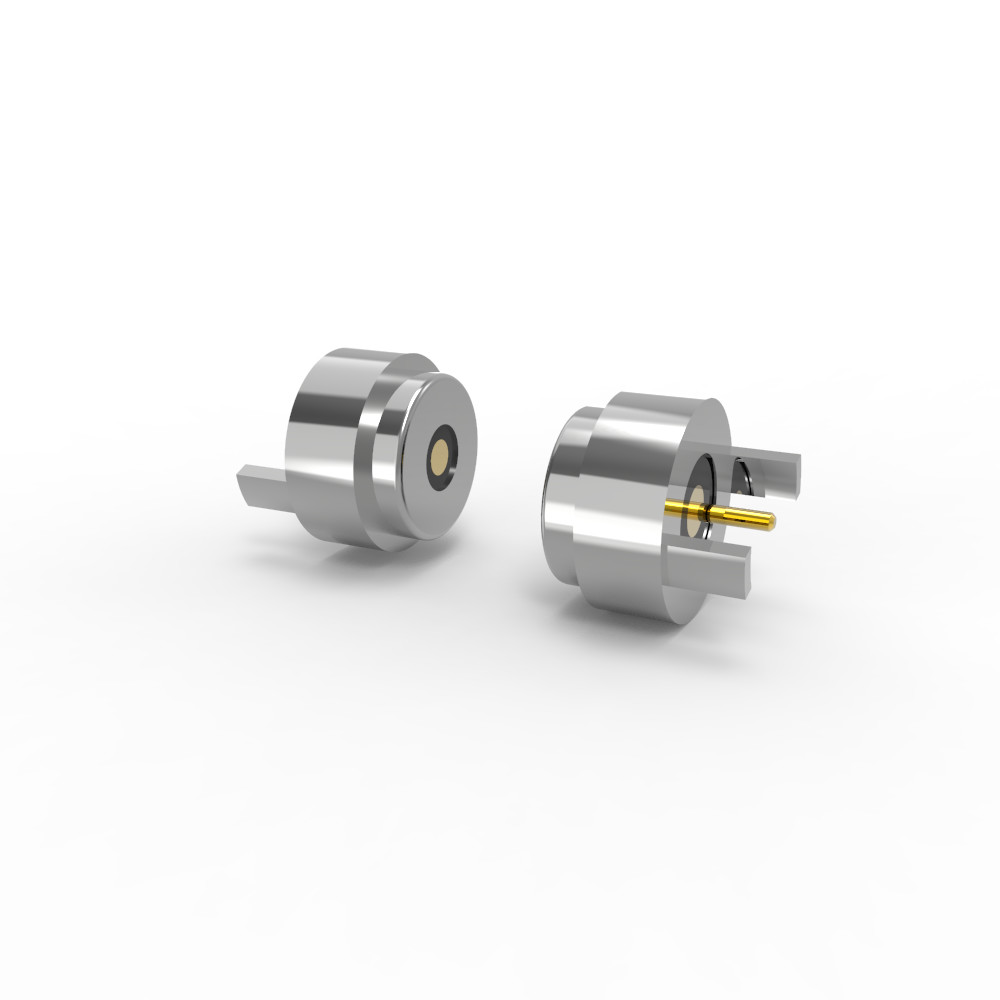

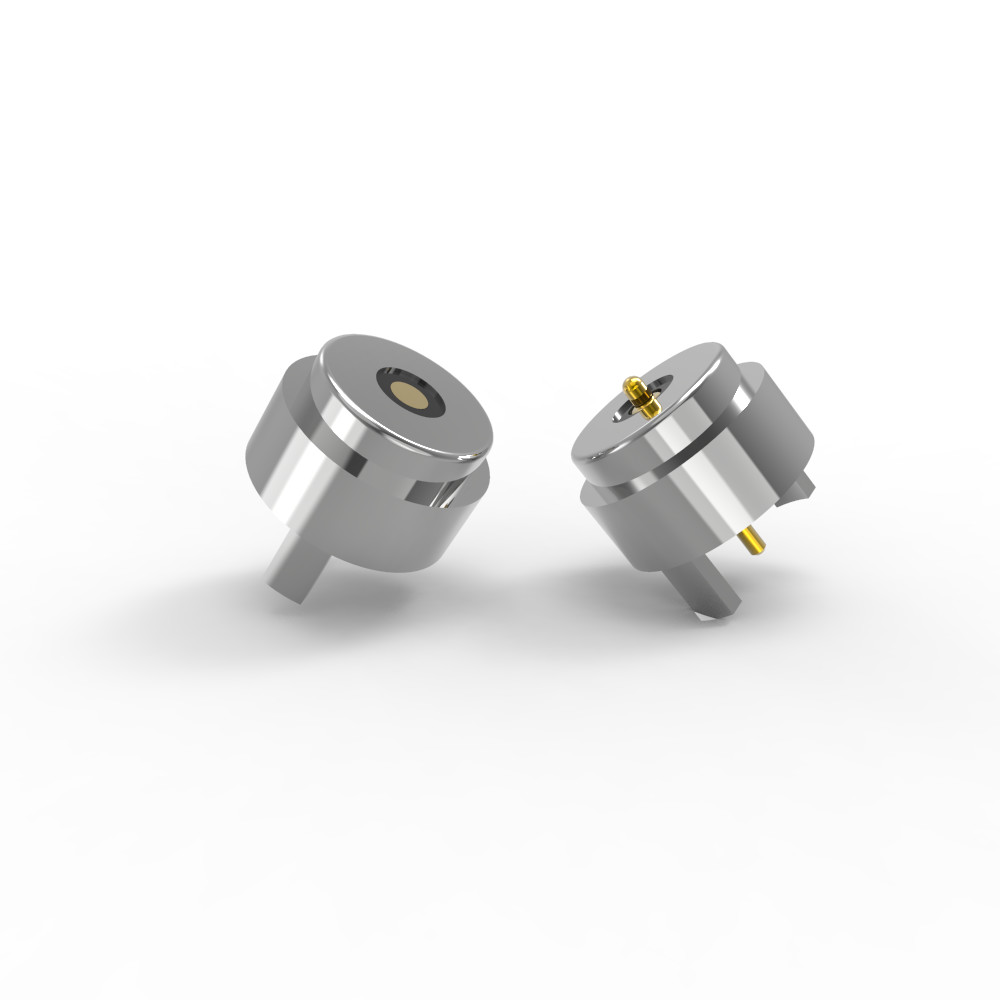

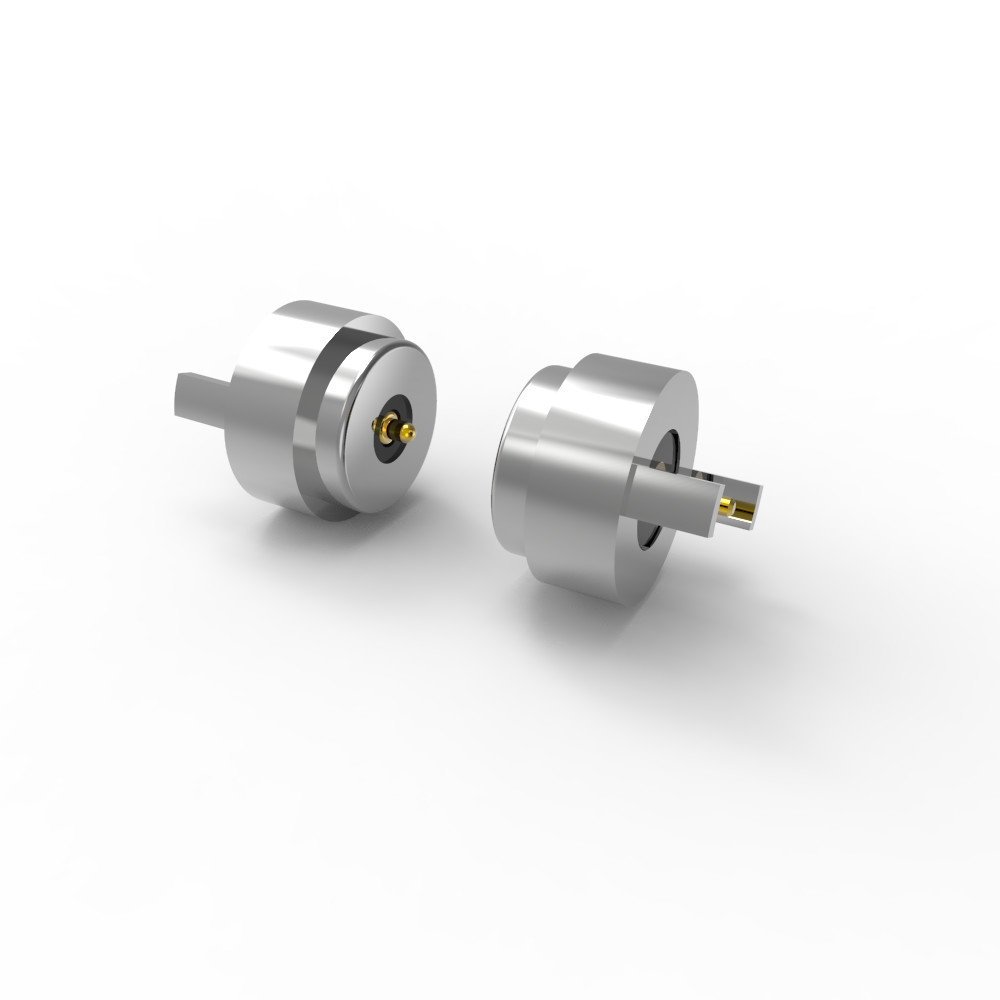

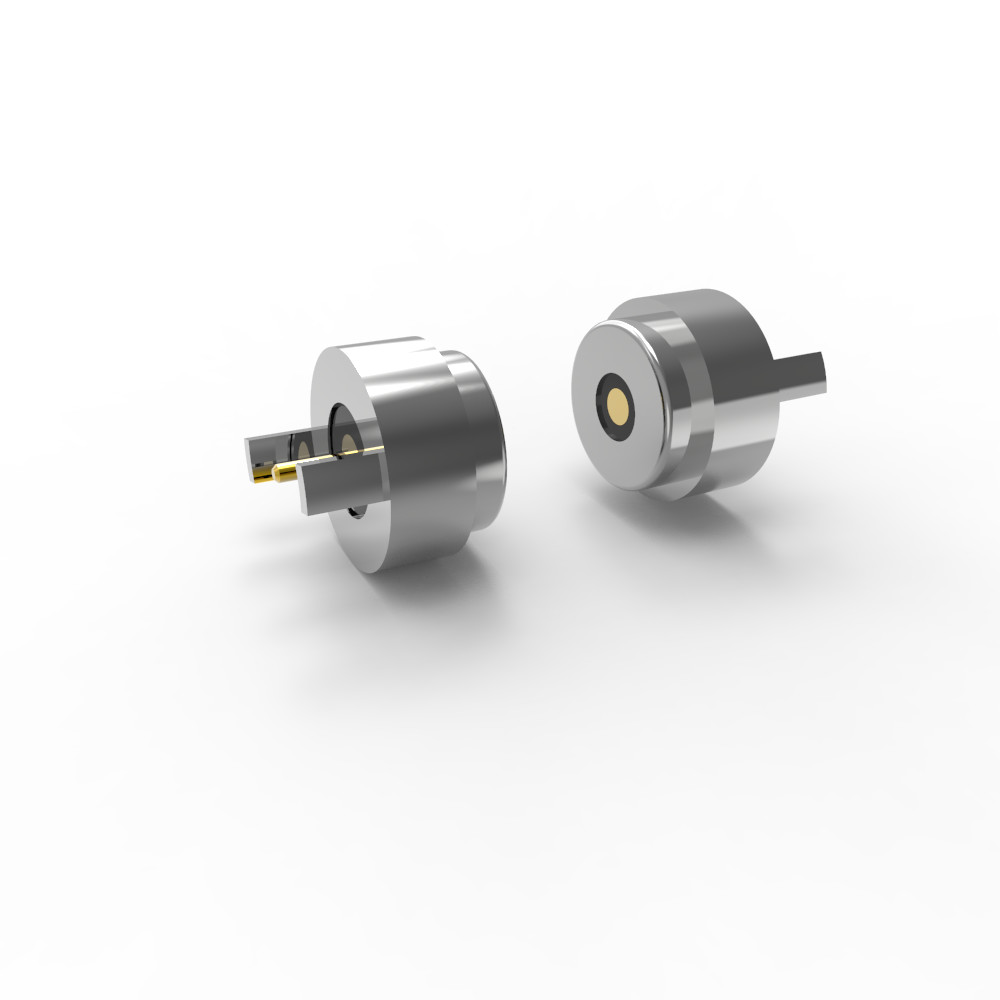

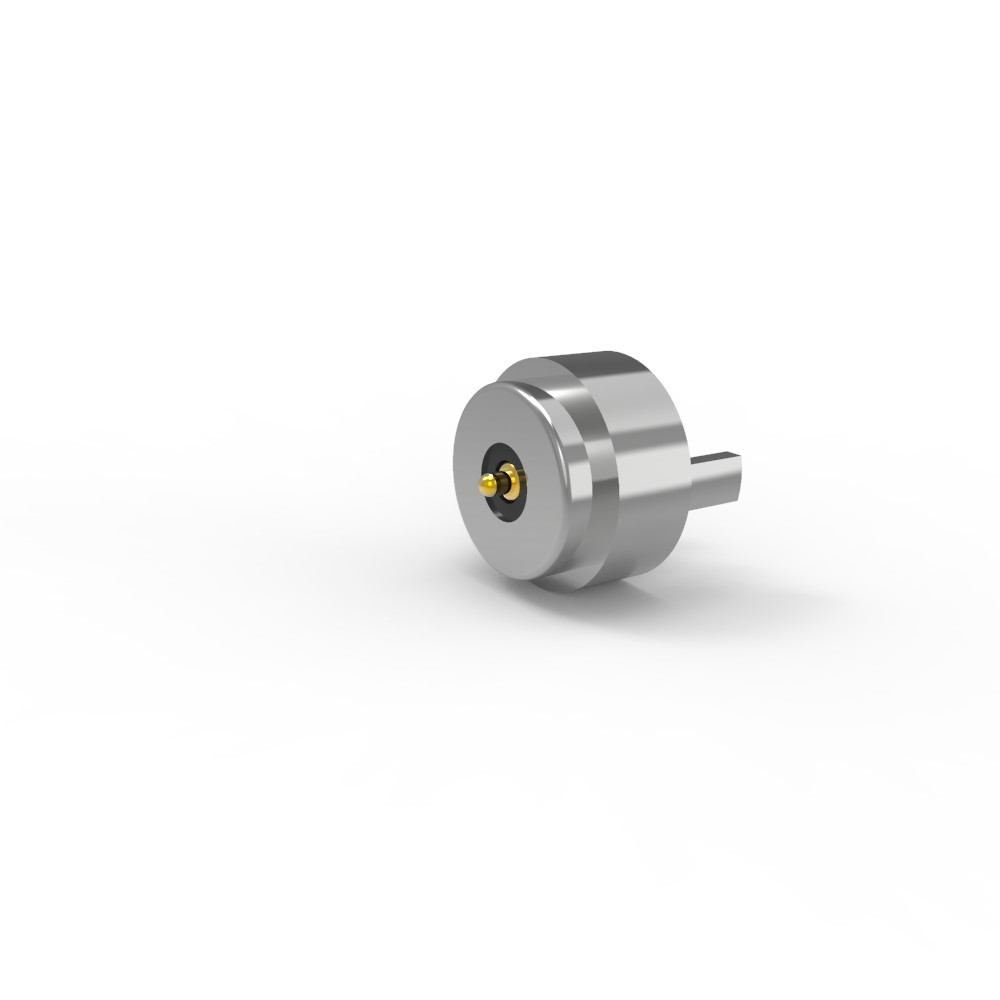

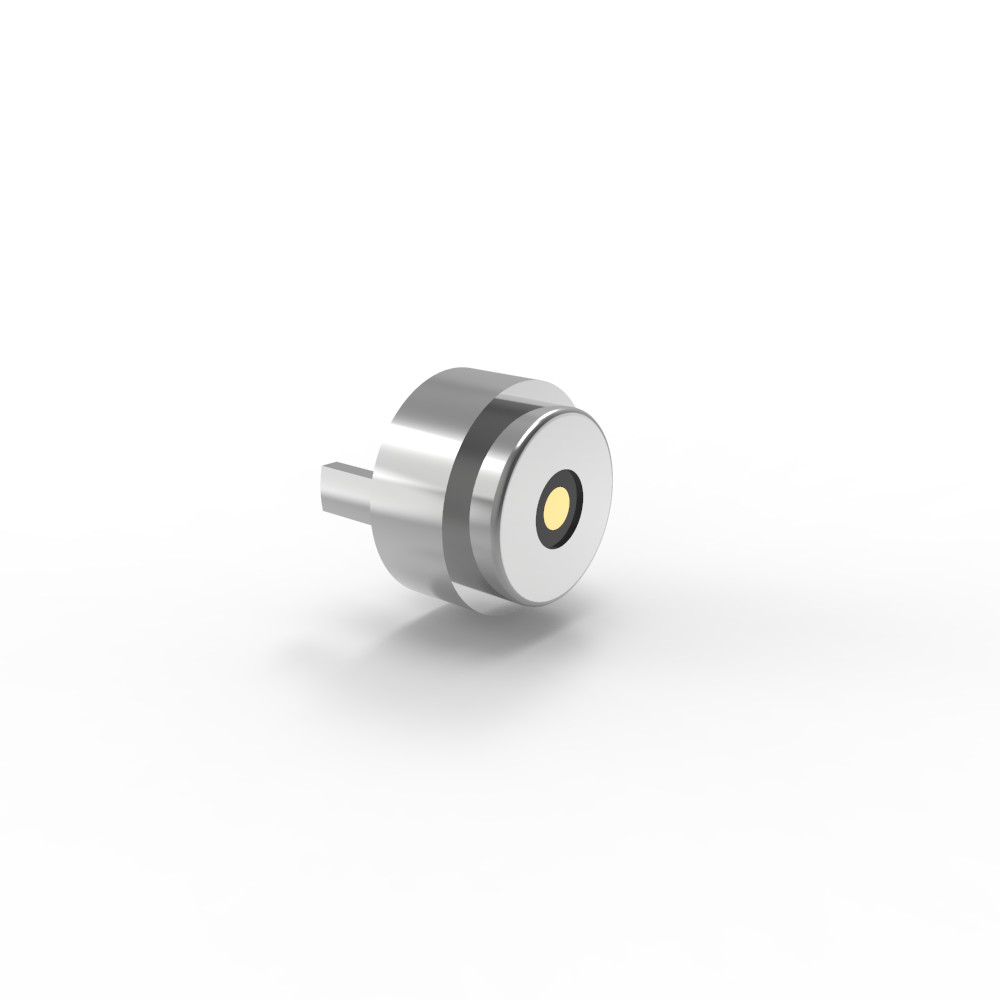

OD5.0mm DC12V 1A 원형 남성 여성 자석 커넥터
소재:
플랑저: 납 없는 C6801, 60~100U"Ni 이상 5U"Min Au를 가공한다.
배럴: 납 없는 C6801, 60~100U의 5U "Min Au"를 접착;
스프링:SUS 304 플래팅 1U" Au
하우징: 검은색 HTN+30%GFUL94 V-0
껍질: 구리 C3602 플래팅 니;
자석: NdFeB N52 플래팅 Ni
기계:
스프링 힘: 50g±10g, 0.7mm 작업 스트로크.
뚜라기:0.9mm
기계적 수명:50000 사이클 미니
전기:
전압: 12V
전류:1.0A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품입니다.
소금 스프레이 테스트:48 H.
...& 키 검사 차원
...제품 애플리케이션 설명 (자세하지 않음):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB판의 전송 단말기가 추가될 수 있습니다.
4- 융통형 주사형
5전선을 직접 연결할 수 있습니다.
둥근 자기 연결 장치 파라미터:
|
이름 |
둥근 자기 연결 장치 |
|
종류 |
남성/여성 |
|
핀 |
1pin 또는 사용자 정의 |
|
색상 |
은 |
|
포고 핀 |
납 없는 C6801 |
|
봄 |
SUS 304 |
|
껍질 |
금속 C3602 |
|
자석 |
NdFeB N52 플래팅 니 |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
25°C ~ +80°C |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
원형 남성 자기 연결 장치 기술 도면
둥근 여성 자기 연결 장치 기술 도면
권장 PCB 레이아웃:
레이아웃 허용:±0.05mm
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 방수 (IPX8) 가 될 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.
자기 연결 장치 제품 적용:
1착용 가능한 장치, 지능형 위치 설정 장비, 어린이용 스마트 손목밴드, 스마트 시계, 휴대 전화, 블루투스 헤드셋 등) 데이터 케이블, 충전 케이블,자기 스트립 와이어 끝 연결
2의료 장비,무선 장비,데이터 통신 장비,전자통신 장비,자동화 및 산업 장비,음성 시각 장비
3항공, 항공, 전자, 군사 통신
4자동차, 자동차 내비게이션, 테스트 및 측정 장비
5소비자 전자제품 (모바일 폰, 태블릿 컴퓨터, 블루투스 헤드셋, 카메라, 시계, 휴대용 소비자 전자제품 및 다른 많은 전자 분야)
