원래 장소: | 중국 |
---|---|
브랜드 이름: | UPE |
인증: | ISO9002 |
모델 번호: | RC-1163-A01-31 |
문서: | RC-1163-A01-31.pdf |
최소 주문 수량: | 5000 |
가격: | $1-$5 |
포장 세부 사항: | PE 가방 |
배달 시간: | 12-15 일로 일합니다 |
지불 조건: | T/T |
공급 능력: | 5KPCS/일 |
이름: | 라운드 커넥터 | 소재: | TPE, 황동, NDFEB N52 |
---|---|---|---|
전단력: | 80g ± 20g | 일하는 Storke: | 1.1 밀리미터 |
전류: | 1.5A | 전압: | 12V |
케이블 길이: | 100 밀리미터 | 색상: | 블랙 |
염수 분무 시험: | 24h | 기계적 생명: | 10000 사이클 최소. |
콘택 저항: | 50mΩ 최대 (PIN) | ||
강조하다: | 400g 자기 힘 둥근 연결 장치,둥근 연결 장치 검은색,1.5A 와이어 연결 장치 |

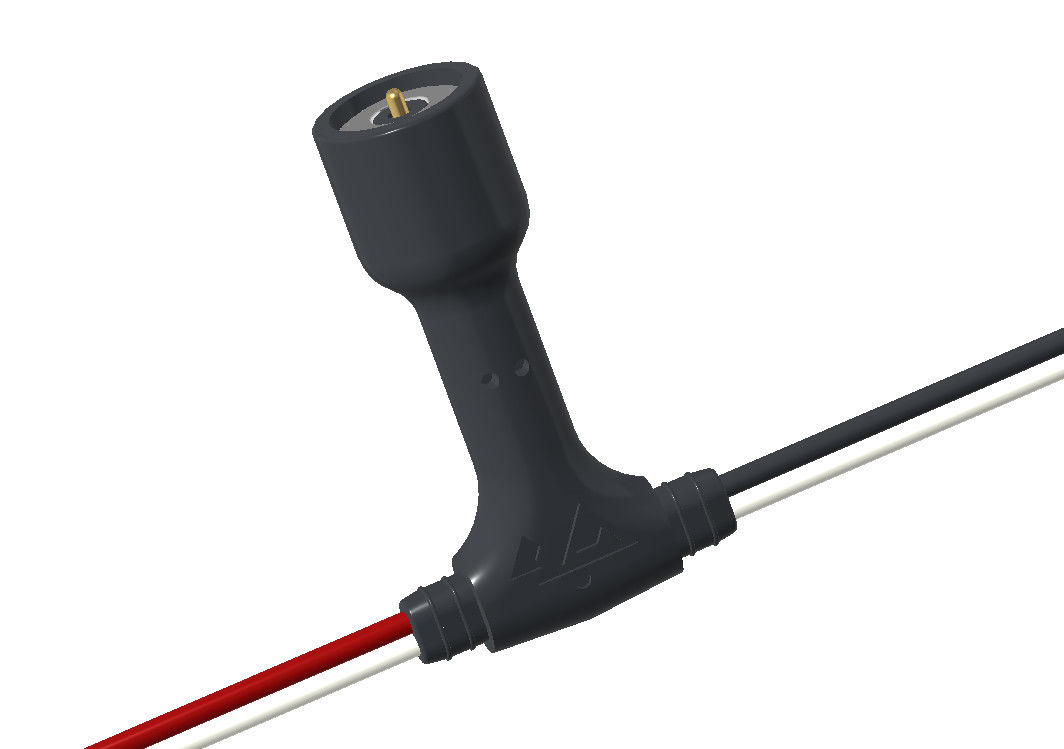

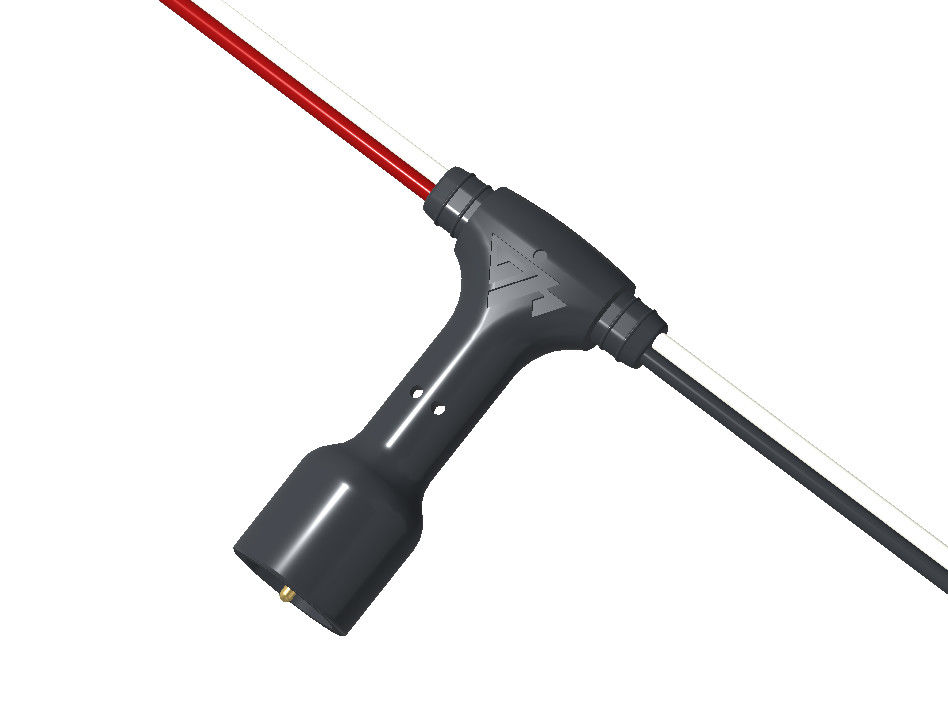

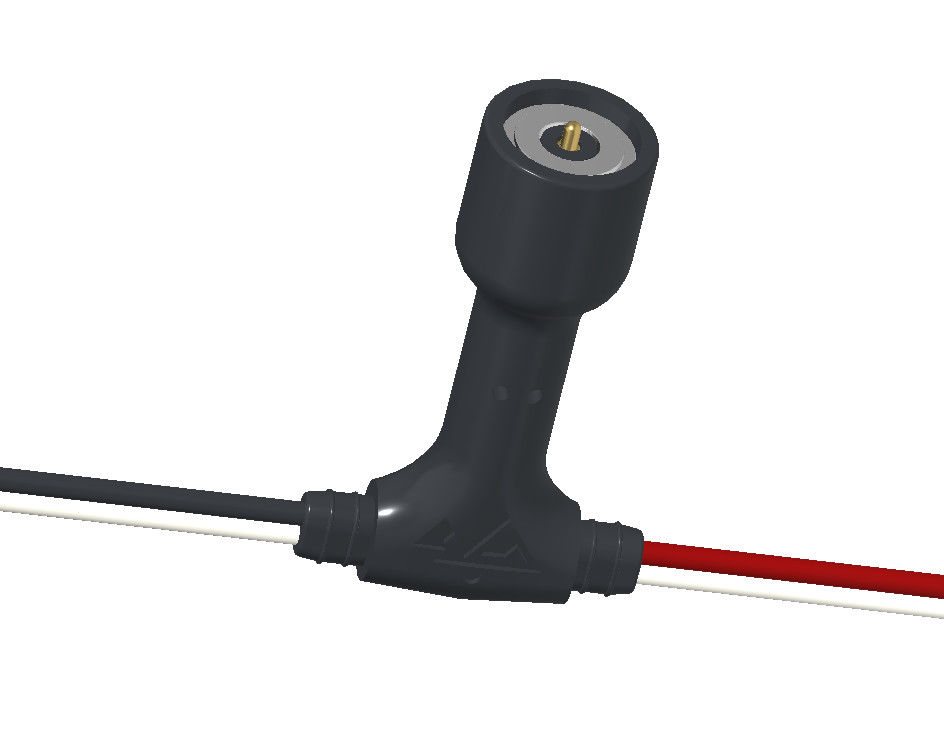

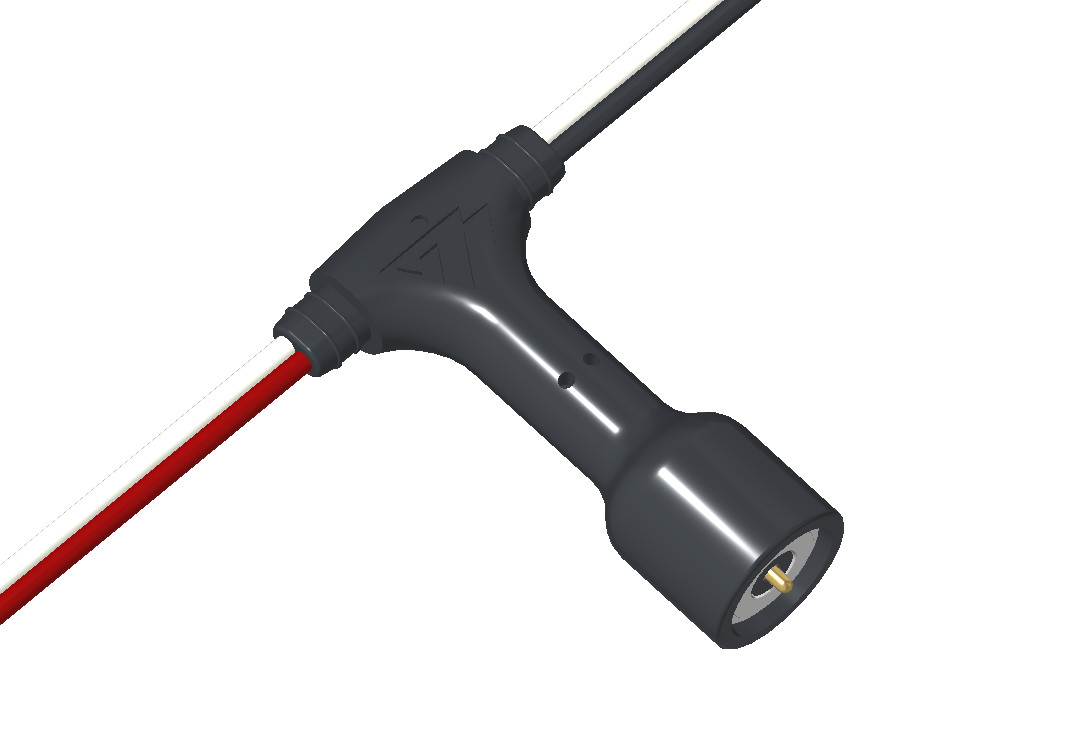

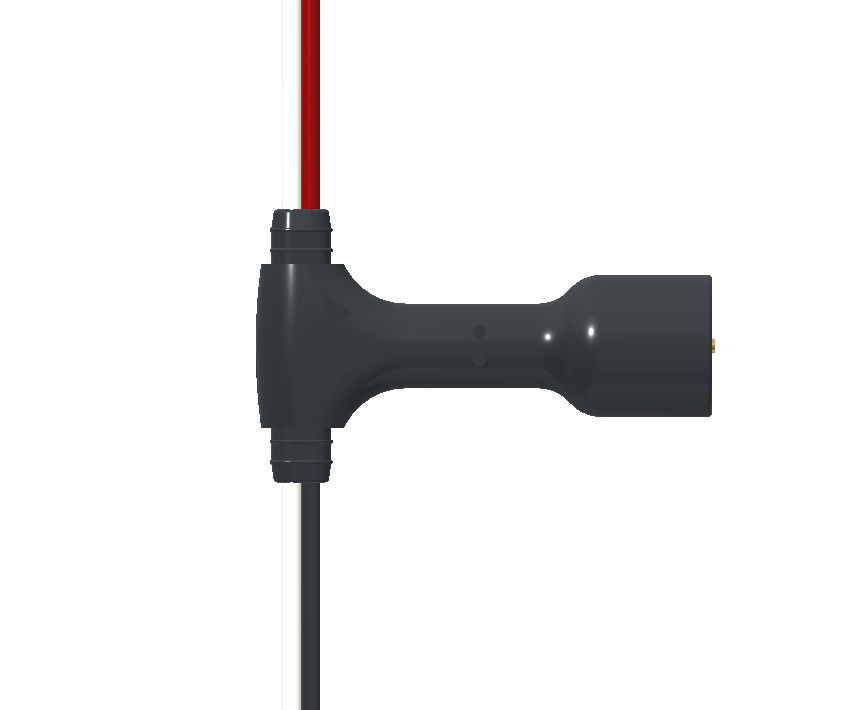

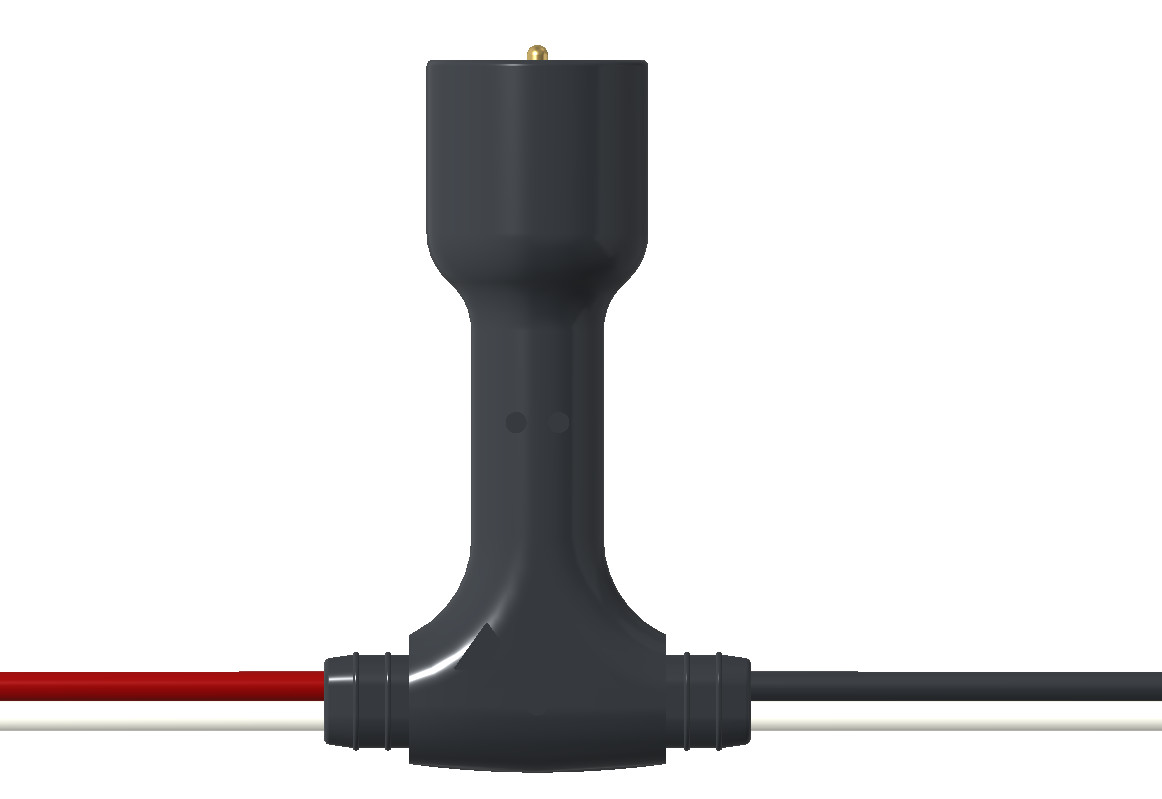

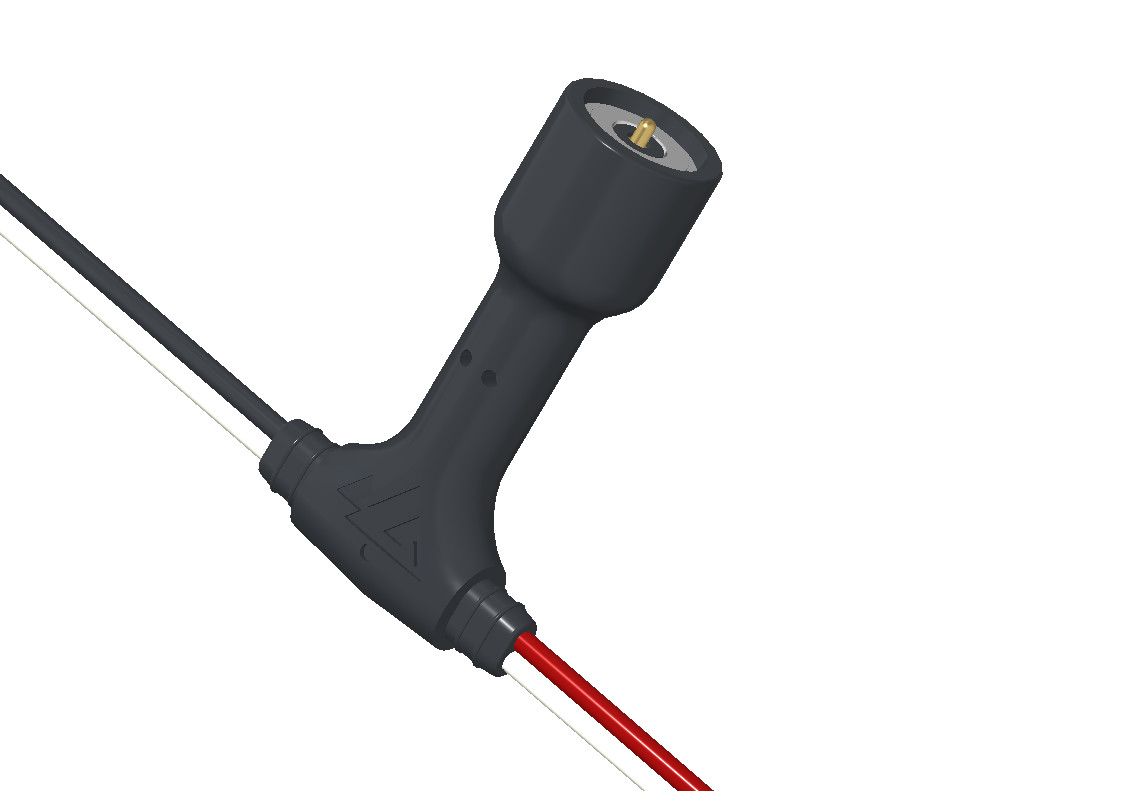

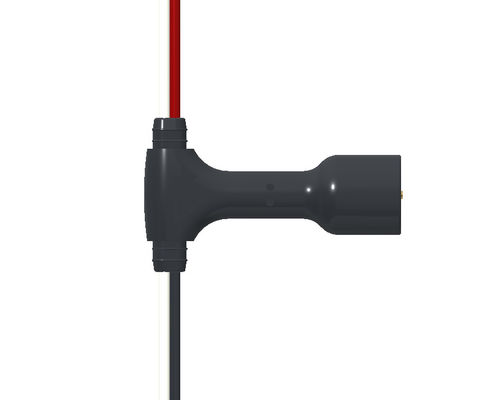

400g 자기 힘 1.5A 전류 DC 전선과 함께 원형 남성 자기 연결 장치
소재와 코팅은 ROHS 및 REACH 표준에 적합합니다.
가장 좋은 사용을 보장하기 위해, 작업 높이에 따라 작동하십시오.
엔지니어링 도면에 따르면,최대 허용 압축을 초과해서는 안 됩니다.
기계:
- 접촉 힘: 80g±20g 1.1mm 작업 스터크
- 생명 테스트:10,000주기
- 흡수 용량 시험:여성 도킹 흡수 400g ± 20%
전기:
-정압:DC 12V ‧ 장치는 12V DC의 명소 전압에서 작동하도록 설계되었습니다.
- 등급 전류:1.5A 최대 장치가 처리할 수 있는 최대 연속 전류는 1.5AMP입니다.
-스프링 핀의 접촉 저항:50 밀리오hm 최대 스프링 핀 접촉 사이의 전기 저항은 0.05 오hm (50 mΩ) 를 초과해서는 안됩니다.
DC 남성 자기 케이블 연결 장치 매개 변수:
이름 |
DC 자기 케이블 커넥터 |
종류 |
남성 |
핀 |
2핀 또는 사용자 정의 |
유선 |
PVC |
제품 길이가 |
100mm |
색상 |
검은색 |
포고 핀 |
금속 |
자석 |
NdFeB N52 플래팅 니 |
스프링 힘 |
80g±20시, 1시1mm 작업하는 뚜라기. |
기계적 수명 |
101000 사이클 분.. |
여성 닷킹 흡수
|
400g±20% |
전류 |
1.50Amax |
전압 |
DC 12V |
접촉 저항 |
50mΩ 최대 (PIN) |
작동 온도 |
25°C ~ +80°C |
소금 스프레이 테스트 |
24시간 |
인증 |
ROHS 또는 REACH에 맞는 제품 |
테스트 |
100% 개방형 및 단기 테스트 |
DC 자기 케이블 커넥터 기술 도면
DC 자기 케이블 커넥터 연결 노드
패키지 보기:
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 방수 (IPX8) 가 될 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.
자기 연결 장치 제품은 편리성과 신뢰성, 그리고 우연한 럭로 인한 손상을 방지하는 능력으로 인해 다양한 산업 분야에서 널리 사용됩니다. 다음은 몇 가지 일반적인 응용 프로그램입니다:
1소비자 전자제품
●스마트 폰 및 태블릿: 충전용 (예를 들어, 아이폰용 MagSafe, 자기 충전 어댑터)
●웨어러블 기기: 스마트 워치, 무선 이어폰 (예: 애플 워치 충전기)
●노트북과 액세서리: 자기 충전 포트 (옛 맥북 MagSafe 커넥터)
2의료기기
●착용 가능한 건강 모니터: ECG 패치, 포도당 모니터.
●수술 및 진단 도구: 안전하고 빠르게 단속 가능한 전력/데이터 연결.
●청각장치: 자기 충전 솔루션
3산업 및 자동차
●자동차 센서 및 진단: 연결하기 쉬운 테스트 장비.
●로봇과 드론: 빠른 방출 안전과 함께 안전한 전력/데이터 전송.
●LED 조명 시스템: 모듈형 자기 전력 연결 장치.
4해양 및 야외 장비
●방수 장치: 견고한 전자 장치에 대한 자기 충전 (포트 부식 방지).
●다이빙 및 군사 장비: 혹독한 환경에서 안전한 연결.
5사물인터넷과 스마트 홈 기기
●스마트 잠금과 카메라: 손해 방지 전원 연결
●모듈형 기기: 쉽게 연결할 수 있는 주변기기 (예를 들어, 자기 부엌 기기)
6에너지 및 전력 도구
●배터리 팩: 도구 및 드론에 대한 빠른 교환 자석 연결.
●태양 전지 패널: 쉽게 설치할 수 있는 자기 연결 장치
왜 UPE가 당신의 파트너가 되어야 할까요?
● 신뢰성 과 내구성
● 신속 한 설계 및 배달
● 신뢰성 있고 정직 한 파트너십
어떻게 자기 케이블 커넥터 주문을 배치하는 방법
* 귀하의 요구 사항을 확인합니다 ((연착기의 종류, 필요한 양, 맞춤형 요구 사항, 기술 사양)
* 가격 및 조건 협상 (대량 할인 적용 될 수 있습니다).
* 주문 세부 사항을 확인 (연결기 유형, 양, 사용자 정의).
* 결제 (페이팔, 은행 송금 또는 다른 안전한 방법) 를 통해
* 배송 및 품질 검사
*배송을 추적해
*품질 확인을 위해 도착시 제품을 점검합니다.
지불 기간:T/T,50% 보증금,50% 잔액
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
