| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | VIC2500C / VIC2500D |
| 문서: | VIC2500C.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자기 포고 핀 커넥터 | 마그네트: | ndfeb n52 |
|---|---|---|---|
| 포고 핀: | 무연 C6801 | 봄: | 304를 의심하세요 |
| 껍데기: | 무연 C6801 | 주택: | 흰색 LCP+30%gful94 V-0 |
| 색상: | 하얀색 | 전류: | 3A |
| 전압: | 12V | 전단력: | 60g ± 10 |
| 전체 Storke: | 1.2 밀리미터 | 콘택 저항: | 50mΩ 최대 (PIN) |
| 강조하다: | 화이트 마그네틱 포고 핀 커넥터,마그네틱 포고 핀 커넥터 2 핀,남성과 여성 연결기 8.0mm |
||

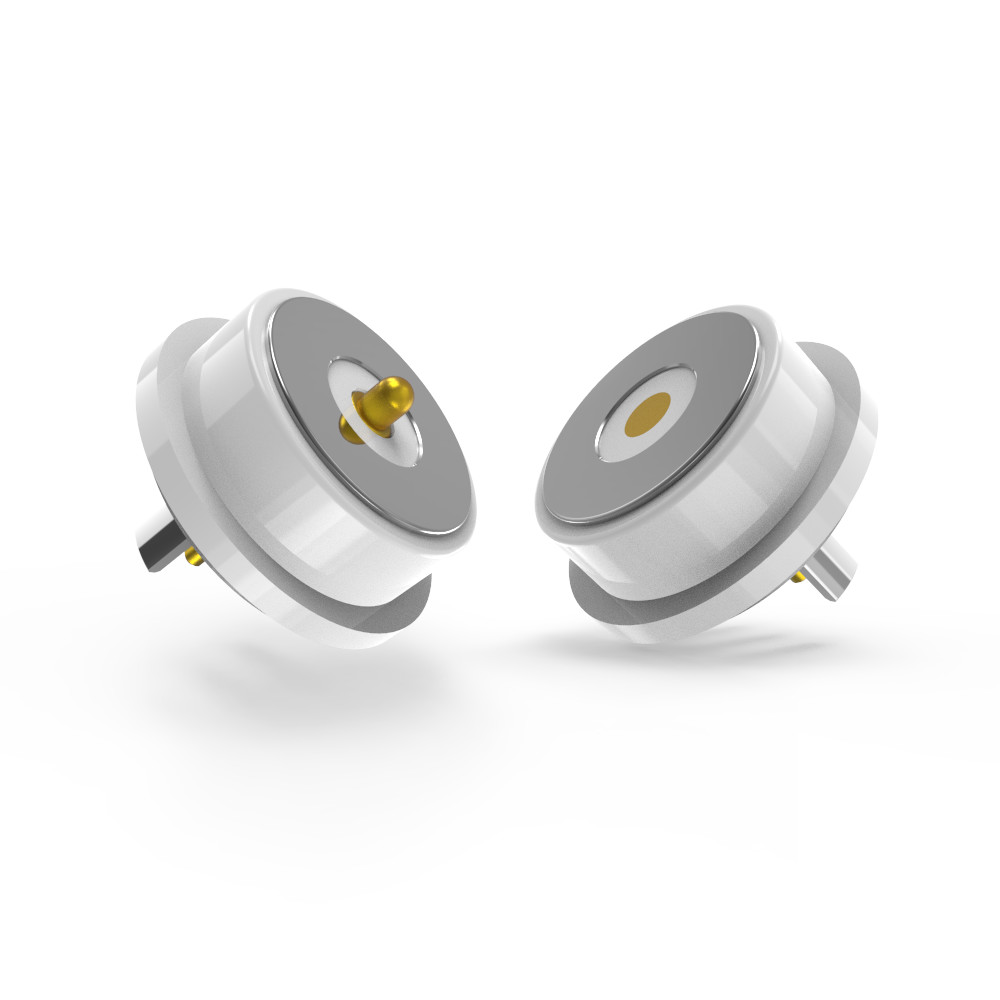

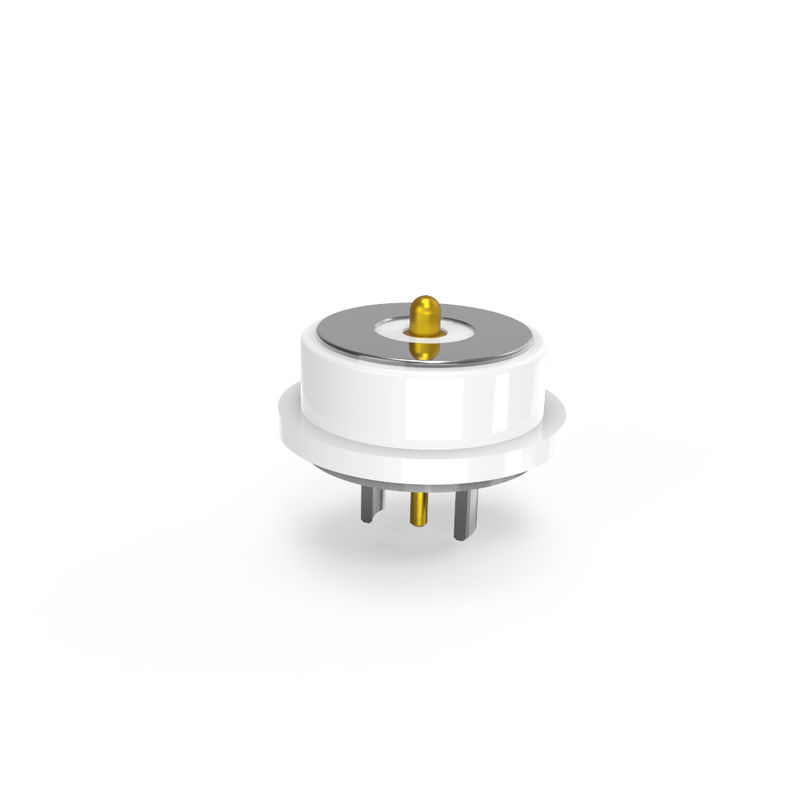

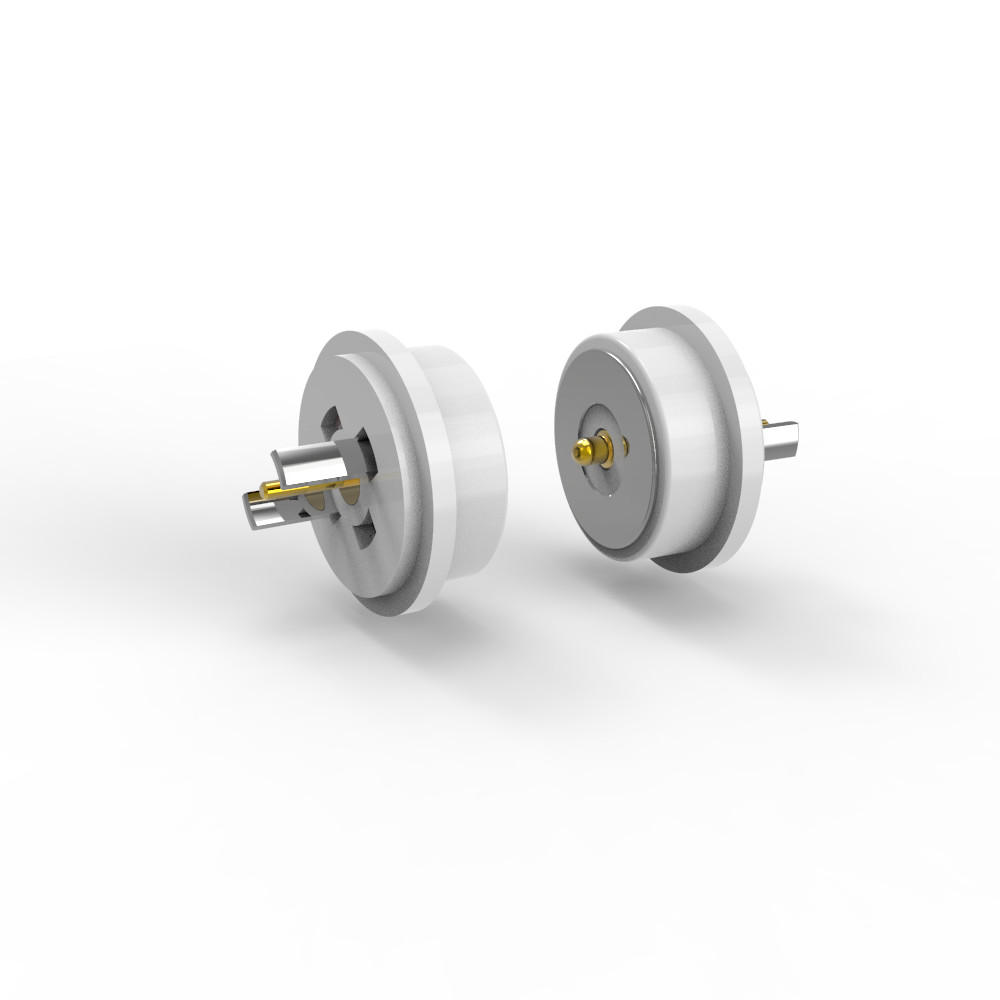

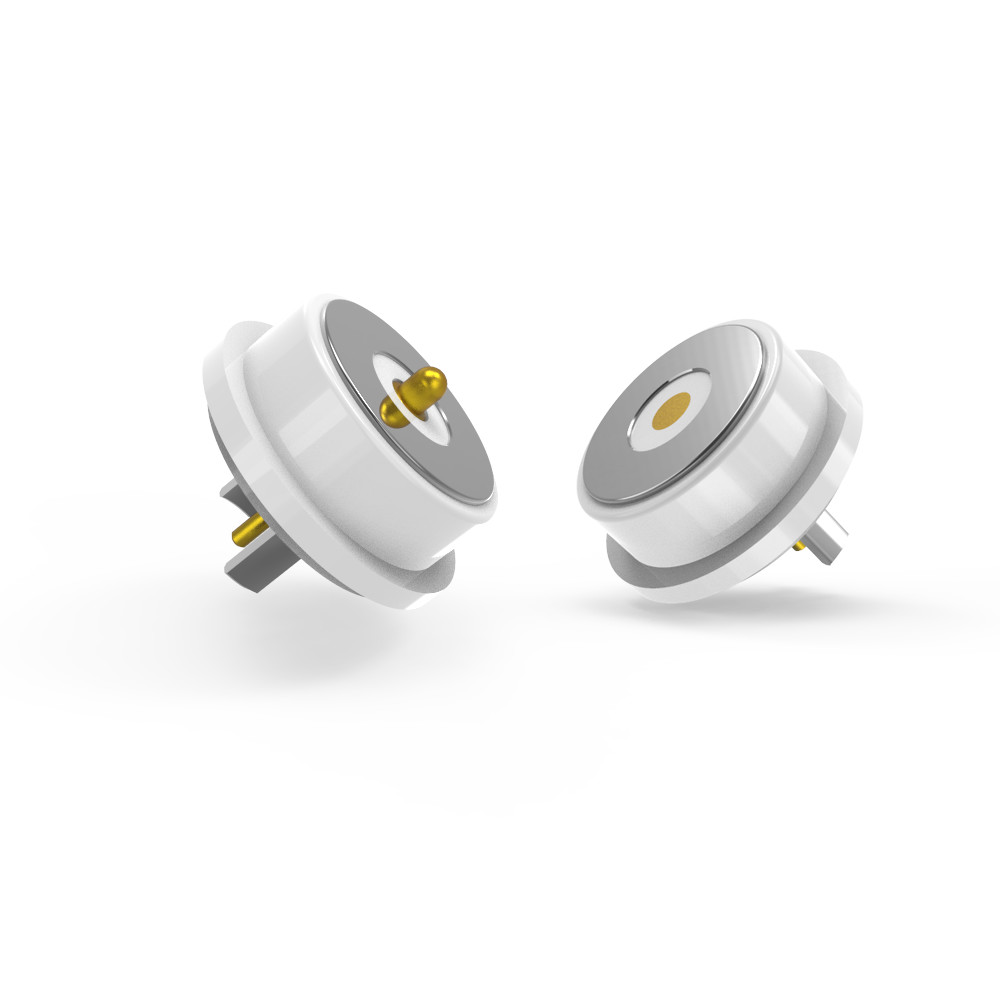

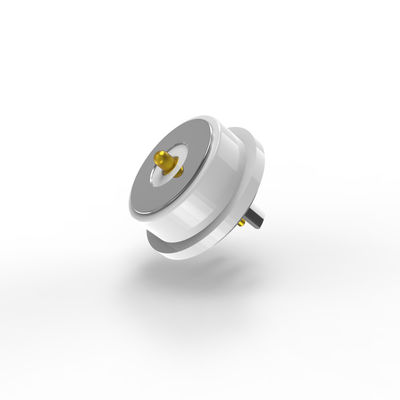

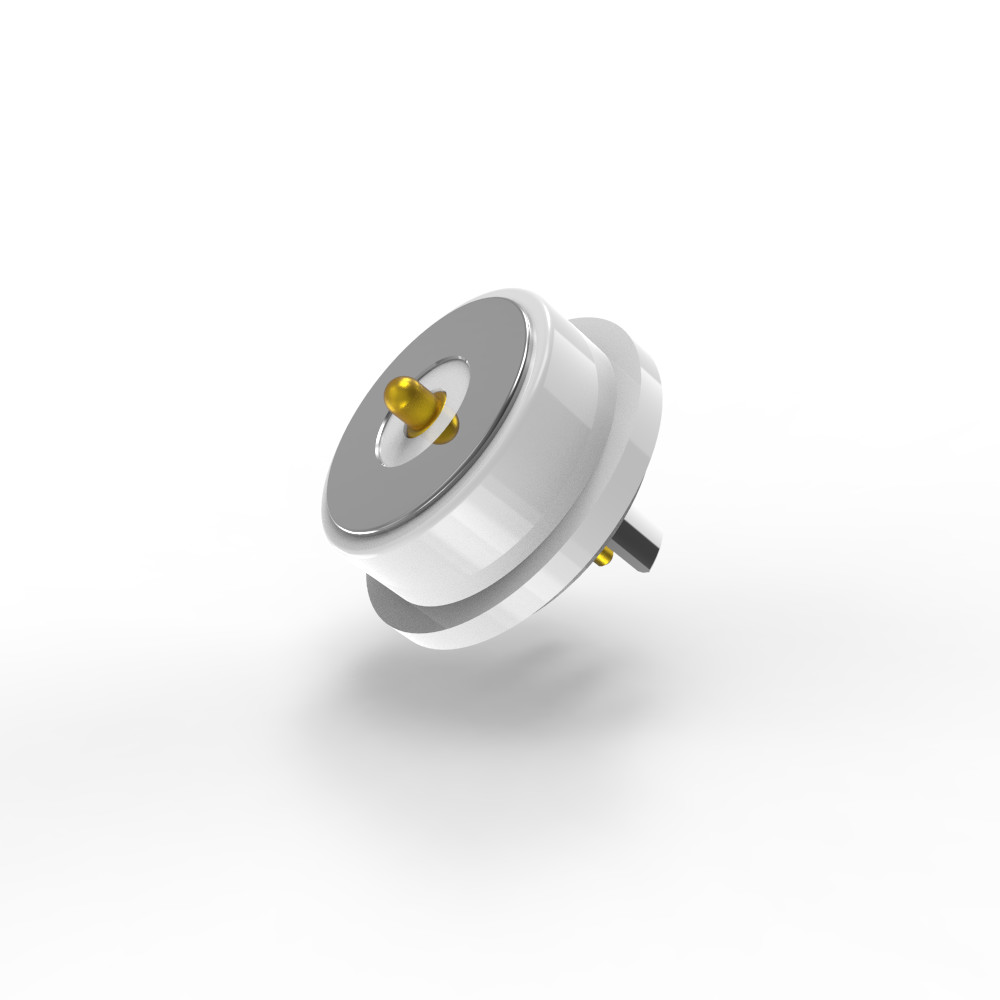

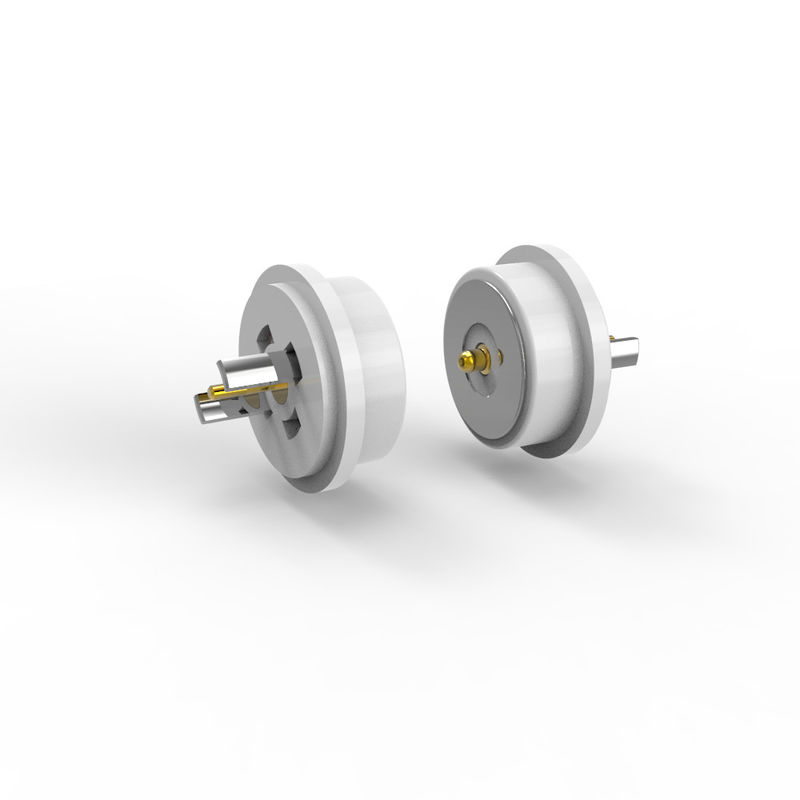

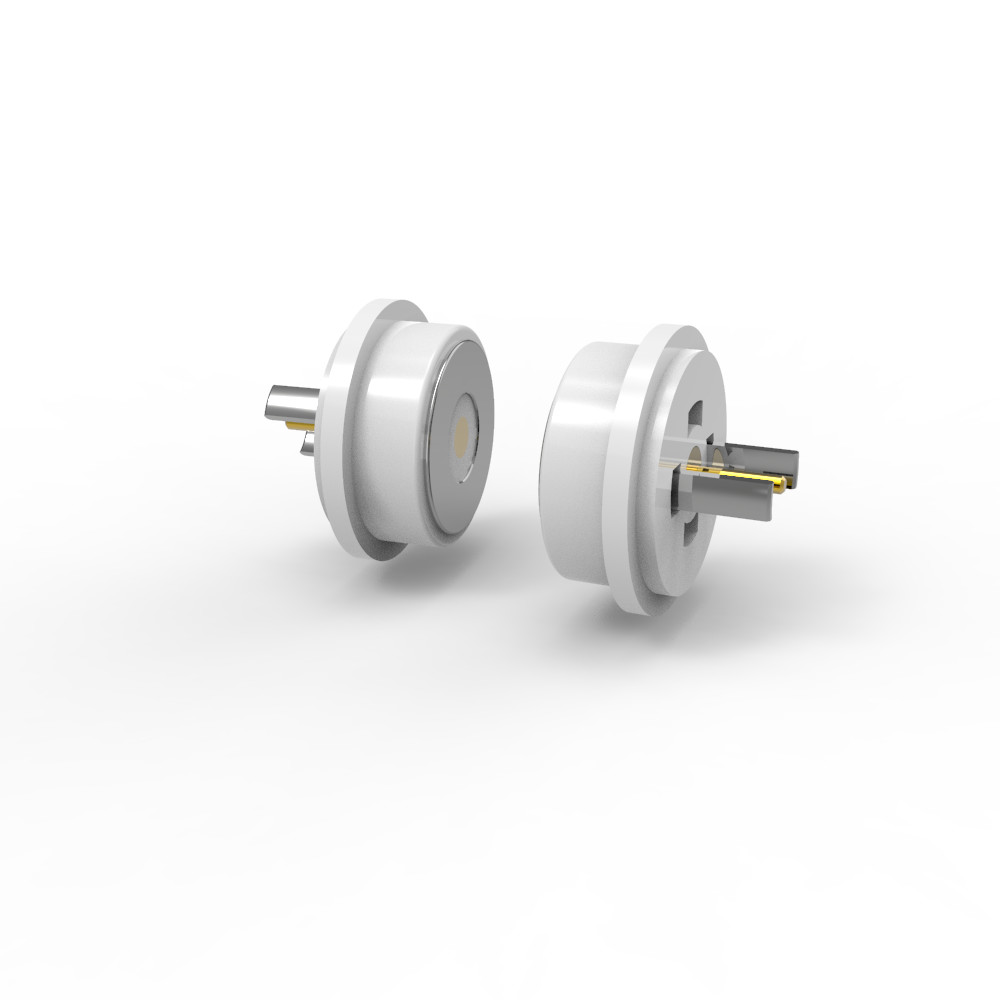

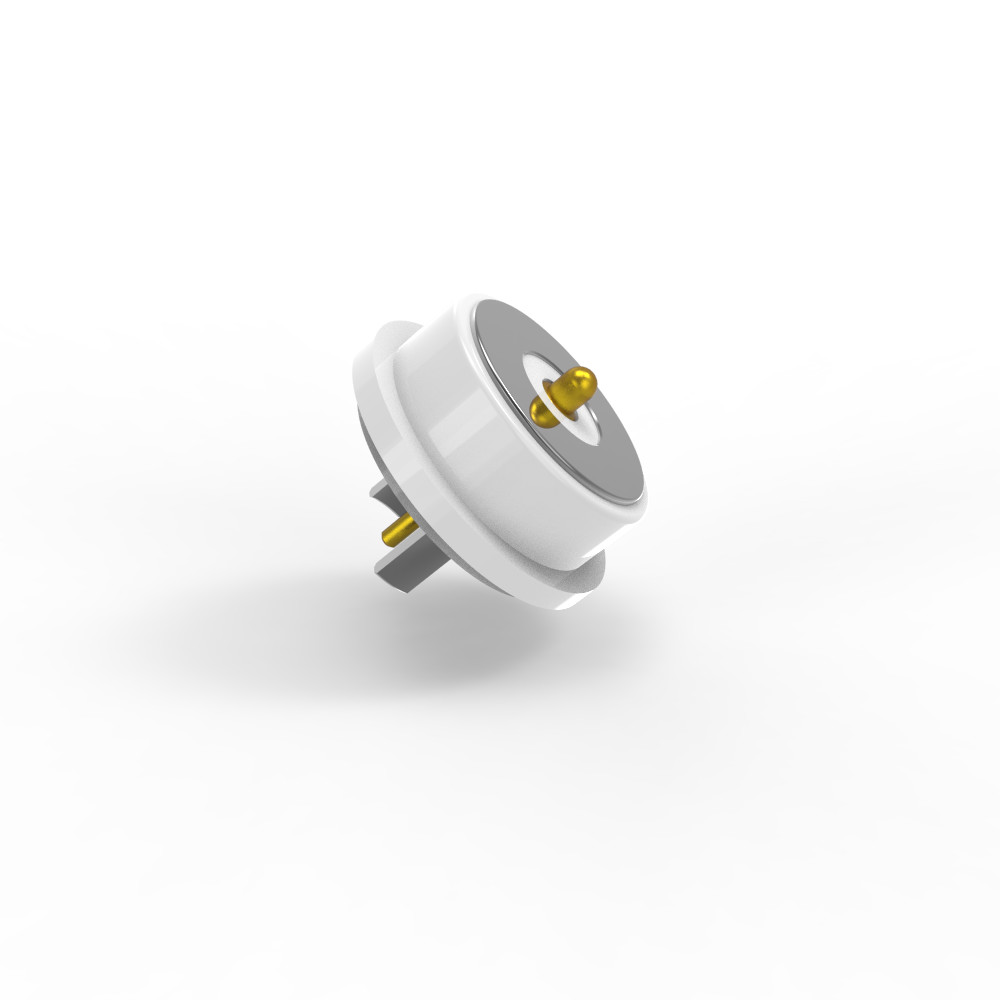

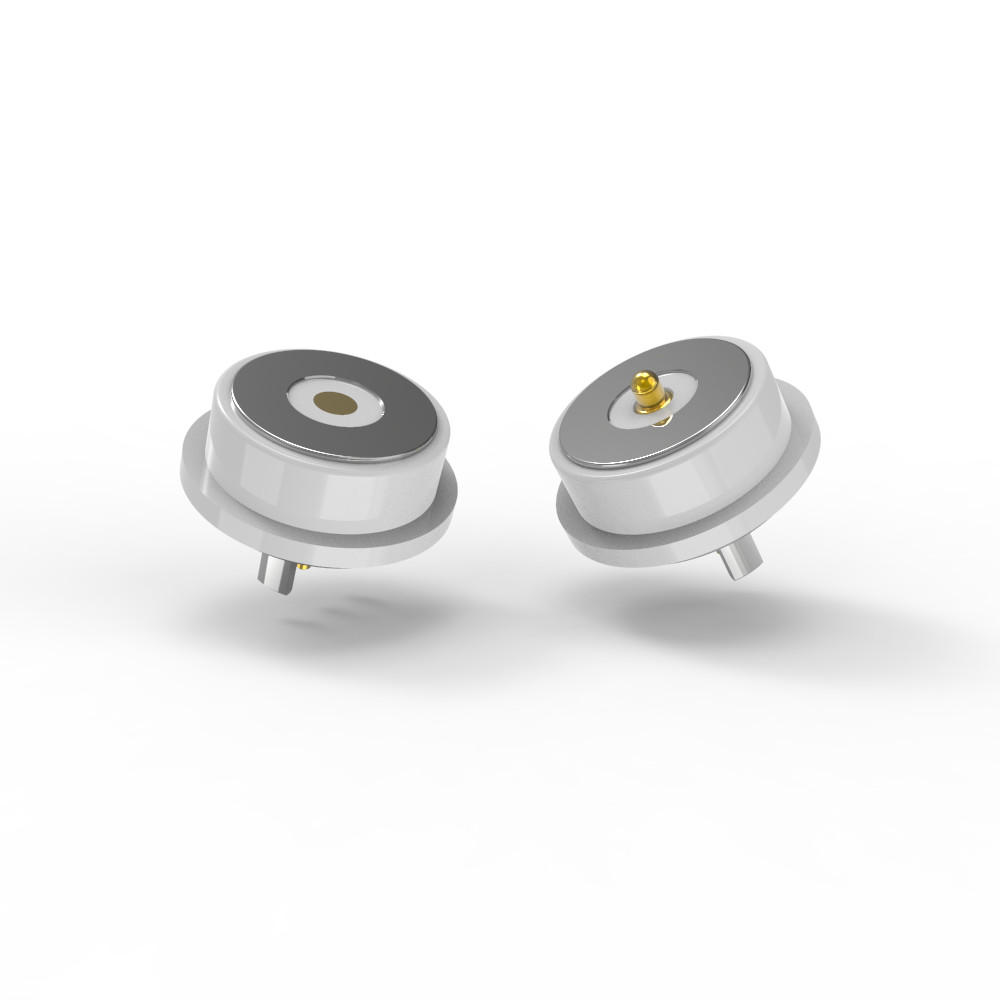

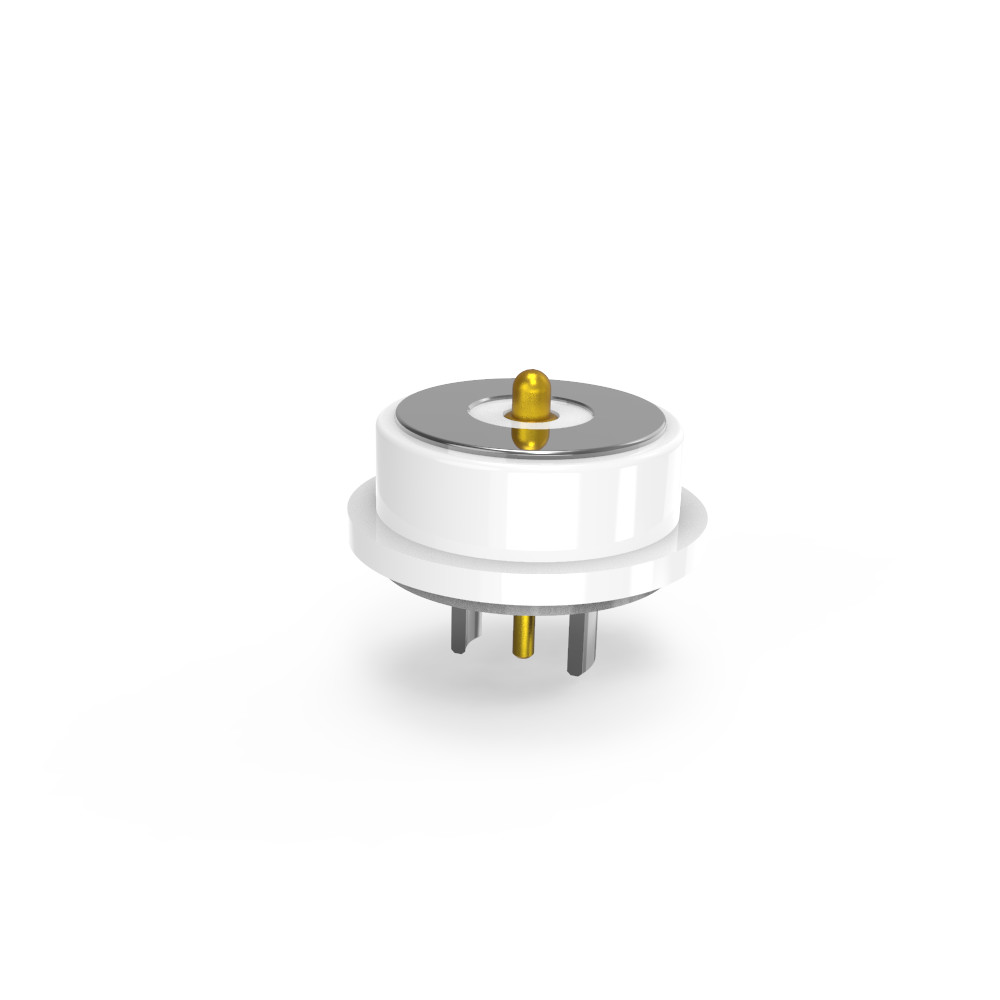

포고 핀 커넥터 남성과 여성 흰색 둥근 자기 커넥터 8.0mm
1소재 사양
.플랑저와 배럴:
원료: 납 없는 청동 (C6801)
표면: 최소 5μ" (마이크로인치) 금 (Au) 이상 60μ100μ" 니켈 (Ni) 을 통해 진식 저항성과 전도성을 갖는다.
.봄:
재료: 스테인리스 스틸 SUS 304
표면: 전도성을 위해 1μ" 금 (Au)
.주택:
재료: 30%의 유리 섬유 (GF) 를 가진 흰색 LCP (액성 결정 폴리머), UL94 V-0 등급 (화염 retardant).
.껍질:
재료: 납 없는 청동 (C6801) 은 니켈 (Ni) 접착이 있다.
.자석:
재료: 니켈 접착으로 된 네오디미움 철보론 (NdFeB) 등급 N52 (고등 자기 강도)
2기계적 사양
.스프링 힘: 60g ± 10g 1.0mm 작업 스트로크 (운동 힘)
.풀 스트록: 1.2mm (총 이동 거리)
.기계적 수명: 최소 5만 회 (구력성)
.가동 메커니즘: 플러거 스프링 시스템과 함께 (NdFeB 자석을 통해) 아마도 자기성.
전기:
전압: 12V
전류:3.0A
접촉 저항:50mΩMax (PIN)
테스트:
100% 공개/단회로 테스트
RoHS/REACH 준수 (위험 물질이 없습니다.)
소금 스프레이 시험: 48시간 (성소성 검증)
제품 응용 설명 (지난 사항에 국한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB판의 전송 단말기가 추가될 수 있습니다.
4- 융통형 주사형
5전선을 직접 연결할 수 있습니다.
둥근 자기 연결 장치 매개 변수:
|
이름 |
둥근 자기 연결 장치 |
|
직경 |
80.0mm |
|
종류 |
남성/여성 |
|
핀 |
2핀 또는 사용자 정의 |
|
색상 |
흰색 |
|
포고 핀 |
납 없는 C6801 |
|
봄 |
SUS304 |
|
껍질 |
납 없는 C6801 |
|
주택 |
흰색 LCP+30%GFUL94 V-0 |
|
자석 |
NdFeB N52 플래팅 니 |
|
스프링 힘 |
60g±10g |
|
작업 도동 |
10.0mm |
|
뚜라기 뚜라기 |
10.2mm |
|
전압 |
12V |
|
전류 |
3.0A |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
25°C ~ +80°C |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
원형 남성 자기 연결 장치 기술 도면
둥근 여성 자기 연결 장치 기술 도면
권장 PCB 레이아웃:
레이아웃 허용:±0.05mm
자기 연결 장치의 장점:
1) 자동 흡수 연결 경험; 쉬운 조작;
2) 장비를 더 쉽게 제거하기 위해 자기 인터페이스를 사용합니다.
3) 높은 라이프 사이클. 그것은 50,000-300,000 재 연결 라이프 시간을 지원 합니다.
4) 그것은 쉽게 사용자 정의 방수 디자인, 여성 먼지 단독 및 방수 (IP68) 를 달성 할 수 있습니다;
5) 높은 전류를 지원 (3A-20A), 더 빠른 충전;
6) 우수한 부식 등급 (48H-120H) 가혹한 환경에 대응합니다.
8) 제품 모양 일치 충족, 제품 판매점을 개선하기 위해 사용자 정의 모양;
9) 자석 위치, 자석 사용 및 구조
방향 (이 사용자 지향적이고 사용자 친화적입니다)
10) 탁월한 확장성 인터페이스 (Power Signal Video Audio Jack Etc) 를 달성 할 수 있습니다.
11) 개발 시간은 짧고, 사용자 정의를 위한 저비용 곰팡이;
12) 신뢰성 높은 RF 신호 전송을 제공합니다. 우리의 커넥터는 USB 2입니다.0
자기 연결 장치 제품 적용:
● 착용 할 수 있는 장치(스마트워치, AR/VR 헤드셋)
● 의료 장비(포터블 진단)
● 산업용 IoT(모듈 센서, 로봇)
● 소비자 전자 제품(마그네틱 충전 도크) ect..
왜 UPE가 당신의 파트너가 되어야 할까요?
●빠른 프로토타입 제작: 샘플에 3~5일
●비용 효율성: 경쟁력 있는 MOQ 가격
●품질 보장: 100% 자동화된 테스트
●첨단 기술 생산정밀 공학
●체계적인 품질 관리일관성 있는 성능
어떻게 자기 케이블 커넥터 주문을 배치하는 방법
* 귀하의 요구 사항을 확인합니다 ((연착기의 종류, 필요한 양, 맞춤형 요구 사항, 기술 사양)
* 가격 및 조건 협상 (대량 할인 적용 될 수 있습니다).
* 주문 세부 사항을 확인 (연결기 유형, 양, 사용자 정의).
* 결제 (페이팔, 은행 송금 또는 다른 안전한 방법) 를 통해
* 배송 및 품질 검사
*배송을 추적해
*품질 확인을 위해 도착시 제품을 점검합니다.
지불 기간:T/T,50% 보증금,50% 잔액
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
