전자기 연결 장치

3A 남성과 여성 9Pin 자기 포고 핀 커넥터

모든 범주

포고 핀 커넥터

포고 핀

스프링 로딩 커넥터

전자기 연결 장치

자기 케이블 커넥터

둥근 자기 커넥터

여성 핀 커넥터

산업적 연결기

방수 커넥터

정밀 전환 부분

3A 남성과 여성 9Pin 자기 포고 핀 커넥터

브랜드 이름:	UPE
모델 번호:	VIC1550A/ VIC1550B
모크:	5000
가격:	$1-$5
포장 세부 사항:	PE 가방
지불 조건:	티/티

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

ISO9002

문서:

VIC1550A.pdf

이름:

전자기 연결 장치

재료:

THN, 황동 C3604, SUS304, NDFEB N52

스프링력:

80g ± 20g

일하는 Storke:

1.0mm

휘장:

12V

현재의:

3.0A

자기력:

450g

기계적 수명:

5000 사이클 최소.

접촉저항:

50mΩ 최대 (PIN)

소금 스프레이 테스트:

48h

색상:

검은색, 노란색

공급 능력:

5KPCS/일

강조하다:

3A 자기 포고 핀 커넥터

9pin 자기 연결 장치 가 보증 됩니다

남성 여성 포고 핀 커넥터

제품 설명

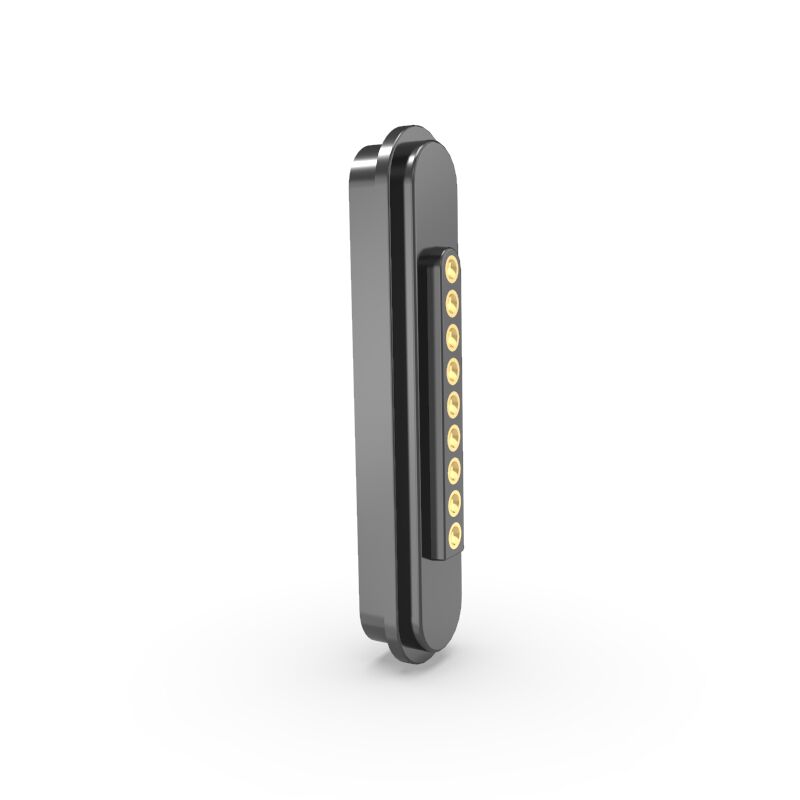

3A 남성 및 여성 9핀 마그네틱 포고 핀 커넥터

9핀 마그네틱 커넥터는 고온 나일론 하우징과 안전한 부착을 위한 NdFeB 자석이 있는 9개의 포고 핀을 특징으로 합니다.

재료 및 도금

포고 핀

재질: 황동(플런저 및 배럴)
도금: 금(Au) 위에 니켈(Ni) - 낮은 접촉 저항, 내식성 및 내구성을 보장합니다.

하우징

재질: HTN(고온 나일론) + 30% 유리 섬유(GF) - 높은 기계적 강도, 내열성
색상: 검정색
가연성 등급: UL94 V-0 - 자체 소화성, 고안전성 응용 분야에 적합

자석

유형: NdFeB(네오디뮴 철 붕소), 등급 N52 - 강력한 자력(상업용 최고 등급)
도금: 니켈(Ni) - 자석의 부식을 방지합니다.

전기적 사양

작동 전압: 12V DC
작동 전류: 5.0A - 중간 전력 응용 분야에 적합
접촉 저항(PIN): ≤50mΩ(최대) - 최소 손실로 효율적인 전력 전송 보장
고전압 테스트: AC/DC 1000V, 0.5mA, 3초 - 절연 및 유전 강도 검증

주요 특징

준수: ROHS REACH - 유해 물질 없음
자력: ≥450g - 안전한 연결을 위한 강력한 고정력
안전 설계: 단락 방지 - 우발적인 접촉으로 인한 손상 방지

기술 사양

매개변수	사양
핀 수	9핀 또는 맞춤형
피치	2.20mm
유형	직각
포고 핀 재질	황동
하우징	검정색 HTN+30%GF UL94 V-0
자석	네오디뮴 철 붕소
자석 등급	N52(요구 사항에 따라)
자력	450G
스프링 힘	80g±20g, 1.0mm 작동 스트로크에서
기계적 수명	최소 5000 사이클
전류	3.0A
전압	DC 12V
접촉 저항	최대 50mΩ(PIN)
고전압 테스트	AC1000 V 0.5mA 3SEC / DC 1000V 0.5mA 3 SEC
염수 분무 시험	48H
인증	ROHS 또는 REACH 준수 제품
테스트	100% 개방 및 단락 테스트
