| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | RM-1145-A04-33 /RM-1145-B04-41 |
| 문서: | RM-1145-A04-33.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자석 커넥터 | 피치: | 2.0MM |
|---|---|---|---|
| 소재: | 황동, NDFEB N52, 블랙 PA66 UL94V-0 | 전단력: | 40g ± 20g |
| 일하는 Storke: | 0.8 밀리미터 | 전류: | 1.0A |
| 전압: | 12V | 염수 분무 시험: | 24h |
| 기계적 생명: | 10000 사이클 최소. | 콘택 저항: | 50mΩ 최대 (PIN) |
| 강조하다: | 사용자 정의 자석 연결 장치,자기 연결기 2.0mm Pitch,포고 핀 커넥터 4 핀 |
||

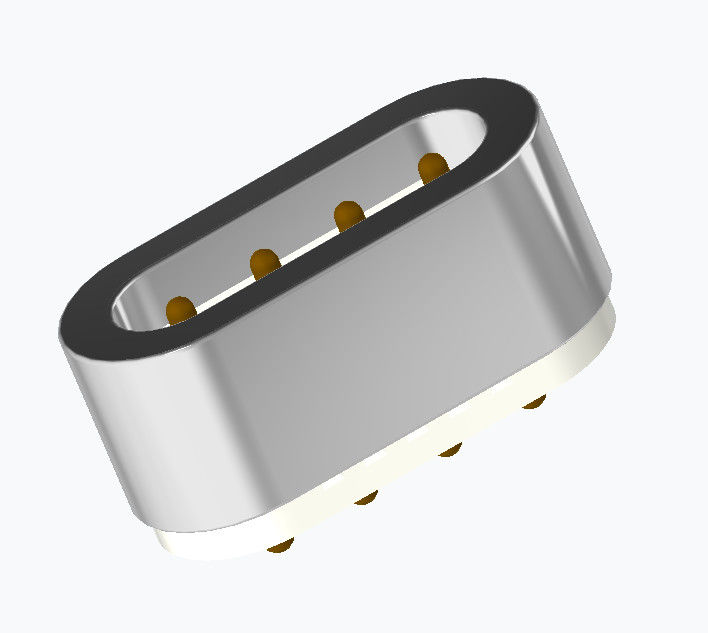

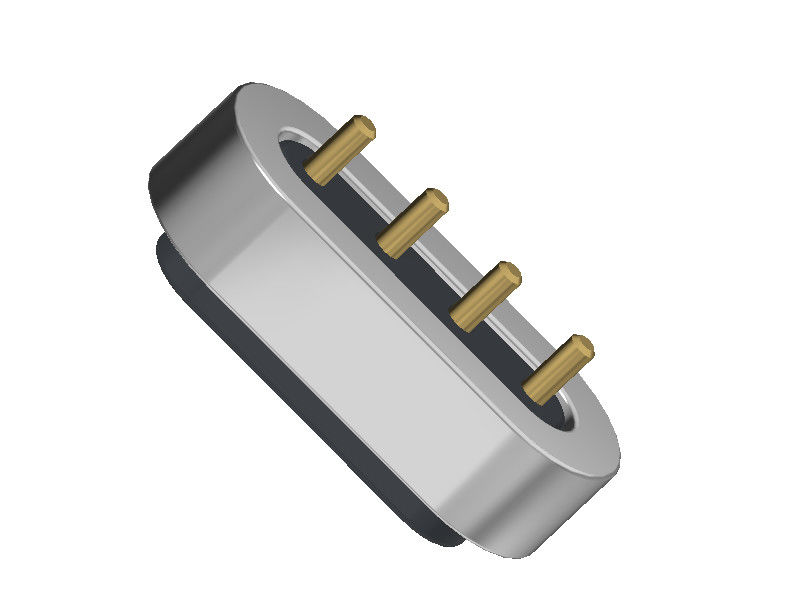

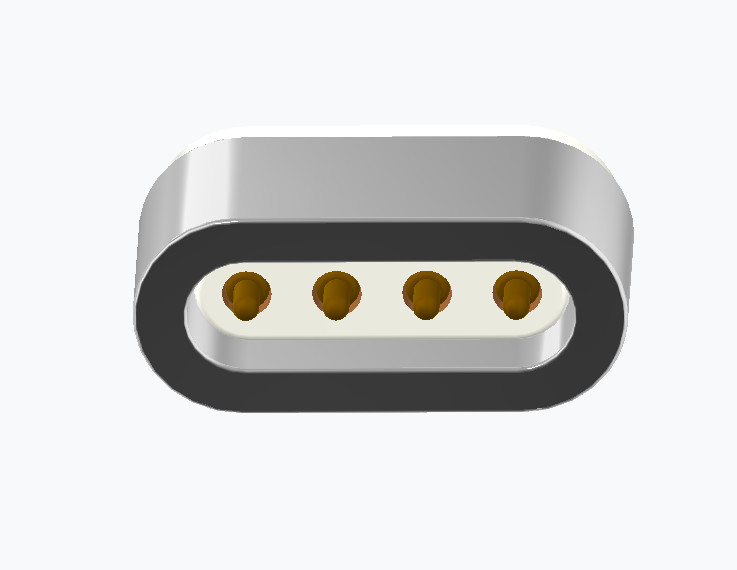

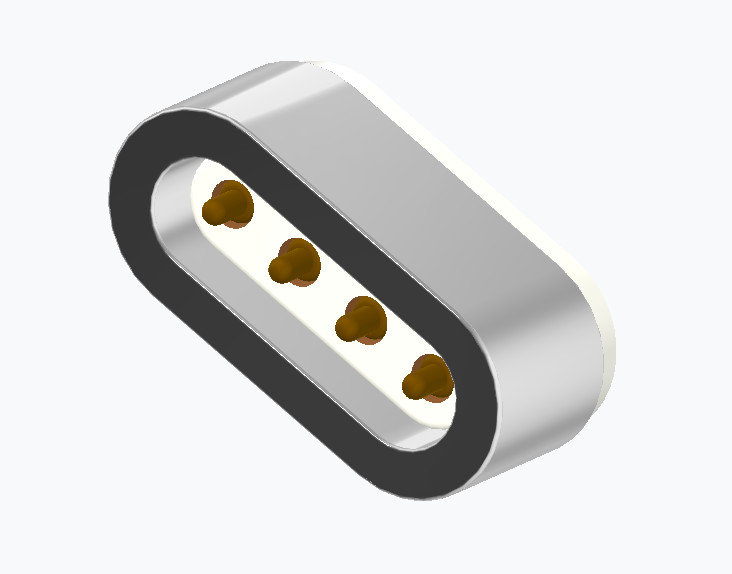

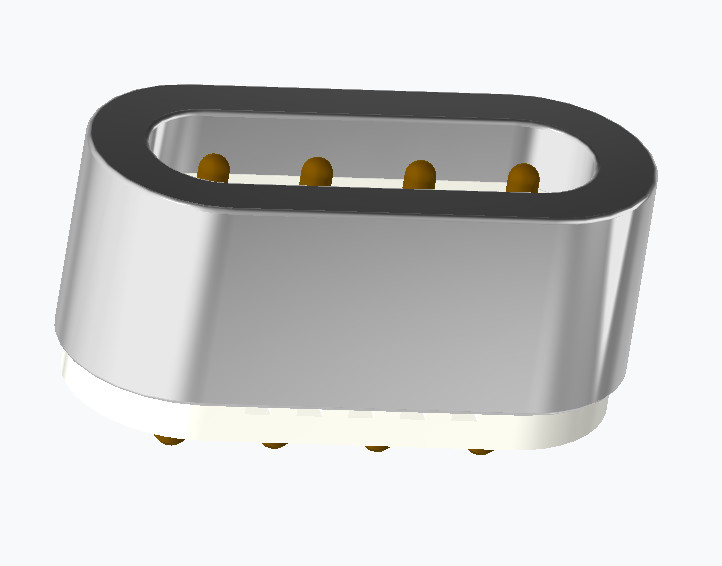

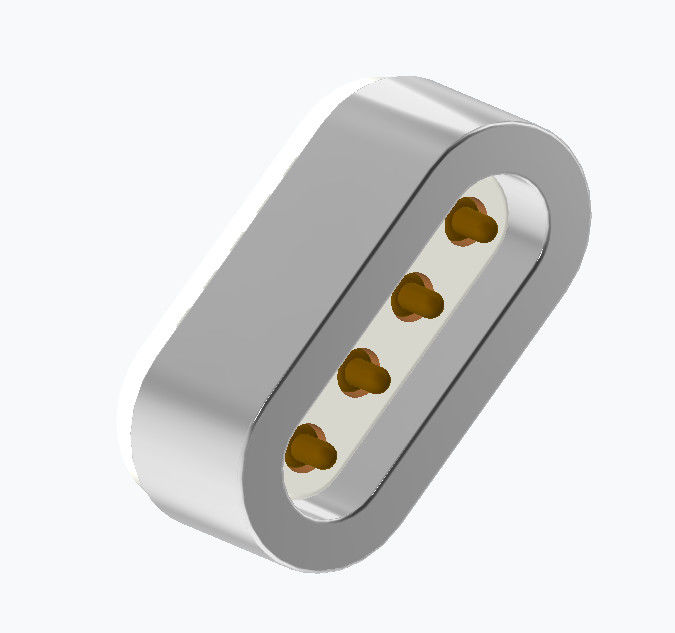

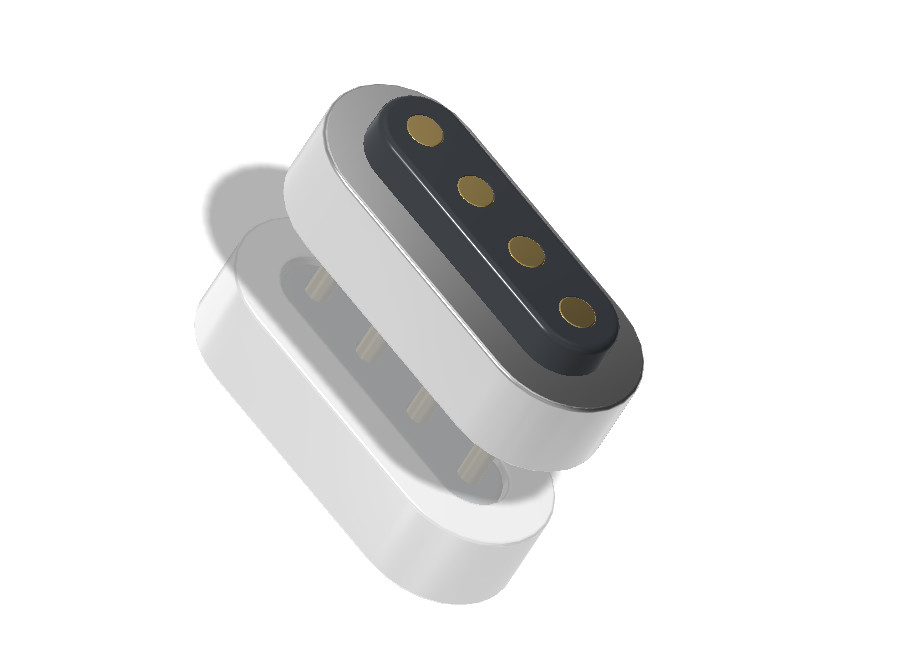

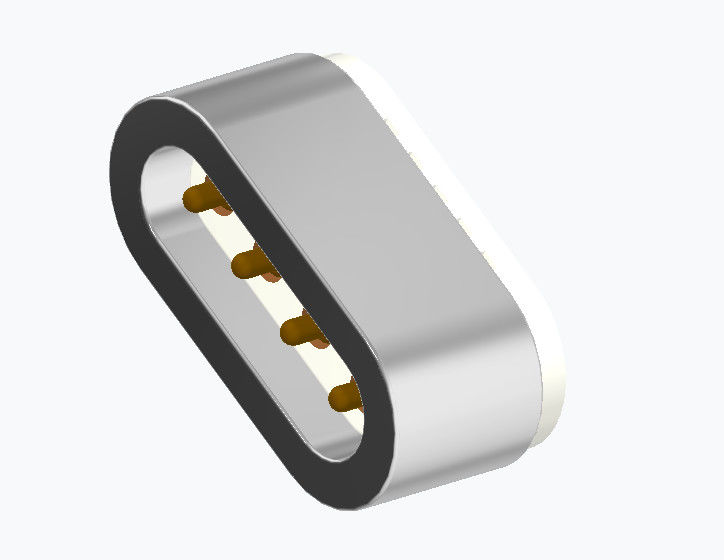

4pin DIP 포고 핀 남성 여성 자석 포고 핀 커넥터 2.0mm 피치 사용자 정의
유니언 정밀 전자 제한 ((UPE) 는 POGO PIN, POGO PIN 커넥터, 자기 커넥터, 자기 케이블 커넥터,스프링 안테나 손가락, 스프링 손가락과 다양한 탐사. 그것은 중국에서 스프링 로딩 커넥터 분야에서 가장 경쟁력 있는 회사 중 하나입니다. 제품들은 널리 통신의 모든 종류에 사용됩니다,의료 장비, 자동차 전자제품, 무선 장비, 스마트 웨어, 산업 테스트 장비 (전화, 텔레비전, 태블릿,게임 콘솔 및 학습 기계) 및 컴퓨터 주변 제품우리의 제품은 주로 유럽, 미국, 캐나다, 아시아 선진국 및 지역으로 수출됩니다.
우리 회사의 첨단 장비에 대한 투자는 시장 경쟁의 요구를 더 잘 충족시키고 제품의 품질을 지속적으로 향상시키기 위해 중단되지 않았습니다.
기계:
- 접촉 힘: 40g ± 20g 0.8mm 작업 storke
-수명 테스트: 10,000회
전기:
- 등급 전압: DC 12V; 등급 전압: 1A 최대.
- 스프링 핀의 접촉 저항: 50 밀리오hm 최대.
환경성능:
-운동 온도: 25°C ~ 80°C
- 소금 스프레이 24H
소재:
1포고 핀
기본 재료: 구리 C6801 (고강성, 납 없는 구리 합금, 썩기 내성이 좋고 전도성이 좋다).
접착: 금 (Au) 0.5μm (우수한 전도성, 부식 저항성 및 빈번한 접촉에 대한 내구성).
2여성 핀 (소켓 접촉)
기본 재료: 구리 (상용성 측면에서 C6801과 비슷할 가능성이 있다).
접착: 금 (Au) 0.125μm (포고 핀보다 얇으며 전도성에 충분하지만 더 빨리 마비 될 수 있습니다.)
3주택
재료: 검은색 PA66 (폴리아마이드 66), 견고한 공학 플라스틱)
불등급: UL94 V-0 (자연 소멸, 엄격한 불화성 기준을 충족)
4자석
타입: N52 NdFeB (네오디엄 철보론, 상용 영구 자석의 가장 강한 종류)
표면: Ni-Cu-Ni (독성 저항을 위한 니켈-황금-니켈 다층 표면)
5방열판
재료: 메일러드 접착제 (열에 저항하고 전기 단열 접착 테이프의 일종)
두께: 0.05mm (매우 얇고, 전도성 부품을 격리하는 데 사용될 가능성이 높다.)
RoHS 및 REACH 준수:
RoHS (위험 물질 제한): 납, 캐드미엄, 수은 등 제한 물질이 없는 재료를 보장합니다.
REACH (화학물질의 등록, 평가, 허가): 모든 화학물질이 EU에서 등록되어 사용하기에 안전하다는 것을 확인합니다.
시행: 모든 재료 (황제, 금장, HTN 하우스, PVC, 자석) 및 그 코팅은 재료 선언 또는 실험실 테스트를 통해 적합성을 확인해야합니다.
100% 단회로와 오픈회로 테스트:
생산 요구 사항: 모든 단위는 전기 검사를 받습니다.
단회로 테스트: 핀 사이에 의도하지 않은 연결이 없는 것을 확인합니다.
오픈 서킷 테스트: 모든 의도된 신호/전력 경로에서 연속성을 확인합니다.
시험 방법: 일반적으로 최종 조립 중에 자동 테스트 장비로 수행됩니다.
품질 보장: 잘못된 연결 또는 결함이있는 장치가 고객에게 도달 할 위험을 제거합니다.
4핀 남성 및 여성 자기 케이블 연결 장치 매개 변수:
|
이름 |
자기 연결 장치 |
|
종류 |
수컷과 암컷 |
|
핀 |
4핀 |
|
색상 |
은 |
|
포고 핀 |
구리 C6801,플레이팅: 금 (Au) 0.5μm |
|
회전 부품 |
구리 접착 Au 0.125um |
|
자석 |
N52 NdFeB 접착 Ni Cu Ni |
|
주택 |
검은색 PA66 UL94V-0 |
|
스프링 힘 |
40g±20g, 0에서8mm 작업하는 뚜라기. |
|
기계적 수명 |
101000 사이클 분.. |
|
전류 |
1.0Amax |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
-25°C ~ +80°C |
|
소금 스프레이 테스트 |
24시간 |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
4pin 남성 자기 연결 장치 기술 도면
4pin 여성 자석 연결 장치 기술 도면
레이아웃 허용:±0.05mm
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 방수 (IPX8) 가 될 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.
자기 연결 장치 제품 적용:
왜 UPE와 파트너가 되었을까요?
1정밀 맞춤화
●피치, 전류 등급, 플래팅 (금/니켈) 및 주택 재료에 대한 맞춤형 설계
2첨단 제조 능력
●최첨단 장비에 대한 지속적인 투자가 최첨단 품질과 효율성을 보장합니다.
●빠른 프로토타입 제작 (일 안에 샘플) 및 확장 가능한 생산
3세계적 품질 표준
●엄격한 QC 프로세스 (100% 전도성, 내구성 및 수명 테스트).
●RoHS, IPC 및 고객별 인증에 대한 준수
4세계적 영향력
●유럽, 북미, 아시아로 수출되는 제품, 최고 수준의 브랜드의 신뢰.
5경쟁력 우수성
●품질에 타협하지 않고 최적화된 비용 관리
어떻게 자기 케이블 커넥터 주문을 배치하는 방법
* 귀하의 요구 사항을 확인합니다 ((연착기의 종류, 필요한 양, 맞춤형 요구 사항, 기술 사양)
* 가격 및 조건 협상 (대량 할인 적용 될 수 있습니다).
* 주문 세부 사항을 확인 (연결기 유형, 양, 사용자 정의).
* 결제 (페이팔, 은행 송금 또는 다른 안전한 방법) 를 통해
* 배송 및 품질 검사
*배송을 추적해
*품질 확인을 위해 도착시 제품을 점검합니다.
지불 기간:T/T,50% 보증금,50% 잔액
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
