| Place of Origin: | China |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| Model Number: | VIC3350C/VIC3350D |
| Minimum Order Quantity: | 5000 |
| 가격: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Rounded Magnetic Connector | Color: | White |
|---|---|---|---|
| Material: | Lead-free C6801,SUS 304 ,White LCP, NdFeB N52 | Current: | 5.0A |
| Volatge: | 12V | Spring force: | 70g±20g |
| Working storke: | 1.0mm | Salt spray test: | 48H |
| Mechanical life: | 50000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

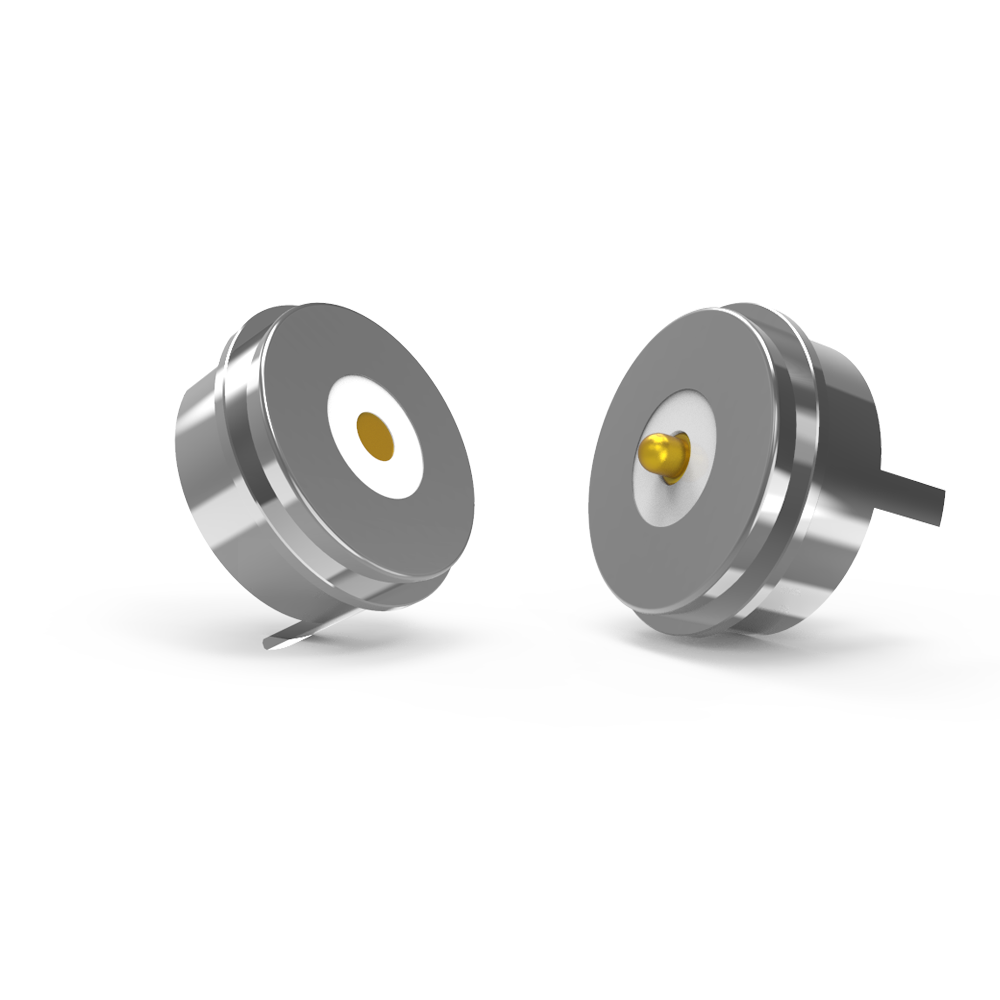

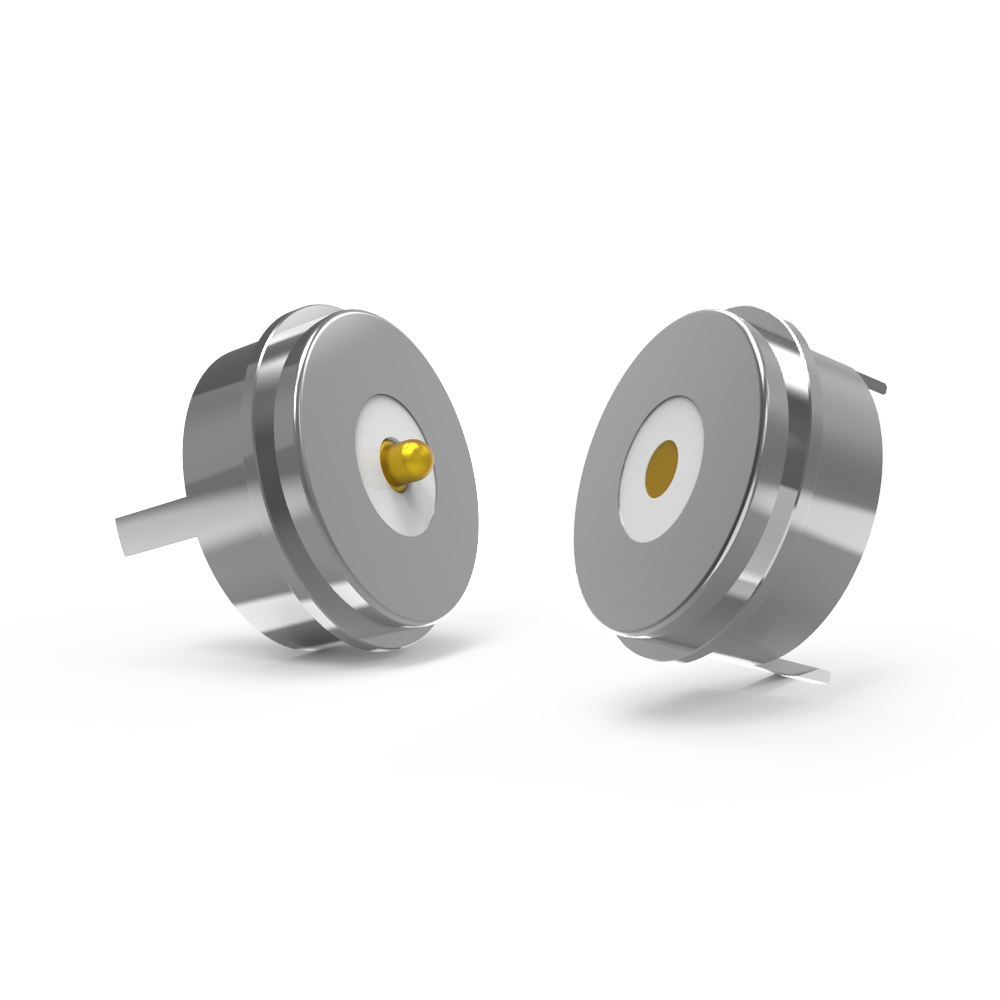

디아 10.0mm 남성 & 여성 원형 자기 스프링 pogo 핀 커넥터 LED
UPE 전문 설계 및 제조 자기 연결 장치, 고객을위한 자기 케이블 연결 장치.
당신은 단지 우리에게 귀하의 ID를 제공해야 합니다우리의 엔지니어가 제안 할 것입니다 우리는 또한 당신의 제품을 설계 완료하는 데 도움이 될 수 있습니다, 또는 UPE가 필요하다면 당신을 위해 설계합니다.

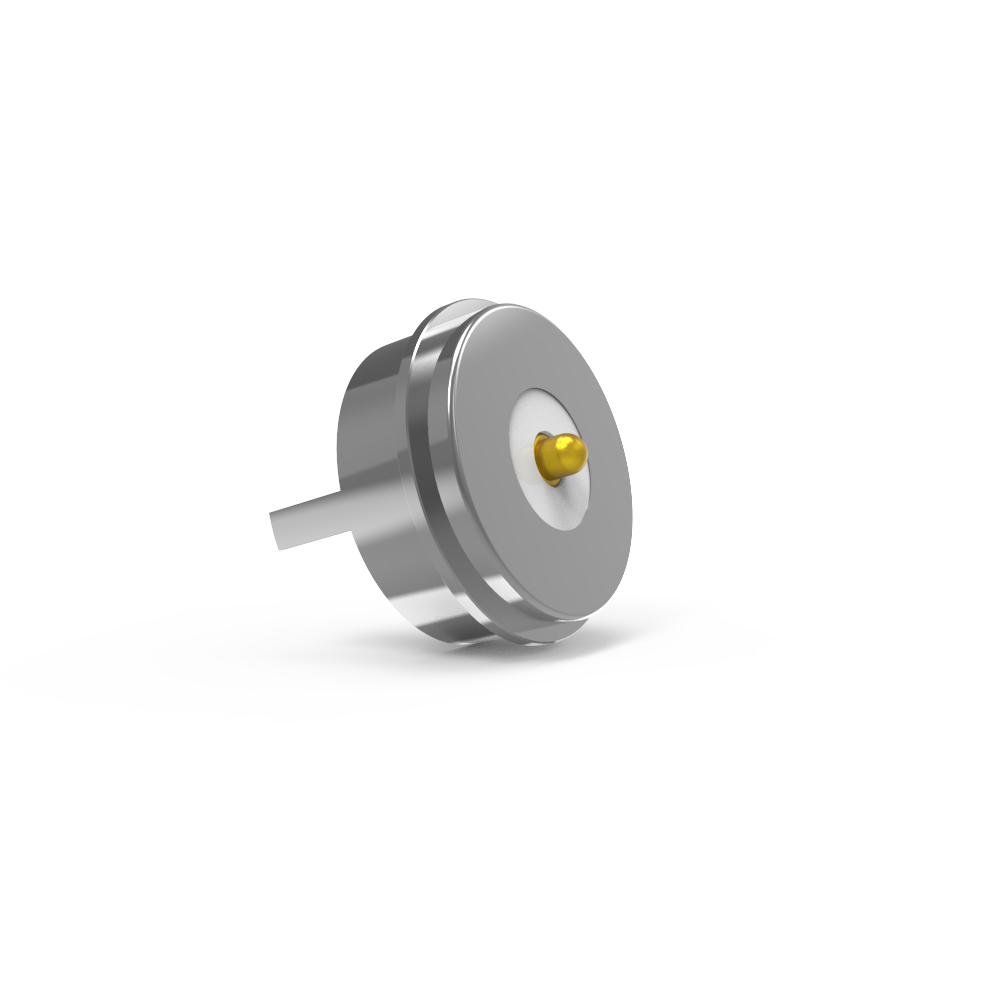

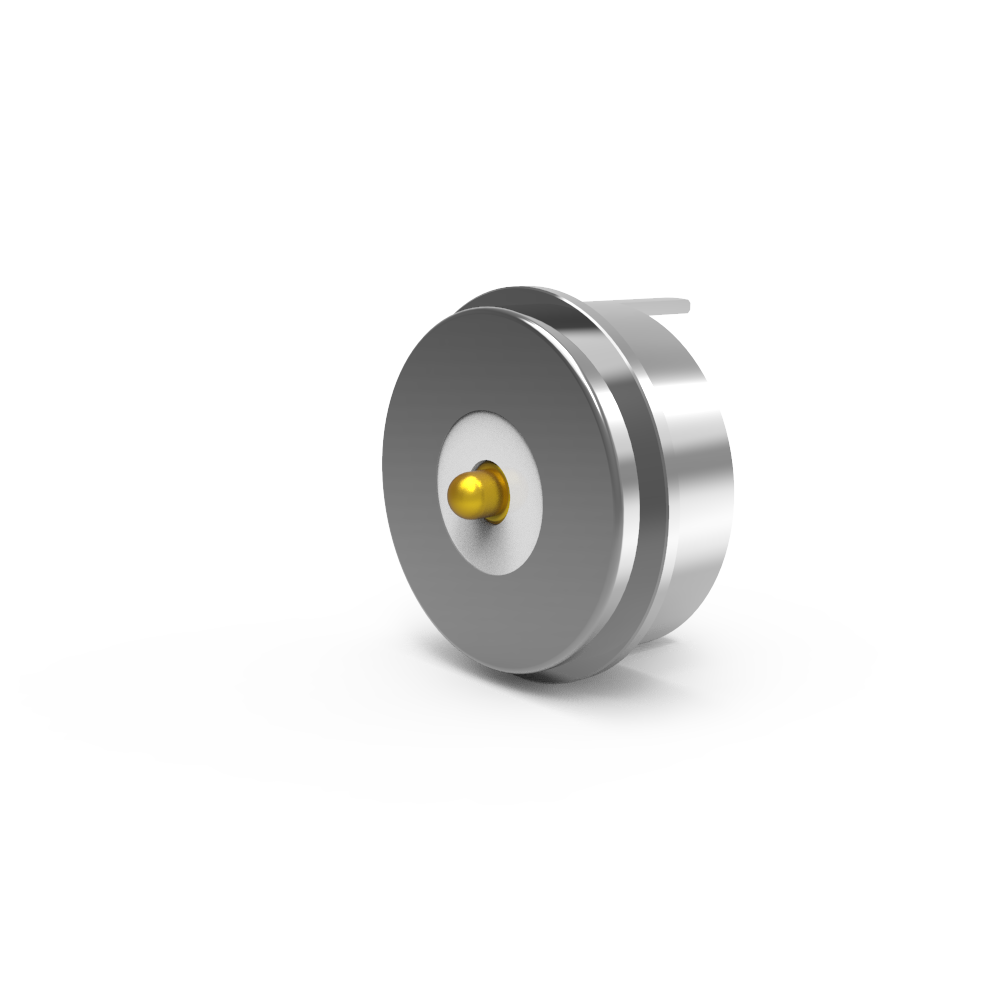

수컷 자석 연결 부품
재료:
플랑저: 납 없는 C6801, 60~100U"Ni 이상 5U"Min Au를 접착한다.
배럴: 납 없는 C6801, 60~100U의 5U "Min Au"를 접착;
스프링:SUS 304 접착 1U"Au;
하우스: 흰색 LCP+30%GF UL94 V-0
껍질: 납 없는 C6801 플래팅 니
자석: NdFeB N52 플래팅 Ni
...기계:
스프링 힘: 80g±20g, 1.0mm 작업 스트로크.
뚜라기:1.2mm
기계적 수명:50000 사이클 미니
전기:
전압:120.0V
전류:5.0A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품
소금 스프레이 테스트:48H
... 제품 응용 설명 (다음으로 제한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB 보드의 전송 터미널이 연결될 수 있습니다.
4융합형 주사형조각
5- 와이어는 직접 연결할 수 있습니다.

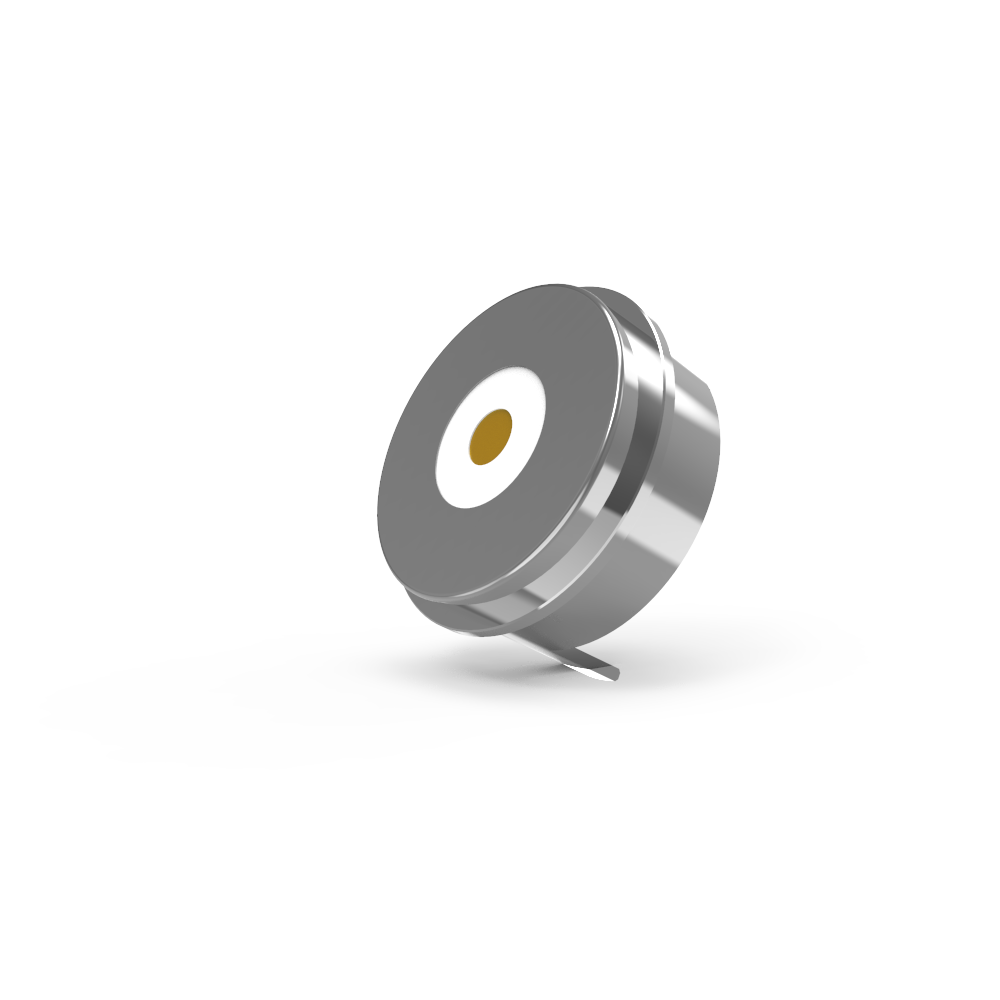

여성 자석 연결 부품
재료:
PIN: 납 없는 C6801, 60~100U의 5U"Min Au를 가공한다.
하우스: 흰색 LCP+30%GF UL94 V-0
껍질: 납 없는 C6801 Ni 접착
자석: NdFeB N52 플래팅 Ni
전기:
전압:120.0V
전류:5.0A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품
소금 스프레이 테스트:48H
... 제품 응용 설명 (다음으로 제한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB 보드의 전송 터미널이 연결될 수 있습니다.
4융합형 주사형조각
5- 와이어는 직접 연결할 수 있습니다.
DC 자기 연결 장치 파라미터:
|
이름 |
원형 자기 연결 장치 |
|
종류 |
남성/여성 |
|
핀 |
2pin |
|
직경 |
100.0mm |
|
색상 |
흰색 |
|
포고 핀 |
금속 C6801 플래팅 Au 0.125um |
|
회전 부품 |
금속 C6801 플래팅 니 |
|
주택 |
흰색 LCP+30%GF UL94 V-0 |
|
스프링 힘 |
80g±20시, 1시0mm 작업하는 뚜라기. |
|
뚜라기 뚜라기 |
10.2mm |
|
기계적 수명 |
501000 사이클 분.. |
|
전류 |
3.0맥스 |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
-25°C ~ +80°C |
|
소금 스프레이 테스트 |
24시간 |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
원형 수컷 자기 연결 장치 기술 도면
원형 여성 자기 연결 장치 기술 도면
PCB 레이아웃:
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 물 방지 (IPX8) 를 할 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현, 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다
●공간을 절약하는 여성 커넥터 및 PCB 어댑터는 포고 타입 및 SMT DIP 패치 케이블 연결을 달성 할 수 있습니다.
●우수한 부식 저항 등급 (48H-120H) 가 가혹한 환경에서 사용 요구 사항을 충족
●훌륭한 확장 가능한 인터페이스, 실행할 수 있는 (전력 신호, 비디오 오디오, 잭, 등)
●개발 시간은 짧고, 곰팡이 제작 비용은 낮으며, 사용자 정의에 적합합니다
자기 연결 장치 제품 적용:
1항공우주, 의료기기, 자동차용 탑재 전자제품, 소형 가전, 자동화된 산업 장비, 데이터 통신 장비, 산업 검사 장비무선 장치, 철도 이동 지능형 차량
2: 가상현실 장치 (VR), 무인 항공기 장치, 지능형 로봇 장치
3: 스마트 웨어러블 제품, 스마트 포지셔닝 제품 (어린이의 스마트 워치, 스마트 팔찌, 웨어러블 휴대 전화, 블루투스 헤드폰 등)
4: 스마트 홈 기기, 스마트 휴대용 단말기, 스마트 위생 장비, 스마트 야외 스포츠 장비, 스마트 물리 치료 및 뷰티 장치
5: 소비자 전자제품, 소형 가전제품 (프린터, 스마트 폰, 컴퓨터, 카메라, 시청각 장비, PDA)
왜 UPE가 당신의 파트너가 되어야 할까요?
1.R & D 팀은 독립적인 디자인과 개발 능력, 제품 개발과 맞춤화 될 수 있습니다; 당신은 단지 ID를 가지고, 우리는 당신을 위해 왼쪽을 할 것입니다, 무료 개발, R & D 시간 3-5 일.
2제품 프로젝트의 다중 프로그램 선택, 둥근, 사각형, 정사각형, 모양 연결자기 힘은 1N에서 30N까지 도달 할 수 있습니다..
3연결 방법:마그네트와 마그네트,연금과 마그네트,철판과 같은,이 다른 구조와 응용을 충족하기 위해,마그네트장의 간섭을 피하기 위해, NdFeB 마그네트를 사용,자기력을 영원히 유지할 수 있습니다..
UPE로 자기 연결 장치를 주문하는 방법
1요구사항을 제출하세요
우리의 판매 팀과 연락:
이메일: [union@upetech.net]
전화: [+86 13434524996]
온라인 양식: [www.pogopinsconnector.com]
세부사항:
✔ 응용 분야 (예: 의료, 자동차, 소비자 전자 제품)
✔ 커넥터 종류 (예를 들어, 자기 포고 핀, 충전 케이블)
✔ 기술 (전압, 전류, 크기, 방수 등)
✔ 양 및 납품 시간
2맞춤형 솔루션 (필요한 경우)
우리의 엔지니어는 귀하의 요구를 검토하고 사용자 정의 디자인을 제안합니다 (필요한 경우).
우리는 3D 모델, 샘플 또는 기술 도면을 승인하기 위해 공유합니다.
지불 기간:
50% 보증금 (전면 지불): 생산 비용 (소재, 노동력) 을 포함합니다.
50% 잔액 (운송 전에 지불): 양측의 품질 통제와 의지를 보장합니다.
지불 방법:
T/T (금융 송금),PayPal,OCBC 은행
추천:
샘플을 위해 PayPal를 사용하세요 (더 안전합니다.)
대용량 주문에 T/T를 사용하세요 (하수 수수료)
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
