| Place of Origin: | China |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| Model Number: | VIC3350A/ VIC3350B |
| 문서: | VIC3350A.pdf |
| Minimum Order Quantity: | 5000 |
| 가격: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Rounded Magnetic Connector | Color: | Black |
|---|---|---|---|
| Material: | Lead-free C6801,SUS 304 ,Black HTN, NdFeB N52 | Current: | 5.0A |
| Volatge: | 12V | Spring force: | 80g±20g |
| Working storke: | 1.0mm | Salt spray test: | 48H |
| Mechanical life: | 50000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

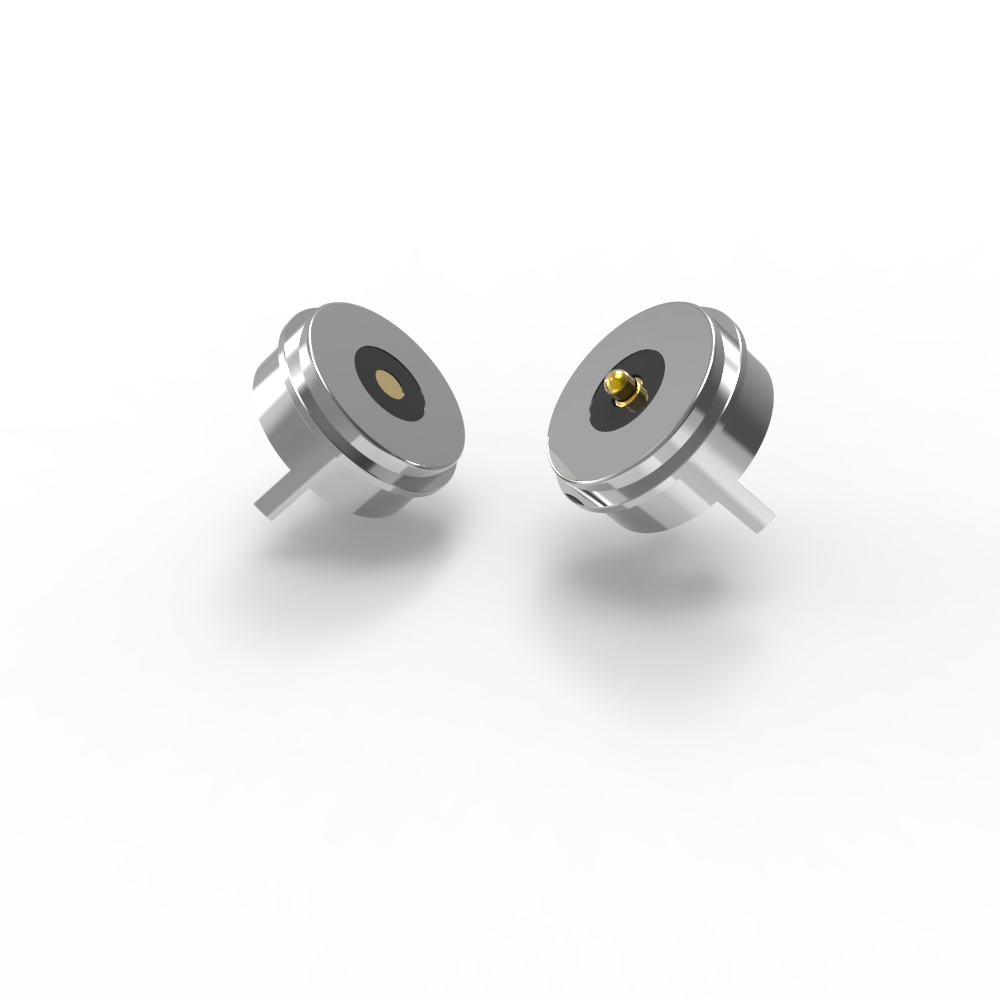

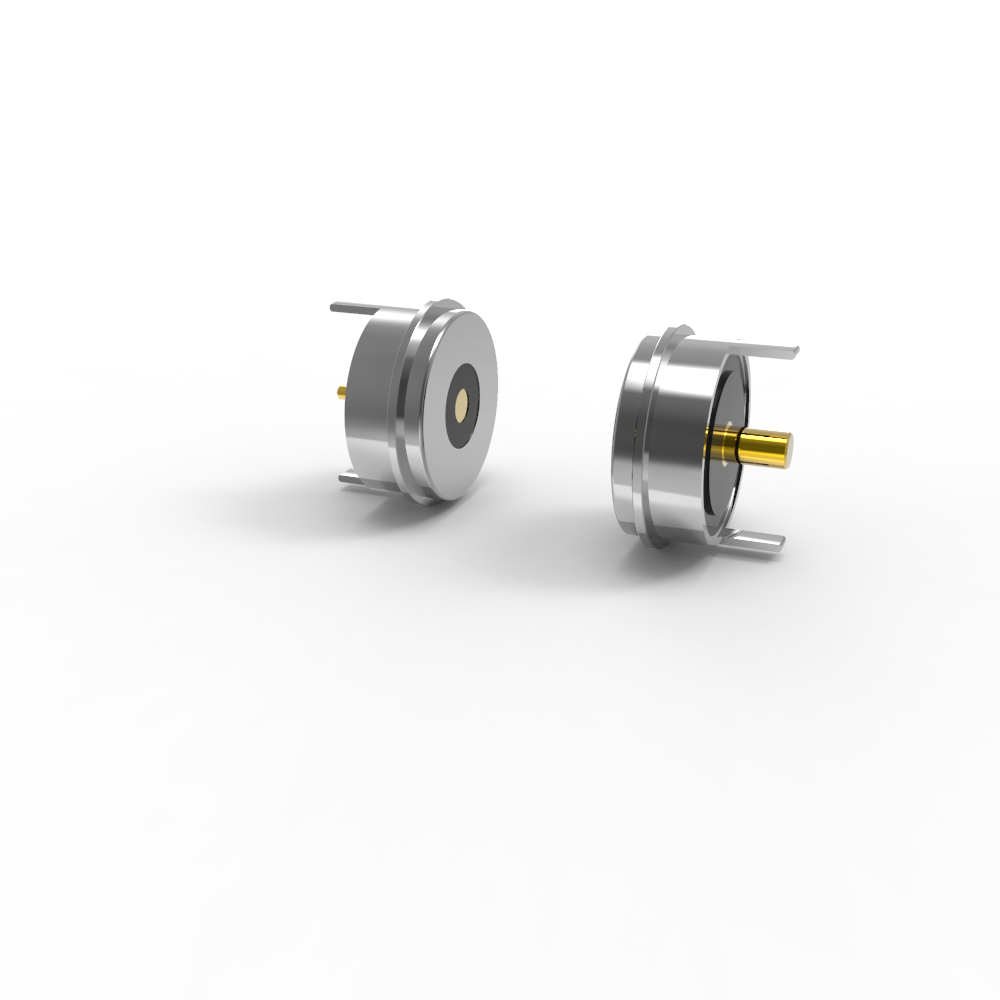

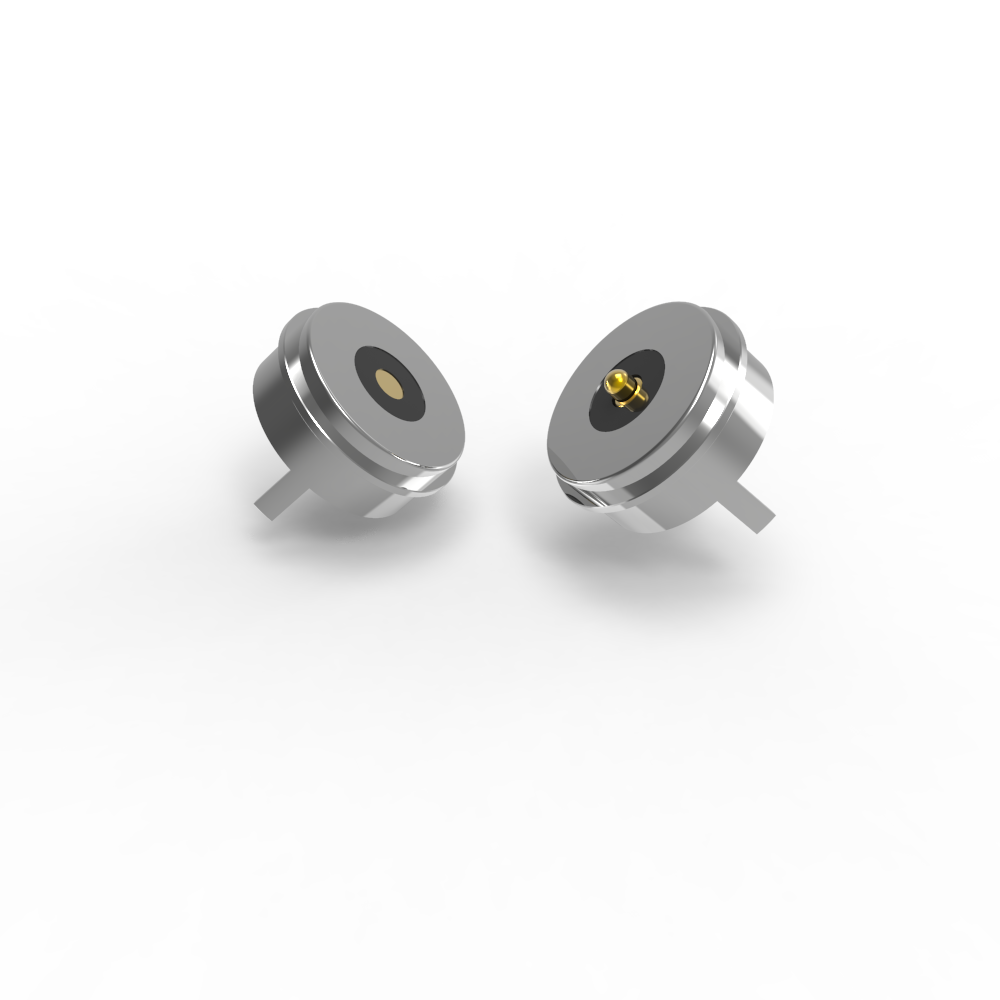

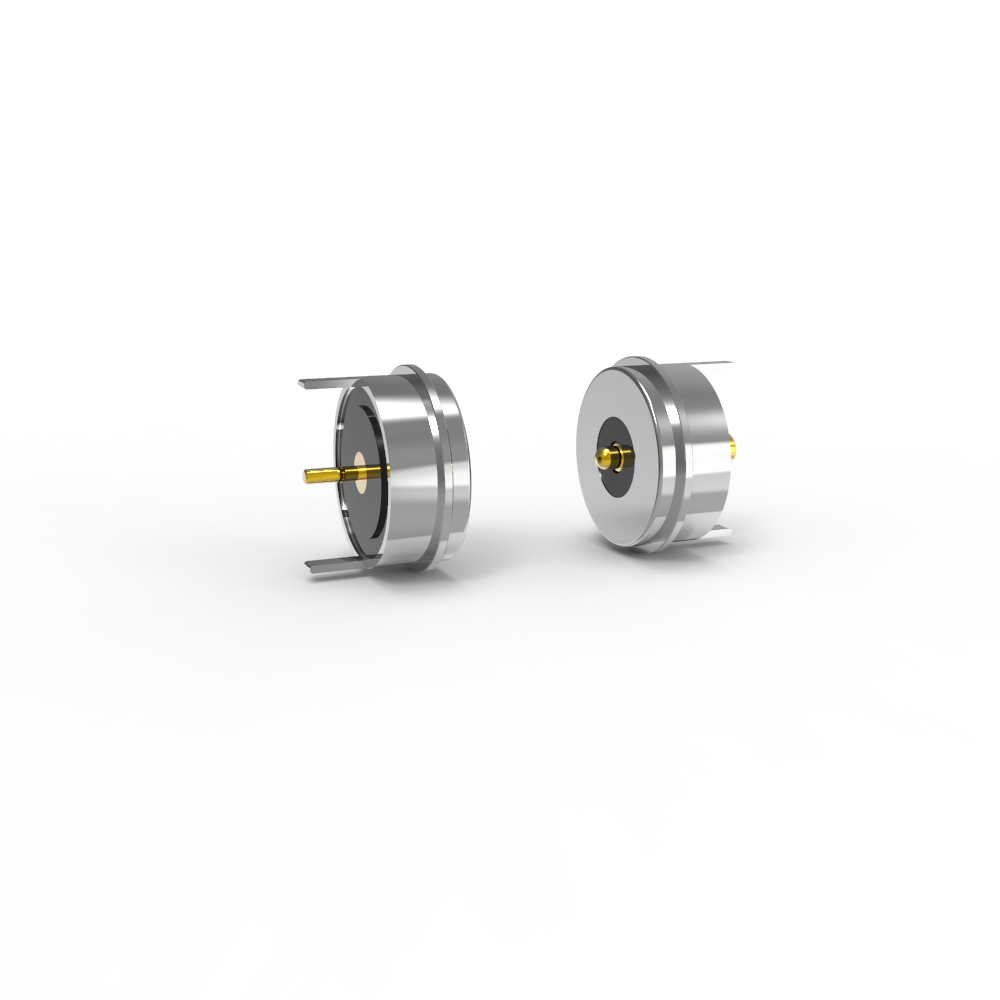

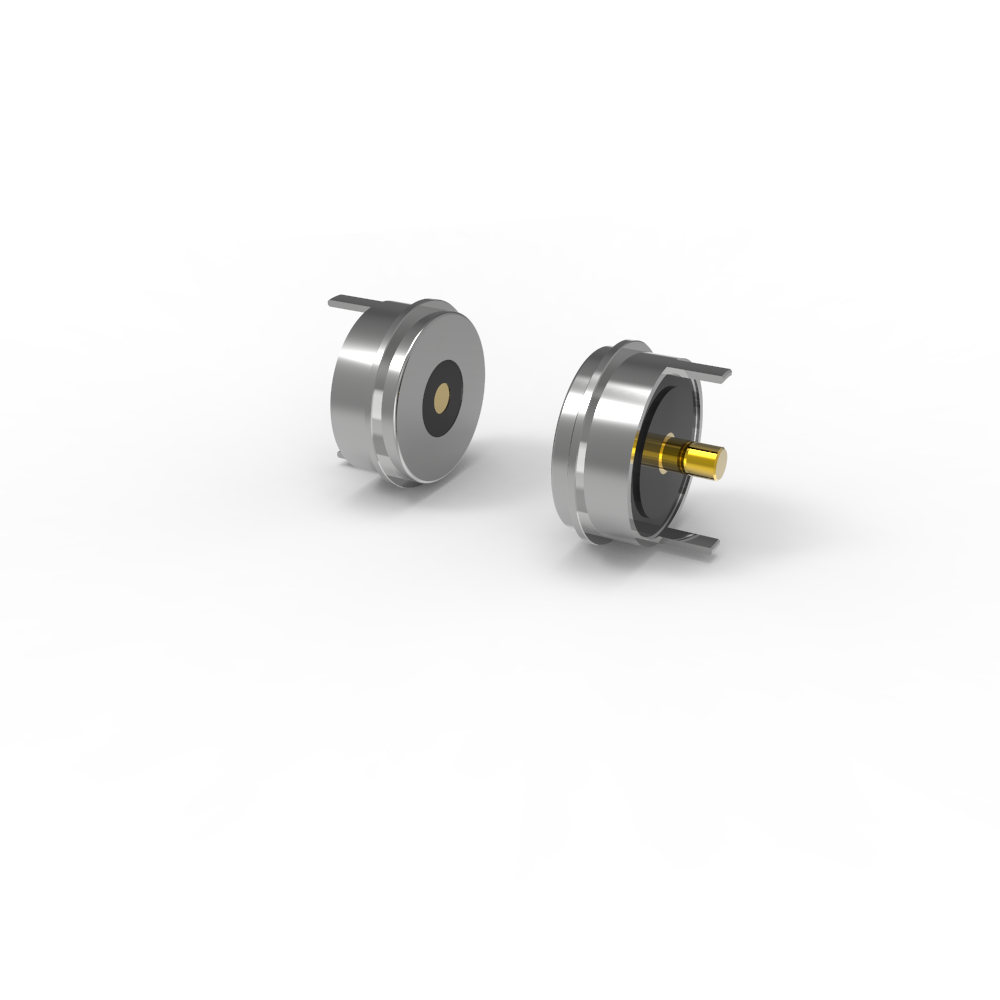

DC12V 5V 자기 연결 자석 pcb 2 핀 충전 연결 자선 10.0mm
프로 마그네틱 커넥터 제조사:UPE는 고품질의 자기 연결 장치 및 자기 케이블 연결 장치의 설계 및 생산에 전문적입니다.
사용자 정의는 우리의 강점입니다.
우리는 전문 디자이너들로 구성된 팀을 고용하고 있습니다. 여러분의 독특한 요구사항을 이해하고 충족시키기 위해 최선을 다하고 있습니다.
우리는 종합적인 자기 커넥터 사용자 정의 서비스를 제공합니다.
우리는 다양한 고객 요구를 충족시키기 위해 특별히 설계된 자석 포고 핀 커넥터 솔루션을 개발합니다.
품질과 준수에 대한 약속:
우리의 자기 연결기에 사용되는 모든 재료는 엄격하게 RoHS & REACH 환경 및 안전 규정을 준수합니다.
모든 커넥터는 100%의 쇼트&오픈 서킷 테스트를 거쳐 박스에서 바로 최대 신뢰성과 성능을 보장합니다.

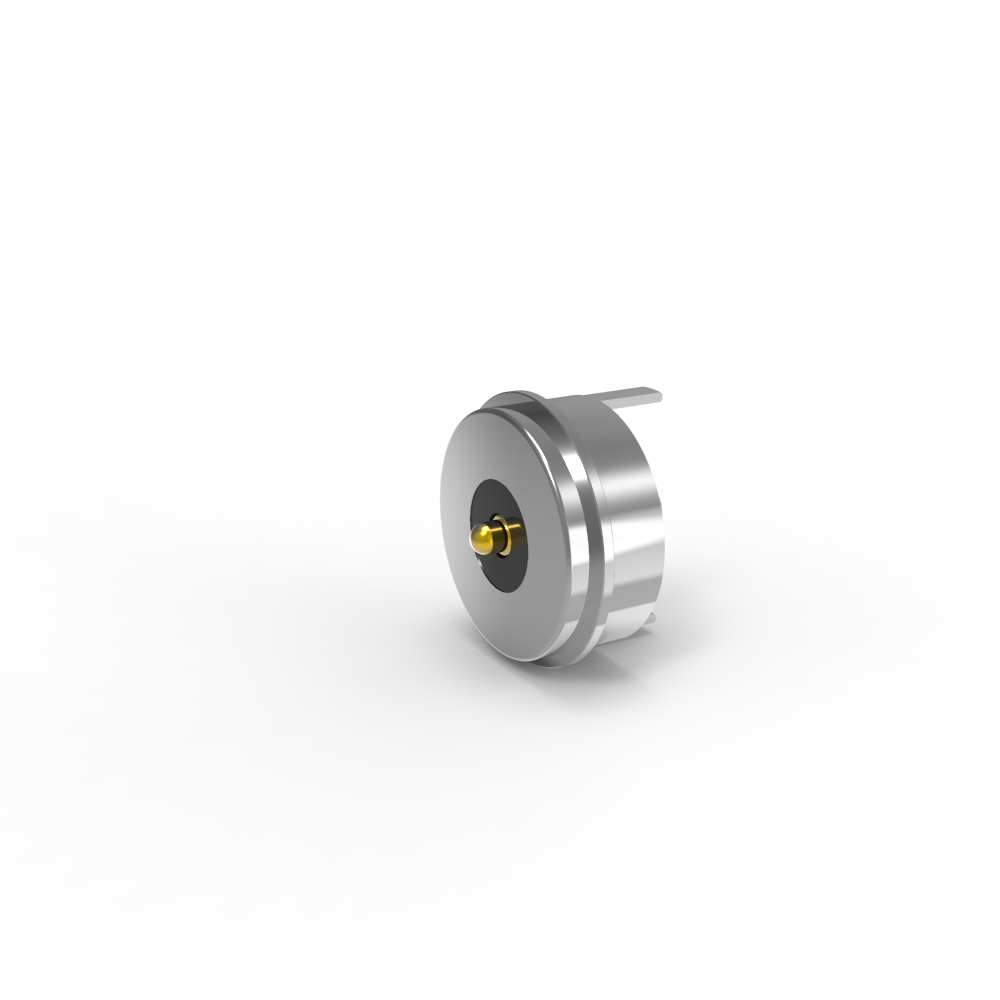

수컷 자석 연결 부품
재료:
플랑저: 납 없는 C6801, 60~100U"Ni 이상 5U"Min Au를 접착한다.
배럴: 납 없는 C6801, 60~100U의 5U "Min Au"를 접착;
스프링:SUS 304 접착 1U"Au;
하우징: 검은색 HTN+30%GF UL94 V-0
껍질: 납 없는 C6801 플래팅 니
자석: NdFeB N52 플래팅 Ni
...기계:
스프링 힘: 80g±20g, 1.0mm 작업 스트로크.
뚜라기:1.2mm
기계적 수명:50000 사이클 미니
전기:
전압:120.0V
전류:5.0A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품

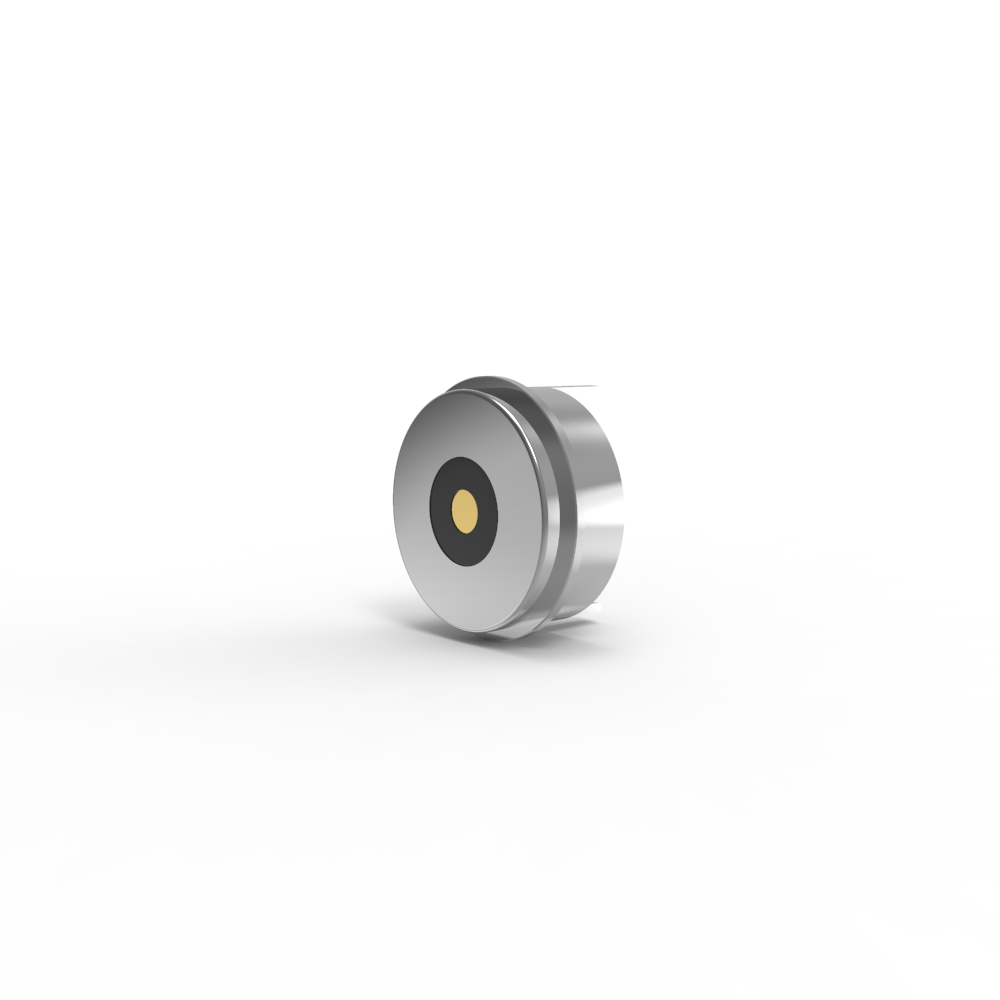

여성 자석 연결 부품
재료:
PIN: 납 없는 C6801, 60~100U의 5U"Min Au를 가공한다.
하우징: 검은색 HTN+30%GF UL94 V-0
껍질: 납 없는 C6801 Ni 접착
자석: NdFeB N52 플래팅 Ni
전기:
전압:120.0V
전류:5.0A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품
소금 스프레이 테스트:48H
...& 키 검사 차원
... 제품 응용 설명 (다음으로 제한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB 보드의 전송 터미널이 연결될 수 있습니다.
4융합형 주사형조각
5- 와이어는 직접 연결할 수 있습니다.
DC 자기 연결 장치 파라미터:
|
이름 |
원형 자기 연결 장치 |
|
종류 |
남성/여성 |
|
핀 |
2pin |
|
직경 |
100.0mm |
|
색상 |
검은색 |
|
포고 핀 |
금속 C6801 플래팅 Au 0.125um |
|
회전 부품 |
금속 C6801 플래팅 니 |
|
주택 |
검은색 HTN |
|
스프링 힘 |
80g±20시, 1시0mm 작업하는 뚜라기. |
|
뚜라기 뚜라기 |
10.2mm |
|
기계적 수명 |
501000 사이클 분.. |
|
전류 |
5.0Amax |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
-25°C ~ +80°C |
|
소금 스프레이 테스트 |
24시간 |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
원형 수컷 자기 연결 장치 기술 도면
원형 여성 자기 연결 장치 기술 도면
PCB 레이아웃:
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 물 방지 (IPX8) 를 할 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.
