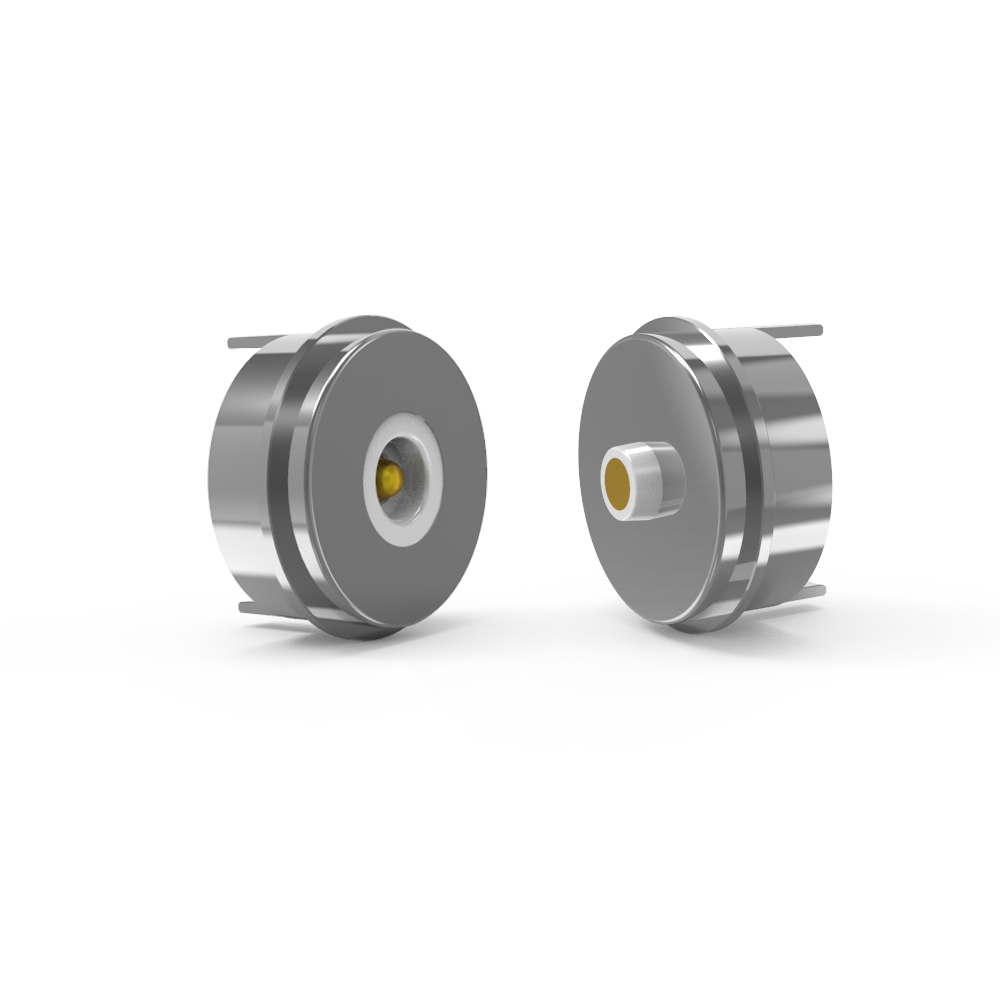

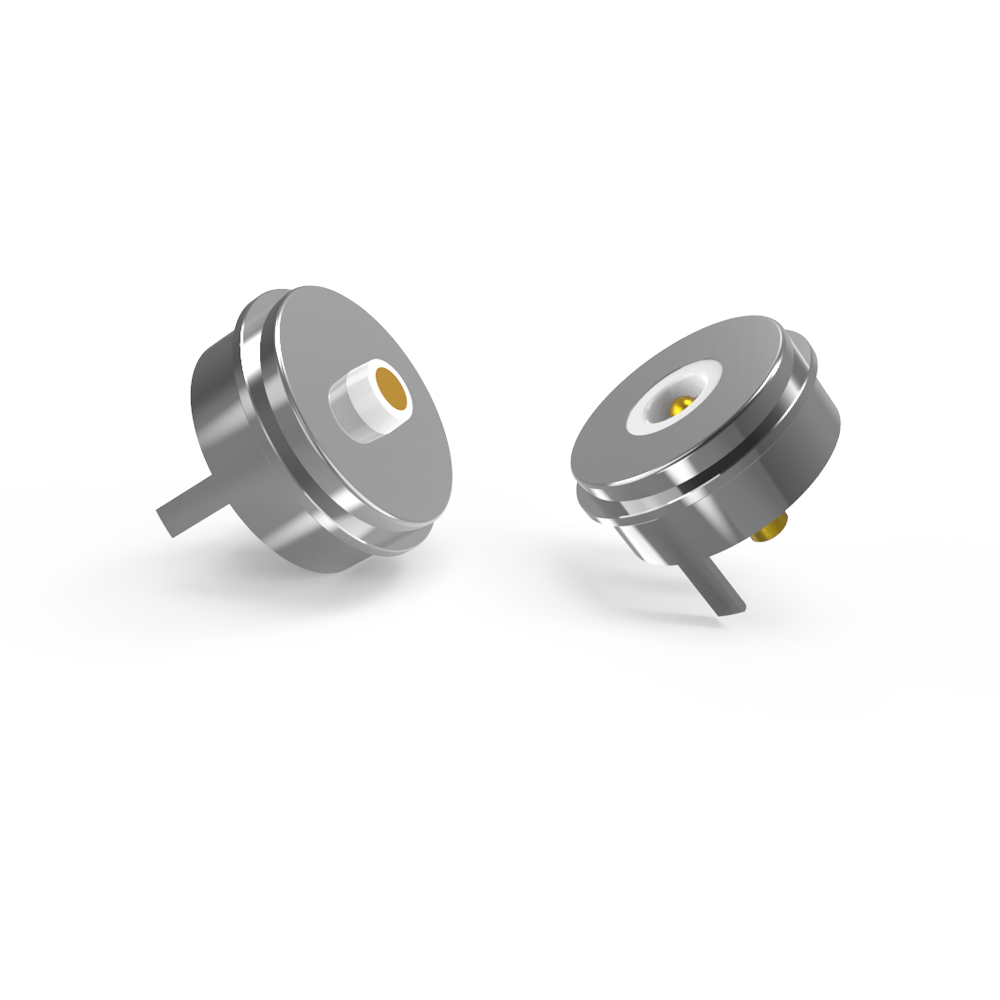

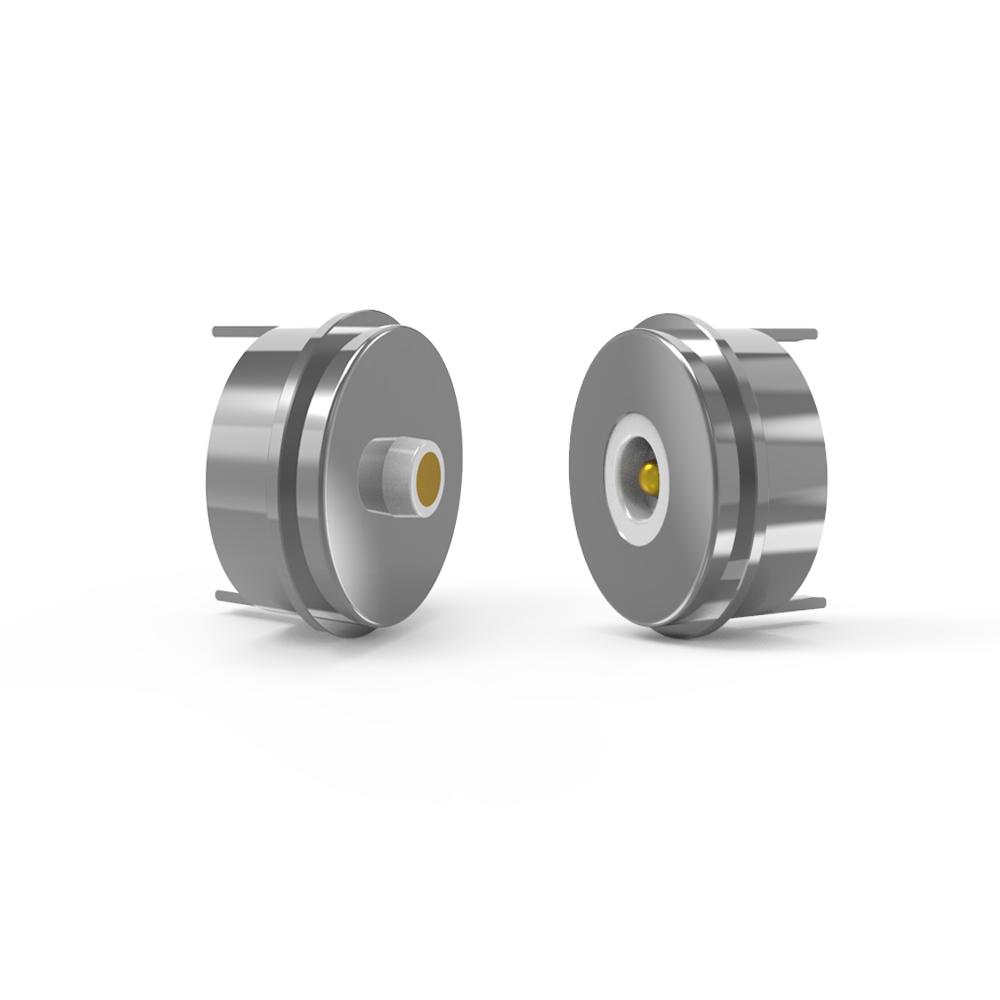

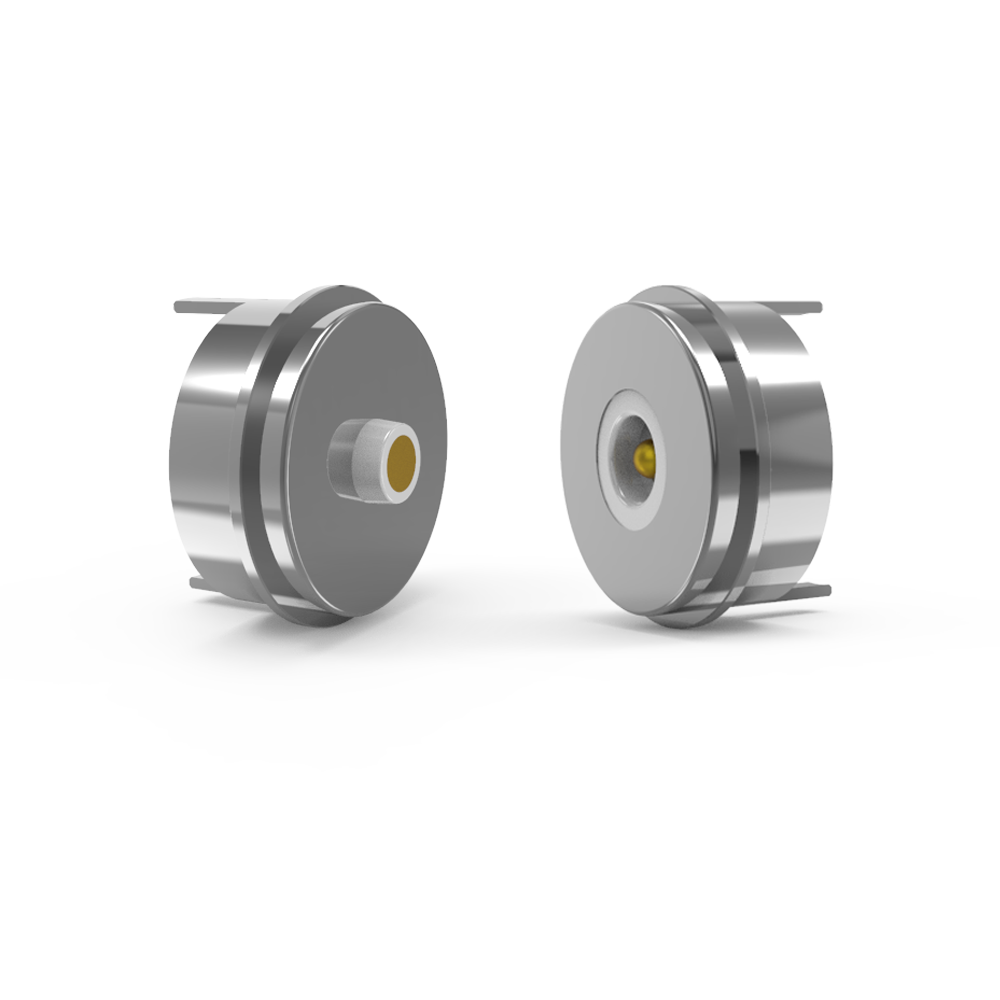

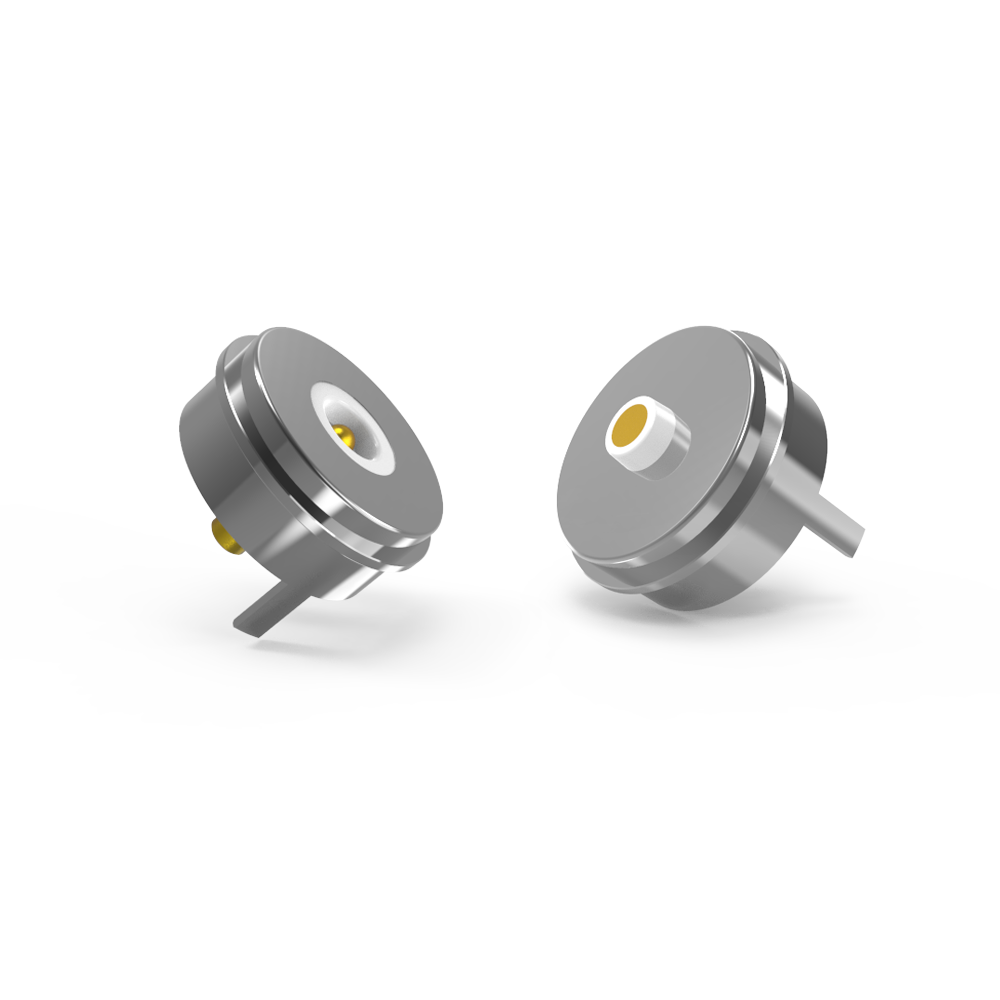

10mm 원형 남성 여성 자석 연결기 12V 5A 자석 전원 연결기

10mm 원형  수컷 암컷 자석 커넥터 12V 5A 자석 전원 커넥터.

UPE는 고객을 위해 자석 커넥터, 자석 케이블 커넥터를 전문적으로 설계 및 제조합니다.
고객님은 ID와 제품 적용 설명 및 요구 사항을 제공하기만 하면 됩니다. 그러면 당사 엔지니어가 제안을 해 드릴 것이며, 제품 설계를 완료하는 데 도움을 드릴 수도 있습니다. 또는 필요하다면 UPE가 직접 설계를 해 드릴 수도 있습니다.

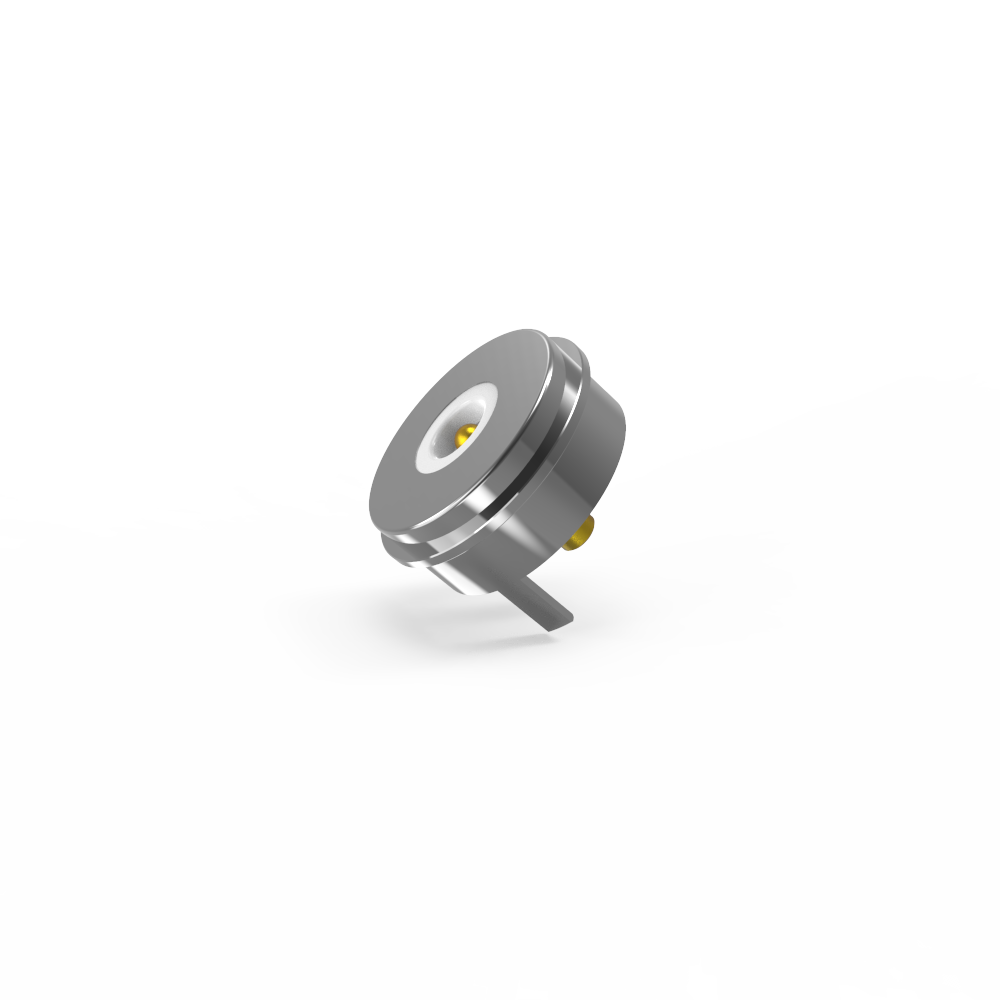

수컷 자석 커넥터 부품

...재료:

플런저: 무연 C6801, 도금 5U" Min Au over 60~100U"Ni;
배럴: 무연 C6801, 도금 5U" Min Au over 60~100U"Ni;
스프링: SUS 304 도금 1U"Au;
하우징: 흰색 LCP+30%GF UL94 V-0;
쉘: 무연 C6801 도금 Ni;
자석: NdFeB N52 도금 Ni
...기계적 특성:
스프링 힘: 1.0mm 작동 스트로크에서 80g±20g.
전체 스트로크: 1.2mm.
기계적 수명: 50000 사이클 Min.
...전기적 특성:
전압: 12.0 V.
전류: 5.0 A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
...ROHS 또는 REACH 규정 준수 제품.
...염수 분무 시험: 48H.
..& 주요 검사 치수.
… 제품 적용 설명 (다음으로 제한되지 않음):
1. PCB 보드 플러그인 용접;
2. 와이어 용접 후 성형 및 캡슐화;
3. PCB 보드의 전송 단자를 추가할 수 있습니다.
4. 임베디드 몰드의 몰딩 사출 성형;
5. 와이어를 직접 접착할 수 있습니다.

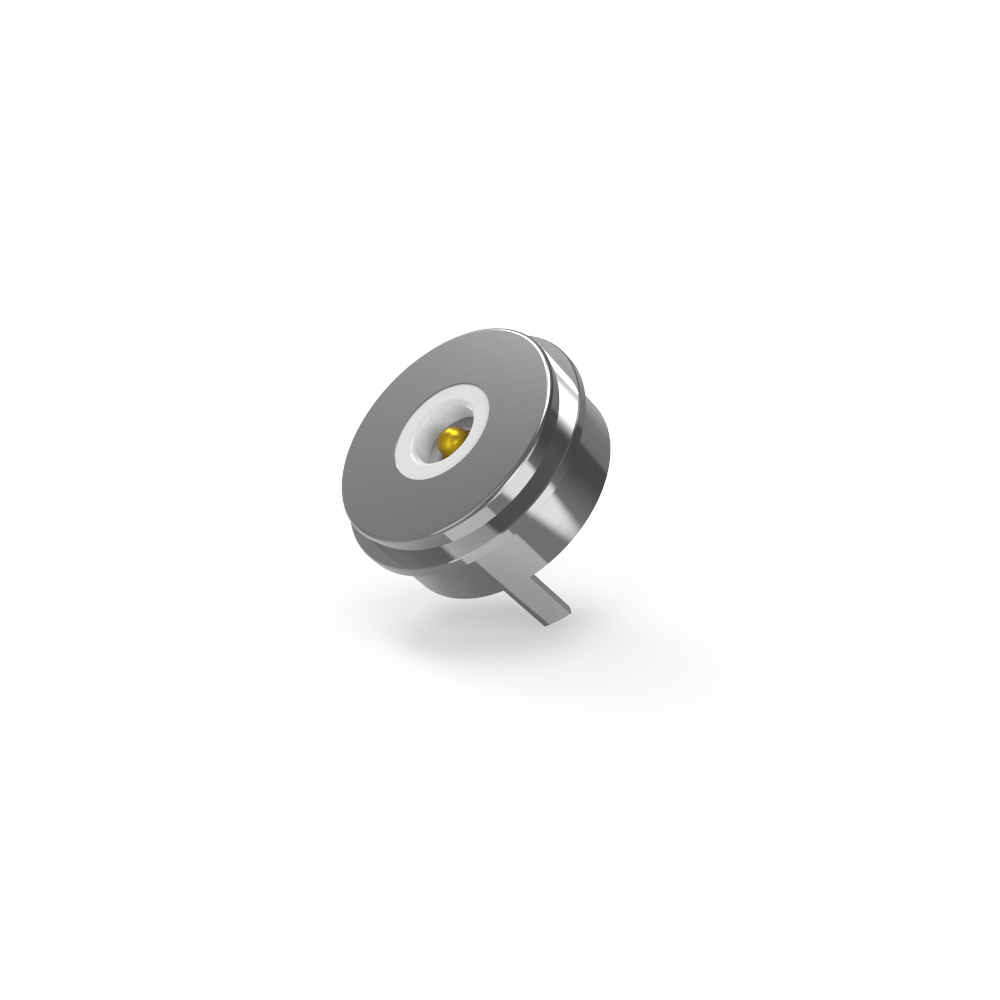

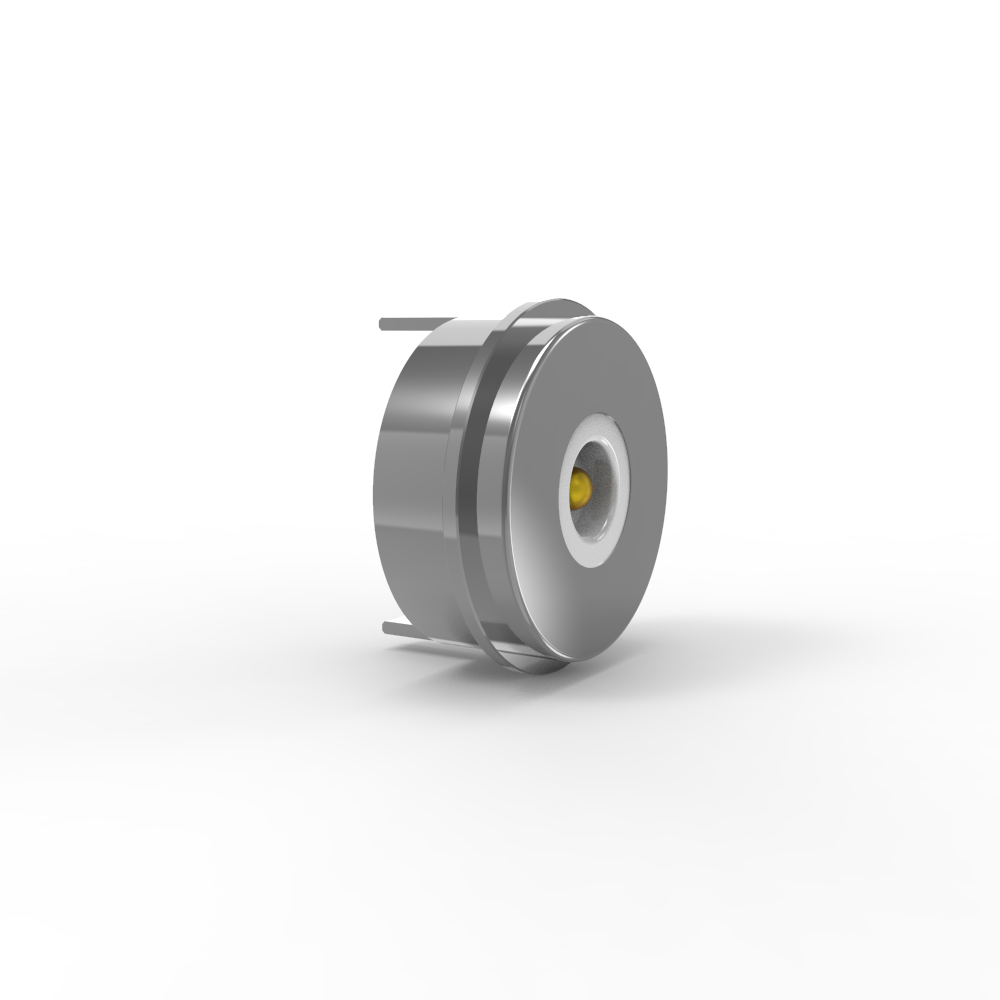

암컷 자석 커넥터 부품

...재료 :
PIN: 무연 C6801, 도금 5U"Min Au over 60~100U"Ni;
하우징: 흰색 LCP+30%GF UL94 V-0;
쉘: 무연 C6801 도금 Ni;
자석: NdFeB N52 도금 Ni
....전기적 특성:
전압: 12.0 V.
전류: 5.0 A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
...ROHS 또는 REACH 규정 준수 제품.
...염수 분무 시험: 48H.
...& 주요 검사 치수.
… 제품 적용 설명 (다음으로 제한되지 않음):
1. PCB 보드 플러그인 용접;
2. 와이어 용접 후 성형 및 캡슐화;
3. PCB 보드의 전송 단자를 추가할 수 있습니다.
4. 임베디드 몰드의 몰딩 사출 성형;
5. 와이어를 직접 접착할 수 있습니다.

DC 자석  커넥터 매개변수:

원형 수컷 자석 커넥터 기술 도면

원형 암컷 자석 커넥터 기술 도면

PCB 레이아웃:

자석 커넥터의 장점:

●자동 흡착 연결 경험의 인간화된 디자인;

●인간화된 낙하 방지: 충전 인터페이스에서 쉽게 제거할 수 있으며, 장치를 제거하기 쉽지 않습니다.

●수명: 최대 100,000-200,000 사이클;

●방수 디자인: 장치의 암컷 단자는 방진 및 방수(IPX8)가 가능합니다.

●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 대전류 전송을 견딜 수 있습니다.

●자석 커넥터의 외관은 고객의 응용 장치 디자인에 따라 일치시킬 수 있습니다.

●제품 단락 방지 구조 설계 및 안전 장치;

●고주파 신호 전송을 실현하여 기존 USB2.0 HDMI 1.3 기능 비디오 및 오디오 신호 전송을 대체할 수 있습니다.

●공간 절약형 암컷 커넥터 및 PCB 어댑터는 포고 타입 및 SMT DIP 패치 코드 연결을 달성할 수 있습니다.

●우수한 내식성 등급(48H-120H)은 가혹한 환경에서의 사용 요구 사항을 충족합니다.

●우수한 확장 가능한 인터페이스로 (전원 신호, 비디오 오디오, 잭 등)을 구현할 수 있습니다.

●개발 기간이 짧고, 금형 제작 비용이 저렴하며, 맞춤화에 적합합니다.

자석 커넥터 제품 적용:
