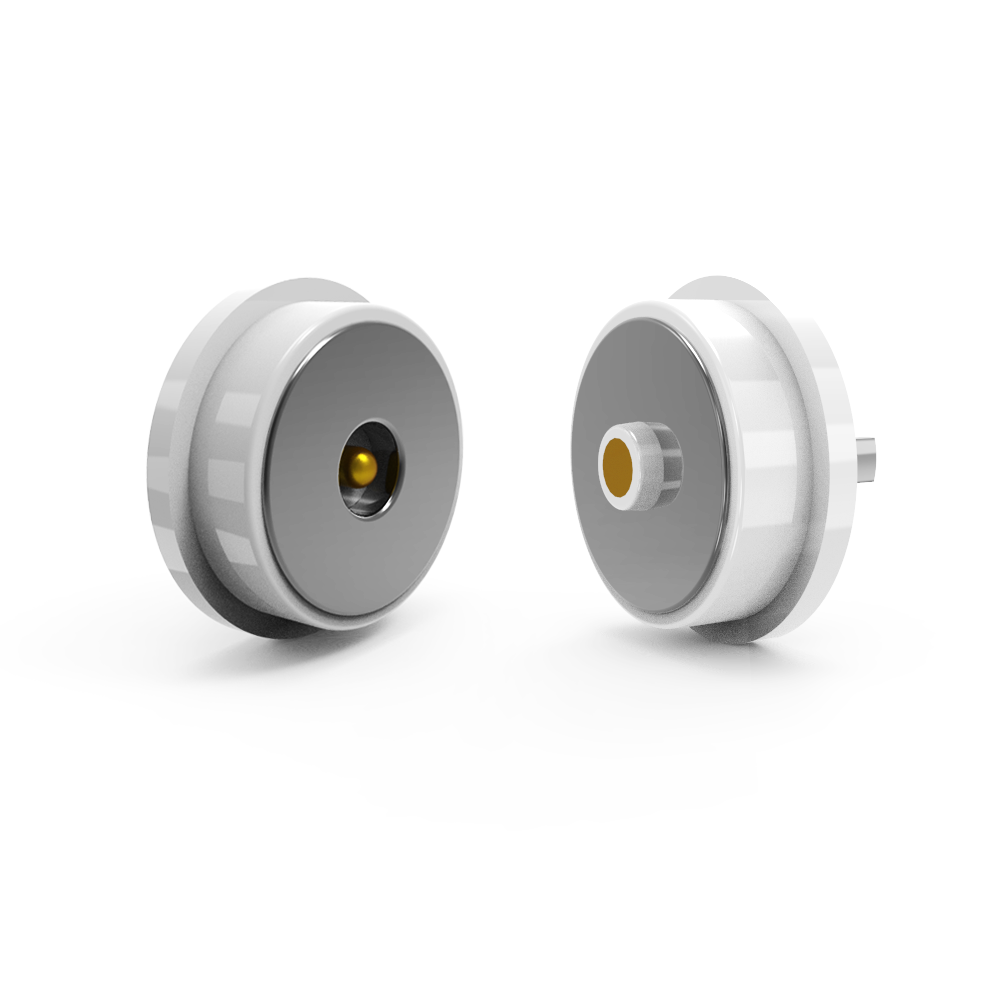

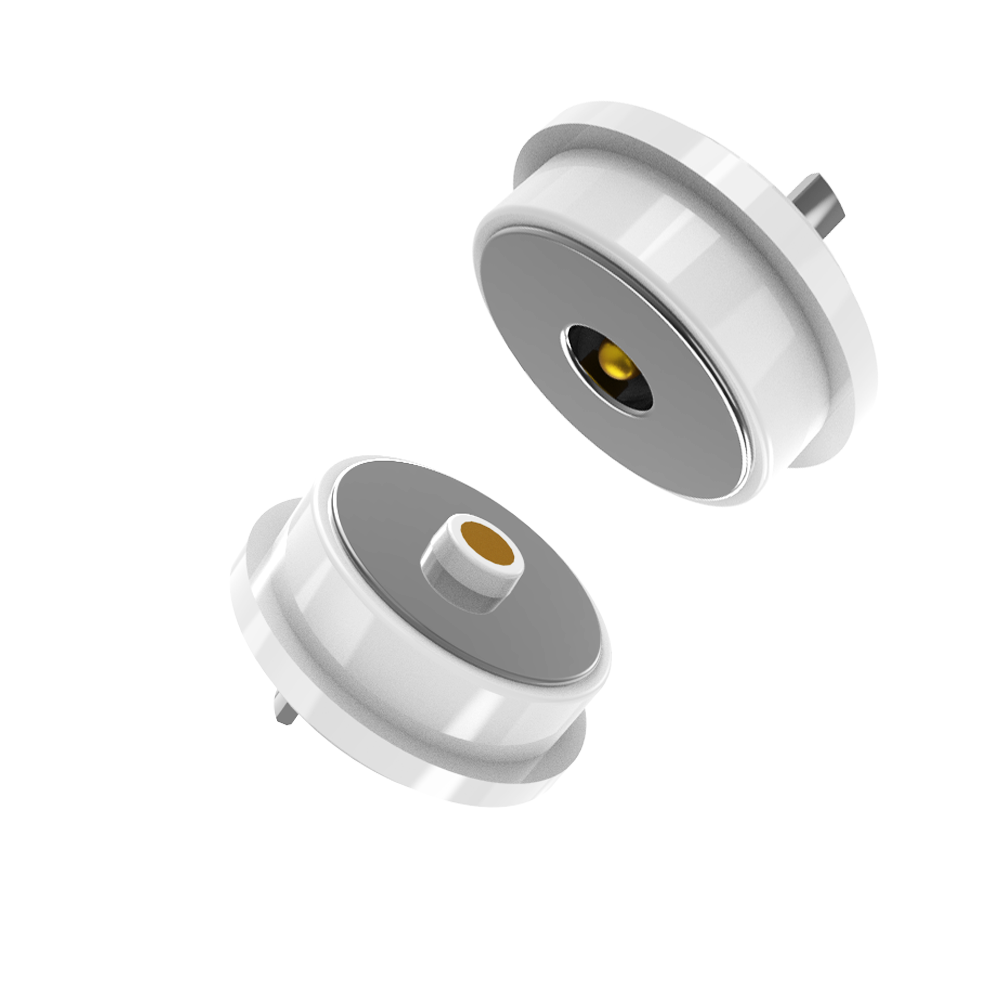

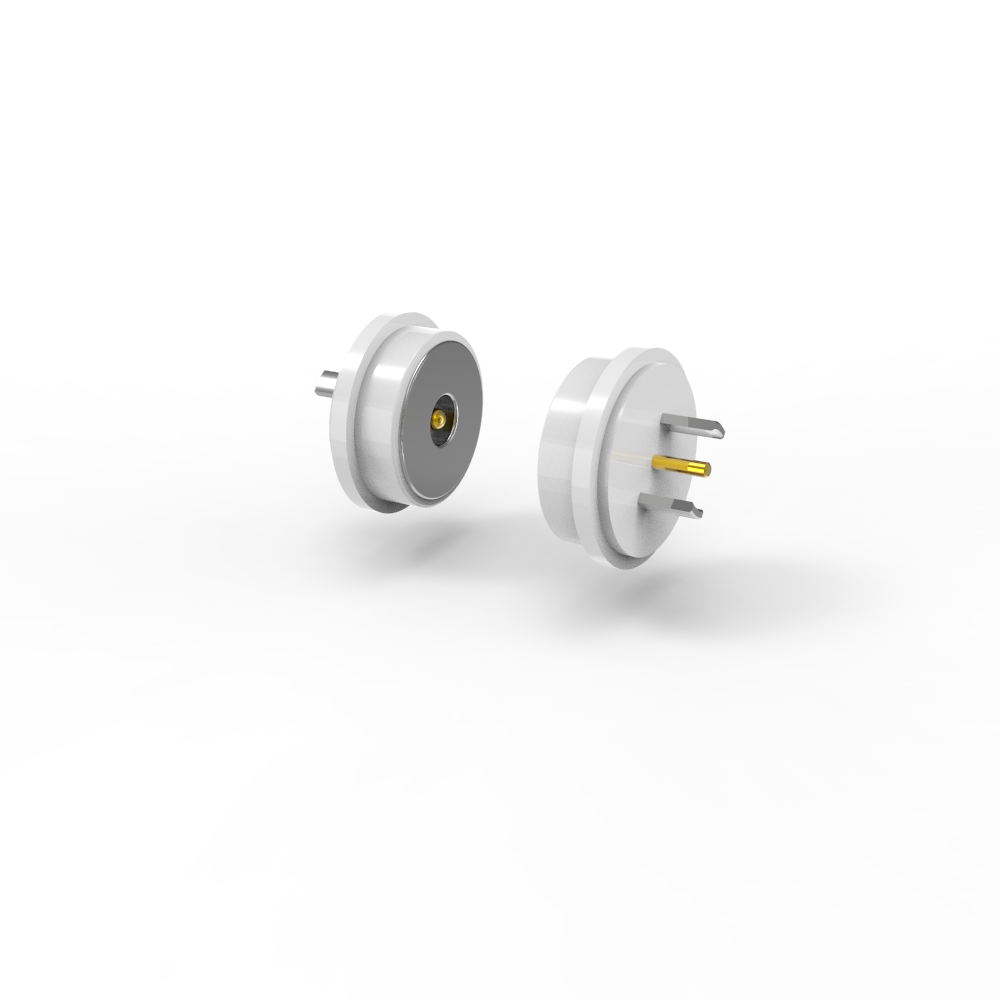

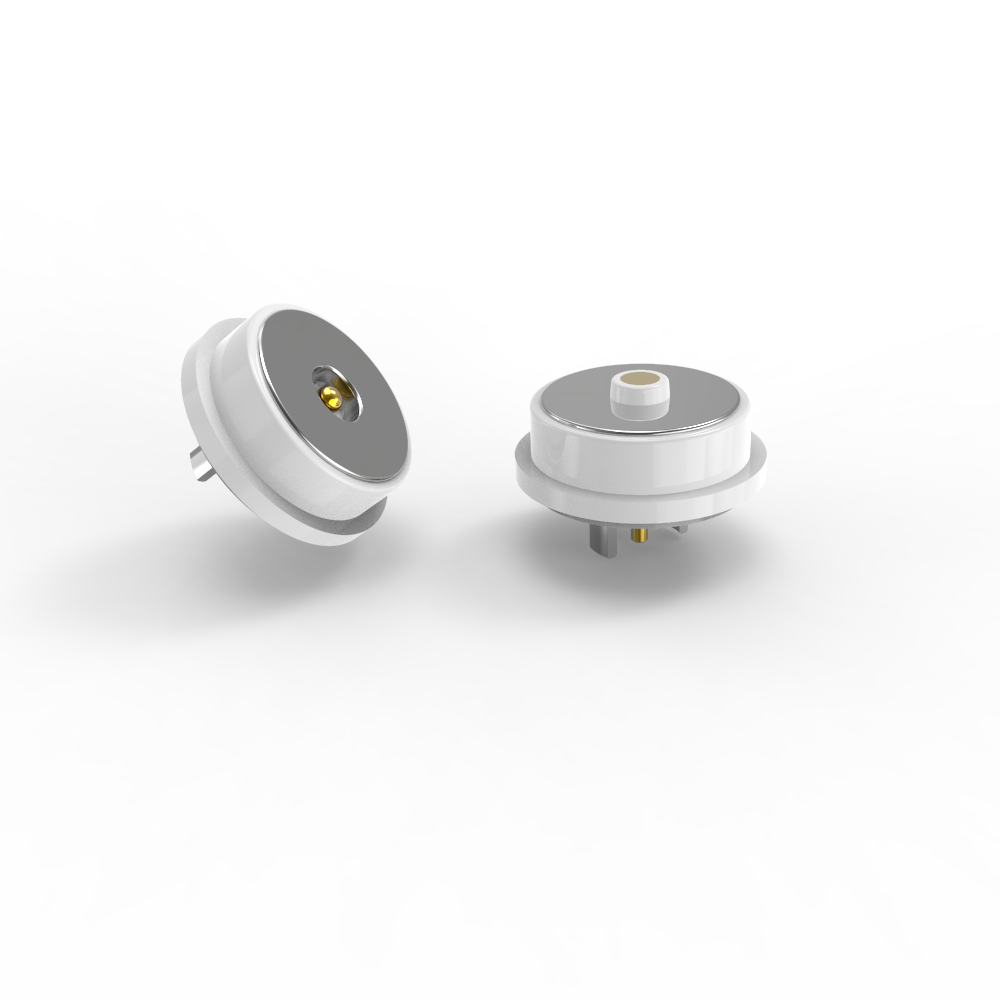

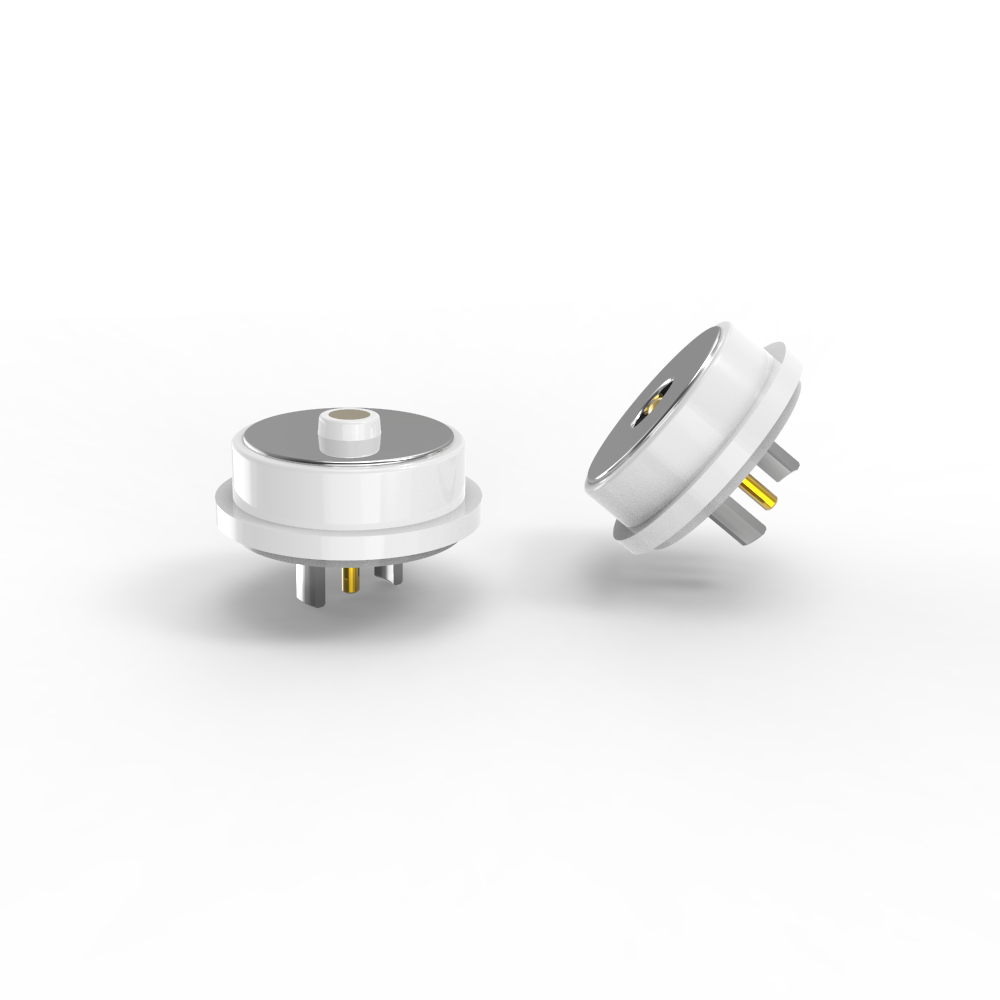

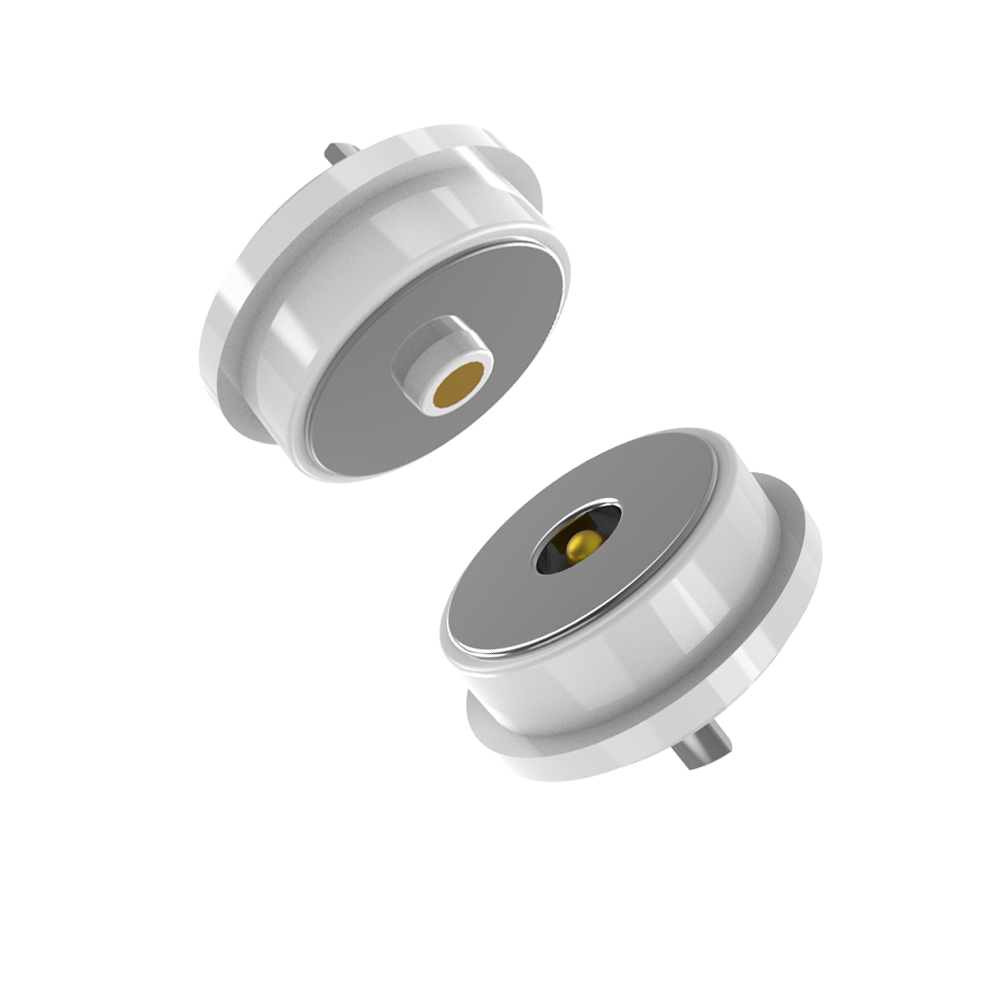

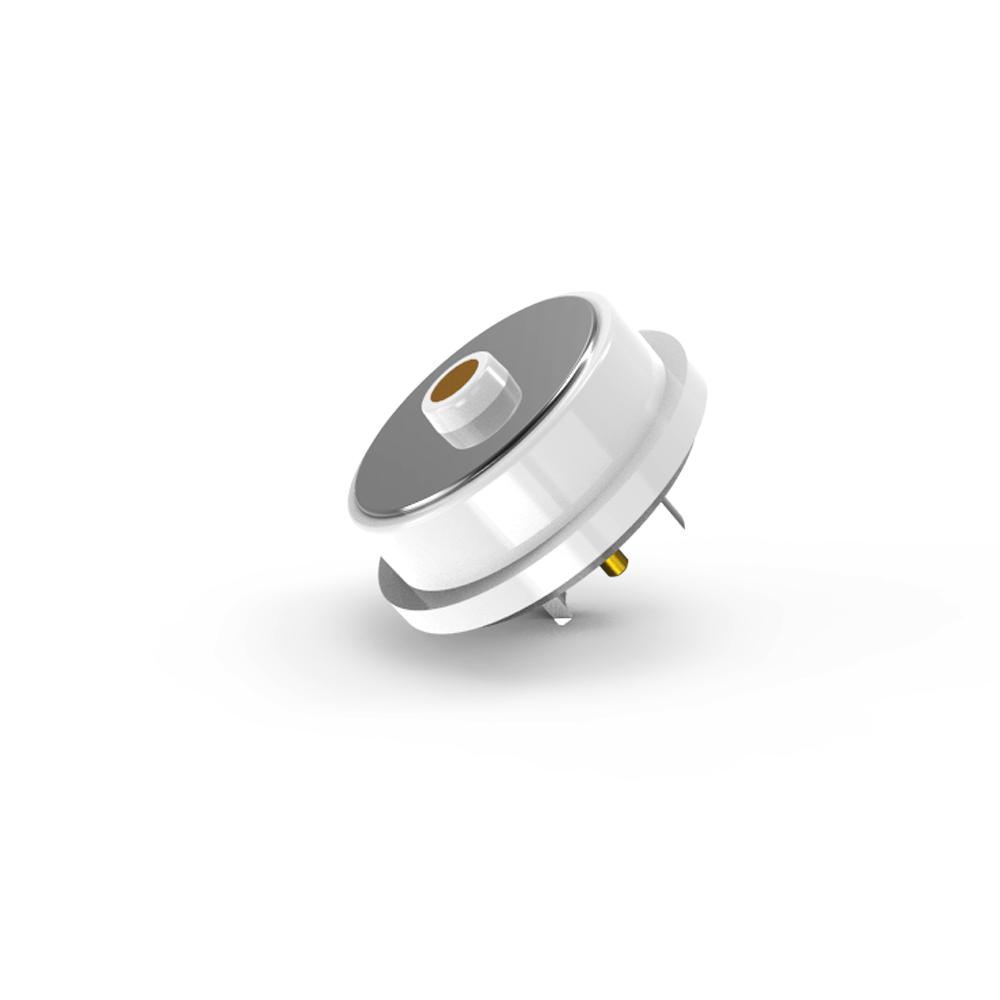

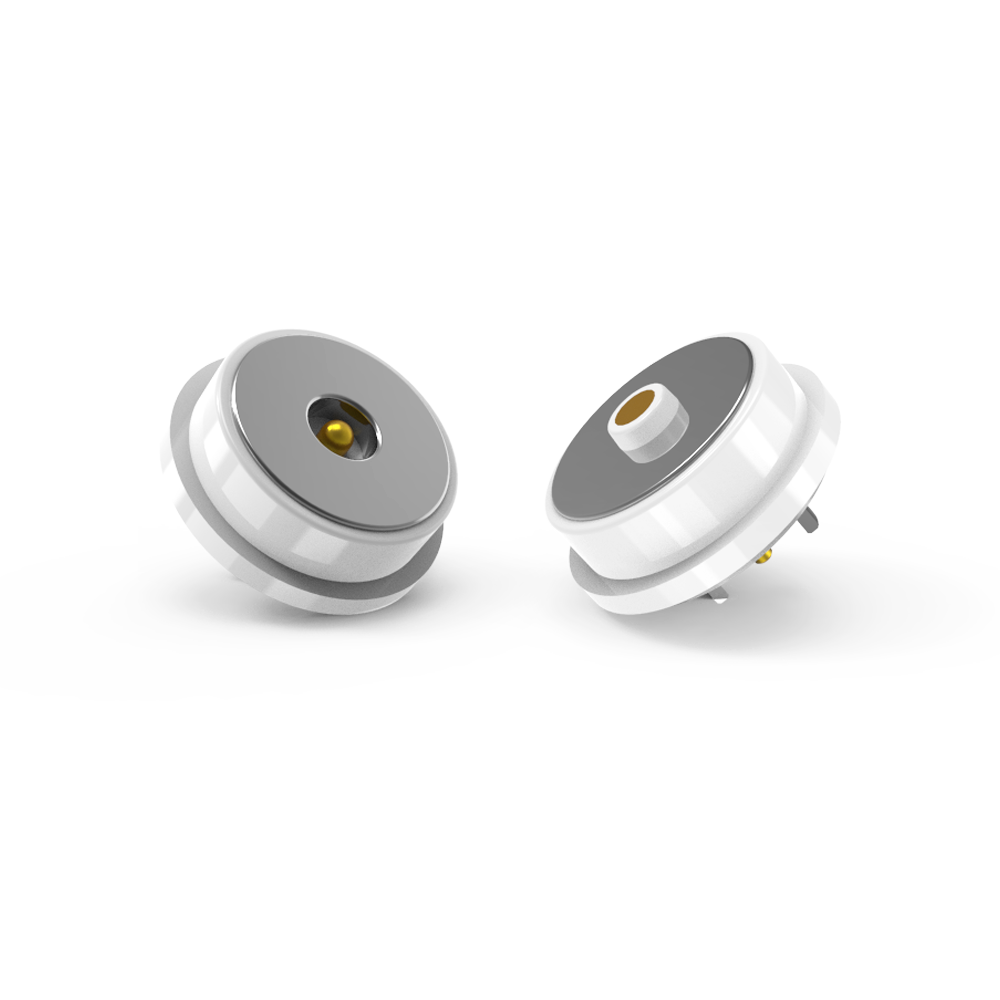

지름 10.0mm 흰색 원형 남성 및 여성 자석 연결 장치 3A

직경 10.0mm 흰색 원형 수컷 및 암컷 자석 커넥터, 3A.

UPE는 전문적인 자석 커넥터 및 자석 케이블 커넥터 제조업체입니다.

당사는 귀하의 모든 요구 사항을 충족하고 자석 커넥터 맞춤형 서비스를 제공하기 위해 자체 전문 디자이너를 보유하고 있습니다. 다양한 고객의 요구에 따라 다양한 자석 포고 핀 커넥터 제품 및 솔루션을 설계할 수 있습니다.

자석 커넥터의 모든 재료는 RoHS 및 REACH 규정을 준수합니다.

모든 자석 커넥터는 100% 단락 및 개방 회로 테스트를 통과했습니다.

수컷 자석 커넥터 부품

...재료:

플런저: 무연 C6801, 도금 5U" Min Au over 60~100U"Ni;
배럴: 무연 C6801, 도금 5U" Min Au over 60~100U"Ni;
스프링: SUS 304 도금 1U"Au;
하우징: 흰색 LCP+30%GF UL94 V-0;
쉘: 무연 C6801 도금 Ni;
자석: NdFeB N52 도금 Ni
...기계적:
스프링 힘: 70g±20g, 1.0mm 작동 스트로크에서.
전체 스트로크: 1.2mm.
기계적 수명: 50000 사이클 Min.
...전기적:
전압: 12.0 V.
전류: 3.0 A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
...ROHS 또는 REACH 규정 준수 제품.
...염수 분무 시험: 48H.
...& 주요 검사 치수.
… 제품 적용 설명 (다음으로 제한되지 않음):
1. PCB 보드 플러그인 용접;
2. 전선 용접 후 성형 및 캡슐화;
3. 해당 PCB 보드의 전송 단자를 추가할 수 있습니다.
4. 매립형 금형의 사출 성형;
5. 전선을 직접 접착할 수 있습니다.

암컷 자석 커넥터 부품

...재료 :
PIN: 무연 C6801, 도금 5U"Min Au over 60~100U"Ni;
하우징: 흰색 LCP+30%GF UL94 V-0;
쉘: 무연 C6801 도금 Ni;
자석: NdFeB N52 도금 Ni
....전기적:
전압: 12.0 V.
전류: 3.0 A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
...ROHS 또는 REACH 규정 준수 제품.
...염수 분무 시험: 48H.
...& 주요 검사 치수.
… 제품 적용 설명 (다음으로 제한되지 않음):
1. PCB 보드 플러그인 용접;
2. 전선 용접 후 성형 및 캡슐화;
3. 해당 PCB 보드의 전송 단자를 추가할 수 있습니다.
4. 매립형 금형의 사출 성형;
5. 전선을 직접 접착할 수 있습니다.

DC 자석 커넥터 매개변수:

원형 수컷 자석 커넥터 기술 도면

원형 암컷 자석 커넥터 기술 도면

PCB 레이아웃:

자석 커넥터의 장점:

● 자동 흡착 연결 경험의 인간화된 디자인;

● 인간화된 낙하 방지: 충전 인터페이스에서 쉽게 제거할 수 있으며 장치를 쉽게 제거할 수 없습니다.

● 수명: 최대 100,000-200,000 사이클;

● 방수 디자인: 장치의 암단은 방진 및 방수(IPX8)가 가능합니다.

● 빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 대전류 전송을 견딥니다.

●자석 커넥터의 외관은 고객의 응용 장치 디자인에 따라 일치시킬 수 있습니다.

●제품 단락 방지 구조 설계 및 안전 장치;

●고주파 신호 전송을 실현하여 기존 USB2.0 HDMI 1.3 기능 비디오 및 오디오 신호 전송을 대체할 수 있습니다.

●공간 절약형 암 커넥터 및 PCB 어댑터는 포고 타입 및 SMT DIP 패치 코드 연결을 달성할 수 있습니다.

●우수한 내식성 등급(48H-120H)은 가혹한 환경에서의 사용 요구 사항을 충족합니다.

●우수한 확장 가능한 인터페이스로 (전원 신호, 비디오 오디오, 잭 등)을 구현할 수 있습니다.

●개발 시간이 짧고 금형 제작 비용이 저렴하며 맞춤화에 적합합니다.

자석 커넥터 제품 적용:

1. 항공 우주, 의료 기기, 자동차 온보드 전자 장치, 소형 가전 제품, 자동화 산업 장비, 데이터 통신 장비, 산업 검사 장비, 무선 장치, 트랙 이동 지능형 차량
2: 가상 현실 장치(VR), 무인 항공기 장치, 지능형 로봇 장치
3: 스마트 웨어러블 제품, 스마트 위치 추적 제품(어린이 스마트워치, 스마트 팔찌, 웨어러블 휴대폰, 블루투스 헤드폰 등)
4: 스마트 홈 장치, 스마트 휴대용 단말 장치, 스마트 위생 장비, 스마트 야외 스포츠 장비, 스마트 물리 치료 및 미용 장치
5: 가전 제품, 소형 가전 제품(프린터, 스마트폰, 컴퓨터, 카메라, 시청각 장비, PDA)
