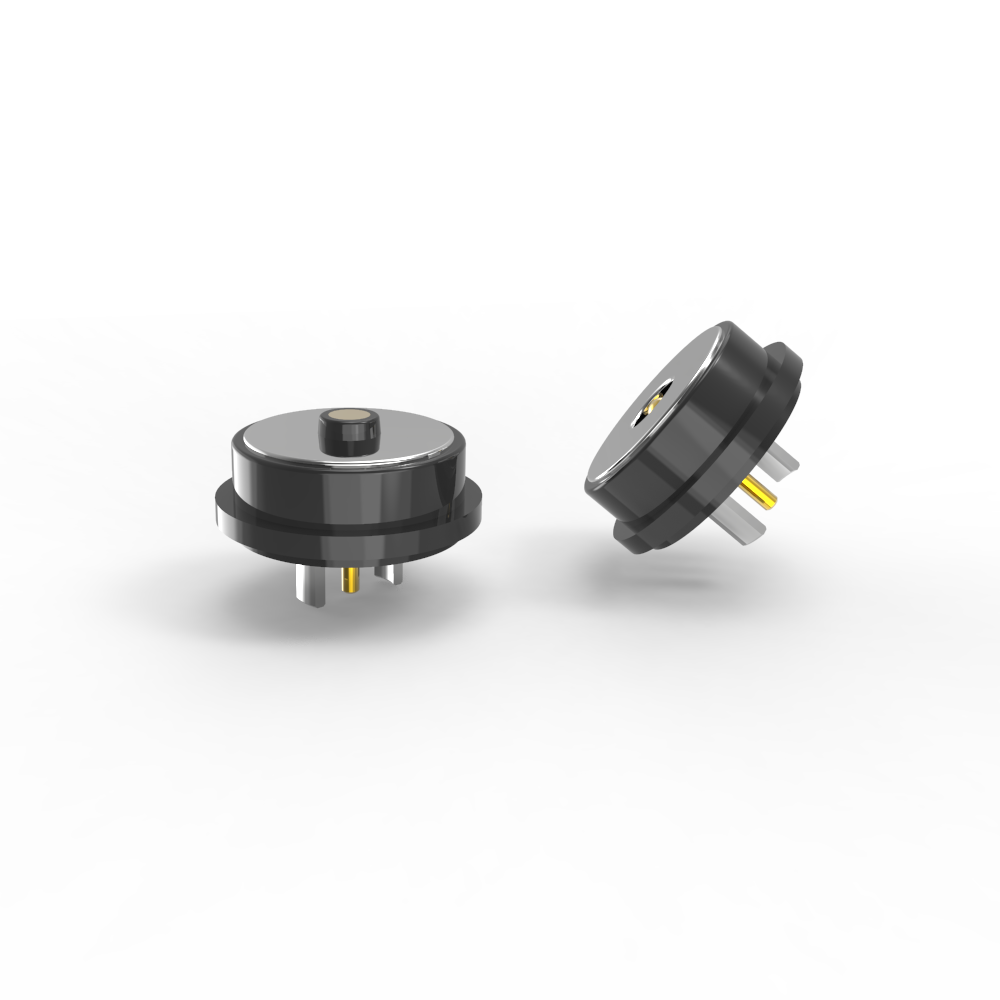

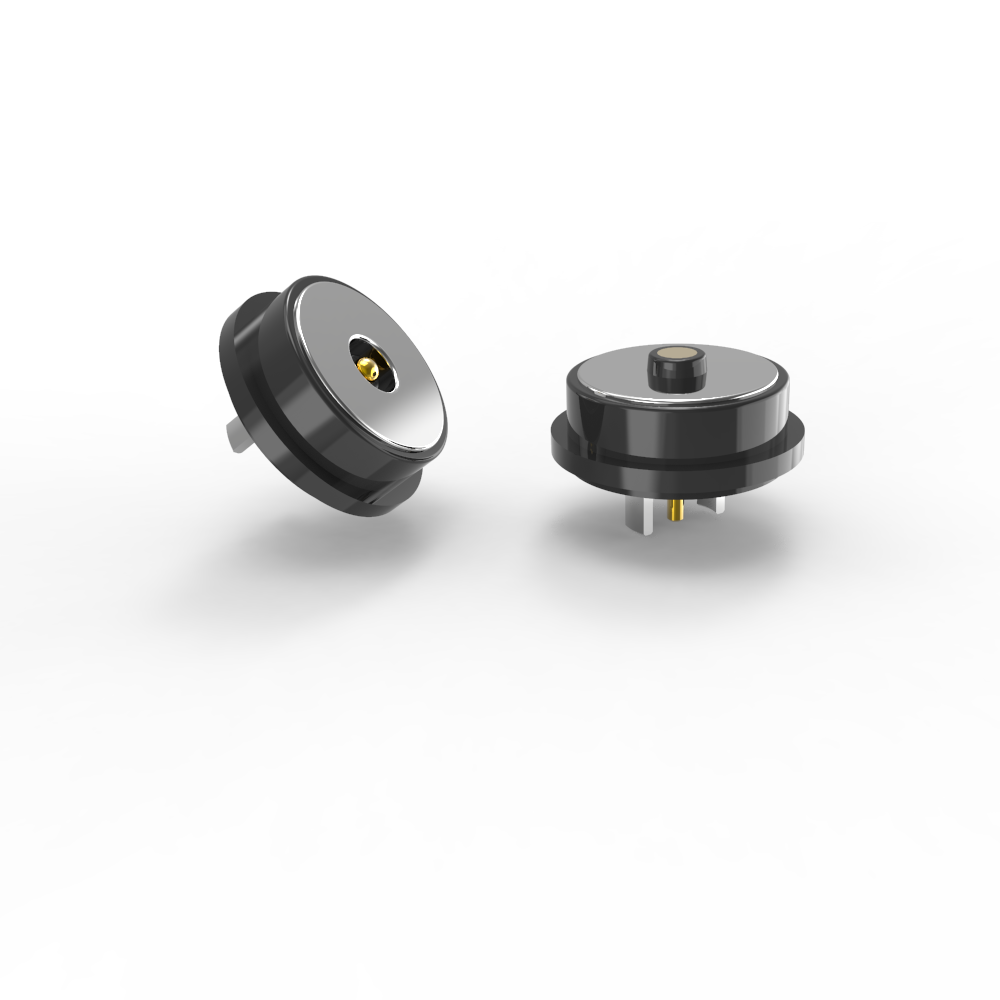

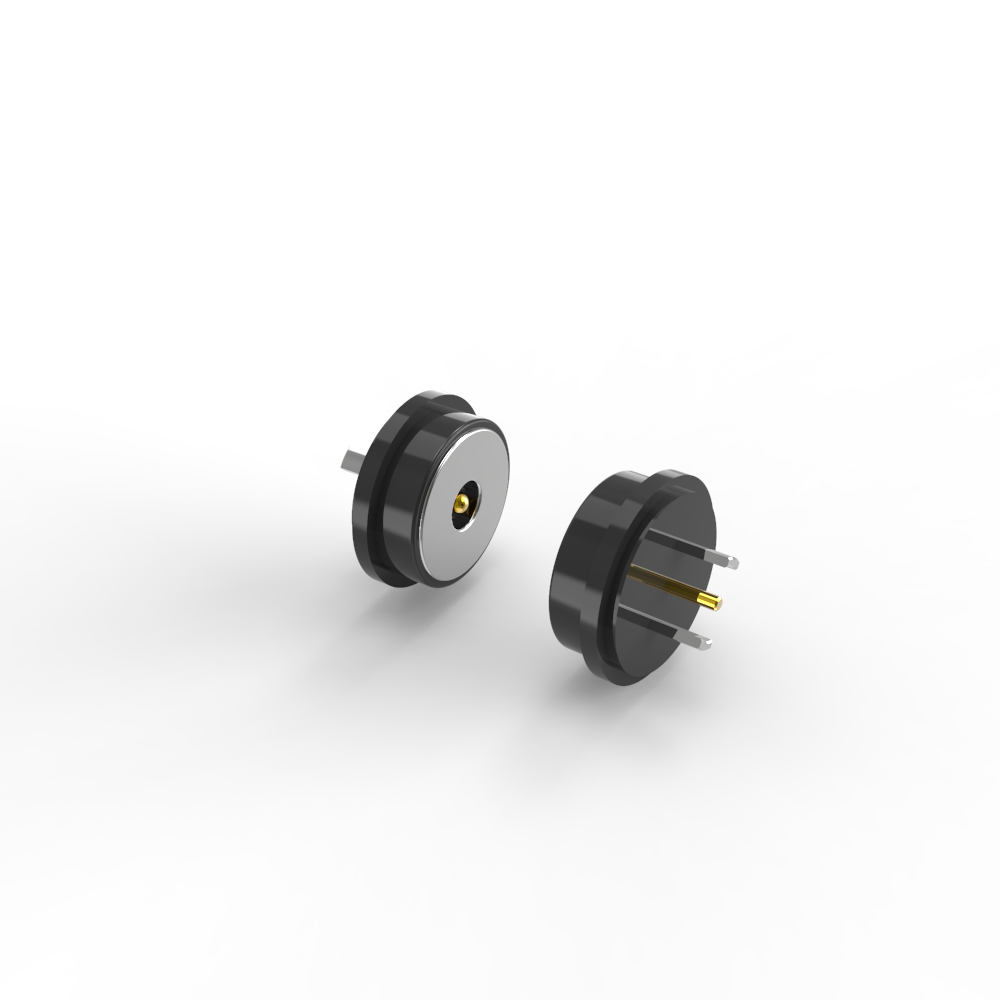

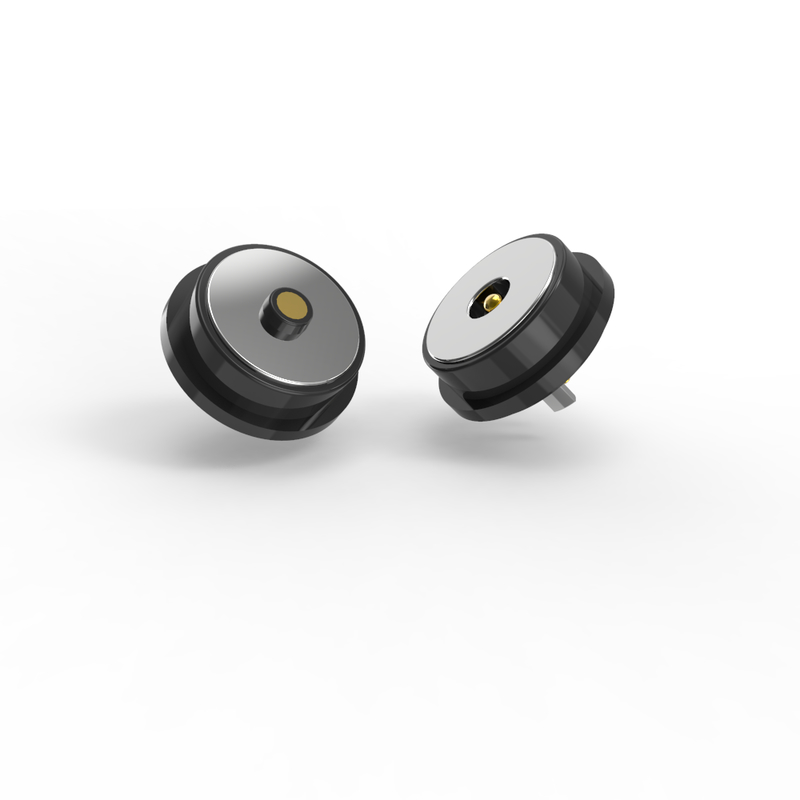

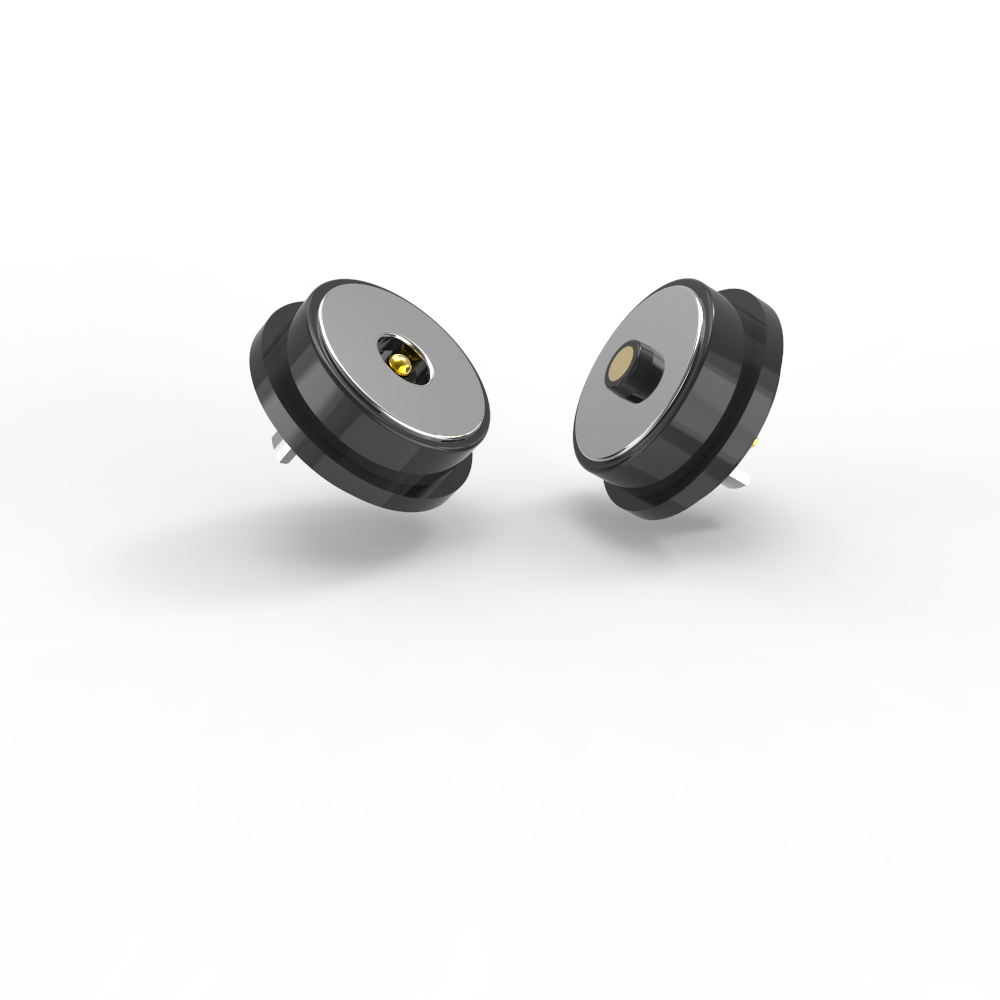

직경 10.0mm 블랙 원형 남성 여성 전자 장치용 자기 연결 장치

직경 10.0mm 블랙 원형 남성 여성 전자 장치용 자기 연결 장치

UPE는 전문 자석 커넥터 및 자석 케이블 커넥터 제조업체입니다.

우리는 당신의 요구 사항을 충족하고 자기 연결 고리를 사용자 정의 서비스를 제공하기 위해 우리의 자신의 전문 디자이너가 있습니다.다른 자기 포고 핀 커넥터 제품과 솔루션은 다른 고객의 필요에 따라 설계 될 수 있습니다..

모든 재료는 RoHS & REACH 규정을 준수합니다.

모든 자기 연결 장치가 100% 단축 및 오픈 서킷 테스트를 통과했습니다.

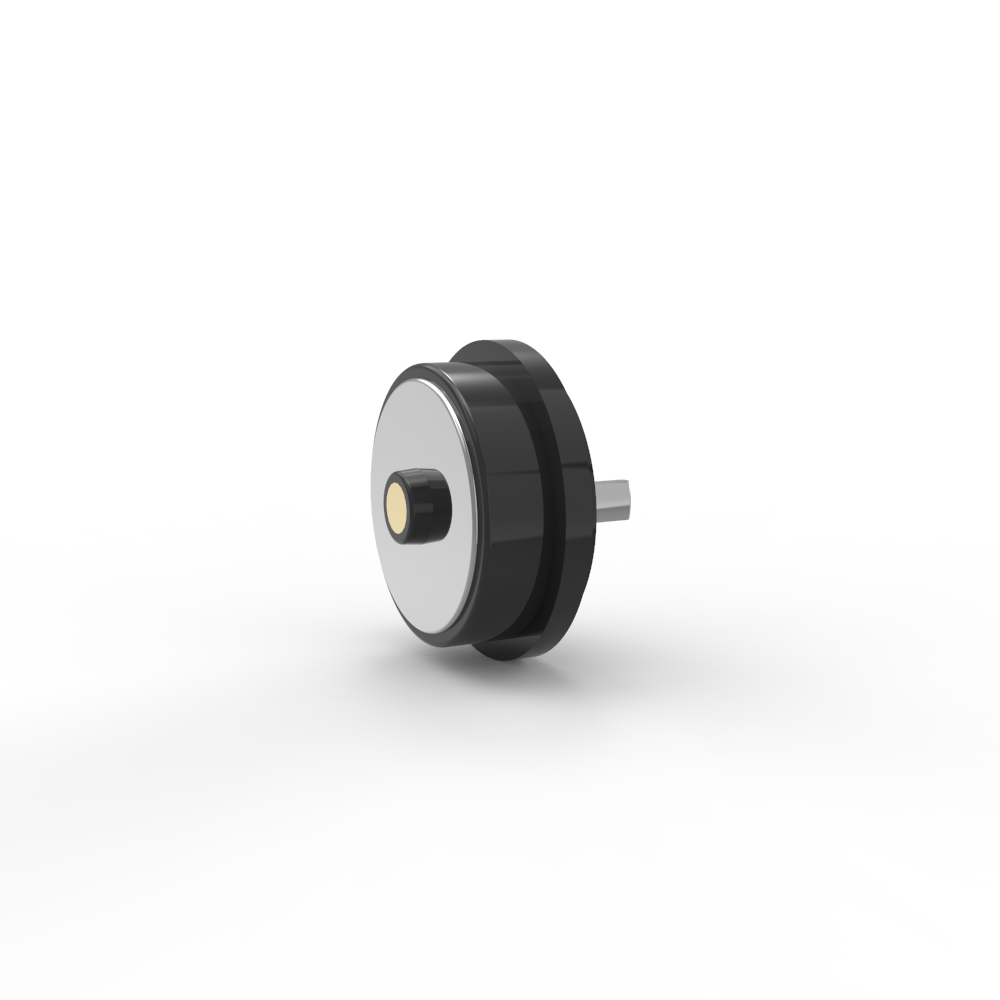

수컷 자석 연결 부품

재료:

플랑저: 납 없는 C6801, 60~100U"Ni 이상 5U"Min Au를 접착한다.
배럴: 납 없는 C6801, 60~100U의 5U "Min Au"를 접착;
스프링:SUS 304 접착 1U"Au;
하우징: 검은색 HTN+30%GF UL94 V-0
껍질: 납 없는 C6801 플래팅 니
자석: NdFeB N52 플래팅 Ni
...기계:
스프링 힘: 70g±20g, 1.0mm 작업 스트로크
뚜라기:1.2mm
기계적 수명:50000 사이클 미니
전기:
전압:120.0V
전류:3.0A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품
소금 스프레이 테스트:48H
.. & 키 검사 차원
... 제품 응용 설명 (다음으로 제한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB 보드의 전송 터미널이 연결될 수 있습니다.
4융합형 주사형조각
5- 와이어는 직접 연결할 수 있습니다.

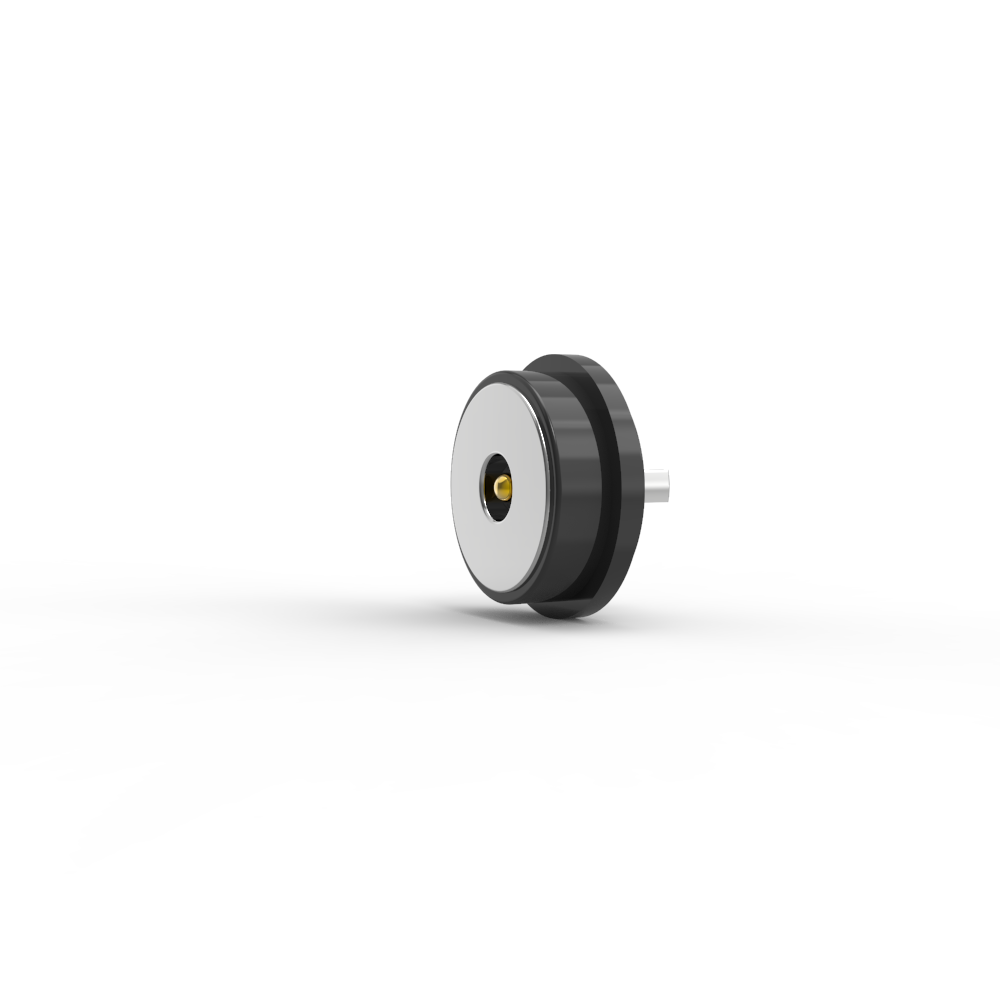

여성 자석 연결 부품

재료:
PIN: 납 없는 C6801, 60~100U의 5U"Min Au를 가공한다.
하우징: 검은색 HTN+30%GF UL94 V-0
껍질: 납 없는 C6801 Ni 접착
자석: NdFeB N52 플래팅 Ni
전기:
전압:120.0V
전류:3.0A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품
소금 스프레이 테스트:48H
...& 키 검사 차원
... 제품 응용 설명 (다음으로 제한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB 보드의 전송 터미널이 연결될 수 있습니다.
4융합형 주사형조각
5- 와이어는 직접 연결할 수 있습니다.

DC 자기 연결 장치 파라미터:

원형 수컷 자기 연결 장치 기술 도면

원형 여성 자기 연결 장치 기술 도면

PCB 레이아웃:

자기 연결 장치의 장점:

●자동 흡수 연결 경험의 인간화 설계

●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.

●생명기간: 최대 10만~200만회

●물질 방지 설계: 장치의 암컷 끝은 먼지 및 물 방지 (IPX8) 를 할 수 있습니다.

●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.

●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.

●제품 단회로 방지 구조 설계 및 오류 방지

●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.

자기 연결 장치 제품 적용:

1.웨어러블 디바이스, 지능형 위치 설정 장비, 어린이용 스마트 팔찌, 스마트 시계, 웨어러블 휴대 전화, 블루투스 헤드셋 등) 데이터 케이블, 충전 케이블,자기 스트립 와이어 끝 연결

2의료 장비,무선 장비,데이터 통신 장비,전자통신 장비,자동화 및 산업 장비,음성 시각 장비

3항공, 항공, 전자, 군사 통신

4자동차, 자동차 내비게이션, 테스트 및 측정 장비

5소비자 전자제품 (모바일 폰, 태블릿 컴퓨터, 블루투스 헤드셋, 카메라, 시계, 휴대용 소비자 전자제품 및 다른 많은 전자 분야)

왜 UPE가 당신의 파트너가 되어야 할까요?

1전문적인 맞춤화 서비스

2빠른 샘플 생산 능력

3엄격한 품질 관리 시스템

4수입 부품으로 가공

5고 정밀 테스트 장비

6합리적인 비용 통제 절차

7제품 환경 표준

UPE로 자기 연결 장치를 주문하는 방법

1요구사항을 제출하세요

우리의 판매 팀과 연락:

이메일: [union@upetech.net]

전화: [+86 13434524996]

온라인 양식: [www.pogopinsconnector.com]

세부사항:

✔ 응용 분야 (예: 의료, 자동차, 소비자 전자 제품)

✔ 커넥터 종류 (예를 들어, 자기 포고 핀, 충전 케이블)

✔ 기술 (전압, 전류, 크기, 방수 등)

✔ 양 및 납품 시간

2맞춤형 솔루션 (필요한 경우)

우리의 엔지니어는 귀하의 요구를 검토하고 사용자 정의 디자인을 제안합니다 (필요한 경우).

우리는 3D 모델, 샘플 또는 기술 도면을 승인하기 위해 공유합니다.

지불 기간:

50% 보증금 (전면 지불): 생산 비용 (소재, 노동력) 을 포함합니다.

50% 잔액 (운송 전에 지불): 양측의 품질 통제와 의지를 보장합니다.

지불 방법:

T/T (금융 송금),PayPal,OCBC 은행

추천:

샘플을 위해 PayPal를 사용하세요 (더 안전합니다.)

대용량 주문에 T/T를 사용하세요 (하수 수수료)

표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일

생산 기간:10-15일

다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카

거래 기간:EXW

화물:항공, 해상, 익스프레스

서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
