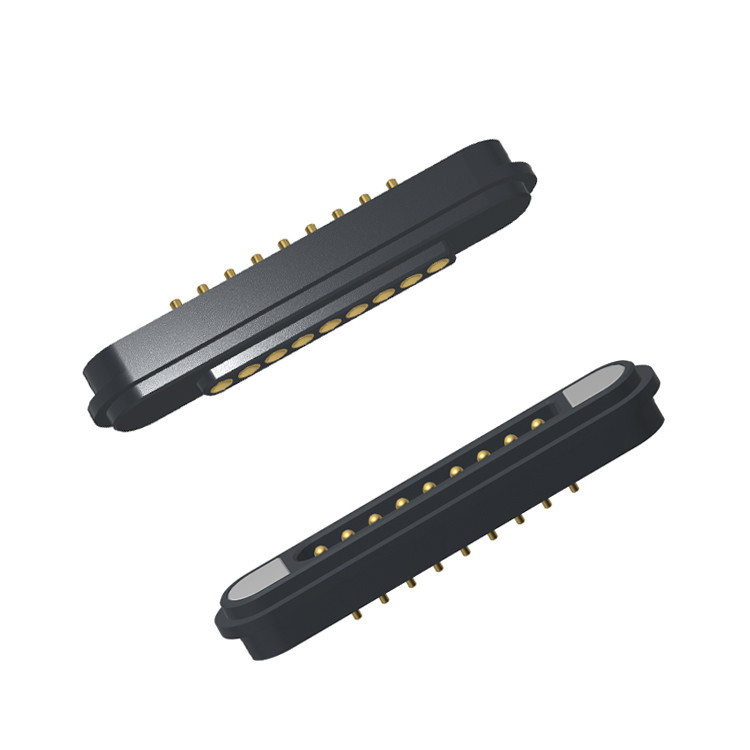

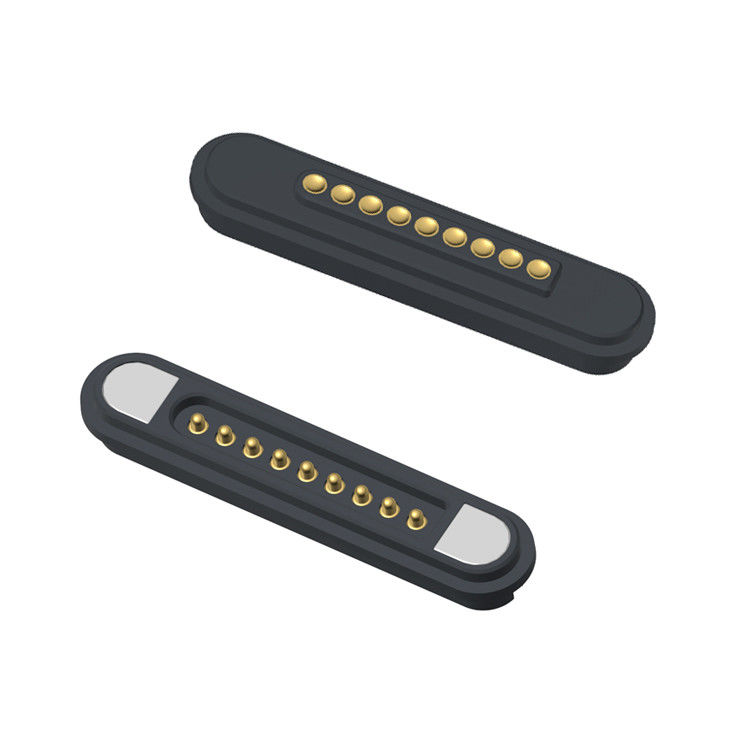

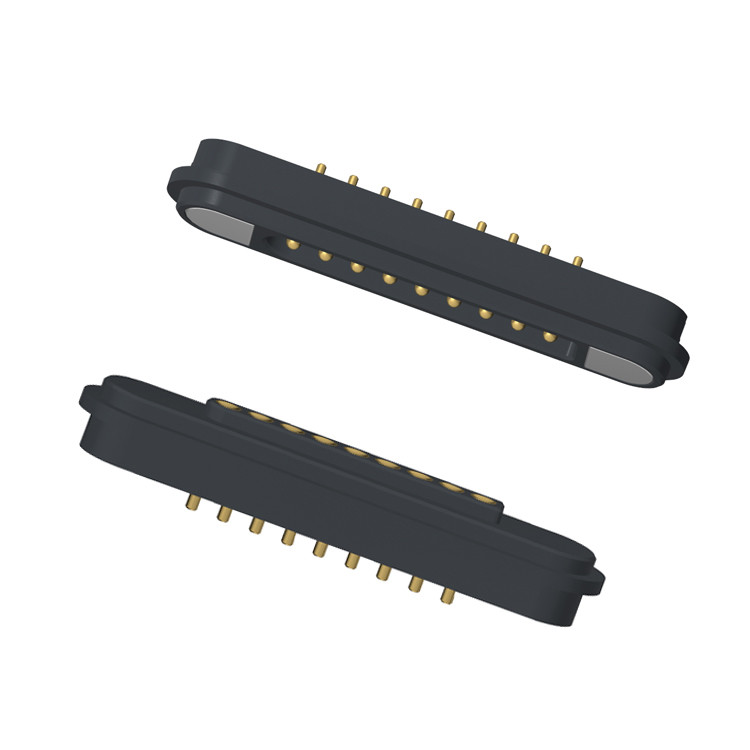

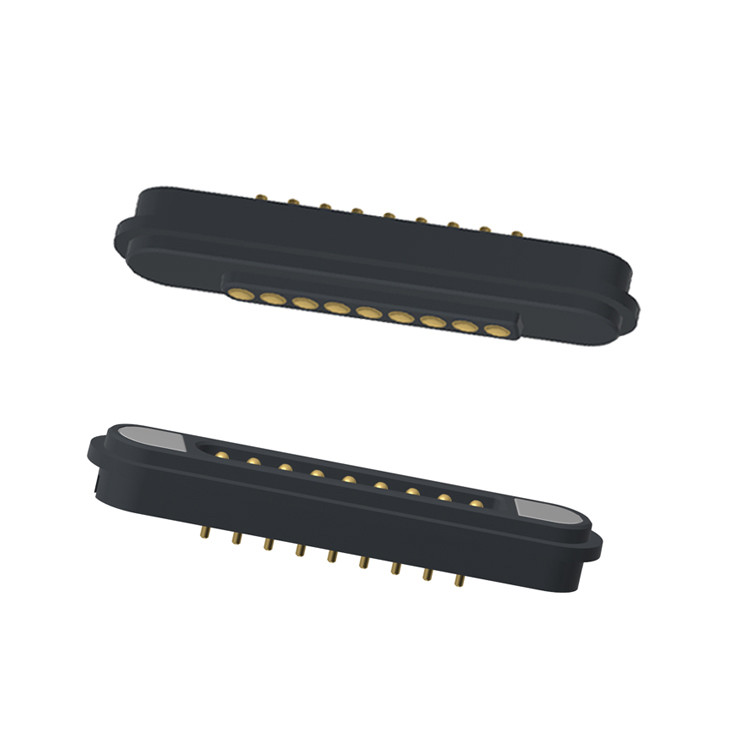

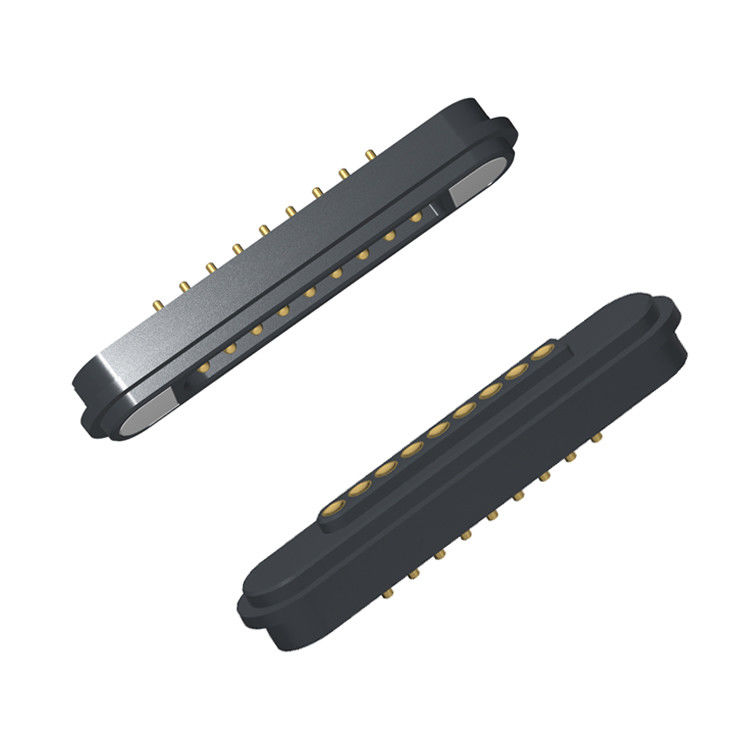

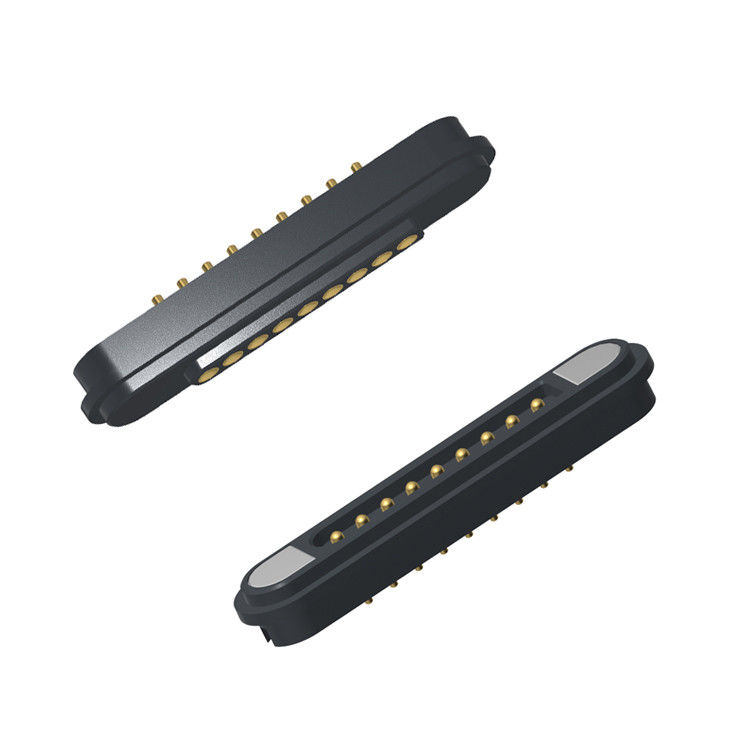

태양 시뮬레이터용 600G 자기 힘 9핀 포고 핀 자기 연결 장치

태양 시뮬레이터용 600G 자기 힘 9핀 포고 핀 자기 연결 장치

UPE 전문 자석 연결 장치 및 케이블 솔루션 제조업체

우리는 전문적인 자기 연결 장치와 자기 케이블 연결 장치를 설계하고 제조합니다.우리 내부 엔지니어링 팀은 완전히 사용자 정의 된 자기 포고 핀 커넥터 솔루션을 만들기 위해 당신과 파트너, 당신의 독특한 요구 사항에 정확하게 맞춘.

자기 연결 장치 및 자기 케이블 연결 장치의 전문 제조업체로서 UPE는 끝에서 끝까지 사용자 정의를 제공합니다.우리의 헌신적인 설계 엔지니어는 귀하의 특정 요구와 과제를 이해하기 위해 직접 당신과 함께 일합니다.그 다음에 우리는 주문형의 자기 포고 핀 커넥터 제품과 통합 솔루션을 개발하여 여러분이 필요로 하는 정확한 자기 연결을 제공합니다.

포고 핀의 접촉 기계적 수명을 보장하기 위해 도면에서 지정된 정의 된 작업 도중을 초과하여 압축하지 마십시오. 과도한 압축은 내부 스프링을 손상시킬 수 있습니다.성능 저하 또는 장애로 이어지는.

소재:

주택:검은색 HTN UL94V-0

포고 핀: 청동 C3604 플래팅 Au 0.125um, 스프링: SUS304
여성 스핀: 구리 접착 Au 0.125um

마그네트: N52 NdFeB 접착 Ni Cu Ni

M에카니컬:

접촉 힘: 80g±20g 1.0mm 작업 도마뱀

남성 및 여성 흡수 수명 테스트: 10,000 사이클

흡수 용량 시험: 암컷 닷킹 흡수 600g±20%

전기:

정량 전압: DC12V; 정량 전압: 3AMax.

스프링 핀의 접촉 저항: 최대 50 밀리오hm.

환경성능:

온도 허용: 260°C

작동 온도: -25°C ~ +80°C

환경 테스트: 소금 스프레이 48 시간

9핀 남성 자석 연결 장치 및 여성 자석 연결 장치 매개 변수:

9pin 남성 자기 연결 장치 기술 도면

9pin 여성 자기 연결 장치 기술 도면

자기 연결 장치의 장점:

1) 자동 흡수 연결 경험; 쉬운 조작;

2) 장비를 더 쉽게 제거하기 위해 자기 인터페이스를 사용합니다.

3) 높은 라이프 사이클. 그것은 50,000-300,000 재 연결 라이프 시간을 지원 합니다.

4) 그것은 쉽게 사용자 정의 방수 디자인, 여성 먼지 단독 및 방수 (IP68) 를 달성 할 수 있습니다;

5) 높은 전류를 지원 (3A-20A), 더 빠른 충전;

6) 우수한 부식 등급 (48H-120H) 가혹한 환경에 대응합니다.

8) 제품 모양 일치 충족, 제품 판매점을 개선하기 위해 사용자 정의 모양;

9) 자석 위치, 자석 사용 및 구조

방향 (이 사용자 지향적이고 사용자 친화적입니다)

10) 탁월한 확장성 인터페이스 (Power Signal Video Audio Jack Etc) 를 달성 할 수 있습니다.

11) 개발 시간은 짧고, 사용자 정의를 위한 저비용 곰팡이;

12) 신뢰성 높은 RF 신호 전송을 제공합니다. 우리의 커넥터는 USB 2입니다.0

자기 연결 장치 제품 적용:

왜 UPE가 당신의 파트너가 되어야 할까요?

1전문적인 맞춤화 서비스
2빠른 샘플 생산 능력
3엄격한 품질 관리 시스템
4수입 부품으로 가공
5고 정밀 테스트 장비
6합리적인 비용 통제 절차
7제품 환경 표준

UPE로 자기 연결 장치를 주문하는 방법

1요구사항을 제출하세요
다음과 같은 세부 정보를 제공하십시오.

.연결 장치 유형 (전력, 데이터, 하이브리드, 방수 등)

.전압 및 전류 등급

.케이블 길이와 사양

.자기 극성 및 정렬 선호

양과 수명

특수 요구 사항 (IP 등급, 보호, 인증 등)

.옵션 1: 우리 웹 사이트에서 RFQ (사고 요청) 양식을 작성하십시오.
.옵션 2: 사양을 직접 이메일로sunion@upetech.net(또는 지정된 연락처)

2사용자 지정 요금을 받습니다.
우리 엔지니어팀은 여러분의 요구사항을 검토할 것입니다.

우리는 경쟁적인 요금을 제공 할 것입니다. 가격 / 납품 시간 / 프로토타입 옵션 (필요한 경우)

3승인 & 확인 명령
제안이 승인되면 설계와 생산 일정을 마무리할 것입니다.

새로운 디자인을 위해, 우리는 테스트를 위해 3D 모델이나 샘플을 제공 할 수 있습니다.

4생산 및 품질 보장
UPE는 엄격한 품질 통제를 통해 주문을 생산합니다.

우리는 요청에 따라 테스트 보고와 인증서를 제공할 수 있습니다.

5빠른 배송 및 지원
귀하의 주문은 선호하는 물류 방법 (DHL, FedEx, 해상 운송, 등) 을 통해 배송됩니다.

우리 팀은 기술 지원과 향후 주문을 위해 계속 사용할 수 있습니다.

지불 기간:

50% 보증금 (전면 지불): 생산 비용 (소재, 노동력) 을 포함합니다.

50% 잔액 (운송 전에 지불): 양측의 품질 통제와 의지를 보장합니다.

지불 방법:

T/T (은행 송금),PayPal,OCBC 은행

추천:

샘플은 페이팔을 사용하세요 (더 안전합니다.)

대용량 주문에 T/T를 사용하세요 (하수 수수료)

표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일

생산 기간:10-15일

다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카

거래 기간:EXW

화물:항공, 해상, 익스프레스

서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
