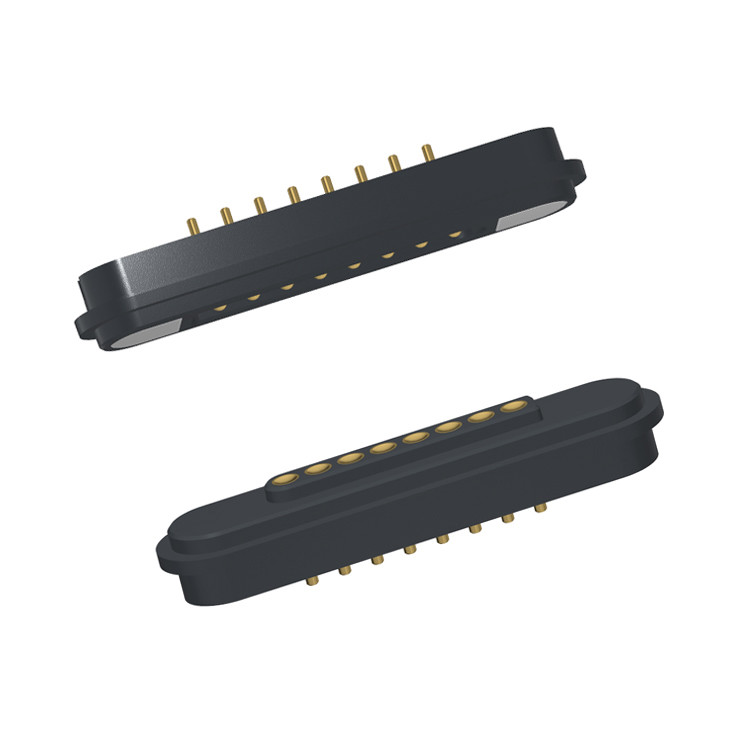

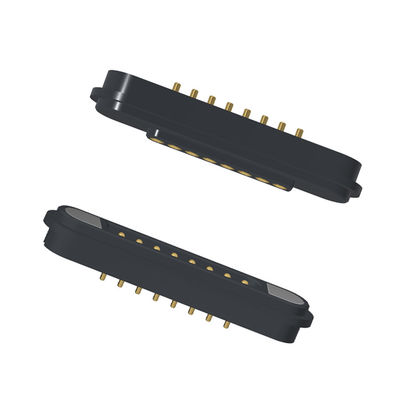

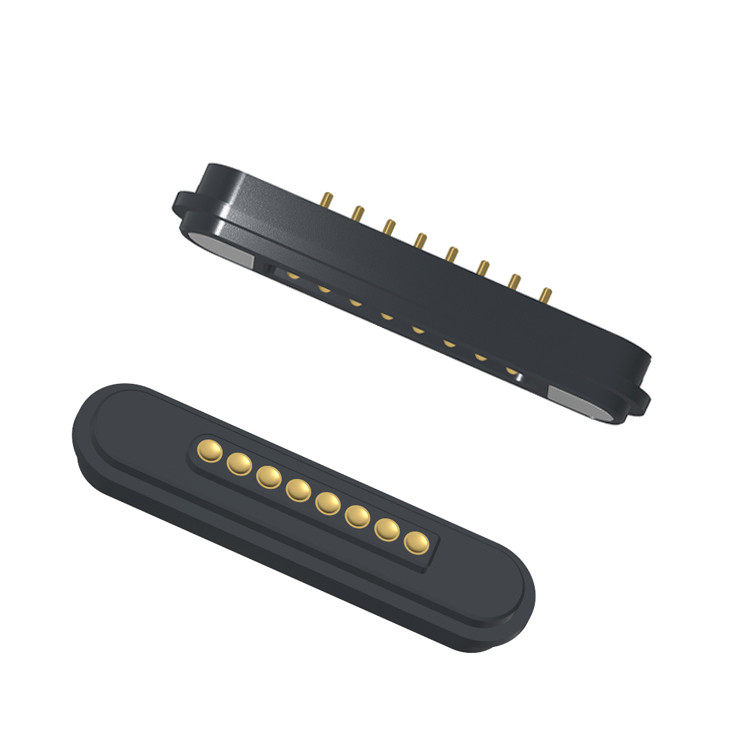

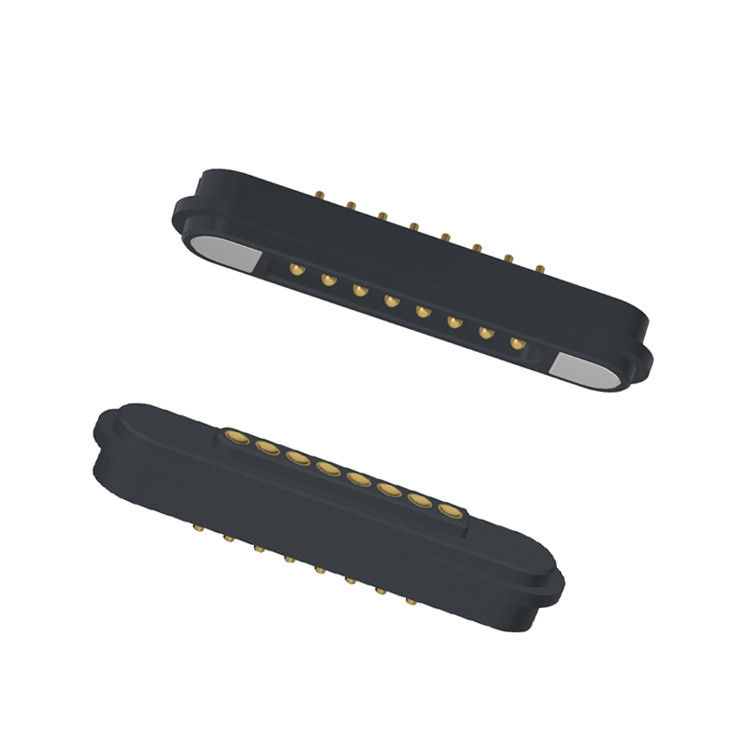

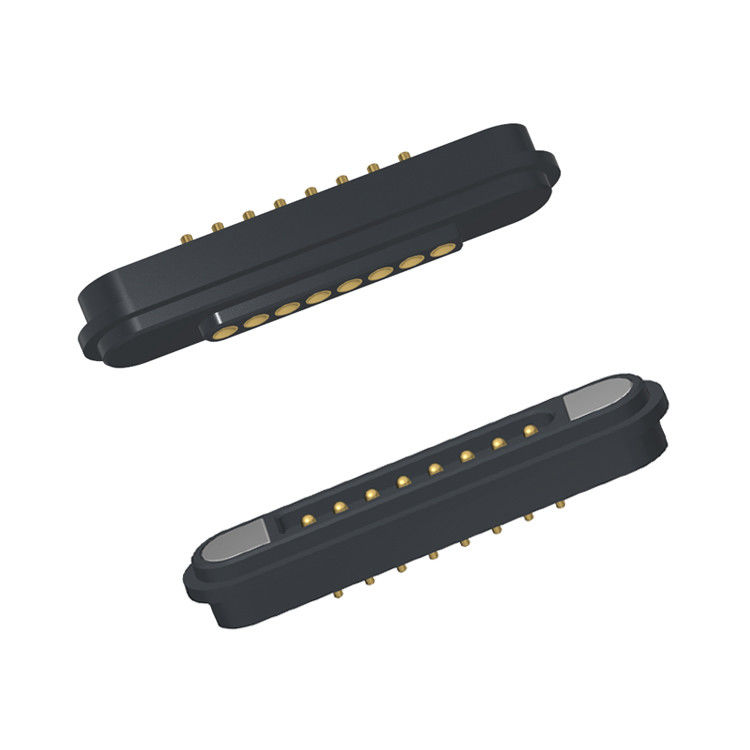

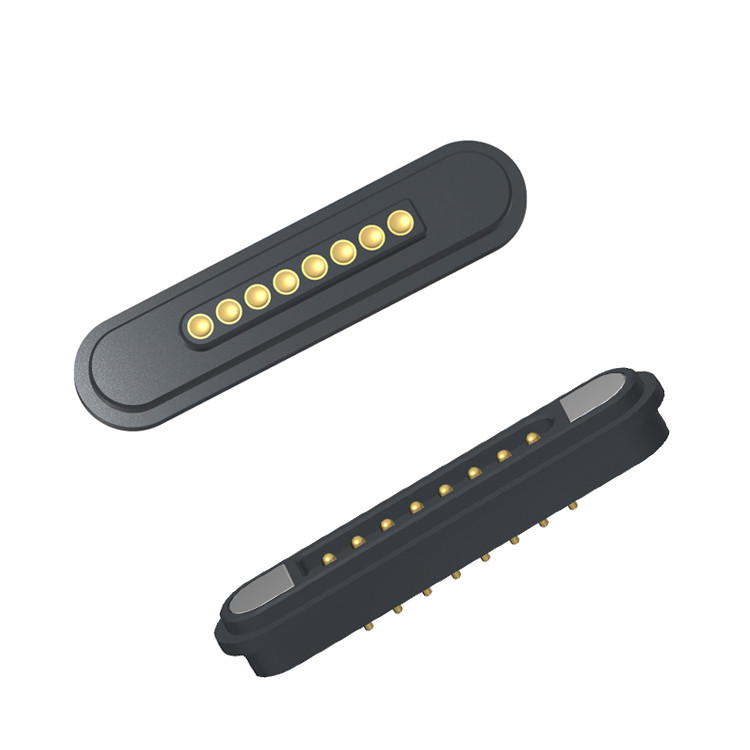

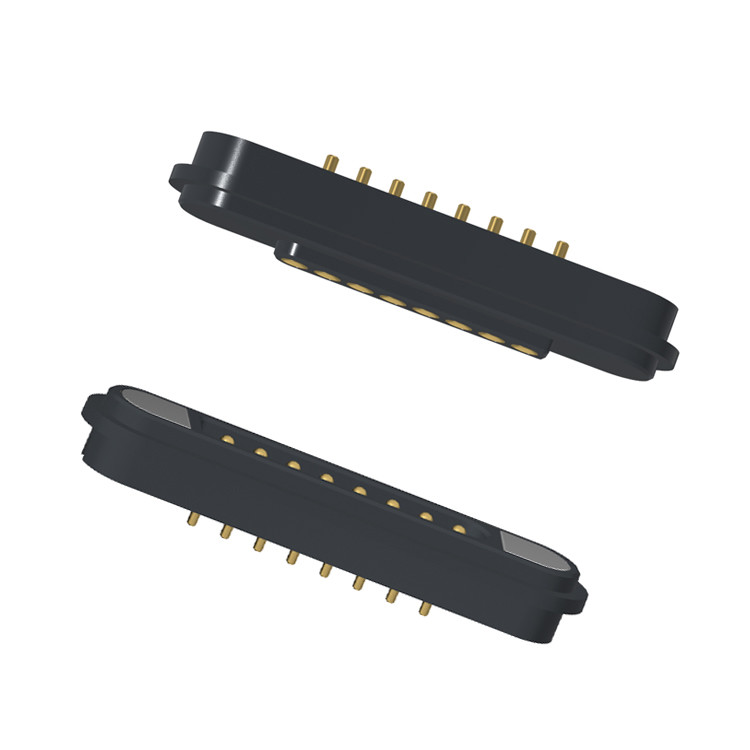

직사각형 8Pin Bbicycle 전자 시스템에 대한 자기 전기 커넥터

직사각형 8Pin Bbicycle 전자 시스템에 대한 자기 전기 커넥터

UPE 전문 자석 연결 장치 및 케이블 솔루션 제조업체

UPE는 전문 자석 커넥터 및 자석 케이블 커넥터 제조업체입니다.
우리는 당신의 요구 사항을 충족하고 자기 연결 고리를 사용자 정의 서비스를 제공하기 위해 우리의 자신의 전문 디자이너가 있습니다.다른 자기 포고 핀 커넥터 제품과 솔루션은 다른 고객의 필요에 따라 설계 될 수 있습니다..

포고 핀의 접촉 기계적 수명을 보장하기 위해 도면에서 지정된 정의 된 작업 도중을 초과하여 압축하지 마십시오. 과도한 압축은 내부 스프링을 손상시킬 수 있습니다.성능 저하 또는 장애로 이어지는.

소재:

주택:검은색 HTN UL94V-0,HTN (고온 나일론)UL94V-0 방화 retardant

포고 핀: 청동 C6801 플래팅 Au 0.125um,높은 전도성, 경식 저항성
여성 스핀: 구리 접착 Au 0.125um

마그네트: N52 NdFeB 접착 Ni Cu Ni

M에카니컬:

접촉 힘: 80g±20g 1.0mm 작업 도마뱀

전체 storke: 1.1mm

남성 및 여성 흡수 수명 테스트: 10,000 사이클

전기:

정량 전압: DC12V; 정량 전압: 3AMax.

스프링 핀의 접촉 저항: 최대 50 밀리오hm.

환경성능:

온도 허용: 260°C

작동 온도: -25°C ~ +80°C

환경 테스트: 소금 스프레이 48 시간

8핀 남성 자석 연결 장치 및 여성 자석 연결 장치 매개 변수:

8pin 남성 자기 연결 장치 기술 도면

8pin 여성 자기 연결 장치 기술 도면

자기 연결 장치의 장점:

1) 자동 흡수 연결 경험; 쉬운 조작;

2) 장비를 더 쉽게 제거하기 위해 자기 인터페이스를 사용합니다.

3) 높은 라이프 사이클. 그것은 50,000-300,000 재 연결 라이프 시간을 지원 합니다.

4) 그것은 쉽게 사용자 정의 방수 디자인, 여성 먼지 단독 및 방수 (IP68) 를 달성 할 수 있습니다;

5) 높은 전류를 지원 (3A-20A), 더 빠른 충전;

6) 우수한 부식 등급 (48H-120H) 가혹한 환경에 대응합니다.

8) 제품 모양 일치 충족, 제품 판매점을 개선하기 위해 사용자 정의 모양;

9) 자석 위치, 자석 사용 및 구조

방향 (이 사용자 지향적이고 사용자 친화적입니다)

10) 탁월한 확장성 인터페이스 (Power Signal Video Audio Jack Etc) 를 달성 할 수 있습니다.

11) 개발 시간은 짧고, 사용자 정의를 위한 저비용 곰팡이;

12) 신뢰성 높은 RF 신호 전송을 제공합니다. 우리의 커넥터는 USB 2입니다.0

자기 연결 장치 제품 적용:

1착용 가능한 장치 및 휴대용 전자:

장치:스마트 시계, 피트니스 추적기, 스마트 손목밴드 (어린이/성년자), 웨어러블 폰/모바일 장치, 블루투스 헤드셋, VR/AR 헤드셋, 스마트 안경

혜택:매우 높은 가치입니다. 방수 (IP67/IP68) 유지보수가 쉽습니다. 땀과 빈번한 연결 주기를 견딜 수 있습니다. 케이블을 넘어지는 손상을 방지합니다.잠자는 동안 충전하기에 이상적입니다.예를 들어, 시계) 가 어린이 또는 숙련성 문제가있는 사용자에게 쉽습니다.

2의료 장비:

장치:휴대용 모니터, 웨어러블 센서, 진단 장비, 환자 침대의 장치, 휴대용 스캐너, 재충전 가능한 수술 도구.

혜택:밀폐 된 소켓 주위의 신속한 살균 / 청소를 촉진합니다. 모니터링에 중요한 우연한 단절을 방지합니다. 환자 / 직원을위한 안전하고 쉬운 연결.반복 사용으로 인한 항구 손상을 줄입니다..

3산업, 자동화 및 시험 장비:

장치:휴대용 스캐너/PDA, 휴대용 테스트 미터, 센서, 로봇 (도킹/충전), 컨트롤 패널, 견고한 태블릿, 현장 서비스 장비

혜택:우수한 진동/충격 저항성. 밀폐 된 커넥터는 혹독한 환경 (먼지, 습기, 화학물질) 에 견딜 수 있습니다. 블라인드 매칭은 좁은 공간에서 연결을 단순화합니다.기술자들에 의해 자주 연결/부착되는 내구성.

4통신, 데이터 통신 및 오디오 비주얼:

장치:라우터/모덱 (서비스 포트), 컨퍼런스 전화기, 휴대용 스피커, 마이크, 전문 오디오 인터페이스, 네트워크 테스트 장비, 스트리밍 장치

혜택:안전 데이터 / 전력 연결 우연한 당기는 저항. 서비스 중에 손상으로부터 민감한 장치 포트를 보호. 깨끗한 미적 통합. 고속 데이터 전송을 지원 할 수 있습니다.

5항공, 항공우주 및 군사 통신:

장치:항공기 테스트 장비, 휴대용 통신 라디오, 견고한 태블릿 / 디스플레이, 도킹 스테이션, 지상 지원 장비, 군인용 전자제품.

혜택:내구성 및 신뢰성을 위해 중요합니다. 충격, 진동 및 극한 환경에 대한 높은 저항성. 미션-비판적 시나리오에서 필수적인 안전한 연결. 종종 엄격한 MIL-STD 사양을 충족합니다.오염물질에 대한 밀폐.

6자동차 및 운송:

장치:차량 내 충전 포트 (여객용), 진단 OBD-II 둥글 (반 영구), 자동차 내비게이션 시스템 (도킹), 함대 추적 장치, 테스트 장비 (ECU 프로그래밍).

혜택:차량의 진동에 견딜 수 있다. 승객 충전 장치에 대한 쉬운 "눈먼" 연결. 단말기/데이터 로거에 대한 안전한 연결. 값비싼 차량 포트를 보호한다.

7소비자 전자제품:

장치:스마트 폰, 태블릿, 노트북 (보단 흔하지 않음), 블루투스 헤드셋/이어패드, 디지털 카메라, 드론, 파워뱅크, 전자 리더, 게임 컨트롤러, 스마트 홈 장치.

혜택:대량 시장 드라이버. 궁극적인 사용자 편의성. 포트 손상을 방지 (대부분의 수리 비용). 더 얇은 장치 디자인을 가능하게 한다. 빠른 충전 및 고속 데이터 지원.물/먼지 저항성 (특히 휴대용).

왜 UPE가 당신의 파트너가 되어야 할까요?

1전문적인 맞춤화 서비스
2빠른 샘플 생산 능력
3엄격한 품질 관리 시스템
4수입 부품으로 가공
5고 정밀 테스트 장비
6합리적인 비용 통제 절차
7제품 환경 표준

UPE로 자기 연결 장치를 주문하는 방법

1요구사항을 제출하세요
다음과 같은 세부 정보를 제공하십시오.

.연결 장치 유형 (전력, 데이터, 하이브리드, 방수 등)

.전압 및 전류 등급

.케이블 길이와 사양

.자기 극성 및 정렬 선호

양과 수명

특수 요구 사항 (IP 등급, 보호, 인증 등)

.옵션 1: 우리 웹 사이트에서 RFQ (사고 요청) 양식을 작성하십시오.
.옵션 2: 사양을 직접 이메일로sunion@upetech.net(또는 지정된 연락처)

2사용자 지정 요금을 받습니다.
우리 엔지니어팀은 여러분의 요구사항을 검토할 것입니다.

우리는 경쟁적인 요금을 제공 할 것입니다. 가격 / 납품 시간 / 프로토타입 옵션 (필요한 경우)

3승인 & 확인 명령
제안이 승인되면 설계와 생산 일정을 마무리할 것입니다.

새로운 디자인을 위해, 우리는 테스트를 위해 3D 모델이나 샘플을 제공 할 수 있습니다.

4생산 및 품질 보장
UPE는 엄격한 품질 통제를 통해 주문을 생산합니다.

우리는 요청에 따라 테스트 보고와 인증서를 제공할 수 있습니다.

5빠른 배송 및 지원
귀하의 주문은 선호하는 물류 방법 (DHL, FedEx, 해상 운송, 등) 을 통해 배송됩니다.

우리 팀은 기술 지원과 향후 주문을 위해 계속 사용할 수 있습니다.

지불 기간:

50% 보증금 (전면 지불): 생산 비용 (소재, 노동력) 을 포함합니다.

50% 잔액 (운송 전에 지불): 양측의 품질 통제와 의지를 보장합니다.

지불 방법:

T/T (은행 송금),PayPal,OCBC 은행

추천:

샘플은 페이팔을 사용하세요 (더 안전합니다.)

대용량 주문에 T/T를 사용하세요 (하수 수수료)

표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일

생산 기간:10-15일

다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카

거래 기간:EXW

화물:항공, 해상, 익스프레스

서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
