| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | SM-100-A06-91 /SM-100-B06-101 |
| 문서: | SM-100-A06-91.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자석 커넥터 | 피치: | 2.2 밀리미터 |
|---|---|---|---|
| 핀 번호: | 6pin | 소재: | 황동, ndfeb, Htn |
| 전단력: | 80g ± 20g | 일하는 Storke: | 1.0 밀리미터 |
| 전류: | 3.0A | 전압: | 12V |
| 작동 온도 :: | -25C 내지 +80C | 콘택 저항: | 50mΩ 최대 (PIN) |

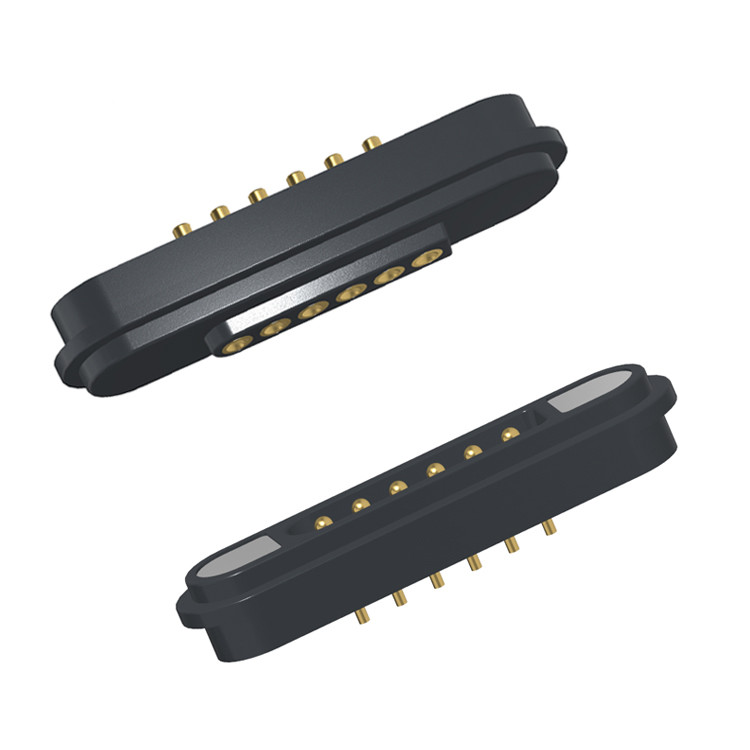

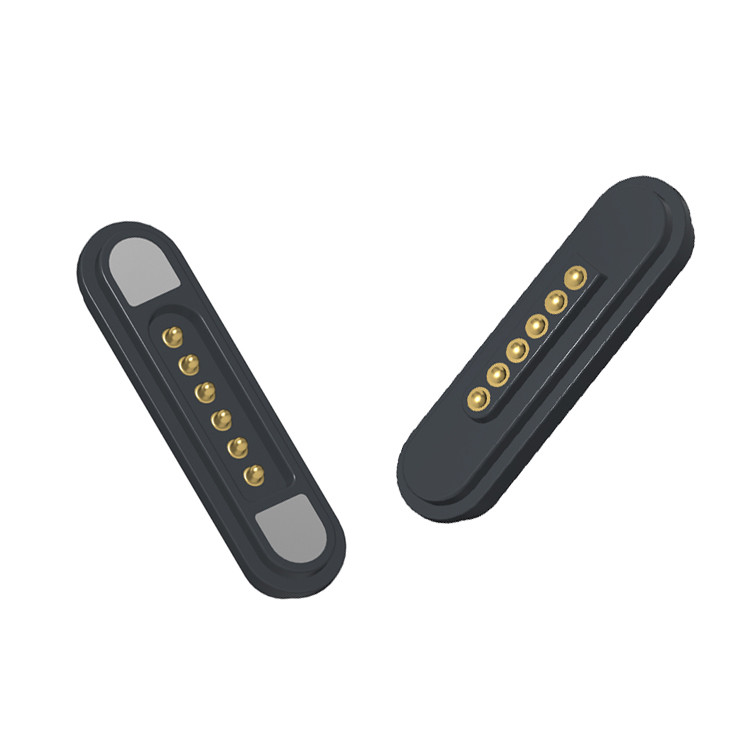

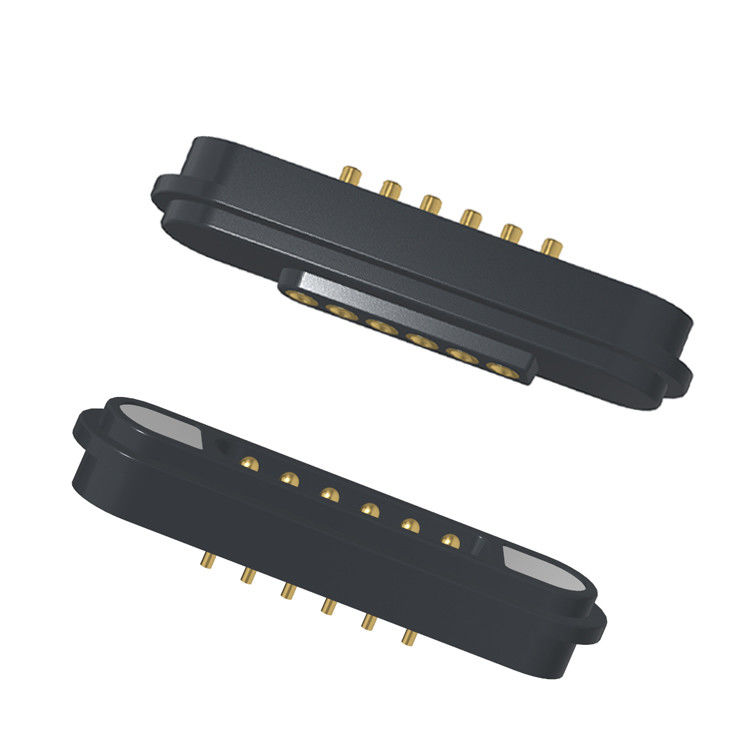

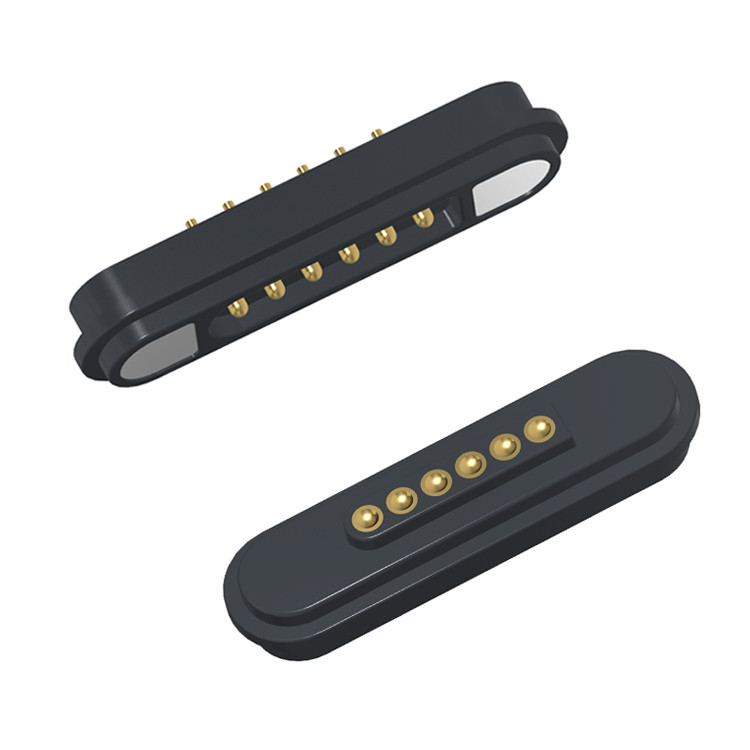

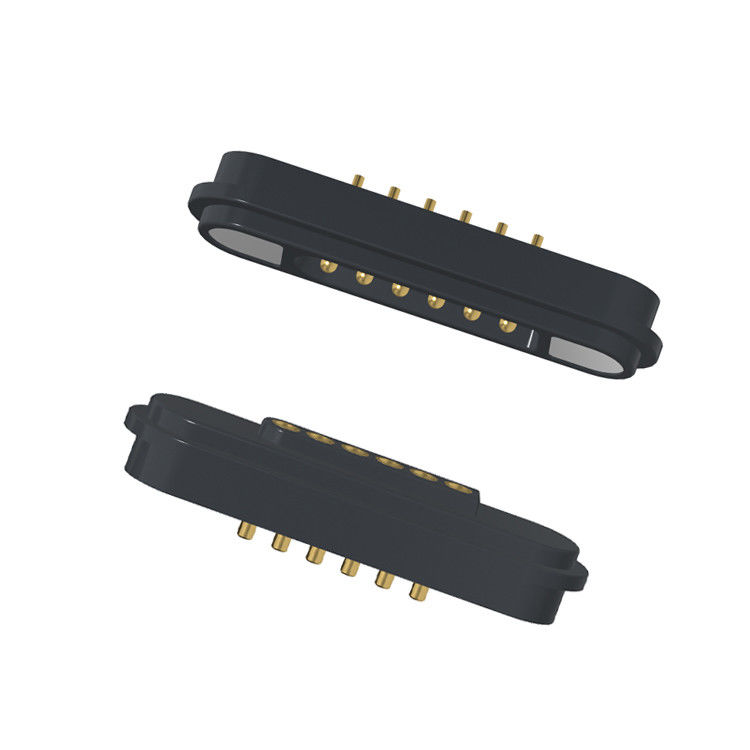

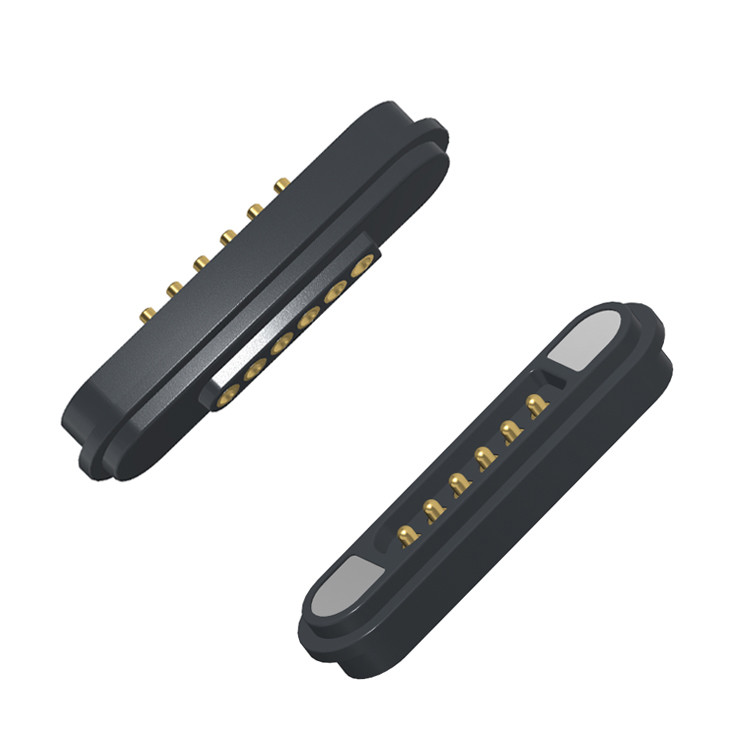

6 위치 마그네트 스프링 로딩 포고 핀 커넥터 전기 자기 전력 커넥터
맞춤형 디자인. 신뢰할 수 있는 성능. 종합 솔루션.
에UPE, 우리는 고품질의전자기 연결 장치그리고전자기 케이블 커넥터전문 엔지니어와 설계자들로 구성된 내부 팀과 함께 다양한 산업에 혁신적인 정밀 엔지니어링 솔루션을 제공합니다.소비자 전자제품 포함의료기기, 사물인터넷, 산업용 애플리케이션.
포고 핀의 접촉 기계적 수명을 보장하기 위해 도면에서 지정된 정의 된 작업 도중을 초과하여 압축하지 마십시오. 과도한 압축은 내부 스프링을 손상시킬 수 있습니다.성능 저하 또는 장애로 이어지는.
소재:
주택:검은색 HTN UL94V-0,HTN (고온 나일론)UL94V-0 방화 retardant
포고 핀: 청동 C6801 플래팅 Au 0.125um,높은 전도성, 경식 저항성
여성 핀: 청동 C6801 플래팅 Au 0.125um,낮은 접촉 저항, 착용 저항
마그네트: N52 NdFeB 접착 Ni Cu Ni,높은 자기 흐름 (≥1.4T), 부식 보호
HTN 하우징 (UL94V-0): 고온 환경에 적합하며 불화성 안전 표준을 충족합니다.
구리 C6801 핀: 좋은 가공성과 전도성; 금 접착은 내구성 및 접촉 저항을 향상시킵니다.
N52 마그네트 Ni-Cu-Ni 플래팅: 높은 자기 강도 (N52는 가장 강한 상업적 품질) 로 진열 저항성 플래팅.
M에카니컬:
접촉 힘: 80g±20g 1.0mm 작업 도마뱀
전체 storke: 1.1mm
남성 및 여성 흡수 수명 테스트: 10,000 사이클
전기:
정량 전압: DC12V; 정량 전압: 3AMax.
스프링 핀의 접촉 저항: 최대 50 밀리오hm.
환경성능:
작동 온도: -25°C ~ +80°C
환경 테스트: 24시간 소금 스프레이
6핀 남성 자기 연결 장치와 여성 자기 연결 장치 매개 변수
|
이름 |
자기 연결 장치 |
|
종류 |
남성/여성 |
|
핀 |
6pin |
|
피치 |
20.2mm |
|
색상 |
검은색 |
|
포고 핀 |
금속 C6801 플래팅 Au 0.125um |
|
여성 스핀 |
금속 C6801 플래팅 Au 0.125um |
|
주택 |
검은색 HTN UL94V-0 |
| 자석 |
N52 NdFeB 접착 Ni Cu Ni |
|
스프링 힘 |
80g±20시, 1시0mm 작업하는 뚜라기. |
|
기계적 수명 |
101000 사이클 분.. |
|
전류 |
3.0Amax |
|
전압 |
DC12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
25°C ~ +80°C |
|
소금 스프레이 테스트 |
24시간 |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
6pin 남성 자기 연결 장치 기술 도면
6pin 여성 자기 연결 장치 기술 도면
자기 연결 장치의 장점:
1힘없는 연결성
✔ 자동 흡수 ∙ 스마트하고 사용자 친화적 인 설계는 자기 정렬로 즉각적이고 안전한 연결을 가능하게합니다.
✔ 떨어지지 않도록 보호 합니다. 충전 인터페이스에서 쉽게 분리되면서 장치가 안정적으로 유지되면서 우연히 떨어지는 것을 줄입니다.
2비교할 수 없는 내구성
✔ 연장 된 수명 100만~200만 회로 가용성, 장기 신뢰성
✔ IPX8 방수 및 먼지 방지
3고성능 충전 및 데이터 전송
✔ 급속 충전 (5A10A) 빠른 전력 공급을 위해 높은 전류 전송을 지원합니다.
✔ 초고속 신호 전송3, 안정적인 고주파 성능을 가진 비디오 / 오디오 신호 전송을 가능하게합니다.
4사용자 정의 가능한 안전 디자인
✔ 미적 유연성
✔ 단전 방지 및 실수 방지 ∙ 악용 및 전기 장애 에 대한 내장 보호
자기 연결 장치 제품 적용:
왜 UPE가 당신의 파트너가 되어야 할까요?
1전문적인 맞춤화 서비스
2빠른 샘플 생산 능력
3엄격한 품질 관리 시스템
4수입 부품으로 가공
5고 정밀 테스트 장비
6합리적인 비용 통제 절차
7제품 환경 표준
UPE로 자기 연결 장치를 주문하는 방법
1요구사항을 제출하세요
다음과 같은 세부 정보를 제공하십시오.
.연결 장치 유형 (전력, 데이터, 하이브리드, 방수 등)
.전압 및 전류 등급
.케이블 길이와 사양
.자기 극성 및 정렬 선호
양과 수명
특수 요구 사항 (IP 등급, 보호, 인증 등)
.옵션 1: 우리 웹 사이트에서 RFQ (사고 요청) 양식을 작성하십시오.
.옵션 2: 사양을 직접 이메일로sunion@upetech.net(또는 지정된 연락처)
2사용자 지정 요금을 받습니다.
우리 엔지니어팀은 여러분의 요구사항을 검토할 것입니다.
우리는 경쟁적인 요금을 제공 할 것입니다. 가격 / 납품 시간 / 프로토타입 옵션 (필요한 경우)
3승인 & 확인 명령
제안이 승인되면 설계와 생산 일정을 마무리할 것입니다.
새로운 디자인을 위해, 우리는 테스트를 위해 3D 모델이나 샘플을 제공 할 수 있습니다.
4생산 및 품질 보장
UPE는 엄격한 품질 통제를 통해 주문을 생산합니다.
우리는 요청에 따라 테스트 보고와 인증서를 제공할 수 있습니다.
5빠른 배송 및 지원
귀하의 주문은 선호하는 물류 방법 (DHL, FedEx, 해상 운송, 등) 을 통해 배송됩니다.
우리 팀은 기술 지원과 향후 주문을 위해 계속 사용할 수 있습니다.
지불 기간:
50% 보증금 (전면 지불): 생산 비용 (소재, 노동력) 을 포함합니다.
50% 잔액 (운송 전에 지불): 양측의 품질 통제와 의지를 보장합니다.
지불 방법:
T/T (은행 송금),PayPal,OCBC 은행
추천:
샘플은 페이팔을 사용하세요 (더 안전합니다.)
대용량 주문에 T/T를 사용하세요 (하수 수수료)
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
