| Place of Origin: | China |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| Model Number: | RM-100-A04-51 /RM-100-B04-61 |
| 문서: | RM-100-A04-51.pdf |
| Minimum Order Quantity: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 전자기 연결 장치 | 피치: | 2.2 밀리미터 |
|---|---|---|---|
| 핀 번호: | 4개 핀 | 소재: | 황동, ndfeb, Htn |
| 전단력: | 80g ± 20g | 일하는 Storke: | 1.0 밀리미터 |
| Current: | 3.0A | 전압: | 12V |
| Operation Temperature:: | -25℃ to +80℃ | 콘택 저항: | 50mΩ 최대 (PIN) |

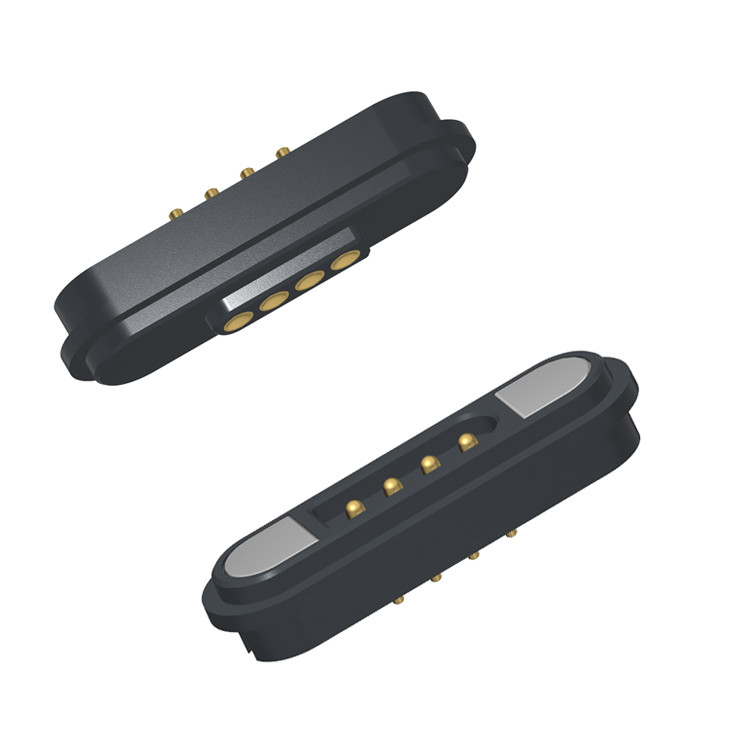

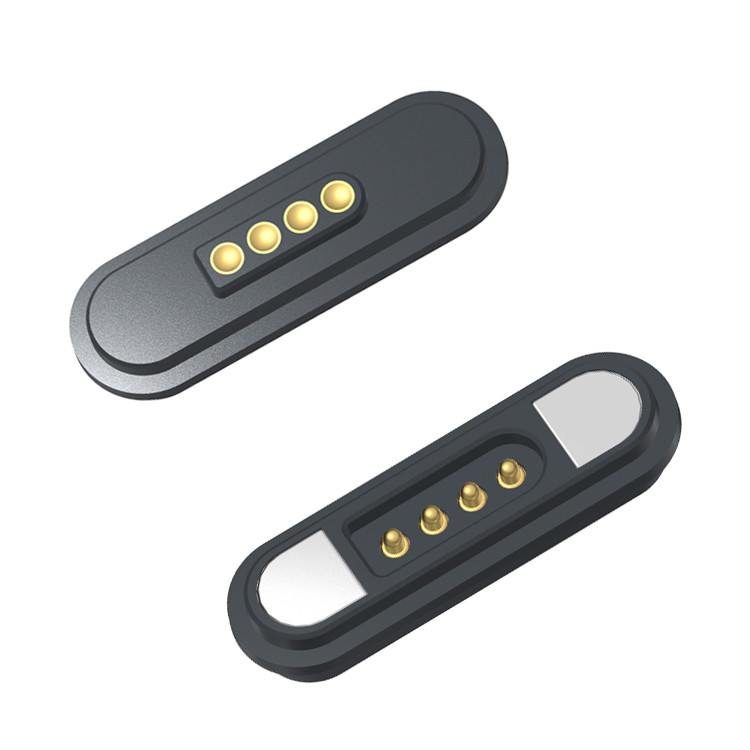

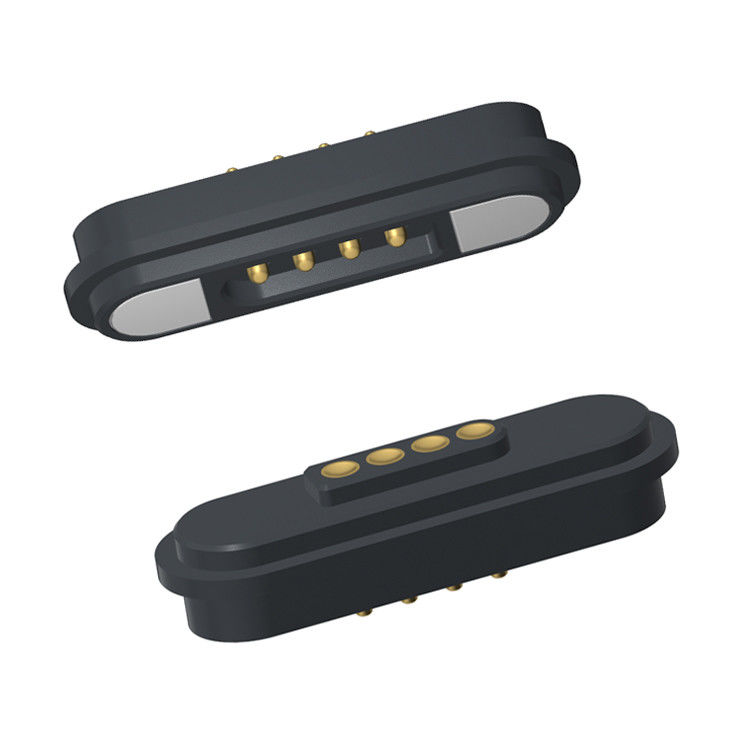

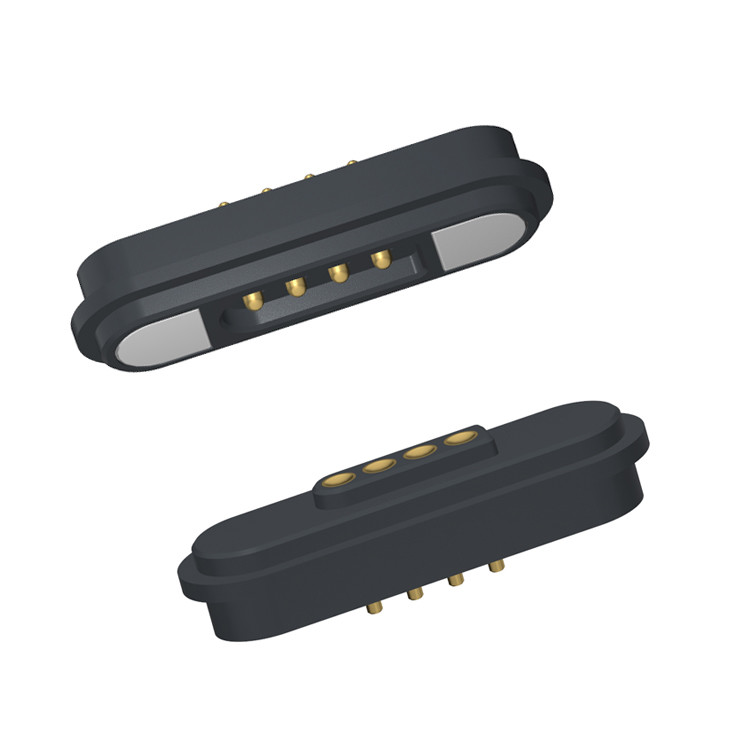

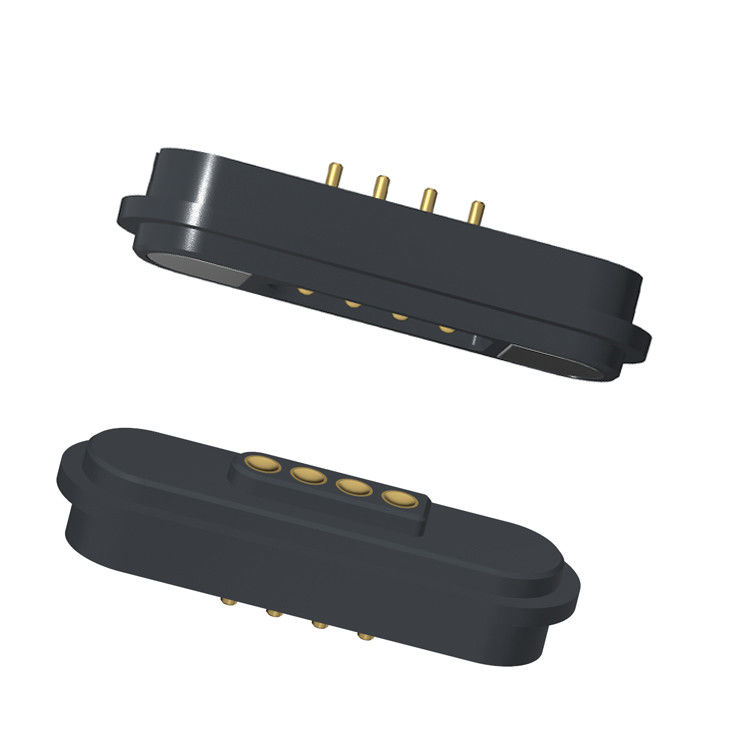

2.2MM 피치 4핀 마그네틱 커넥터 3A 수컷 및 암컷 DC 전원 충전기 터미널.
UPE – 전문 마그네틱 커넥터 및 케이블 제조업체 | 맞춤형 솔루션
UPE는 다양한 산업 분야에 혁신적이고, 신뢰할 수 있으며, 맞춤형 연결 솔루션을 제공하는 고성능 마그네틱 커넥터 및 마그네틱 케이블 커넥터 설계 및 제조 분야의 신뢰할 수 있는 리더입니다.
포고 핀의 접촉 기계적 수명을 보장하기 위해, 도면에 명시된 정의된 작동 스트로크 이상으로 절대 압축하지 마십시오. 과도한 압축은 내부 스프링을 손상시켜 성능 저하나 고장을 유발할 수 있습니다.
재료:
-하우징: 블랙 HTN UL94V-0
-포고 핀: 황동 C6801 도금 Au 0.125um
-암핀: 황동 C6801 도금 Au 0.125um
-자석: N52 NdFeB 도금 Ni Cu Ni
M역학:
-접촉력: 1.0mm 작동 스트로크에서 80g±20g
-전체 스트로크: 1.1mm
-수컷 및 암컷 흡착 수명 테스트: 10,000사이클
전기적 특성:
-정격 전압: DC12V; 정격 전압: 3AMax.
-스프링 핀의 접촉 저항: 50밀리옴 Max.
환경 성능:
-작동 온도: -25℃ ~ +80℃
-환경 테스트: 염수 분무 24시간
4핀 수컷 마그네틱 커넥터 & 암컷 마그네틱 커넥터 파라미터:
|
이름 |
마그네틱 커넥터 |
|
유형 |
수컷/암컷 |
|
핀 |
4핀 |
|
피치 |
2.2mm |
|
색상 |
검정색 |
|
포고 핀 |
황동 C6801 도금 Au 0.125um |
|
암핀 |
황동 C6801 도금 Au 0.125um |
|
하우징 |
블랙 HTN UL94V-0 |
| 자석 |
N52 NdFeB 도금 Ni Cu Ni |
|
스프링 힘 |
80g±20g, at 1.0mm 작동 스트로크. |
|
기계적 수명 |
10000 사이클 Min.. |
|
전류 |
3.0AMax |
|
전압 |
DC12V |
|
접촉 저항 |
50mΩ Max (PIN). |
|
작동 온도 |
25℃to +80℃ |
|
염수 분무 테스트 |
24H |
|
인증 |
ROHS 또는 REACH 준수 제품 |
|
테스트 |
100% 개방 및 단락 테스트 |
4핀 수컷 마그네틱 커넥터 기술 도면
4핀 암컷 마그네틱 커넥터 기술 도면
마그네틱 커넥터의 장점:
1. 손쉬운 연결
✔ 자동 흡착 – 스마트하고 사용자 친화적인 디자인으로 마그네틱 정렬을 통해 즉각적이고 안전한 연결을 가능하게 합니다.
✔ 낙하 방지 – 장치를 안정적으로 유지하면서 충전 인터페이스에서 쉽게 분리되어 우발적인 낙하를 줄입니다.
2. 타의 추종을 불허하는 내구성
✔ 수명 연장 – 100,000–200,000 사이클로 평가되어 장기적인 신뢰성을 보장합니다.
✔ IPX8 방수 및 방진 – 혹독한 환경(30분 동안 1M까지 잠수)을 위해 설계된 암컷 단자.
3. 고성능 충전 및 데이터 전송
✔ 고속 충전(5A–10A) – 빠른 전력 공급을 위해 고전류 전송을 지원합니다.
✔ 고속 신호 전송 – 기존 USB 2.0/HDMI 1.3을 대체하여 안정적인 고주파 성능으로 비디오/오디오 신호 전송을 가능하게 합니다.
4. 맞춤형 및 안전한 디자인
✔ 미적 유연성 – 장치의 디자인 언어에 맞게 외관을 맞춤화합니다.
✔ 단락 방지 및 안전 – 오용 및 전기적 결함으로부터 보호하는 기능이 내장되어 있습니다.
마그네틱 커넥터 제품 적용:
UPE가 귀하의 파트너가 되어야 하는 이유?
✔ 프리미엄 품질 – 안전한 연결을 위한 내구성이 뛰어나고 고효율적인 마그네틱 커넥터.
✔ 맞춤형 솔루션 – 특정 응용 분야 요구 사항을 충족하도록 맞춤화된 디자인.
✔ 혁신적인 기술 – 쉽고 안전하며 빠른 연결을 위한 고급 마그네틱 커플링.
✔ 광범위한 응용 분야 – 가전 제품, 의료 기기, 산업 장비 등에 이상적입니다.
✔ 신뢰할 수 있는 성능 – 수명과 일관된 연결을 위해 설계되었습니다.
UPE를 통해 마그네틱 케이블 커넥터 주문 방법
1. 요구 사항 제출
다음과 같은 세부 정보를 제공하십시오:
.커넥터 유형(전원, 데이터, 하이브리드, 방수 등)
.전압 및 전류 정격
.케이블 길이 및 사양
.자성 극성 및 정렬 기본 설정
.수량 및 리드 타임
특수 요구 사항(IP 등급, 차폐, 인증 등)
. 옵션 1: 웹사이트에서 RFQ(견적 요청) 양식을 작성합니다.
. 옵션 2: 사양을 직접 이메일로 보냅니다 sunion@upetech.net (또는 지정된 연락처).
2. 맞춤형 견적 받기
당사의 엔지니어링 팀이 귀하의 요구 사항을 검토합니다.
가격/리드 타임/프로토타입 옵션(필요한 경우)을 포함한 경쟁력 있는 견적을 제공합니다.
3. 주문 승인 및 확인
견적이 승인되면 디자인 및 생산 일정을 최종 확정합니다.
새로운 디자인의 경우 테스트를 위해 3D 모델 또는 샘플을 제공할 수 있습니다.
4. 생산 및 품질 보증
UPE는 엄격한 품질 관리 검사를 통해 주문을 제조합니다.
요청 시 테스트 보고서 및 인증을 제공할 수 있습니다.
5. 빠른 배송 및 지원
주문은 선호하는 물류 방법(DHL, FedEx, 해상 운송 등)을 통해 배송됩니다.
당사 팀은 기술 지원 및 향후 주문에 대해 계속 지원합니다.
지불 조건:
50% 보증금(선불): 생산 비용(자재, 인건비)을 충당합니다.
50% 잔액(선적 전 지불): 품질 관리 및 양 당사자의 약속을 보장합니다.
결제 방법:
T/T(은행 송금), PayPal, OCBC 은행
권장 사항:
샘플에는 PayPal을 사용하십시오(더 안전함).
대량 주문에는 T/T를 사용하십시오(수수료가 낮음).
샘플 리드 타임: 재고 샘플 2-3영업일/맞춤형 샘플 5-7영업일
생산 리드 타임:10-15영업일
제작:미국, 유럽, 아시아, 남아프리카
무역 조건: EXW
화물: 항공, 해상, 특급
서비스: 합리적인 가격의 고품질, OEM 서비스, 모든 특수 크기, 색상, 디자인 허용
