| Place of Origin: | China |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| Model Number: | RM-100-A03-31 /RM-100-B03-41 |
| 문서: | RM-100-A03-31.pdf |
| Minimum Order Quantity: | 5000 |
| 가격: | $1-$5 |
| Packaging Details: | PE bags |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| Name: | Magnetic Connectors | 피치: | 2.8 밀리미터 |
|---|---|---|---|
| Pin Number: | 3Pin | Material: | Brass,NdFeB,HTN |
| Spring force: | 80g±20g | Working storke: | 1.1mm |
| Current: | 3.0A | 전압: | 12V |
| Operation Temperature:: | -25℃ to +80℃ | Contact resistance: | 50mΩ Max (PIN) |

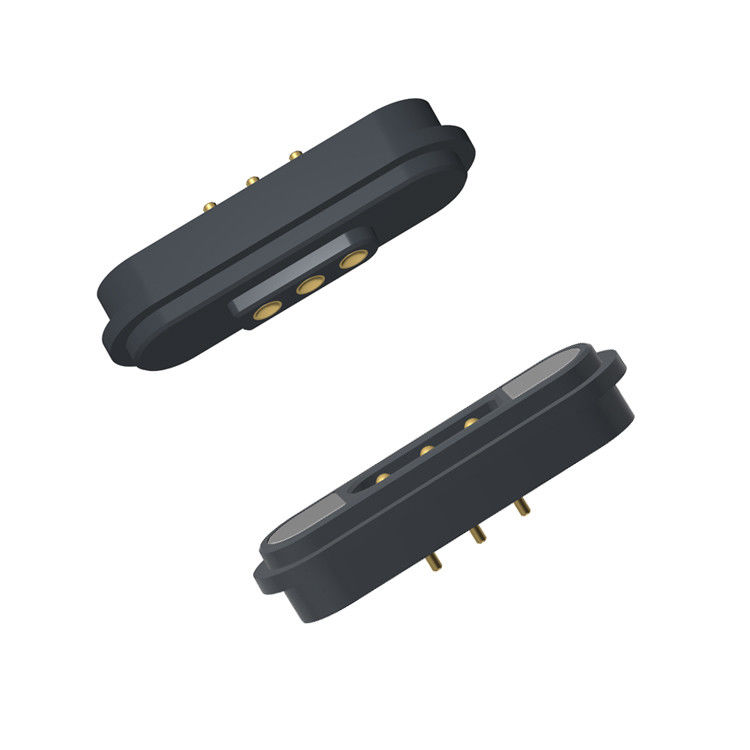

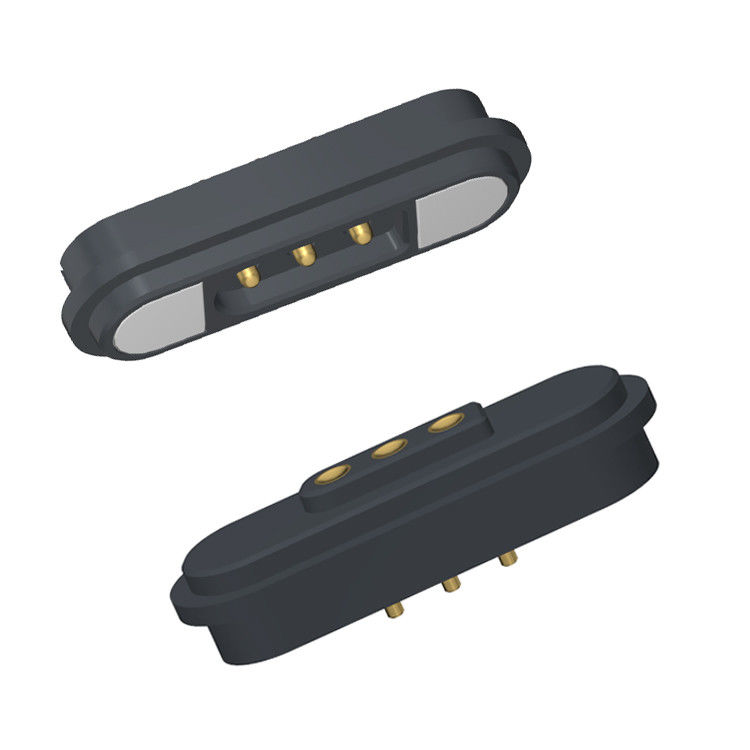

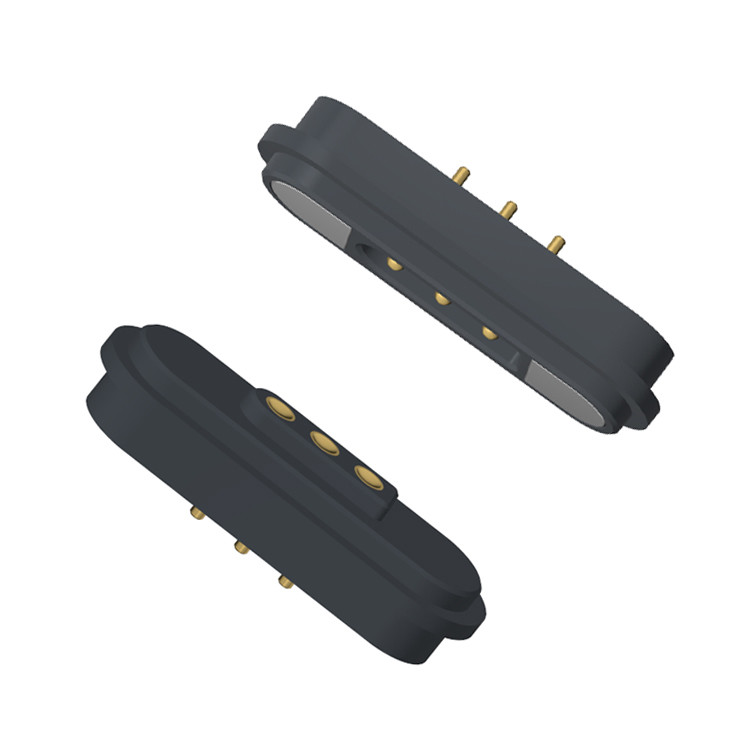

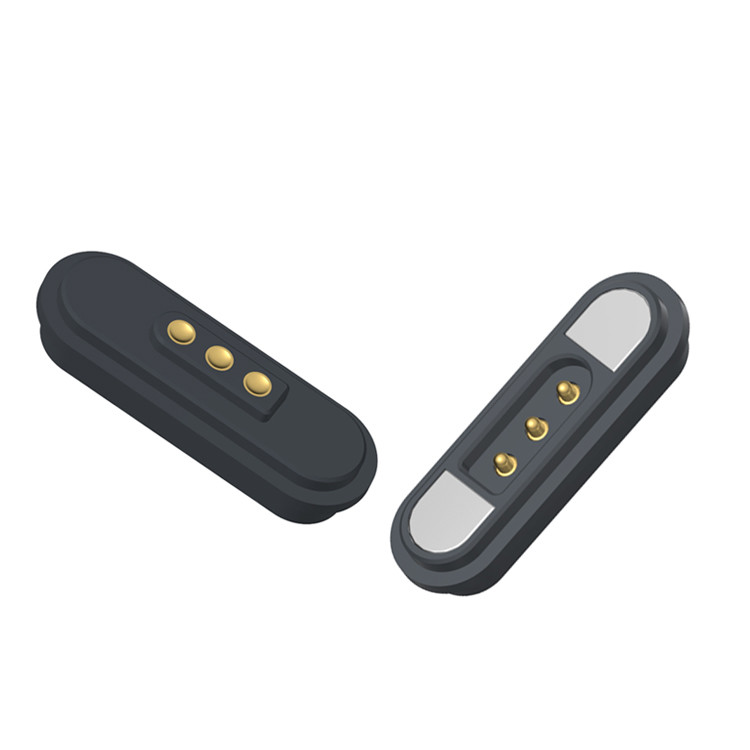

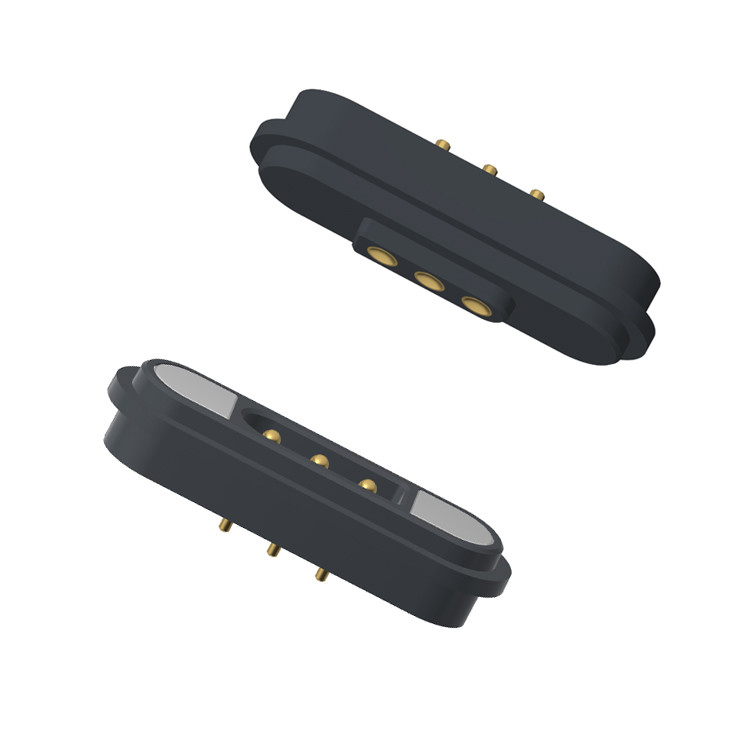

80g 스프링 힘 3pin 남성과 여성 자기 충전 커넥터 2.8mm pitch.
UPE는 전문 자석 연결기 및 케이블 제조업체입니다.
UPE는 고성능 자기 연결 장치와 자기 케이블 연결 장치의 설계 및 제조에서 신뢰받는 리더입니다.다양한 산업에 맞게 사용자 정의 가능한 연결 솔루션.
접촉 기계적 수명을 보장하기 위해, 내면 스프링을 손상시킬 수 있는 정의된 작업 스트로크 인트레이닝을 통해 포고 핀을 절대 압축하지 마십시오.
소재:
-주택:검은색 HTN UL94V-0
- 포고 핀: 구리 C6801 플래팅 Au 0.125um
- 여성 핀: 청동 C6801 플래팅 Au 0.125um
-마그네트: N52 NdFeB 플래팅 Ni Cu Ni
M에카니컬:
- 접촉 힘: 80g±20g 1.1mm 작업 스터크
-남성 및 여성 흡수 수명 테스트: 10,000 사이클
전기:
- 등급 전압: DC12V; 등급 전압: 3AMax.
-스프링 핀의 접촉 저항: 최대 50 밀리오hm.
환경성능:
작동 온도: -25°C ~ +80°C
-환경 테스트: 24시간 소금 스프레이
3핀 남성 자기 연결 장치와 여성 자기 연결 장치 매개 변수
|
이름 |
자기 연결 장치 |
|
종류 |
남성/여성 |
|
핀 |
3pin |
|
피치 |
20.8mm |
|
색상 |
검은색 |
|
포고 핀 |
금속 C6801 플래팅 Au 0.125um |
|
여성 스핀 |
금속 C6801 플래팅 Au 0.125um |
|
주택 |
검은색 HTN UL94V-0 |
| 자석 |
N52 NdFeB 접착 Ni Cu Ni |
|
스프링 힘 |
80g±20시, 1시0mm 작업하는 뚜라기. |
|
기계적 수명 |
101000 사이클 분.. |
|
전류 |
3.0Amax |
|
전압 |
DC12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
25°C ~ +80°C |
|
소금 스프레이 테스트 |
24시간 |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
3pin 남성 자기 연결 장치 기술 도면
3pin 여성 자기 연결 장치 기술 도면
자기 연결 장치의 장점:
1힘없는 연결성
✔ 자동 흡수 ∙ 스마트하고 사용자 친화적 인 설계는 자기 정렬로 즉각적이고 안전한 연결을 가능하게합니다.
✔ 떨어지지 않도록 보호 합니다. 충전 인터페이스에서 쉽게 분리되면서 장치가 안정적으로 유지되면서 우연히 떨어지는 것을 줄입니다.
2비교할 수 없는 내구성
✔ 연장 된 수명 100만~200만 회로 가용성, 장기 신뢰성
✔ IPX8 방수 및 먼지 방지
3고성능 충전 및 데이터 전송
✔ 급속 충전 (5A10A) 빠른 전력 공급을 위해 높은 전류 전송을 지원합니다.
✔ 초고속 신호 전송3, 안정적인 고주파 성능을 가진 비디오 / 오디오 신호 전송을 가능하게합니다.
4사용자 정의 가능한 안전 디자인
✔ 미적 유연성
✔ 단전 방지 및 실수 방지 ∙ 악용 및 전기 장애 에 대한 내장 보호
자기 연결 장치 제품 적용:
