| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | RM-100-A02-11/ RM-100-B02-21 |
| 문서: | RM-100-A02-11.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 전자기 연결 장치 | 자기력: | 800g ± 20% |
|---|---|---|---|
| 기계적 생명: | 10000 사이클 최소. | 소재: | 황동, NDFEB, SUS304 |
| 전단력: | 80g ± 20g | 일하는 Storke: | 1.0 밀리미터 |
| 전류: | 3.0A | 전압: | 12V |
| 작동 온도 :: | -25℃ ~ +60℃ | 콘택 저항: | 50mΩ 최대 (PIN) |

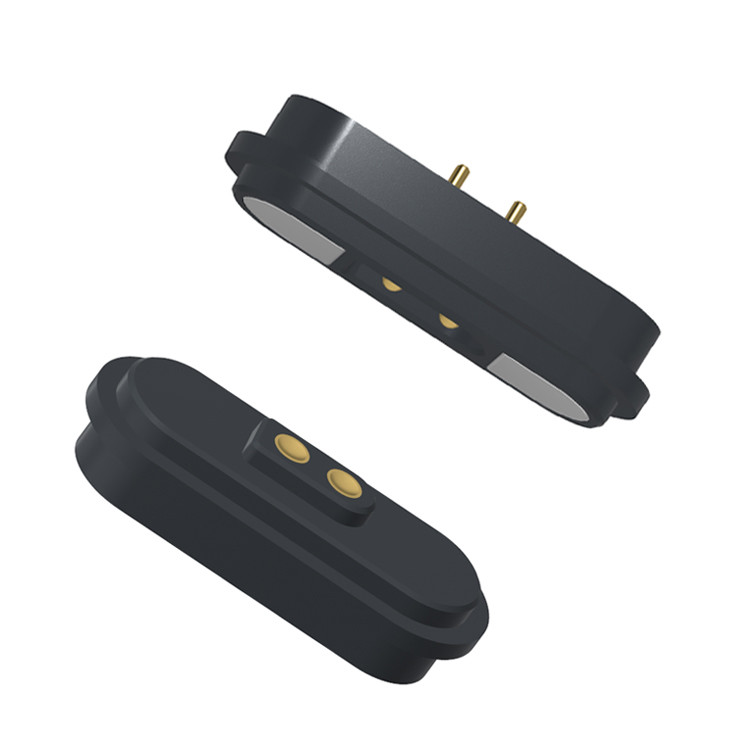

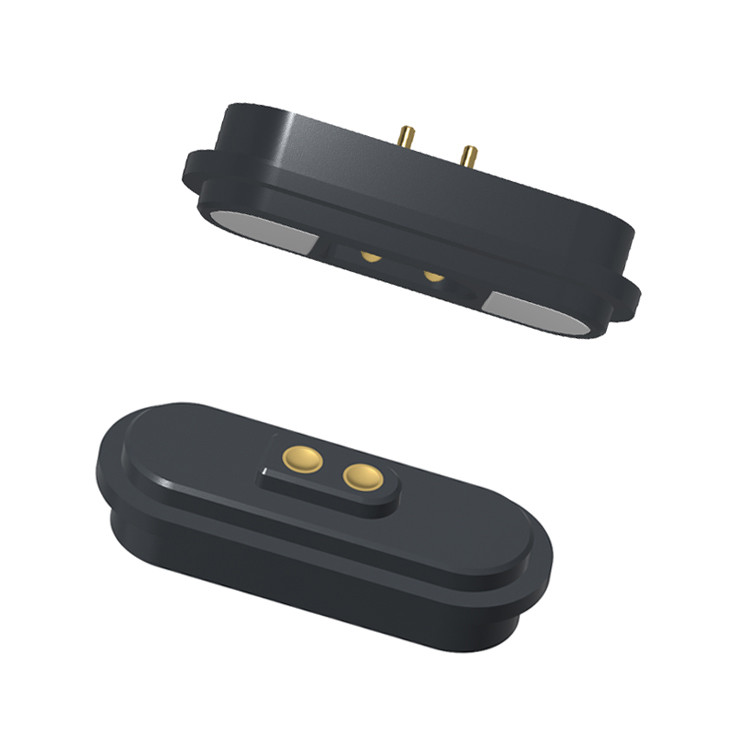

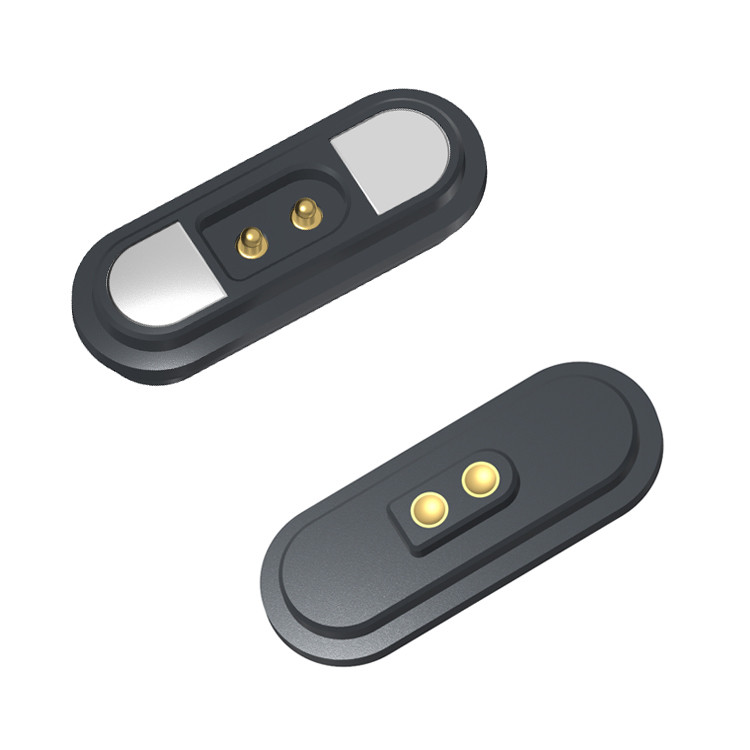

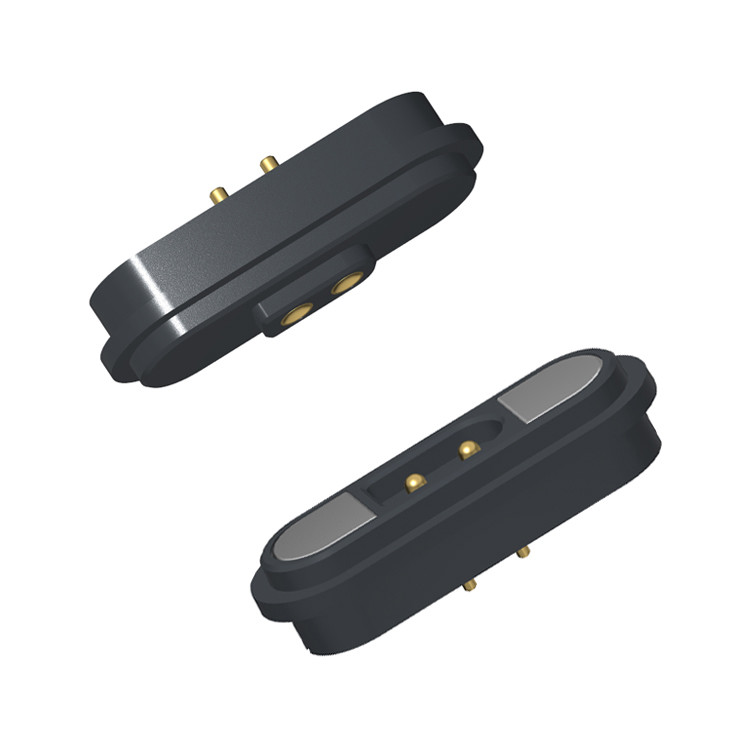

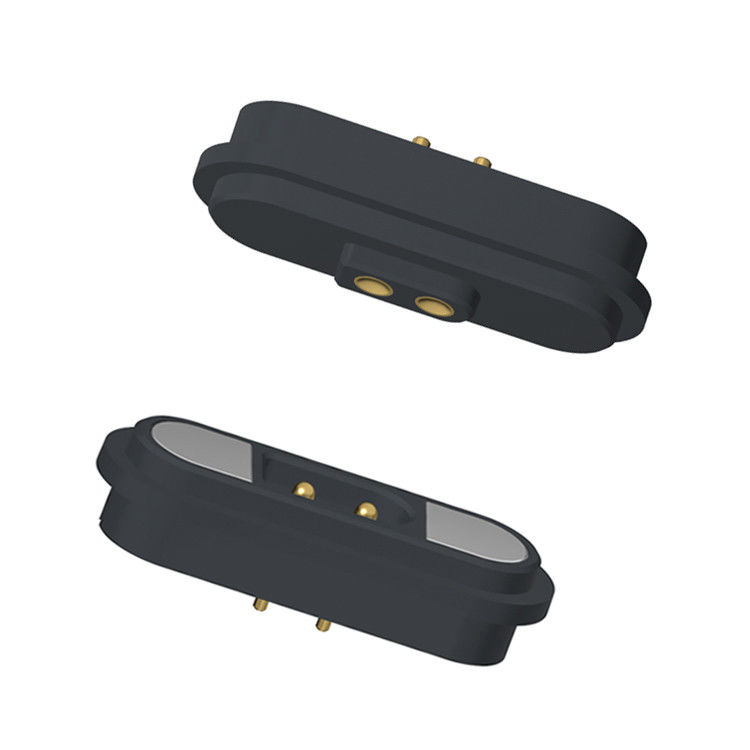

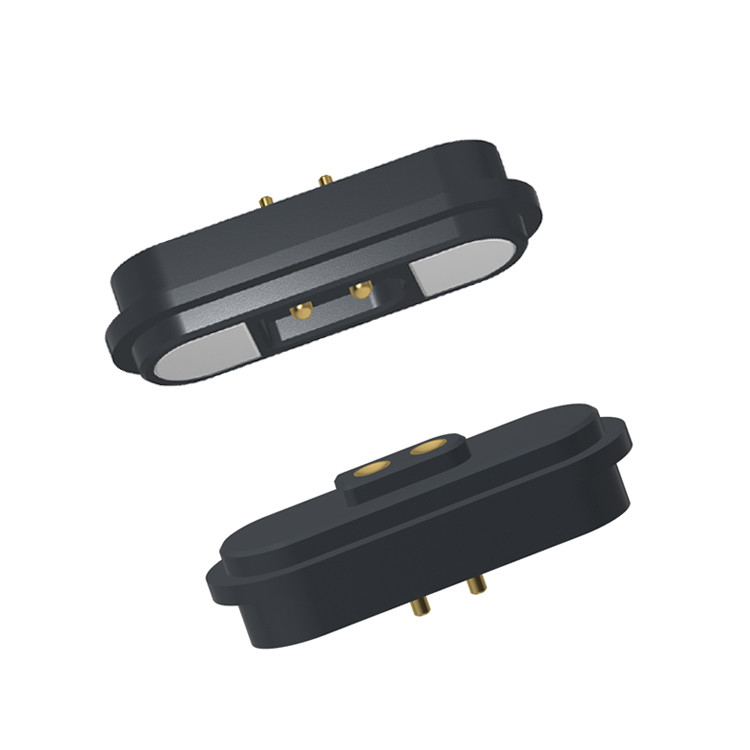

3A 충전을 위한 2핀 직사각형 유형의 남성과 여성 자석 연결 장치
UPE는 전문 자석 연결기 및 케이블 제조업체입니다.
UPE는 고성능 자석 커넥터 및 자석 케이블 커넥터의 선도적인 제조업체이며, 혁신적이고 신뢰할 수 있고 사용자 정의 가능한 연결 솔루션에 전문입니다.
소재:
- 단열: 검은 고온 저항성 플라스틱
- 팟핀: 청동 0.125m Au
- 플러그: 구리 0.125m Auover 1.5m ~ 2.5m Ni.
-마그네트: NdFeB N52 1.5um ~ 2.5um Ni
- 껍질: SUS304
M에카니컬:
- 접촉 힘: 80g ± 20g 1.0mm 작업 스터크
-남성 및 여성 흡수 수명 테스트: 10,000 사이클
- 흡수 용량 테스트:기본 도킹 흡수량은 800g ± 20%입니다.
전기:
- 등급 전압: DC12V; 등급 전압: 3AMax.
-스프링 핀의 접촉 저항: 최대 50 밀리오hm.
환경성능:
작동 온도: -25°C ~ +60°C
-환경 테스트: 24시간 소금 스프레이
2핀 남성 자기 연결 장치와 여성 자기 연결 장치 매개 변수
|
이름 |
자기 연결 장치 |
|
종류 |
남성/여성 |
|
핀 |
2pin |
|
색상 |
검은색 |
|
포고 핀 |
구리 0.125m Auover 1.5m ~ 2.5m Ni |
|
여성 스핀 |
구리 0.125m Auover 1.5m ~ 2.5m Ni |
|
껍질 |
SUS304 |
|
단열기 |
흑색 고온 내성 플라스틱 |
| 자석 |
NdFeB N52 1.5um~2.5um Ni |
|
스프링 힘 |
80g±20시, 1시0mm 작업하는 뚜라기. |
|
기계적 수명 |
101000 사이클 분.. |
|
자기력 |
800g±20% |
|
전류 |
3.0Amax |
|
전압 |
DC12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
25°C ~ +60°C |
|
소금 스프레이 테스트 |
24시간 |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
2pin 남성 자기 연결 장치 기술 도면
2핀 여성 자석 연결 장치 기술 도면
자기 연결 장치의 장점:
1힘없는 연결성
✔ 자동 흡수 ∙ 스마트하고 사용자 친화적 인 설계는 자기 정렬로 즉각적이고 안전한 연결을 가능하게합니다.
✔ 떨어지지 않도록 보호 합니다. 충전 인터페이스에서 쉽게 분리되면서 장치가 안정적으로 유지되면서 우연히 떨어지는 것을 줄입니다.
2비교할 수 없는 내구성
✔ 연장 된 수명 100만~200만 회로 가용성, 장기 신뢰성
✔ IPX8 방수 및 먼지 방지
3고성능 충전 및 데이터 전송
✔ 급속 충전 (5A10A) 빠른 전력 공급을 위해 높은 전류 전송을 지원합니다.
✔ 초고속 신호 전송3, 안정적인 고주파 성능을 가진 비디오 / 오디오 신호 전송을 가능하게합니다.
4사용자 정의 가능한 안전 디자인
✔ 미적 유연성
✔ 단전 방지 및 실수 방지 ∙ 악용 및 전기 장애 에 대한 내장 보호
자기 연결 장치 제품 적용:
1.웨어러블 디바이스, 지능형 위치 설정 장비, 어린이용 스마트 팔찌, 스마트 시계, 웨어러블 휴대 전화, 블루투스 헤드셋 등) 데이터 케이블, 충전 케이블,자기 스트립 와이어 끝 연결
2의료 장비,무선 장비,데이터 통신 장비,전자통신 장비,자동화 및 산업 장비,음성 시각 장비
3항공, 항공, 전자, 군사 통신
4자동차, 자동차 내비게이션, 테스트 및 측정 장비
5소비자 전자제품 (모바일 폰, 태블릿 컴퓨터, 블루투스 헤드셋, 카메라, 시계, 휴대용 소비자 전자제품 및 다른 많은 전자 분야)
왜 UPE가 당신의 파트너가 되어야 할까요?
1자기 연결 장치에 대한 전문 지식
●중심 연구개발: UPE는 자기 연결 장치에 대한 전문 경험을 가지고 있습니다.
● 사용자 정의: UPE는 자석 강도, 핀 플래팅 (금/니켈 ≤50mΩ 저항) 및 주택 재료 (검은 PBT/나일론) 를 귀하의 필요에 맞게 조정할 수 있습니다.
2높은 내구성 및 적합성
●1만 회 이상 보장: 그 연결 장치 들 은 기계적 수명 요구 를 충족 시키기 위해 엄격 한 시험 을 받아야 할 것 이다.
●인증: UL 또는 RoHS 표준을 준수합니다. 소비자/의료 시장에서 중요합니다.
3경쟁력 있는 제조업
●비용 효율적인 도구: UPE는 중소량 대량에 대한 경쟁력 있는 가격으로 낮은 MOQ (예를 들어, 1K ₹ 5K 단위) 를 제공할 수 있습니다.
● 품질 관리: 신뢰성 을 보장 하기 위해 접촉 저항, 당기력, 전류 부하 를 위해 내부 시험.
4빠른 프로토타입 제작 및 지원
●일간의 3D 샘플: 적합성/기능 검사를 위한 빠른 프로토타입 제작
● 엔지니어링 지원: 피노트 최적화, EMI 보호 또는 방수 (IP68) 에 대한 지원.
5.맞춤 디자인
전문 엔지니어가 있는 우리 팀은 고객들과 긴밀히 협력하여 여러분의 요구사항에 맞게 완전히 맞춤화된 자기 포고 핀 커넥터를 개발합니다.
6.다재다능 한 해결책
우리는 다양한 애플리케이션을 위한 다양한 자기 연결 장치를 설계하여 최적의 성능과 내구성, 그리고 원활한 연결을 보장합니다.
7끝에서 끝까지 지원
컨셉부터 생산까지 우리는 종합적인 자기 연결 장치 사용자 정의 서비스를 제공하고 정확한 산업 표준과 응용 요구 사항을 충족하는 솔루션을 제공합니다.
UPE로 자기 케이블 커넥터 주문을 하는 방법
1요구사항을 제출하세요
우리의 판매 팀과 연락:
이메일: [union@upetech.net]
전화: [+86 13434524996]
온라인 양식: [www.pogopinsconnector.com]
세부사항:
✔ 응용 분야 (예: 의료, 자동차, 소비자 전자 제품)
✔ 커넥터 종류 (예를 들어, 자기 포고 핀, 충전 케이블)
✔ 사양 (전압, 전류, 크기, 방수 등)
✔ 양 및 납품 시간
2맞춤형 솔루션 (필요한 경우)
우리의 엔지니어는 귀하의 요구를 검토하고 사용자 정의 디자인을 제안합니다 (필요한 경우).
우리는 3D 모델, 샘플 또는 기술 도면을 승인하기 위해 공유합니다.
지불 기간:
50% 보증금 (전면 지불): 생산 비용 (소재, 노동력) 을 포함합니다.
50% 잔액 (운송 전에 지불): 양측의 품질 통제와 의지를 보장합니다.
지불 방법:
T/T (은행 송금),PayPal,OCBC 은행
추천:
샘플은 페이팔을 사용하세요 (더 안전합니다.)
대용량 주문에 T/T를 사용하세요 (하수 수수료)
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
