| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | RM-1343-A01-11/ RM-1343-B01-21 |
| 문서: | RM-1343-A01-11.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자석 커넥터 | 소재: | 브래스,HTN,N52 |
|---|---|---|---|
| 전단력: | 160g ± 20g | 일하는 Storke: | 1.2 밀리미터 |
| 전류: | 10.0A | 전압: | 5V |
| 기계적 생명: | 50000 사이클 분 | 콘택 저항: | 50mΩ 최대 (PIN) |
| 온도 허용 오차: | 260C | 작동 온도 :: | -25℃ ~ +60℃ |

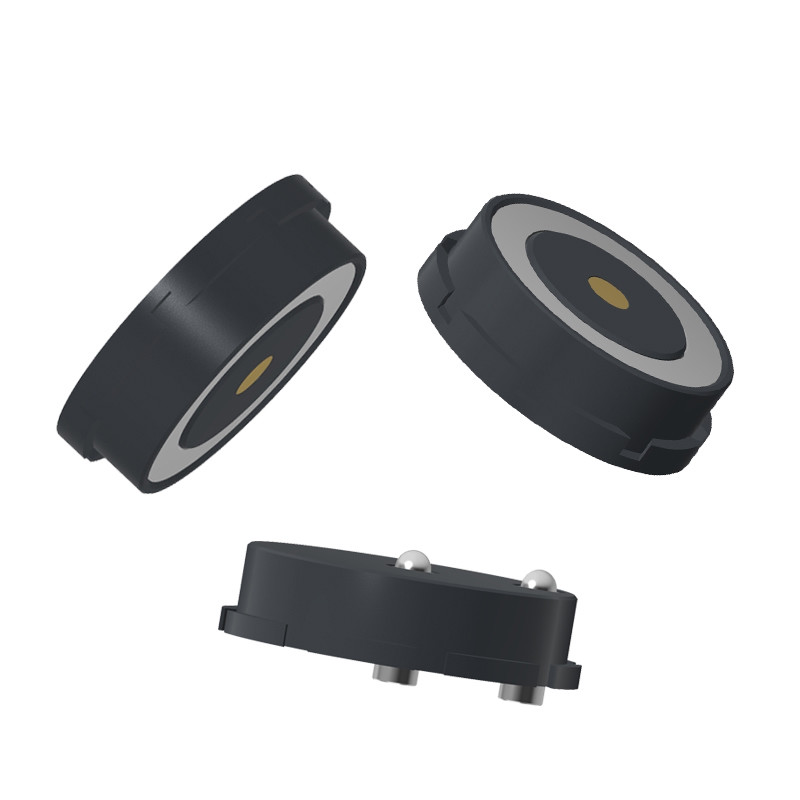

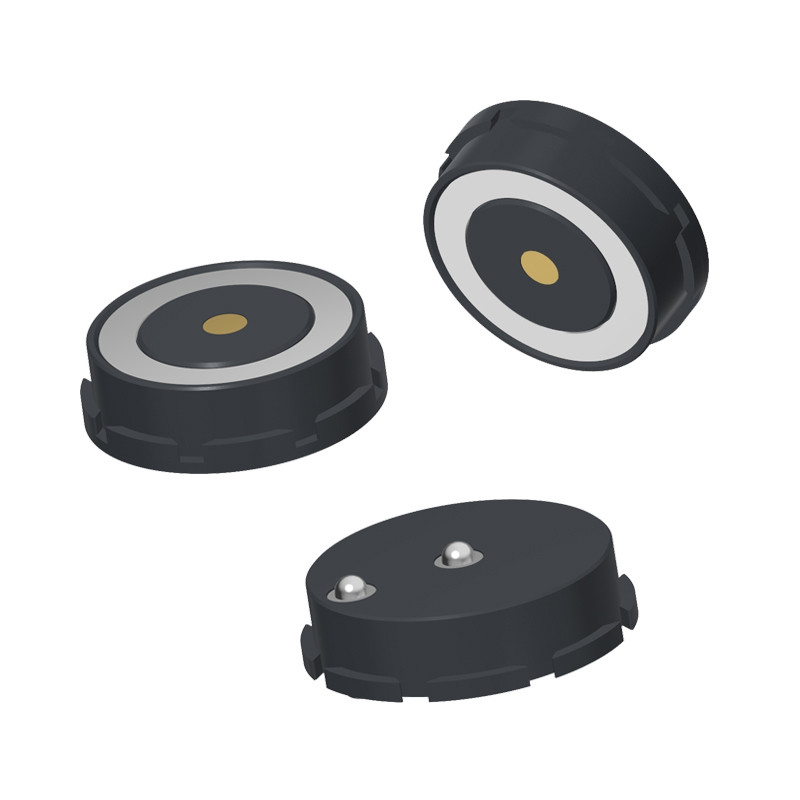

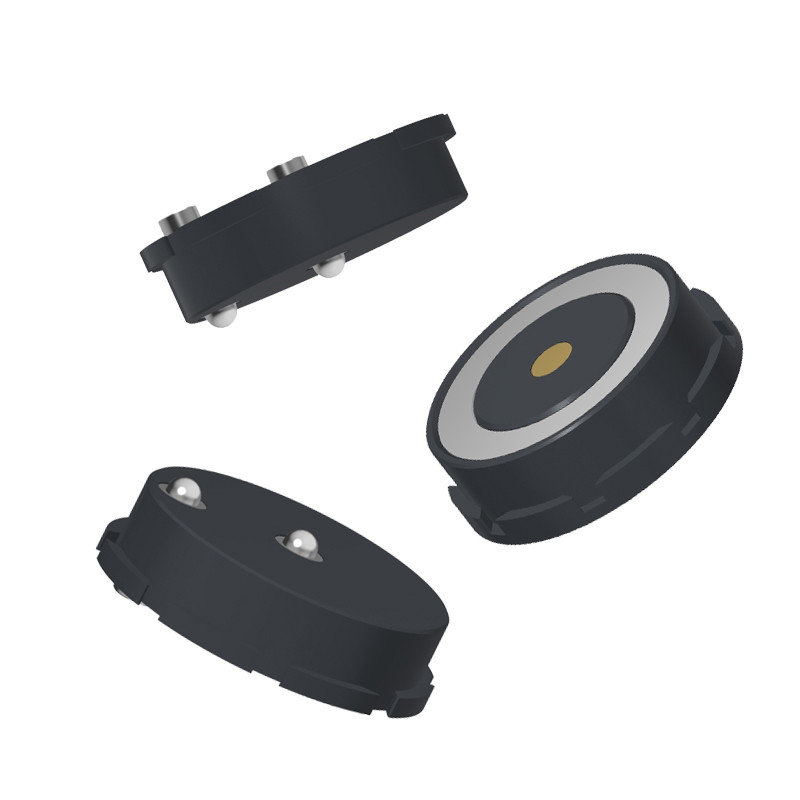

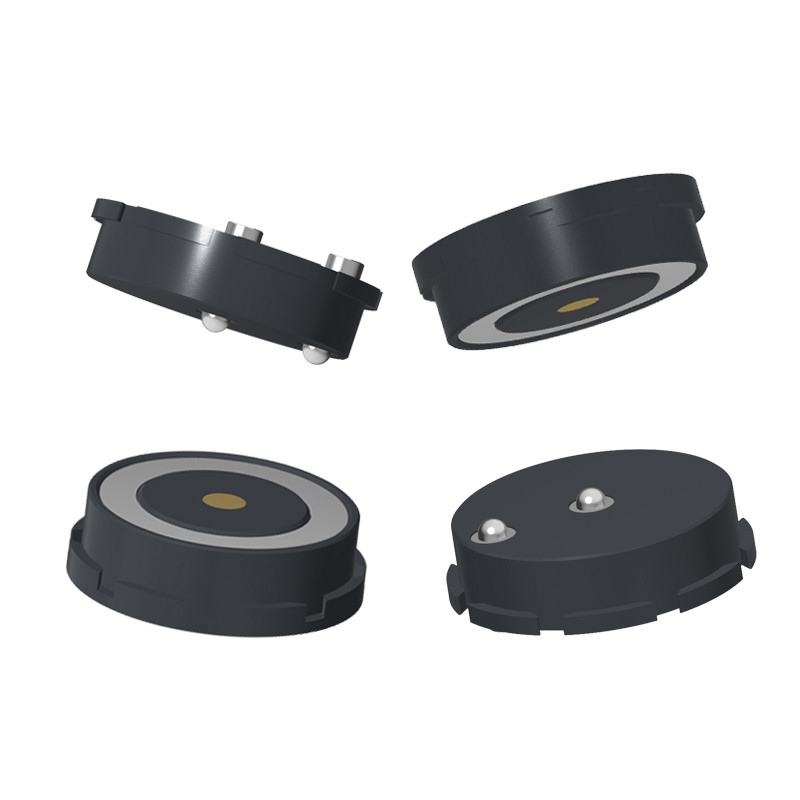

10A 전류 원형 2핀 마그네틱 포고 핀 커넥터 온도 등급 260℃.
마그네틱 커넥터 – 규정 준수 및 품질 보증
✅ RoHS 및 REACH 규정 준수 재료
당사의 마그네틱 커넥터에 사용된 모든 재료는 RoHS(유해 물질 제한) 및 REACH(화학 물질 등록, 평가, 승인 및 제한) 규정을 완벽하게 준수하여 환경 안전 및 규제 준수를 보장합니다.
✅ 100% 단락 및 개방 회로 테스트
모든 장치는 신뢰할 수 있는 성능과 내구성을 보장하기 위해 100% 단락 및 개방 회로 테스트를 포함한 엄격한 전기 테스트를 거칩니다.
마그네틱 커넥터 – 재료 구성
1. 포고 핀
기본 재료: 황동 C6801
도금: 백금(Pt) 0.25µm
2. 회전 부품
재료: 황동 C6801
도금: 백금(Pt) 0.25µm
3. 하우징
재료: HTN(고온 나일론)
색상: 검정색
가연성 등급: UL94 V-0(자가 소화성)
4. 자석
등급: N52 NdFeB(네오디뮴 철 붕소 – 고강도)
도금: Ni-Cu-Ni(내식성을 위한 니켈-구리-니켈 3중 레이어)
5. 금속 쉘
재료: 황동 C3602(자유 가공 황동)
도금: 내구성과 산화 방지를 위한 니켈(Ni)
마그네틱 커넥터 – 기술 사양
-기계적 특성
접촉력:
1.2mm 작동 스트로크에서 160g ±20g(일관된 결합 압력)
내구성(흡착 수명 테스트): 50,000 사이클(수/암 플러그 결합)
-전기적 성능
정격 전압: DC 5V
정격 전류: 최대 10A
접촉 저항(스프링 핀): ≤50 mΩ Max(저저항 안정 연결)
-환경적 신뢰성
온도 허용 오차(납땜/조립): 260°C(리플로우 열 저항)
작동 온도 범위: -25°C ~ +60°C(가혹한 조건에 적합)
내식성(염수 분무 테스트): 24시간(IEC 60068-2-11 표준 충족)
-규정 준수 및 테스트 요약
기계적: 50K 사이클 수명, 정밀한 접촉력
전기적: 저저항(<50mΩ), 고전류(10A) 가능
환경적: 극한 온도, 습도 및 부식 견딤
인증: RoHS 및 REACH 규정 준수 | UL94 V-0 난연성
2핀 수 마그네틱 커넥터 및 마그네틱 커넥터 매개변수:
|
이름 |
원형 마그네틱 커넥터 |
|
유형 |
수/암 |
|
핀 |
2핀 |
|
색상 |
검정색 |
|
포고 핀 |
황동 C6801 도금 Pt 0.25um |
|
암핀 |
황동 C6801 도금 Pt 0.25um |
|
금속 쉘 |
황동 C3602 도금 Ni |
| 자석 |
N52 NdFeB 도금 Ni Cu Ni |
|
스프링 힘 |
160g±20g, at 1.2mm 작동 스트로크. |
|
기계적 수명 |
50000 사이클 Min.. |
|
전류 |
10.0AMax |
|
전압 |
DC 5V |
|
접촉 저항 |
50mΩ Max (PIN). |
|
작동 온도 |
25℃ ~ +60℃ |
|
염수 분무 테스트 |
24H |
|
인증 |
ROHS 또는 REACH 규정 준수 제품 |
|
테스트 |
100% 개방 및 단락 테스트 |
원형 수 마그네틱 커넥터 기술 도면
원형 암 마그네틱 커넥터 기술 도면
마그네틱 커넥터의 장점:
✅자동 흡착 연결 경험의 인간화된 디자인;
✅인간화된 낙하 방지: 충전 인터페이스에서 쉽게 제거할 수 있으며 장치를 쉽게 제거할 수 없습니다.
✅수명: 최대 100,000-200,000 사이클;
✅방수 디자인: 장치의 암단자는 방진 및 방수(IPX8)가 가능합니다.
✅빠른 충전 시간: 5A-10A 마그네틱 커넥터 디자인은 대전류 전송을 견딥니다.
✅마그네틱 커넥터의 외관은 고객의 응용 장치 디자인에 따라 일치시킬 수 있습니다.
✅제품 단락 회로 방지 구조 설계 및 안전 장치;
✅고주파 신호 전송 실현, 기존 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송 대체 가능
마그네틱 커넥터 제품 응용 분야:
UPE가 파트너가 되어야 하는 이유?
1. 마그네틱 커넥터 전문 지식
✅R&D 집중: UPE 는 마그네틱 커넥터에 대한 전담 경험을 보유하고 있습니다.
✅맞춤화: UPE는 고객의 요구에 따라 자석 강도, 핀 도금(50mΩ 이하 저항을 위한 금/니켈) 및 하우징 재료(검정색 PBT/나일론)를 맞춤화할 수 있습니다.
2. 높은 내구성과 규정 준수
✅10,000+ 사이클 보장: 커넥터는 기계적 수명 요구 사항을 충족하기 위해 엄격한 테스트를 거칩니다.
✅인증: UL 또는 RoHS 표준을 준수하며, 이는 소비자/의료 시장에 매우 중요합니다.
3. 경쟁력 있는 제조
✅비용 효율적인 툴링: UPE는 소규모에서 중규모 배치에 대해 경쟁력 있는 가격으로 낮은 MOQ(예: 1K–5K 단위)를 제공할 수 있습니다.
✅품질 관리: 신뢰성을 보장하기 위해 접촉 저항, 인장력 및 전류 부하에 대한 자체 테스트.
4. 빠른 프로토타입 제작 및 지원
✅며칠 만에 3D 샘플: 핏/기능 확인을 위한 빠른 프로토타입 제작
✅엔지니어링 지원: 핀아웃 최적화, EMI 차폐 또는 방수(IP68) 지원.
UPE를 통해 마그네틱 케이블 커넥터 주문 방법
1. 요구 사항 제출
다음으로 영업팀에 문의하십시오:
이메일: [union@upetech.net]
전화: [+86 13434524996]
온라인 양식: [www.pogopinsconnector.com]
세부 정보 제공:
✅ 응용 분야(예: 의료, 자동차, 소비재 전자 제품)
✅ 커넥터 유형(예: 마그네틱 포고 핀, 충전 케이블)
✅ 사양(전압, 전류, 크기, 방수 등급 등)
✅ 수량 및 리드 타임
2. 맞춤형 솔루션 받기(필요한 경우)
당사 엔지니어가 귀하의 요구 사항을 검토하고 맞춤형 디자인을 제안합니다(필요한 경우).
승인을 위해 3D 모델, 샘플 또는 기술 도면을 공유합니다.
지불 조건:
50% 보증금(선불): 생산 비용(재료, 인건비)을 충당합니다.
50% 잔액(선적 전 지불): 양 당사자의 품질 관리 및 약속을 보장합니다.
결제 방법:
T/T(은행 송금), PayPal, OCBC 은행
권장 사항:
샘플에는 PayPal을 사용하십시오(더 안전함).
대량 주문에는 T/T를 사용하십시오(수수료가 낮음).
샘플 리드 타임: 재고 샘플 2-3영업일/맞춤형 샘플 5-7영업일
생산 리드 타임:10-15영업일
제작:미국, 유럽, 아시아, 남아프리카
무역 용어: EXW
화물: 항공, 해상, 특급
서비스: 합리적인 가격의 고품질, OEM 서비스, 모든 특수 크기, 색상, 디자인 허용
