| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | RM-1092-A04-11 /RM-1092-B04-22 |
| 문서: | RM-1092-A04-11.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 전자기 연결 장치 | 소재: | 황동, NDFEB N45, HTN |
|---|---|---|---|
| 전단력: | 80g ± 20g | 일하는 Storke: | 0.5 밀리미터 |
| 전류: | 2A | 전압: | 12V |
| 색상: | 블랙 | 염수 분무 시험: | 24h |
| 기계적 생명: | 10000 사이클 최소. | 작동 온도: | -25°C ~ +80°C |
| 강조하다: | 2.2mm 피치 자기 연결 장치,마그네틱 커넥터 12V,2A 자기 포고 커넥터 |
||

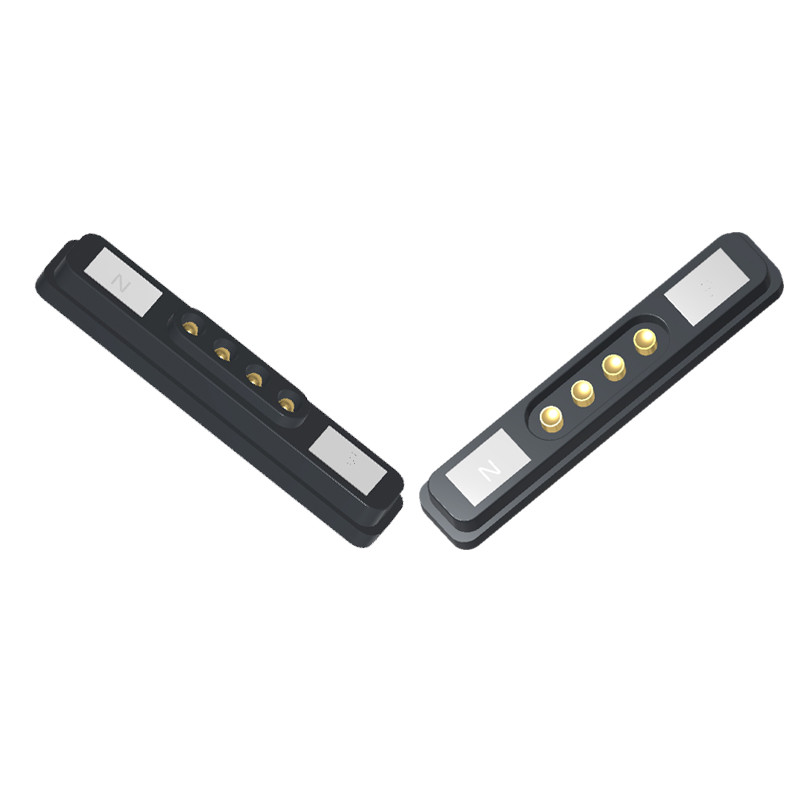

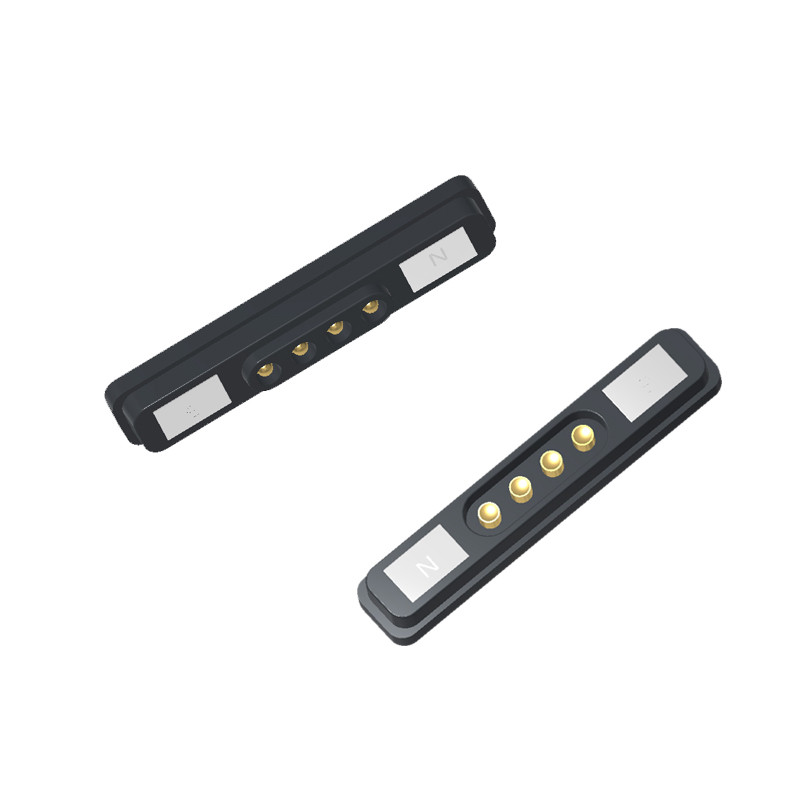

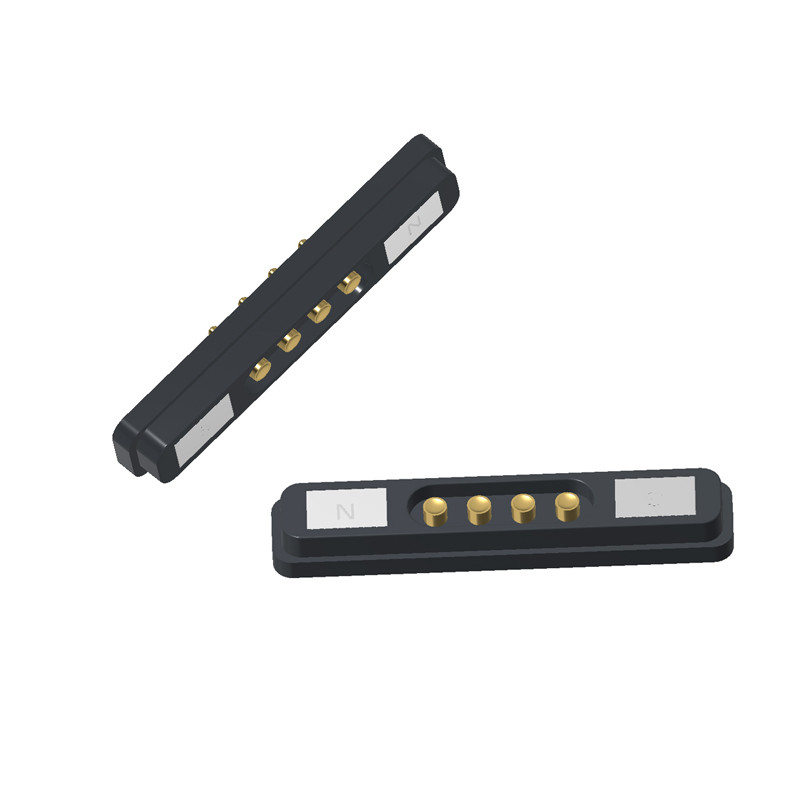

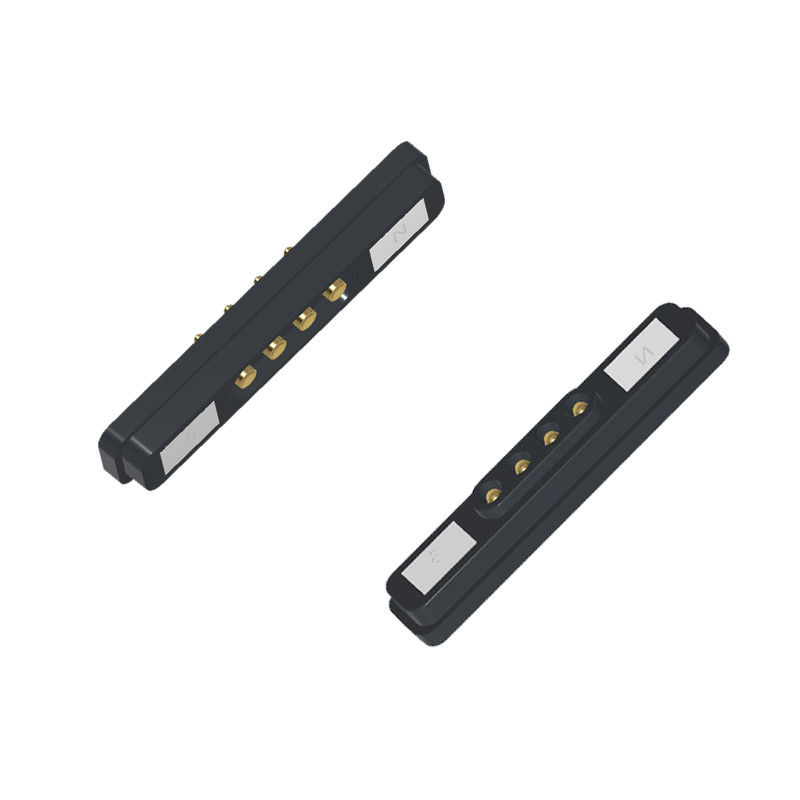

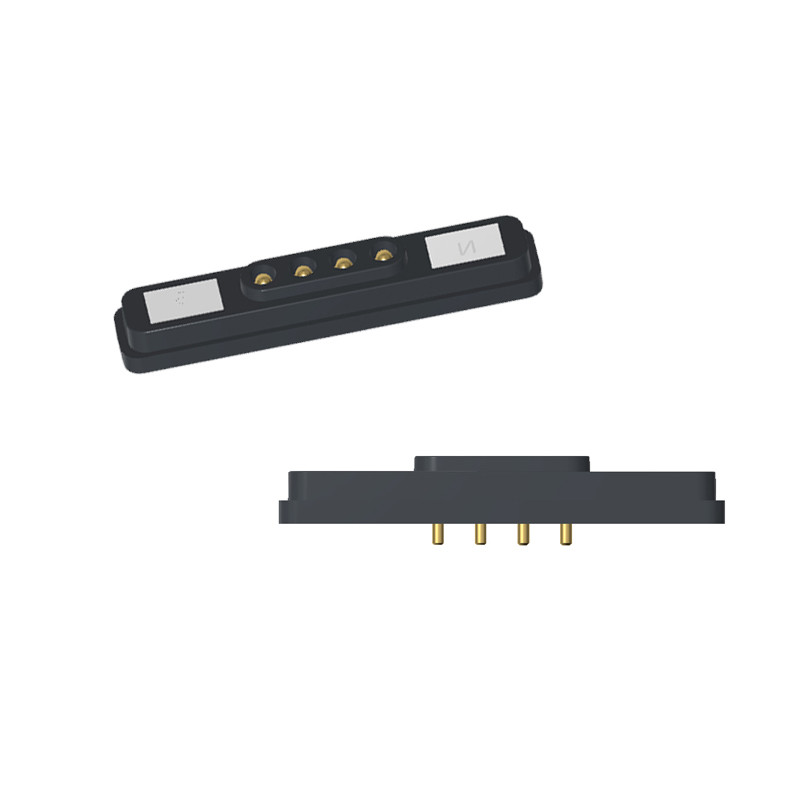

표준 2.2mm pitch 4pin 남성과 여성 자석 포고 핀 커넥터
준수 표준
모든 재료와 코팅에 대한 ROHS 및 REACH 준수
재료
1포고 핀:
원료: 구리 C6801
금 (Au) 0.125μm
2회전 부품:
원료: 구리
금 (Au) 0.125μm
3주택:
재료: 검은색 HTN (고온 나일론) + 30% 필러
불화성 등급: UL94 V-0 (화염 retardant)
특징: 고온 저항성
4주택:
재료: 검은색 HTN (고온 나일론) + 30% 필러
불화성 등급: UL94 V-0 (화염 retardant)
특징: 고온 저항성
5- 자석:
재료: 네오디미움 철보론 (NdFeB) N45 등급
접착: 니켈 (Ni)
기계적 사양
접촉 힘: 80g ± 20g 0.5mm 작동 도중
듀라비리티: 10 000 번 짝짓기 사이클 (생명 테스트)
흡수 힘:암컷 도킹 흡수 힘: 400g ± 20%
환경적 성능
작동 온도 범위: -25°C ~ +80°C
소금 스프레이 테스트: 24시간 (성충성 검증)
전기 사양
가등전압DC 12V
가속 전류2A 최대
접촉 저항: 스프링 핀당 ≤50mΩ (milliohm)
4핀 남성 여성 자기 연결 장치 매개 변수:
|
이름 |
자기 연결 장치 |
|
종류 |
남성/여성 |
|
핀 |
4핀 |
|
색상 |
검은색 |
|
포고 핀 |
금속 C6801 플래팅 Au0.125um |
|
회전 부품 |
구리 접착 Au 0.125um |
|
자석 |
NdFeB N45 접착 Ni |
|
주택
|
검은색 HTN UL94V-0 |
|
스프링 힘 |
80g±20g, 0에서5mm 작업하는 뚜라기. |
|
기계적 수명 |
101000 사이클 분.. |
|
전류 |
2Amax |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
-25°C ~ +80°C |
|
소금 스프레이 테스트 |
24시간 |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
4pin 남성 자기 연결 장치 기술 도면
4pin 여성 자석 연결 장치 기술 도면
Re추천 PCB 레이아웃
여성 자석 커넥터의 시야를 분해
자기 연결 장치의 장점:
●자동 흡수 연결 경험의 인간화 설계
●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.
●생명기간: 최대 10만~200만회
●물질 방지 설계: 장치의 암컷 끝은 먼지 및 방수 (IPX8) 가 될 수 있습니다.
●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.
●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.
●제품 단회로 방지 구조 설계 및 오류 방지
●고주파 신호 전송을 실현합니다. 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다.
