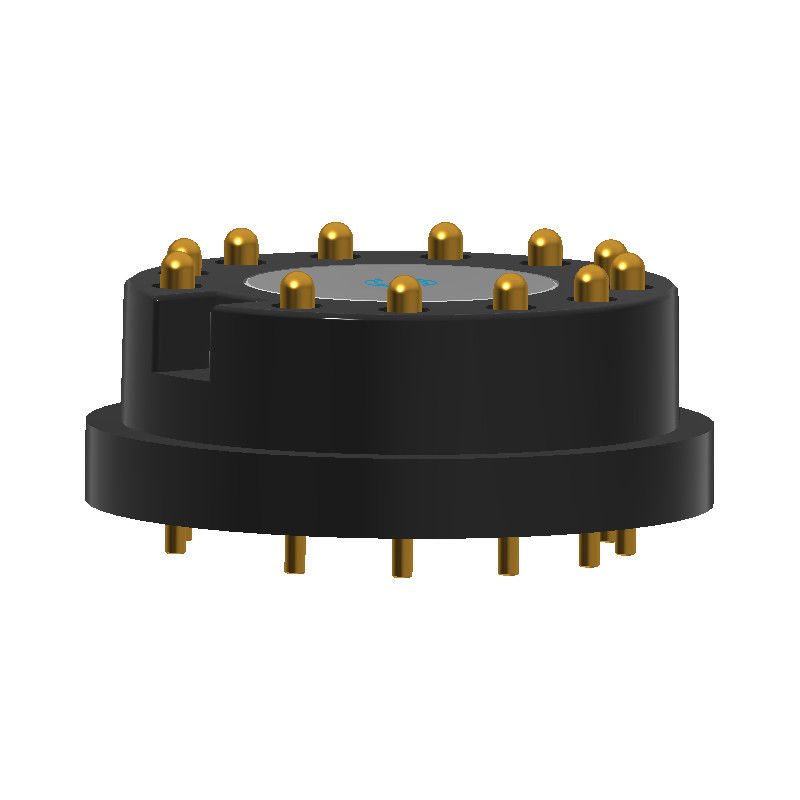

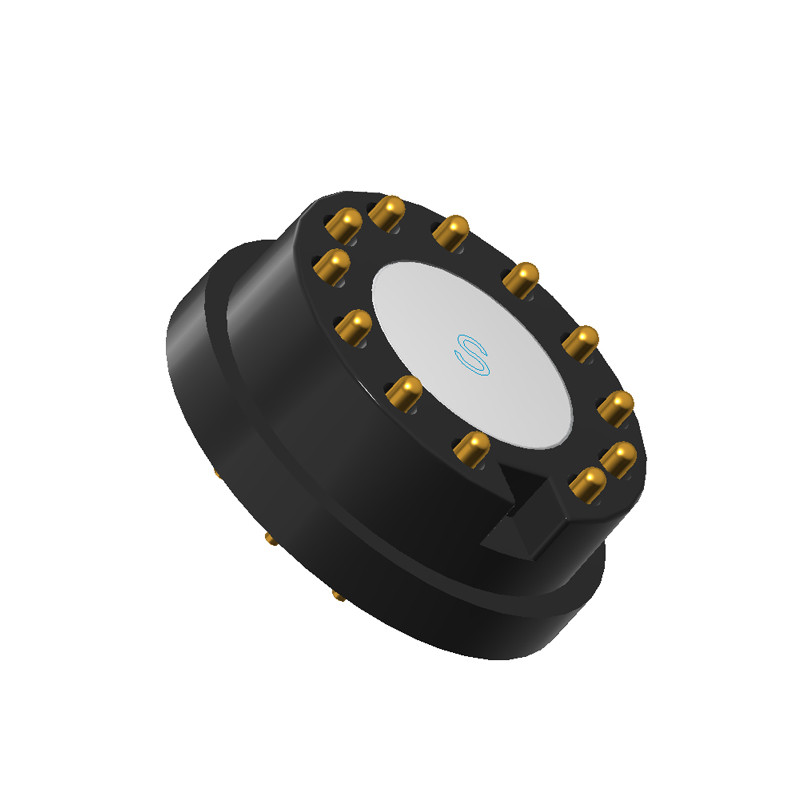

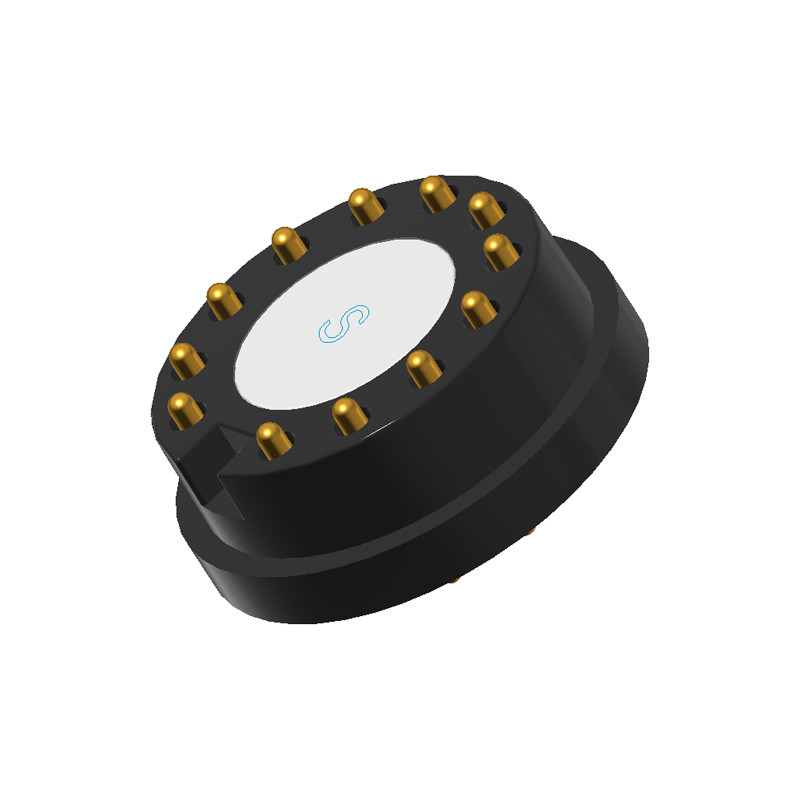

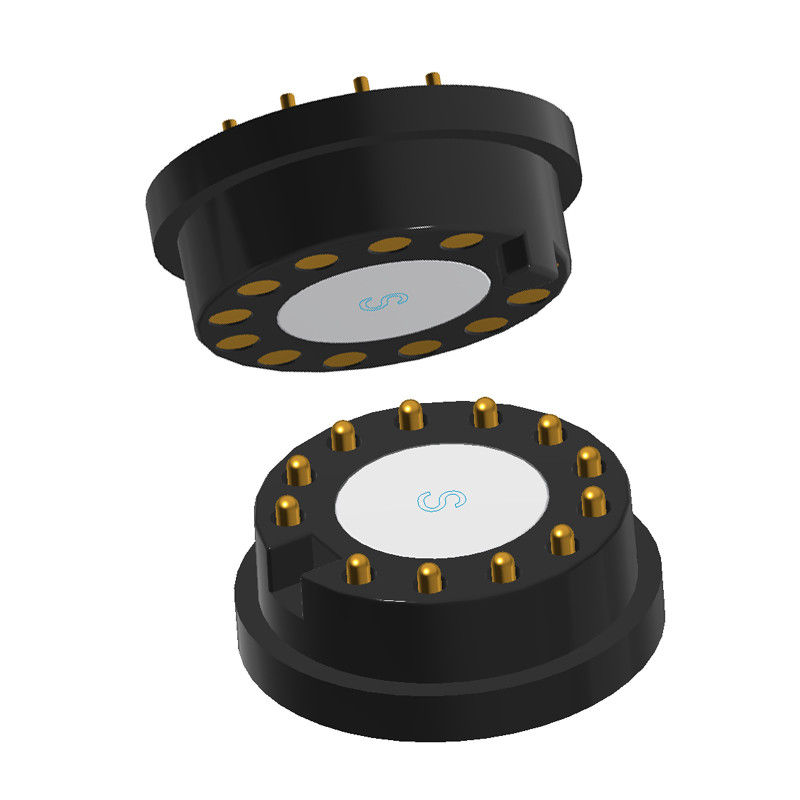

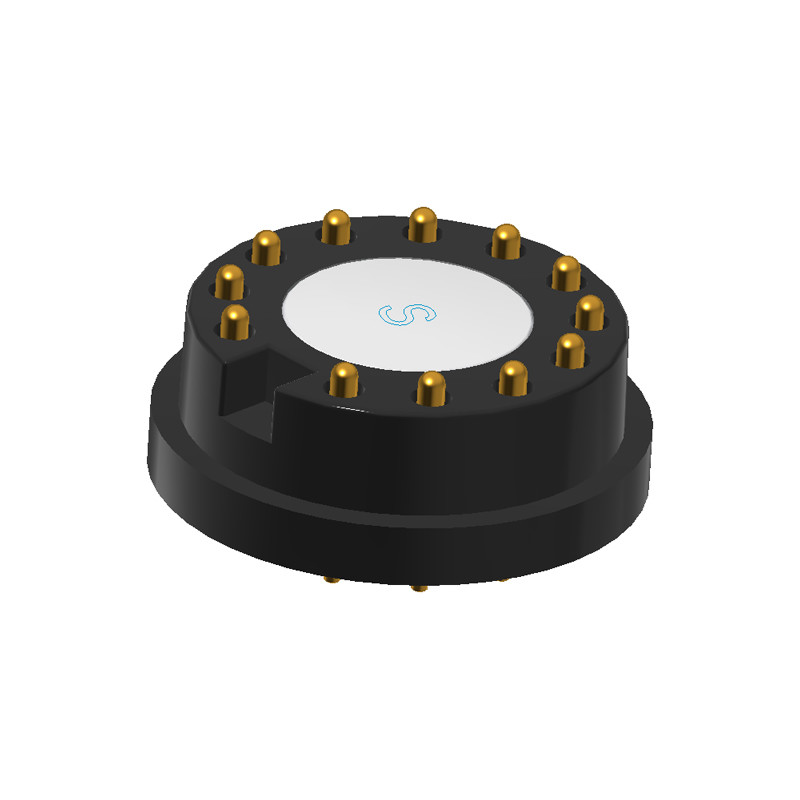

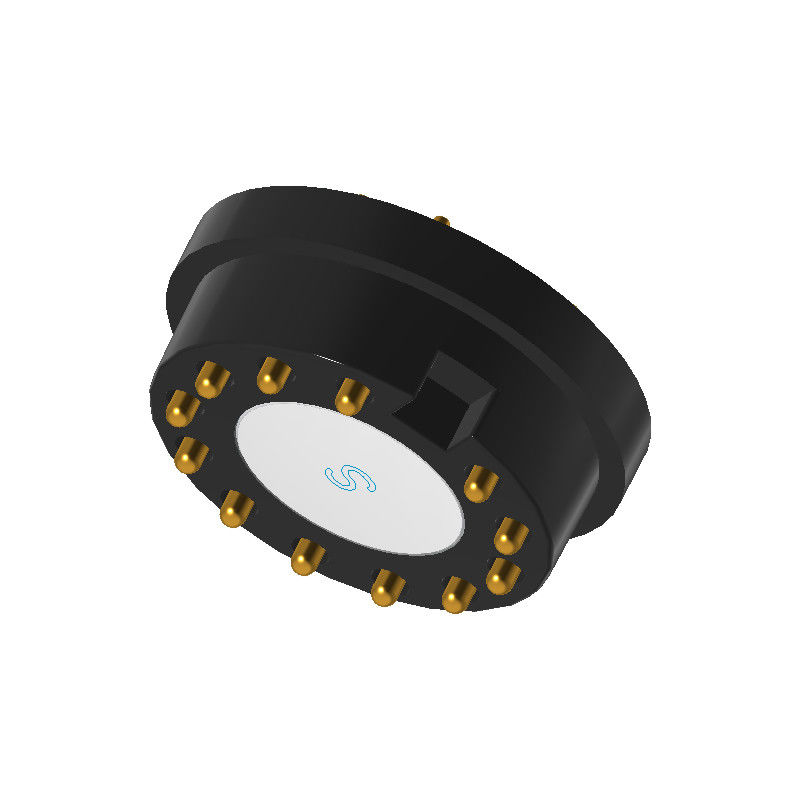

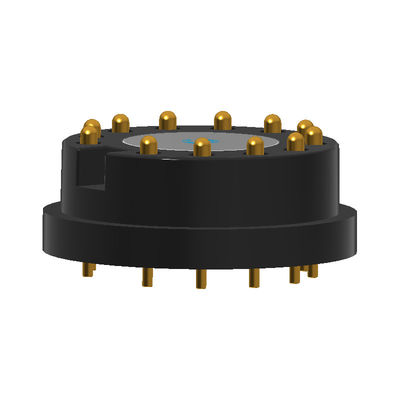

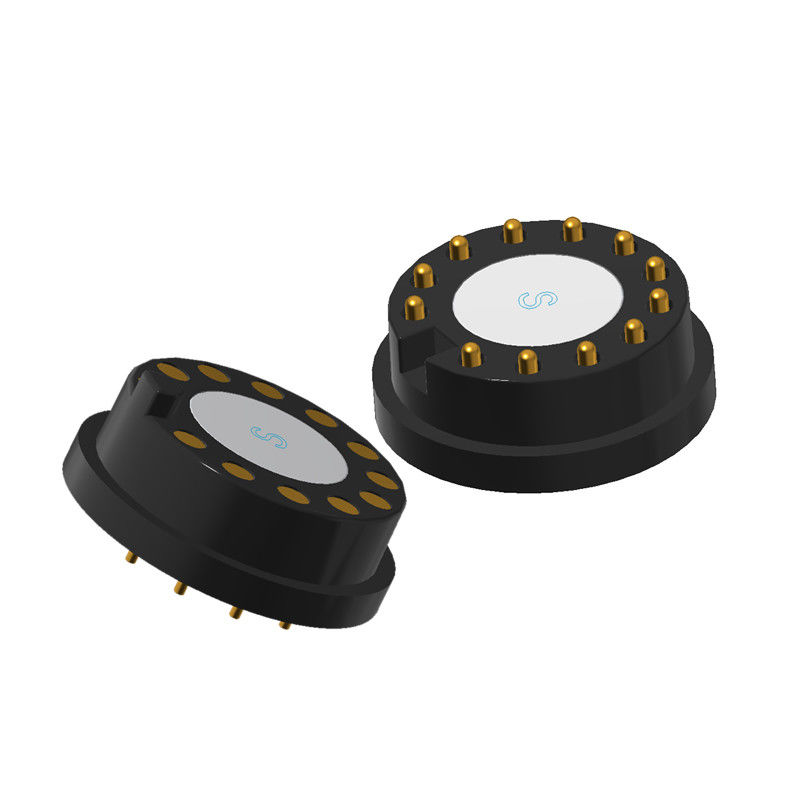

맞춤형 포고 핀 자기 연결 12 핀 남성 및 여성 자기 연결 원형

맞춤형 원형 12pin 남성 및 여성 자석 스프링 포고 핀 커넥터.

주요 특징:
12-핀 구성

전력/데이터 전송을 위한 12개의 스프링로 부착된 포고 핀을 가진 남성과 여성 연결 장치

혼합 전력/신호 핀 옵션 (예를 들어, 일부 핀에 더 높은 전류)

자기계열

통합된 희토류 자석 (예를 들어, N35/N52 등급) 은 적절한 짝짓기를 보장하고 오조화를 방지합니다.

매그네트 강도는 당당력 요구에 따라 조절할 수 있다 (예를 들어, 쌍당 2N10N).

포고 핀 (스프링 콘택트)

재료: 금으로 칠한 청동/베릴륨 구리, 낮은 저항 (<30mΩ) 및 부식 저항.

스프링 스트로크: 커스터마이징 가능 (예를 들어, 0.5mm~5mm 이동) 고 사이클 수명 (100K + 사이클) 의 옵션.

평준 전류: 일반적으로 1A5A 1 핀 (전력 핀에 더 높게 사용할 수 있습니다).

주택 및 디자인

둥근 형태 인데 지름은 일반적으로 10mm~30mm입니다.

소재:

가벼운 용도로 플라스틱 (PBT, 나일론)

금속 (알루미늄, 스테인리스 스틸)

품질 보장 및 적합성 테스트:

1전기 신뢰성
100% 오픈 / 쇼트 서킷 테스트: 모든 단위는 흠없는 연결과 안전을 보장하기 위해 엄격한 전기 검증을 받는다.

2환경 및 안전 준수
RoHS & REACH 인증: 위험 물질 (예: 납, 캐드미엄) 이 없으며 EU 및 세계 환경 표준을 충족합니다.

3부식 저항성
소금 스프레이 테스트 (48시간): 가혹한, 습한 또는 소금 환경 (예를 들어, 해양, 산업용) 에서 성능을 검증합니다.

품질 보장 및 준수 는 왜 중요 합니까?
✅결함 0모든 커넥터가 일관된 성능을 제공하도록 합니다.
✅전 세계 승인:엄격한 국제 규정을 준수합니다.
✅내구성 보장:장기 신뢰성을 위해 부식 저항성

접착제 의 이점:

플래팅 품질:얇은 Au는 Ni보다 신뢰성 높은 전기 성능을 보장하면서 비용을 최소화합니다. (더 두꺼운 Au는 비용을 증가시킬 것이지만이 응용 프로그램에 필요하지 않을 수 있습니다.)

환경 저항성:껍질/마그네트 및 LCP 하우징에 Ni 접착은 습도, 부식 및 높은 온도에 대한 보호를 제공합니다.

내구성:50,000주기 수명과 스프링 힘 내성이 (± 20g) 는 장기적인 신뢰성에 초점을 맞추고 있음을 나타냅니다.

둥근 자기 연결 장치 매개 변수:

제품 이미지 표시

둥근 자석 의 장점커넥터

포고 핀 을 가진 둥근 자기 연결 장치 는 전통적인 연결 장치 에 비해 여러 가지 장점 을 가지고 있으며, 이를 현대 의 많은 응용 분야 에 이상적 으로 사용 할 수 있다. 주요 이점 은 다음과 같다.

1. 쉽고 안전한 연결 (자율 정렬)
자석 정렬: 자석 은 정밀 한 수동 정렬 없이 적절한 결합 을 보장 하며, 마모 를 줄인다.

블라인드 짝짓기: 사용자가 연결 지점을 볼 수 없더라도 작동합니다 (예를 들어 장치 뒤에, 좁은 공간에서).

빠른 연결/절단: 자주 연결/절단해야 하는 애플리케이션에서 시간을 절약합니다.

2높은 내구성 & 긴 수명
포고 핀 (스프링 로딩 콘택트): 진동/충격에 저항하고 10만 회 이상 안정적인 전기 접촉을 유지합니다.

기계적 마모 감소: 자석은 결합 힘을 흡수하여 커넥터 손상을 최소화합니다.

부식 저항성: 금으로 칠한 접촉장치와 밀폐된 (IP 등급) 가구로 장수성을 향상시킵니다.

3콤팩트하고 공간 효율적인 디자인
둥근 모양: 실린더형 장치 (예: 웨어러블 기기, 드론, 의료 도구) 에 잘 맞습니다.

부피가 큰 잠자리가 없습니다. 자기적 유지로 클립이나 스크루의 필요성이 없어 공간 절약이 가능합니다.

4안전성 및 신뢰성
분리 기능: 과도한 힘으로 안전하게 분리되어 케이블/장치 손상을 방지합니다.

극성 제어: 사용자 정의 자석 배열은 역 삽입을 방지합니다.

스파크-프리: 연결 중에 단회로 위험이 낮습니다 (충전 응용 프로그램에서 유용합니다).

5다재다능한 전력 및 데이터 전송
높은 전류를 지원합니다. 일부 핀은 전력 공급에 3A ∼ 10A를 처리 할 수 있습니다.

고속 데이터: 보호된 디자인은 USB, UART, I2C 또는 HDMI 신호를 지원합니다.

혼합 사용: 필요에 따라 전력, 데이터 또는 지식용 핀을 할당하십시오.

6물과 먼지 저항성 (IP 등급)
IP67/IP68 옵션: 밀폐 된 디자인은 혹독한 환경 (예: 의료, 야외, 산업) 에서 작동합니다.

7. 미적 & 사용자 친화적
간결하고 미니멀한 외관: 소비자 전자제품 (예를 들어, 무선 충전기, 이어폰) 에 선호됩니다.

한 손으로 작동: 웨어러블 기술이나 로봇 공학에서 사용을 단순화합니다.

8사용자 정의 유연성
특정 필요에 맞게 자기 강도, 핀 수, 크기와 재료를 조절할 수 있습니다.

자기 연결 장치 제품 적용:

FAQ

1왜 우릴 선택했지?
100%의 진심을 가지고, 우리 회사는 당신에게 최고의 서비스를 제공 할 것입니다 어떤 제품이나 판매 후.우리는 가장 합리적인 인용을 제공 하 고 디자인 고품질 샘플 당신의 그림 또는 요구 사항에 따라우리는 매매 후 모든 고객에 대한 보증을 제공합니다.

2- 상품을 맞춤화해 줄 수 있나요?
우리는 당신을 위해 사용자 정의하거나 당신을 위해 디자인을 매우 기쁘게 생각합니다. 우리에게 당신의 그림이나 샘플을 제공 하 고 제품에 대한 당신의 특별한 요구 사항을 알려주세요.우리는 당신의 요구 사항에 따라 가능한 한 빨리 사용자 정의 할 수 있습니다.

3샘플은 얼마인가요?
만약 재고 품목, 우리는 무료로 고객에게 샘플을 제공하지만 당신은 화물을 부담해야합니다.
만약 사용자 정의 iterms, 우리는 적절하게 비용을 청구하고 환불 할 수 있습니다 샘플 수수료의 합리적인 비율 당신이 우리에게 주문 할 때!

4- 배달시간은?
배달 시간은 고객의 주문의 양과 난이도에 따라 다릅니다. 일반적으로 3 일 이내에 주류 물품 배달, 2 주 이내에 맞춤형 제품이 배달됩니다.

5- 회사 품질 통제는 어때요?
우리는 제품을 테스트하고 검사하여 제품의 품질을 보장하여 귀하의 만족을 얻을 것입니다. 품질은 재료에서 배달에 이르기까지 우리 회사에서 가장 중요합니다.모든 것이 두 번 확인되고 회사가 IS09001을 얻을 수 있습니다..

인용을 요청합니다.

*이번 세부사항을 알려주세요:

*전류/전압 요구 사항

*기계 차원/설계

*환경 요구 사항 (온도, 방수)

* 샘플 양 대 대량 주문

지불 기간:T/T,50% 보증금,50% 잔액

지불 방법:T/T,PayPal,OCBC

표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일

생산 기간:10-15일

다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카

거래 기간:EXW

화물:항공, 해상, 익스프레스

서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
