원래 장소: | 중국 |
---|---|
브랜드 이름: | UPE |
인증: | ISO9001 |
모델 번호: | Upd02A-BXX-XXXX |
문서: | 2.54mm pitch Standard POGO ...EC.pdf |
최소 주문 수량: | 5000 |
가격: | $0.8-$3 |
포장 세부 사항: | PE |
배달 시간: | 10-15 근무일 |
지불 조건: | T/T |
공급 능력: | 5KPCS/일 |
이름: | 스프링 로딩 커넥터 | 피치: | 2.54 밀리미터 |
---|---|---|---|
종류: | 직각 | 소재: | 무연 C6801, SUS304, THN |
전단력: | 80g +/- 20g | 일하는 Storke: | 1.0 밀리미터 |
전류: | 3A | 전압: | DC12V |
테스트 수명: | 100,000이지 사이클 | 콘택 저항: | 50 Milliohm Max. |
염수 분무 시험: | 48h | 제품 작동 온도: | 260 ℃ ± 5 ℃ 20S ± 2s |
강조하다: | 구리 스프링 로딩 커넥터,스프링 로딩 커넥터 2.54mm 피치,직각 포고 핀 커넥터 16Pin |

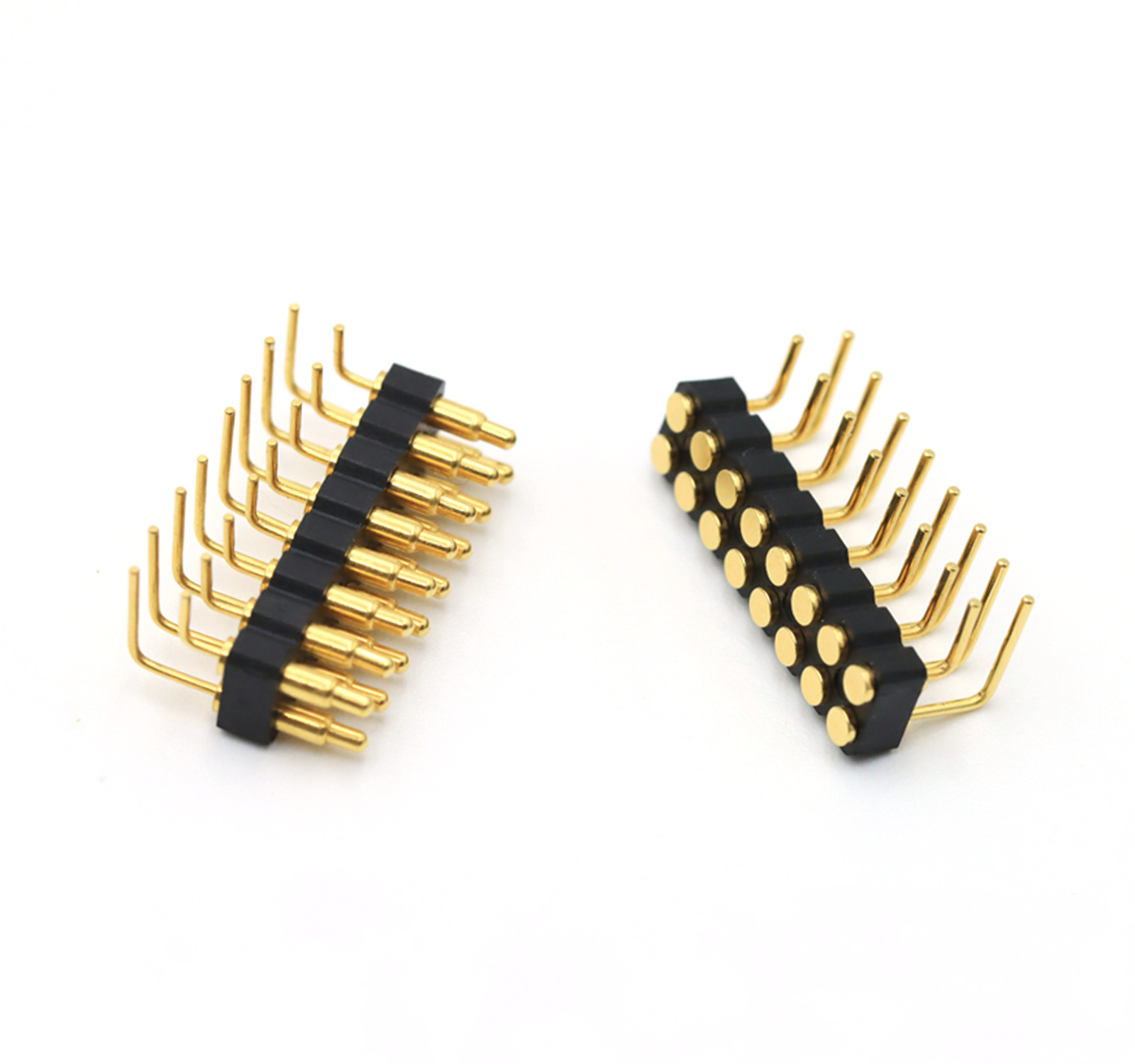

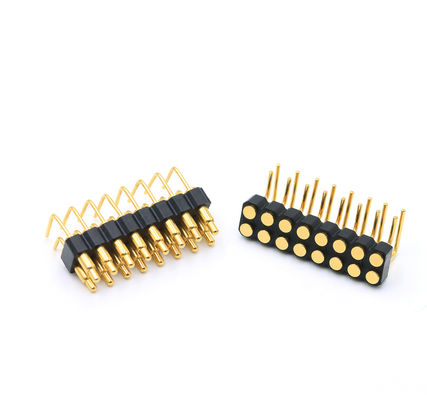

청동 스프링 프로브 오른쪽 앵글 포고 핀 커넥터 2.54mm 피치 16Pin 남성 여성
포고 핀은 구부러진 꼬리 디자인을 갖추고 있으며, 공간 제한된 애플리케이션에 대한 향상된 다재다능성을 제공합니다.
주요 장점은 다음과 같습니다.
1공간 최적화
구부러진 꼬리는 콤팩트 PCB 레이아웃 또는 긴 조립에 유연한 위치화를 허용합니다.
직지 핀이 다른 구성 요소에 간섭하는 설계에 이상적입니다.
2. 배선 옵션
꼬리는 직선 (PCB 패드 대신) 에 직접 용접할 수 있으며,
- 맞춤형 케이블 연결
모듈형 또는 재작업 가능한 디자인
이동성 부분 (예를 들어, 힌지 메커니즘) 의 스트레인 완화.
3기계적 안정성
굽은 꼬리는 역동적인 환경에서 직지 핀에 비해 스트레스 분포를 향상시킬 수 있습니다.
재료
플랑저: 납 없는 C6801, 접착: 01~99 μ" Au 이상 60~100 μ" Ni.
배럴: 납 없는 C6801, 접착: 01~99 μ" Au 이상 60~100 μ" Ni.
스프링: SUS 304 스테인리스 스틸, 플래팅: 1 μ" (성분 Au 또는 Ni에 대한 관화 저항).
하우징: 검은색 HTN (고온 나일론) + 30% 유리 섬유, UL94 V-0 연화성 등급.
기계적 사양
스프링 힘: 80g ± 20g 1.0mm 작동 스트로크.
풀 스트로크 1.2mm
기계적 수명 ≥10,000회
전기 사양
정류 및 전압: DC 12V, 최대 3A
접촉 저항: 작업 높이에서 ≤50mΩ
용인
길이: ±0.15mm
직경: ±0.05mm
각: ±2°
환경적 성능
작동 온도: -40°C ~ +130°C (24시간 이내에)
용접 열에 대한 저항: 260°C ± 5°C 20s ± 2s 동안.
준수: ROHS 및 REACH 준수.
소금 스프레이 테스트: 48시간 (성충성 검증)
주요 특징 및 응용
높은 내구성: 10,000 + 사이클, 견고한 접착 (Au / Ni) 을 통해 마모 및 진열 저항을 제공합니다.
고온 저항성: 가혹한 환경 (130°C까지) 에 적합합니다.
정밀 메커니즘: 단단한 관용은 신뢰할 수있는 전기 접촉을 보장합니다.
납 없는 및 적합: 환경 규정 (ROHS/REACH) 을 충족합니다.
참고:
1.최고의 사용 효과를 보장하기 위해 작업 높이에 따라 작동하십시오.
2약물의 사용에 대한 예방 사항
엔지니어링 도면에 따르면 허용되는 최대 압축을 초과해서는 안 됩니다.
380 ~ 420°C의 용접 온도에서 3 ~ 5초의 용접 시간에 적합합니다.그것은 짧은 시간 내에 제품을 처리 할 수 없습니다 반복 용접을 수행 여러 번
. 400에서 500도 섭씨의 오븐 온도 범위에 적응
응용 끝을 설계 할 때, 합리적으로 포고핀 압축 공간을 피하십시오.
3. 20개 이상의 단일 줄 핀, 40개 이상의 이중 줄 핀 및 기타 특수 요구 사항에 대해서는 기술 지원에 문의하십시오.
포고 핀 커넥터의 구성
2.54mm pitch pogo 핀 커넥터 파라미터 목록:
이름
|
포고 핀 연결기
|
종류
|
직각
|
성별
|
남성/여성
|
핀 번호
|
16핀
|
피치
|
2.54mm
|
단열기
|
B카크 HTN+30GF UL94 V-0.
|
펌프
|
납 없는 C6801
|
배럴
|
납 없는 C6801
|
봄
|
SUS 표면 처리
|
플라스틱 높이
|
2.5mm
|
스프링 힘
|
80g+/-20g 1.0mm 작동 도중
|
뚜라기 뚜라기
|
10.2mm
|
수명 테스트
|
1001000 회로
|
가속 전류
|
3A 맥스
|
전압 |
DC 12V |
접촉 저항 |
최대 50 밀리오엄
|
소금 스프레이 테스트 |
48H |
인증 |
ROHS 또는 REACH에 맞는 제품 |
테스트 |
100% 개방형 및 단기 테스트 |

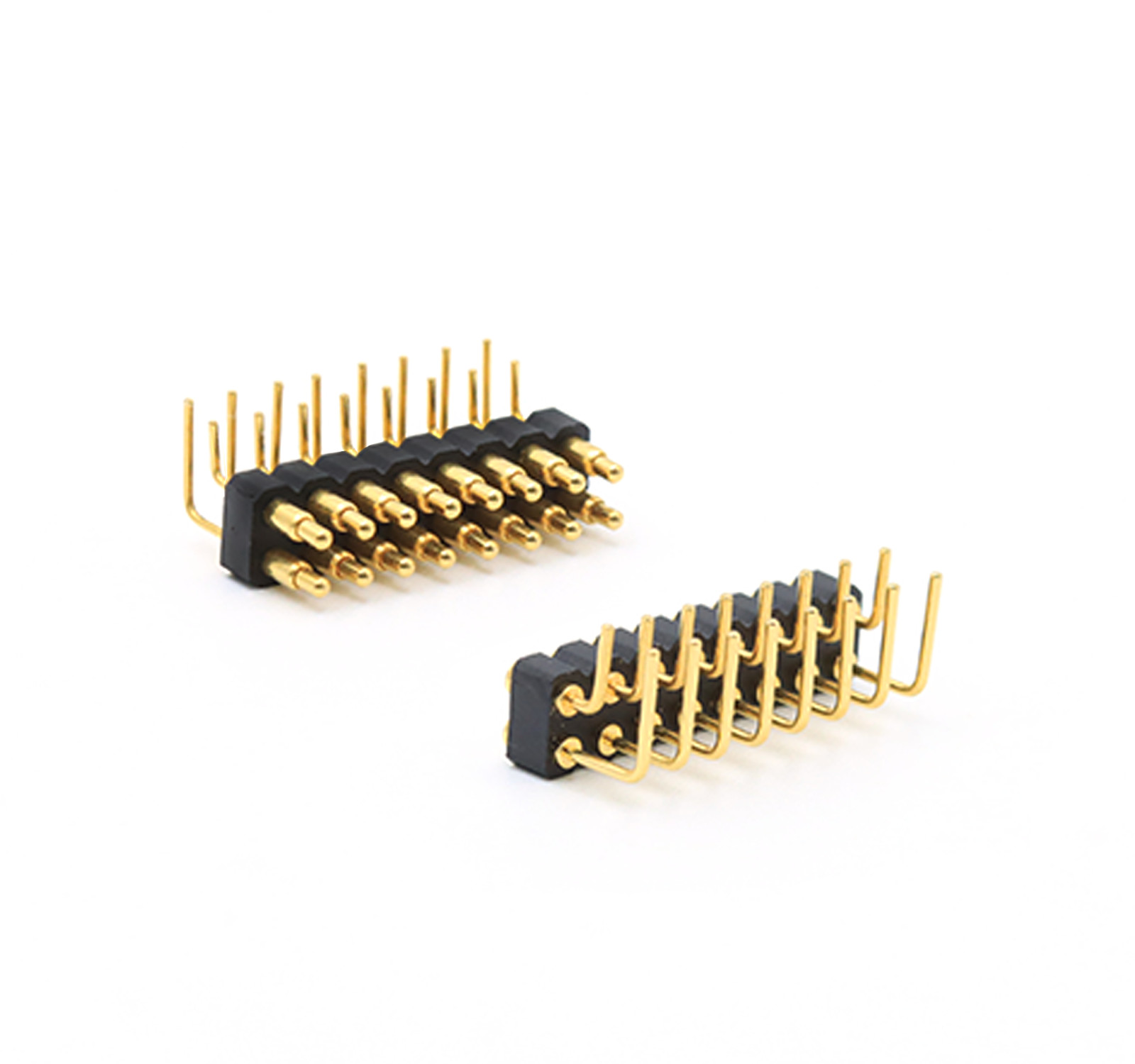

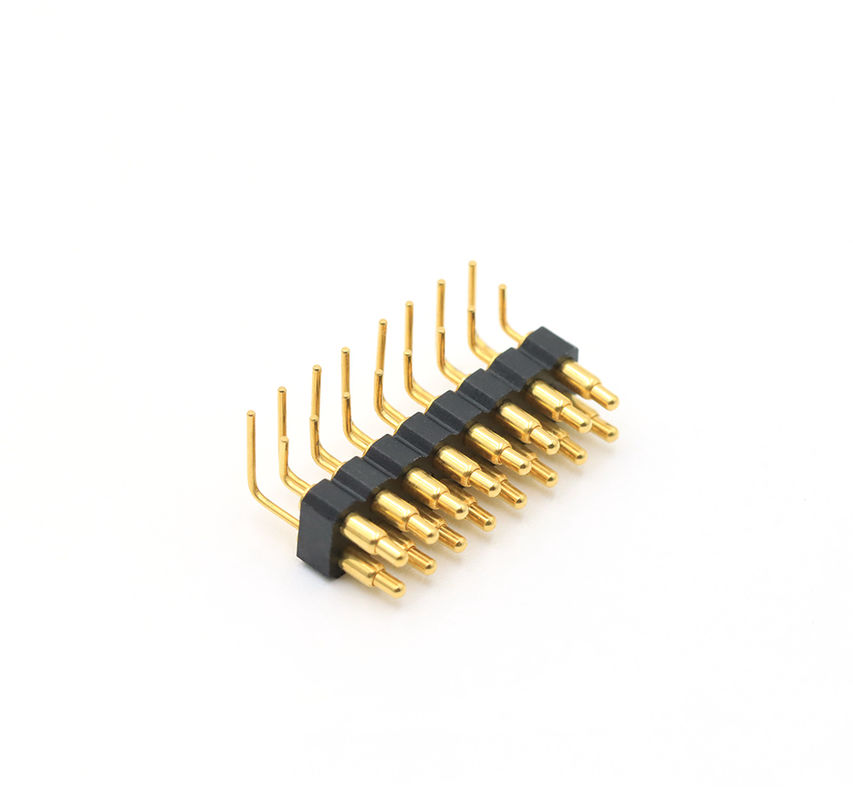

이중 행 2.5mm 하우징 오른쪽 앵글 남성 스프링 로딩 Co넥터:
이중 행 2.5mm 하우징 오른쪽 앵글 여성 로딩 Co넥터:
표준 2.54mm 피치 포고 핀 커넥터
적용 분야:
우리의 장점과 당신의 선택:
.15A-30A 시리즈로 UPE 전문 맞춤형 고 전류 Pogo 핀, 그것은 대량 생산되었습니다.
.UPE는 SMT / DIP / 오른쪽 각 / 솔더 컵과 함께 2.0mm 및 2.54mm 피치 표준 남성 및 여성 2pin-40pin Pogo 핀 커넥터를 개발했습니다.
.포고 핀 라이프 테스트 최대 1000,000 회
.모든 제품은 HF, RoHS REACH 표준을 통과할 수 있습니다.
.100% 전기 테스트 보고서를 제공 물품 배달 전에.
.다양한 모양의 사용자 정의가 가능합니다. 작은 구조와 높은 흐름.
왜 고객들이UPE?
1전문적인 맞춤화 서비스
2빠른 샘플 생산 능력
3엄격한 품질 관리 시스템
4수입 부품으로 가공
5고 정밀 테스트 장비
6합리적인 비용 통제 절차
어떻게 자기 케이블 커넥터 주문을 배치하는 방법
* 당신은 우리에게 그림이나 샘플을 보내
* 우리는 프로젝트 평가를 수행합니다
샘플을 만들어서 보내주죠
* 샘플이 좋다고 생각하면 주문하고 30% 보증금을 지불하세요
* 우리는 제품을 만들기 시작합니다
* 상품이 완성되면, 우리는 당신의 체크를 위해 사진을 찍고 당신은 그 다음 잔액을 지불합니다
* 우리는 택배 회사에 제품을 배달합니다
지불 기간:T/T,50% 보증금,50% 잔액
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
