| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9001 |
| 모델 번호: | 6 핀 솔더 컵 스프링로드 커넥터 |
| 최소 주문 수량: | 5000 |
| 가격: | $5-$7 |
| 포장 세부 사항: | PE |
| 배달 시간: | 10-15 근무일 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 땜납 컵 연결기 | 핀 번호: | 6pin |
|---|---|---|---|
| 소재: | 황동, SUS304, 블랙 HTN | 내구 시험: | 50,000 사이클 최소. |
| 표면 처리: | 금 도금법 | 콘택 저항: | 50mΩ max (핀). |
| 염수 분무 시험: | 48h | 리플 로우 온도.: | 265 °, 4 ~ 5sec |
| 강조하다: | 맞춤형 솔더 컵 커넥터,스프링 로딩 6 핀 포고 커넥터,6 핀 포고 커넥터 사용자 정의 |
||

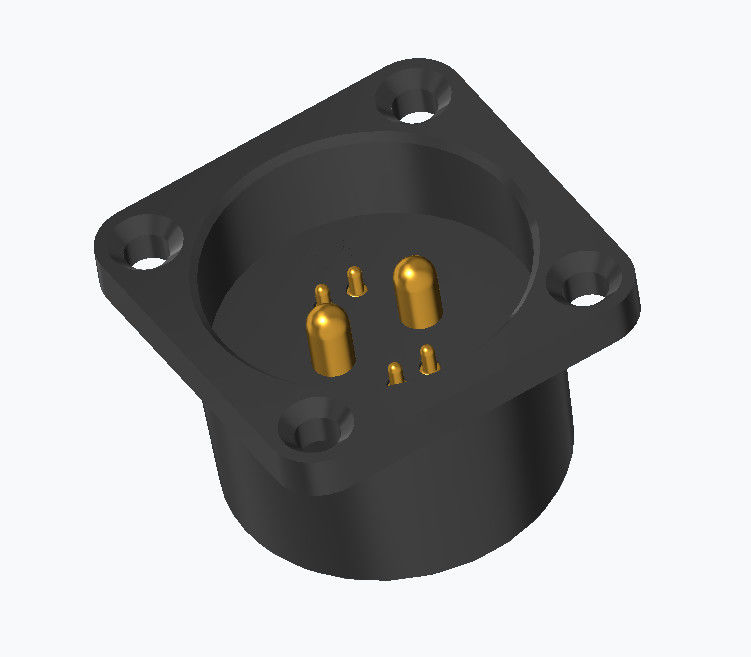

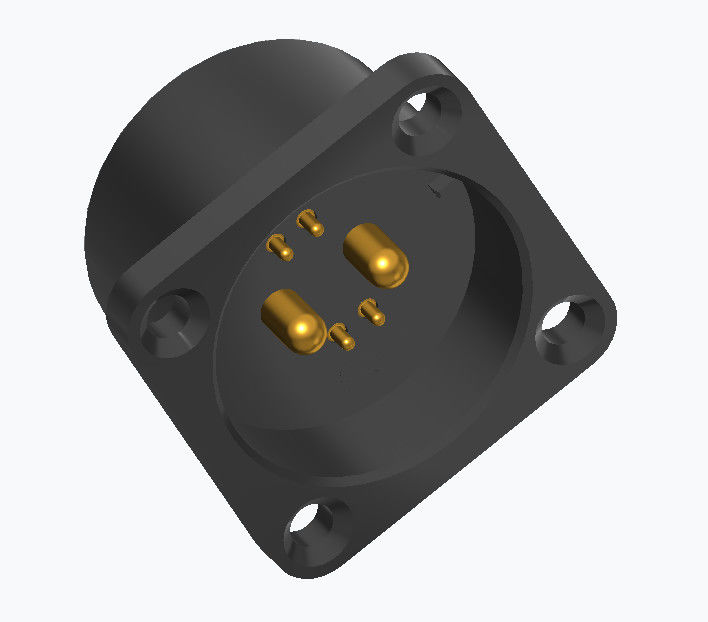

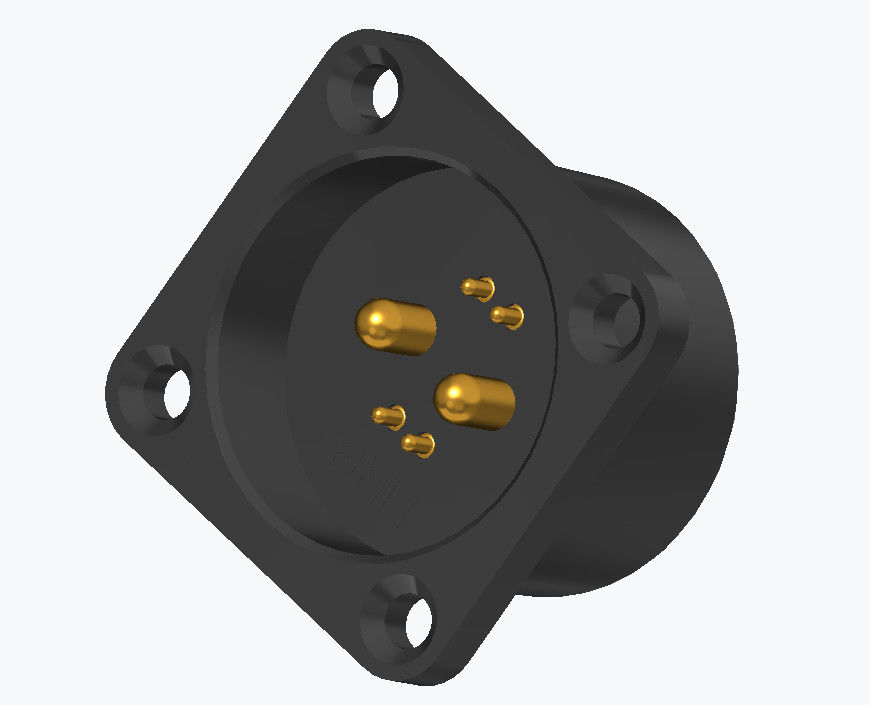

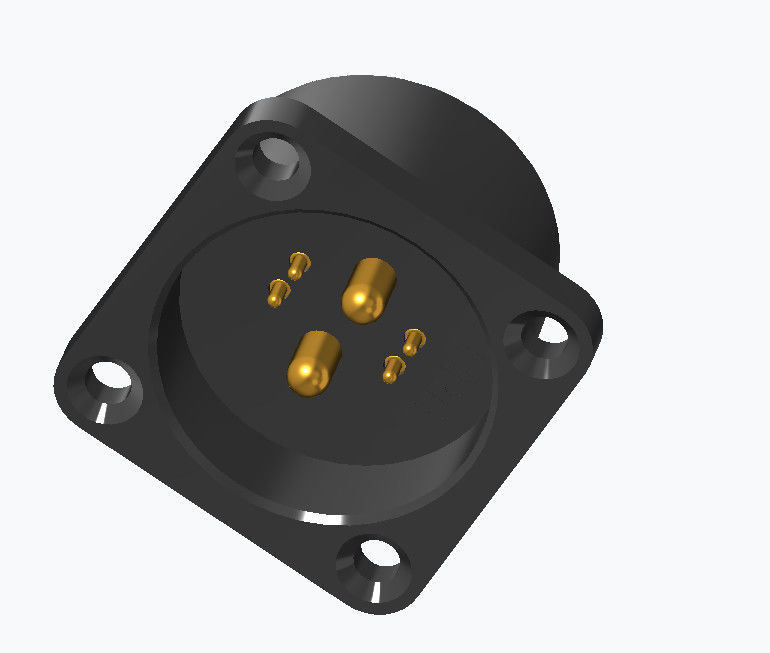

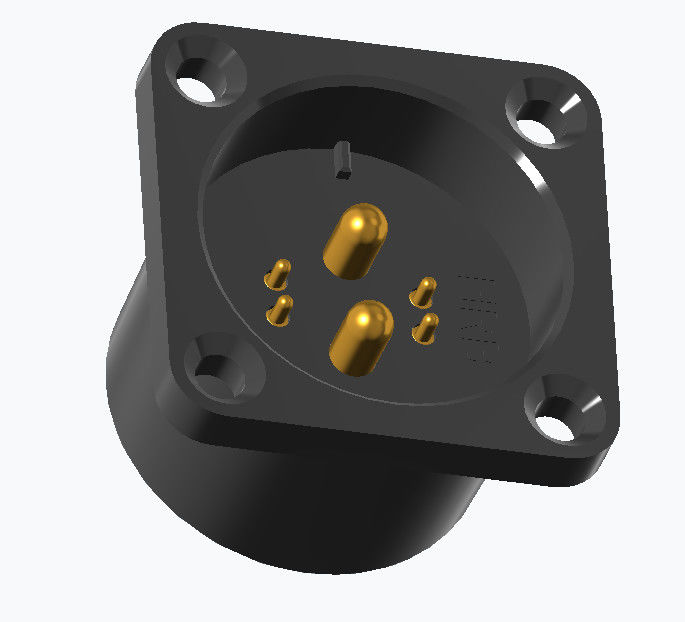

맞춤형 원형 6pin 남성 여성 솔더 컵 스프링 로딩 포고 핀 커넥터
유니언 프레시션 일렉트로닉 리미티드 (UPE)전문직에 종사하는 사람사용자 지정 제조업체전문적인포고 핀그리고포고 핀 커넥터이 회사는 시장에서 가장 경쟁력 있는 공급업체 중 하나로 인정받고 있습니다.스프링로 부착된 커넥터중국 산업에서, 다양한 첨단 기술 응용 분야에 대한 서비스를 제공합니다.
UPE는선도적인 제조업체의포고 핀그리고스프링 로딩 된 커넥터, 레버링첨단 생산 기술그리고엄격한 품질 관리세계 산업에 봉사하기 위해서입니다.
우리는 안전하고 신뢰할 수 있는 제품으로 고객의 요구를 충족시키는 것을 목표로 합니다. 우리는 또한 맞춤 서비스를 제공하고 있습니다.우리는 빠른 제품 개발 주기로 고객의 디자인 요구를 충족시키기 위해 안정적인 품질의 샘플을 빠르게 사용자 정의 할 수 있습니다..
UPE 스프링 로딩 커넥터의 장점:
스프링 로딩 된 커넥터, 일반적으로 스프링 핀 또는 포고 핀으로 알려져, 몇 가지 장점을 제공합니다:
신뢰성:CLIP 기술을 사용하는 UPE Pogo 핀은 진동과 기계 충격에 노출된 환경에서도 일관성 있고 신뢰할 수 있는 전기 연결을 제공합니다.
컴팩트 디자인:작은 크기 때문에 좁은 공간에 잘 들어갈 수 있습니다. 현대적이고 소형적인 전자 기기에 적합합니다.
유연성:포고 핀은 표면 변동에 적응할 수 있고, 짝짓기 표면이 완벽하게 정렬되어 있지 않더라도 안정적인 연결을 보장합니다.
사용 편의성:사용 편리하고 설치와 유지보수가 간단합니다.
내구성:그들은 수 많은 연결 및 단절 주기에 견딜 수 있도록 설계되어 매우 내구성 있습니다
스프링 로딩 된 포고 핀 커넥터 매개 변수 성능
|
부품 이름 |
매개 변수 성능 표 |
|||
|
배럴 메터리아 |
금속 |
베릴륨 구리 |
광소 금속 |
|
|
플랑저 재료 |
금속 |
베릴륨 구리 |
광소 금속 |
스테인리스 스틸 |
|
스프링 옵션 |
스텐일 |
음악 선 |
|
|
|
플래팅 요구 사항 |
골드 아우
|
은-Ag
|
팔라디움 니켈 (Pd-Ni) |
|
|
가속 전류 |
1A, 2A, 3A, 5A, 15A 또는 30A (다양한 구조) |
|||
|
가등전압 |
DC 12V 24V |
|||
|
접촉 저항 |
30mΩ 최대 50mΩ (침착) |
|||
|
수명 테스트 |
501,000,000 회전 최소 1,000,000 회전 최대 |
|||
|
R피출 온도 |
265°, 4~5초 |
|||
|
POGO PIN 신뢰성 테스트 |
||||
|
유지력 |
시속 500±50의 정규 사이클로50최소 1000 회로 |
|||
|
습도 |
EIA-364-31,시험 방법 II, 조건 A 상대 습도에 대한 피험자 결합 연결 장치90%~95%RH, 온도 40°C± 2°C상대 습도 96ho어. |
|||
|
용접열에 저항력
|
EIA-364-56, 절차 5, 레벨 2 265°C+10/-0°C30~35초 동안
|
|||
|
소금 스프레이
|
EIA-364-26,시험 조건 B 피실험자 5±1% 염분 용액에 결합 된 연결 장치 농도, 35+1°C/-2°C48시간 동안 |
|||
|
스프링 힘 시험
|
정상 힘 시험 절차, 100g±20g 작업 높이
|
|||
|
온도 수명
|
EIA-364-17,시험 방법 A,조건 4,시험 시간 조건 A 피실험자 짝짓기 85에 연결 장치°C± 2°C96시간 동안 |
|||
|
용접 가능성
|
EIA-364-52 265±5으로 눌러°C, 60/40±5% Sn/pb 용접 4,0~5,0초 동안 |
|||
|
접촉 저항
|
EIA-364-23 최대 100 mA의 시험 전류로 접촉 저항을 측정최대 20mV 전압 |
|||
포고 핀 커넥터는 6개의 부품으로 이루어져 있습니다: 플랑저, 배럴, 스프링, 세라믹 껍질, 하우징, 캡
참조를 위해 사용자 정의 된 Pogo 핀 커넥터 중 일부:
스프링 로딩 커넥터의 적용:
1소비자 전자제품
스마트폰, 태블릿, 웨어러블 기기 (배터리 연결, 도킹 스테이션).
노트북 컴퓨터 (키보드, 터치 패드 같은 모듈 구성 요소).
2시험 및 측정 장비
자동 테스트 장착장치 (ATE ∙ 자동 테스트 장비)
PCB의 회로 테스트 (ICT) 및 기능 테스트 (FCT)
3의료기기
휴대용 의료 장비 (예: 포도당계, ECG 모니터)
- 신뢰성 있는 연결을 필요로 하는 일회용/중복용 프로브
4자동차 및 항공우주
보드 진단 (OBD) 커넥터
항공기 테스트 및 비행중 엔터테인먼트 시스템
5산업 및 로봇
로봇 팔과 자동화 시스템은 빠른 단속 솔루션을 필요로 합니다.
산업용 센서와 제어 모듈
6에너지 및 배터리 시스템
배터리 팩 (예: 드론, 전기차)
태양 전지 패널 연결
7데이터 및 통신
고속 데이터 전송 (예를 들어, 서버 백플라인)
RF와 안테나 연결
FAQ
1왜 우릴 선택했지?
100%의 진심을 가지고, 우리 회사는 당신에게 최고의 서비스를 제공 할 것입니다 어떤 제품이나 판매 후.우리는 가장 합리적인 인용을 제공 하 고 디자인 고품질 샘플 당신의 그림 또는 요구 사항에 따라우리는 매매 후 모든 고객에 대한 보증을 제공합니다.
2- 상품을 맞춤화해 줄 수 있나요?
우리는 당신을 위해 사용자 정의하거나 당신을 위해 디자인을 매우 기쁘게 생각합니다. 우리에게 당신의 그림이나 샘플을 제공 하 고 제품에 대한 당신의 특별한 요구 사항을 알려주세요.우리는 당신의 요구 사항에 따라 가능한 한 빨리 사용자 정의 할 수 있습니다.
3샘플은 얼마인가요?
만약 재고 품목, 우리는 무료로 고객에게 샘플을 제공하지만 당신은 화물을 부담해야합니다.
만약 사용자 정의 iterms, 우리는 적절하게 비용을 청구하고 환불 할 수 있습니다 샘플 수수료의 합리적인 비율 당신이 우리에게 주문 할 때!
4- 배달시간은?
배달 시간은 고객의 주문의 양과 난이도에 따라 다릅니다. 일반적으로 3 일 이내에 주류 물품 배달, 2 주 이내에 맞춤형 제품이 배달됩니다.
5- 회사 품질 통제는 어때요?
우리는 제품을 테스트하고 검사하여 제품의 품질을 보장하여 귀하의 만족을 얻을 것입니다. 품질은 재료에서 배달에 이르기까지 우리 회사에서 가장 중요합니다.모든 것이 두 번 확인되고 회사가 IS09001을 얻을 수 있습니다..
어떻게 자기 케이블 커넥터 주문을 배치하는 방법
* 당신은 우리에게 그림이나 샘플을 보내
* 우리는 프로젝트 평가를 수행합니다
샘플을 만들어서 보내주죠
* 샘플이 좋다고 생각하면 주문하고 30% 보증금을 지불하세요
* 우리는 제품을 만들기 시작합니다
* 상품이 완성되면, 우리는 당신의 체크를 위해 사진을 찍고 당신은 그 다음 잔액을 지불합니다
* 우리는 택배 회사에 제품을 배달합니다
지불 기간:T/T,50% 보증금,50% 잔액
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
