| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9001 |
| 모델 번호: | SMT 16 핀 포고 핀 |
| 문서: | 2.54mm pitch Standard POGO ...EC.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $0.8-$3 |
| 포장 세부 사항: | PE |
| 배달 시간: | 10-15 근무일 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 포고 핀 커넥터 | 피치: | 2.54 밀리미터 |
|---|---|---|---|
| 종류: | SMT | 소재: | 무연 C6801, SUS304, THN |
| 전단력: | 80g +/- 20g | 일하는 Storke: | 1.0 밀리미터 |
| 전류: | 3A | 전압: | DC12V |
| 테스트 수명: | 100,000이지 사이클 | 콘택 저항: | 50 Milliohm Max. |
| 염수 분무 시험: | 48h | 제품 작동 온도: | 260 ℃ ± 5 ℃ 20S ± 2s |
| 강조하다: | 2.54mm 피치 포고 핀 커넥터,포고 핀 커넥터 듀플 라이,스프링 로딩 콘택트 커넥터 16핀 |
||

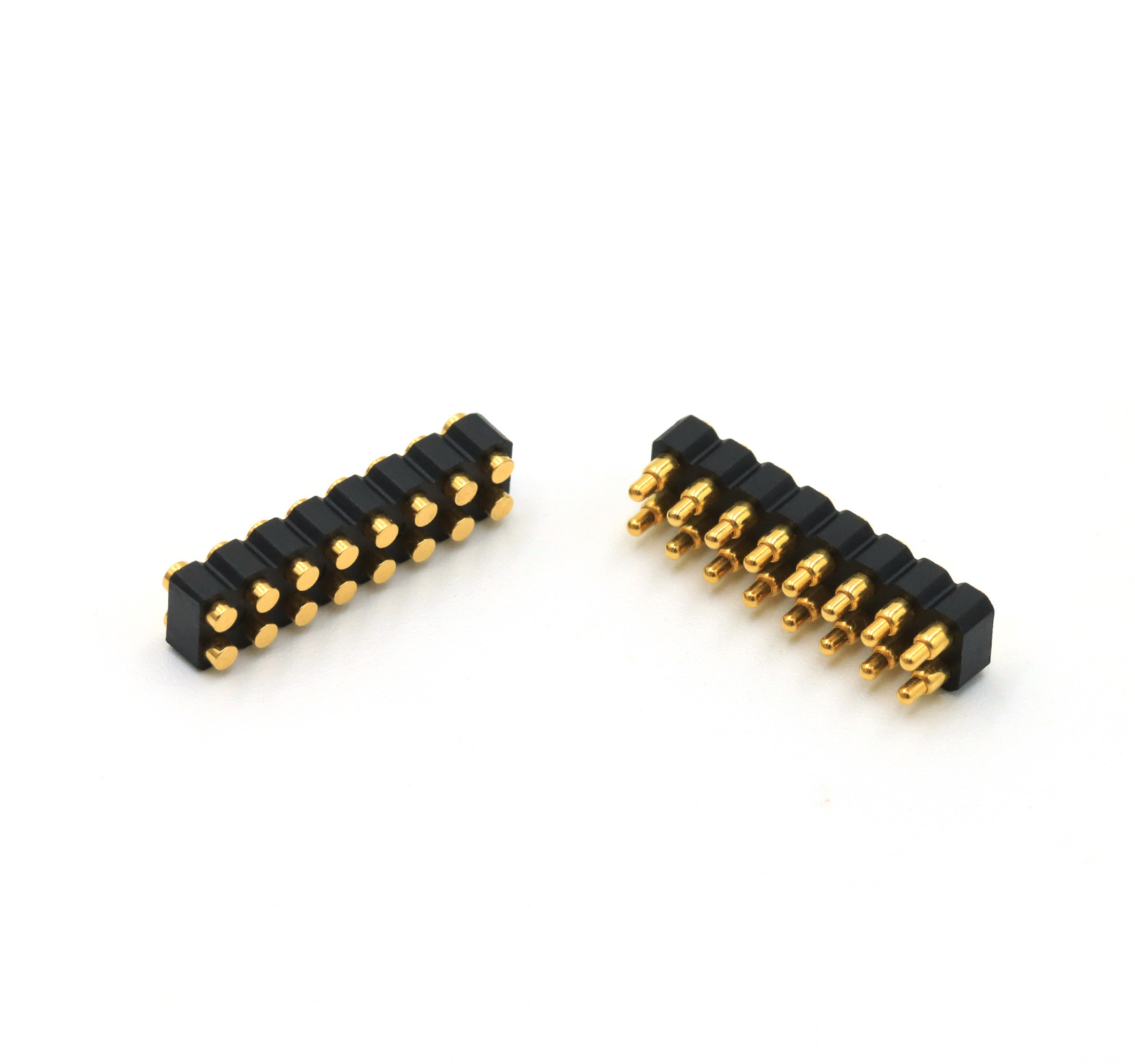

2.54mm 피치 남성 여성 포고 핀 커넥터 쌍줄 SMT 16핀 포고 핀
포고 핀은 SMT 유형, 그것은 좋은 안정성을 가지고 있습니다, 배럴의 바닥은 평평한 바닥 디자인, PCB 보드에 용접하기 쉬운
유니언 프레시션 일렉트로닉 컴퍼니 (UPE) 는 고급 포고 핀, 포고 핀 커넥터, 자기 커넥터 및 디자인, 개발,첨단 기술 회사로서 지원 제품의 생산 및 판매.
고객의 다른 요구 사항에 따라 우리는 고객이 선택할 수있는 8 가지 유형의 내부 구조 POGO PIN을 가지고 있습니다. 표준 POGO PIN, UPE 설계 된 제품의 전체 높이는 2.8mm ~ 11입니다.0mm(전체높이는 DIP 포고 핀의 꼬리 길이를 포함하지 않습니다.)
그 동안UPE또한개발 2.54mm 피치 표준 남성 및 여성 2pin-40pin Pogo 핀 커넥터SMT / DIP / 오른쪽 앵글 / 솔더 컵을 통해 고객들의 빠른 선택을 제공합니다.
재료
플랑저: 납 없는 C6801, 접착: 01~99 μ" Au 이상 60~100 μ" Ni.
배럴: 납 없는 C6801, 접착: 01~99 μ" Au 이상 60~100 μ" Ni.
스프링: SUS 304 스테인리스 스틸, 플래팅: 1 μ" (성분 Au 또는 Ni에 대한 관화 저항).
하우징: 검은색 HTN (고온 나일론) + 30% 유리 섬유, UL94 V-0 연화성 등급.
기계적 사양
스프링 힘: 80g ± 20g 1.0mm 작동 스트로크.
풀 스트로크 1.2mm
기계적 수명 ≥10,000회
전기 사양
정류 및 전압: DC 12V, 최대 3A
접촉 저항: 작업 높이에서 ≤50mΩ
용인
길이: ±0.15mm
직경: ±0.05mm
각: ±2°
환경적 성능
작동 온도: -40°C ~ +130°C (24시간 이내에)
용접 열에 대한 저항: 260°C ± 5°C 20s ± 2s 동안.
준수: ROHS 및 REACH 준수.
소금 스프레이 테스트: 48시간 (성충성 검증)
주요 특징 및 응용
높은 내구성: 10,000 + 사이클, 견고한 접착 (Au / Ni) 을 통해 마모 및 진열 저항을 제공합니다.
고온 저항성: 가혹한 환경 (130°C까지) 에 적합합니다.
정밀 메커니즘: 단단한 관용은 신뢰할 수있는 전기 접촉을 보장합니다.
납 없는 및 적합: 환경 규정 (ROHS/REACH) 을 충족합니다.
참고:
1.최고의 사용 효과를 보장하기 위해 작업 높이에 따라 작동하십시오.
2약물의 사용에 대한 예방 사항
엔지니어링 도면에 따르면 허용되는 최대 압축을 초과해서는 안 됩니다.
380 ~ 420°C의 용접 온도에서 3 ~ 5초의 용접 시간에 적합합니다.그것은 짧은 시간 내에 제품을 처리 할 수 없습니다 반복 용접을 수행 여러 번
. 400에서 500도 섭씨의 오븐 온도 범위에 적응
응용 끝을 설계 할 때, 합리적으로 포고핀 압축 공간을 피하십시오.
3. 20개 이상의 단일 줄 핀, 40개 이상의 이중 줄 핀 및 기타 특수 요구 사항에 대해서는 기술 지원에 문의하십시오.
포고 핀 커넥터의 구성
2.54mm pitch pogo 핀 커넥터 파라미터 목록:
|
이름
|
포고 핀 연결기
|
|
종류
|
SMT
|
|
성별
|
남성/여성
|
|
핀 번호
|
16핀
|
|
단열기
|
B카크 HTN+30GF UL94 V-0.
|
|
펌프
|
납 없는 C6801
|
|
배럴
|
납 없는 C6801
|
|
봄
|
SUS 표면 처리
|
|
플라스틱 높이
|
2.5mm
|
|
스프링 힘
|
80g+/-20g 1.0mm 작동 도중
|
|
뚜라기 뚜라기
|
10.2mm
|
|
수명 테스트
|
1001000 회로
|
|
가속 전류
|
3A 맥스
|
|
전압 |
DC 12V |
|
접촉 저항 |
최대 50 밀리오엄
|
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |

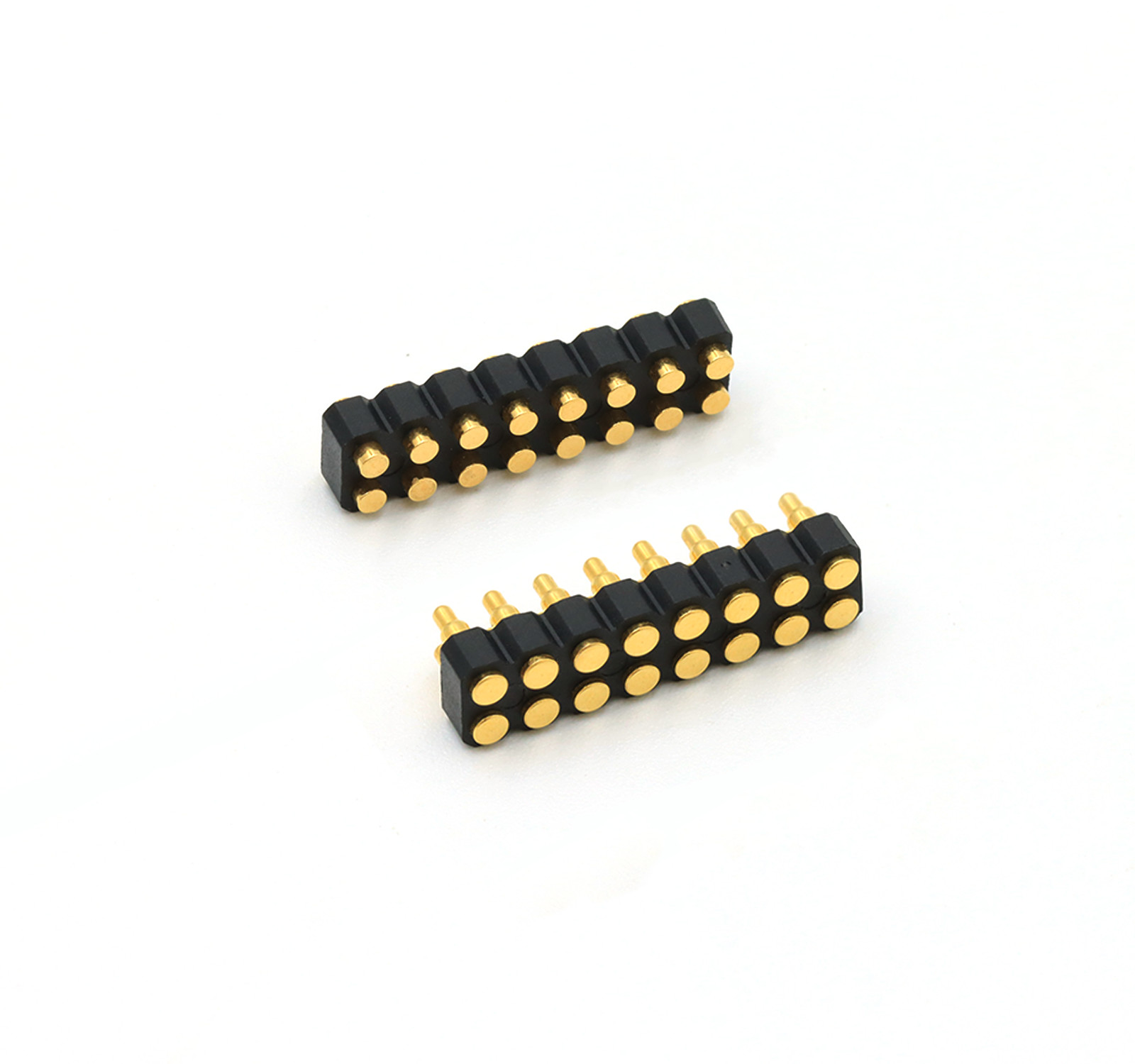

이중 행 2.5mm 하우징 SMT 남성 스프링 로딩 Co넥터:

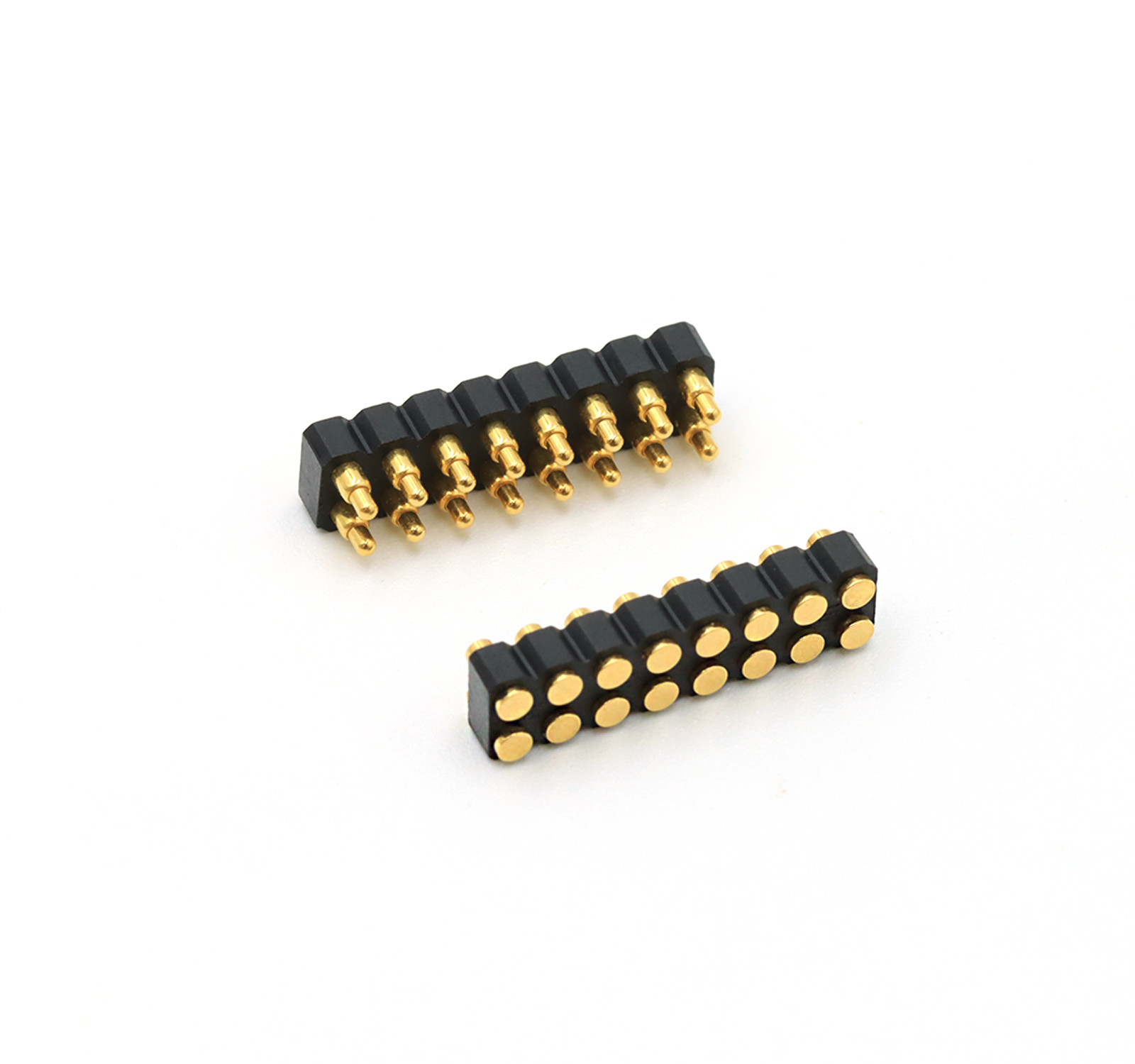

이중 행 2.5mm 하우징 SMT 여성 로딩 Co넥터:

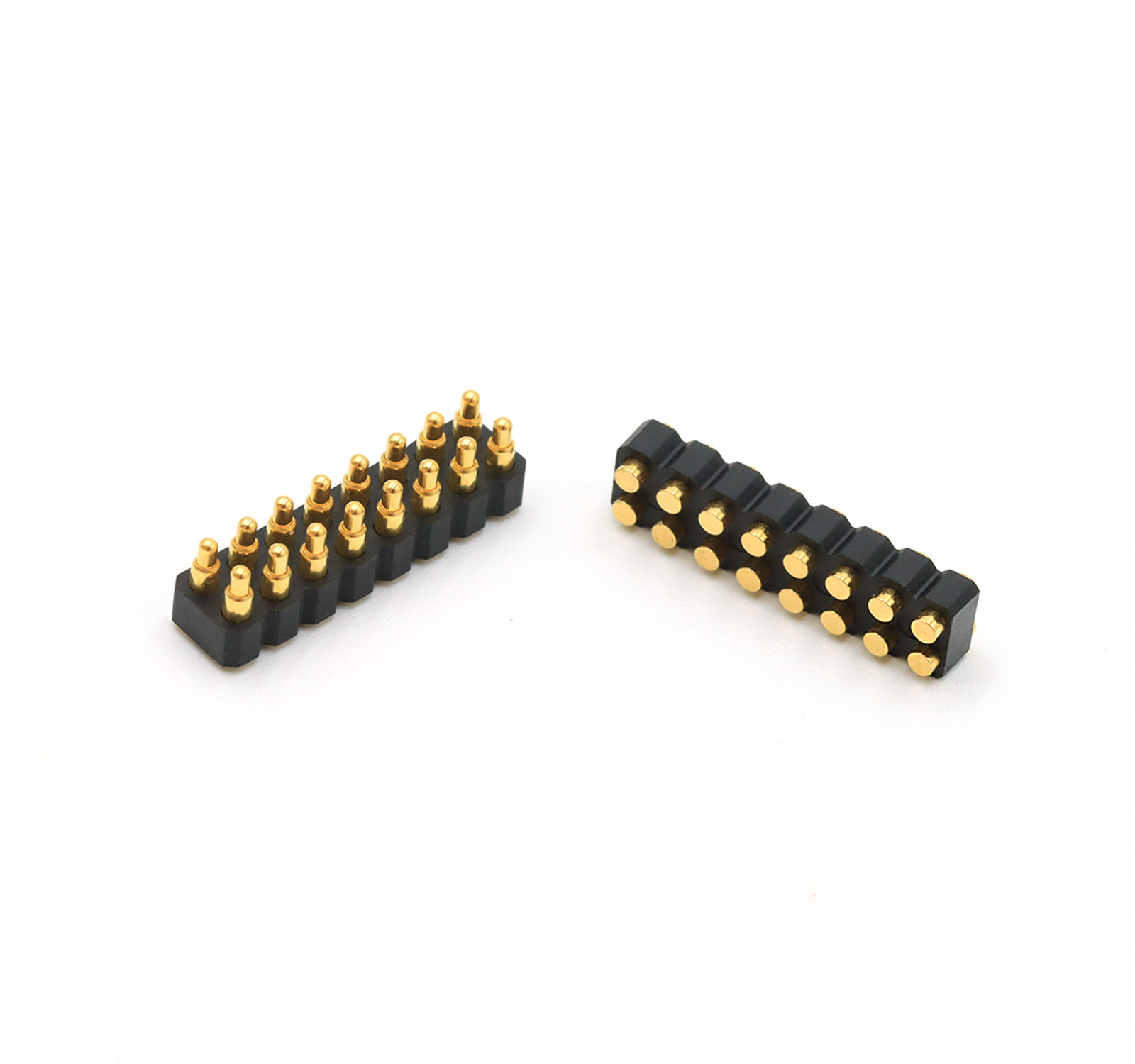

표준 2.54mm 피치 포고 핀 커넥터
적용 분야:
우리의 장점과 당신의 선택:
.15A-30A 시리즈로 UPE 전문 맞춤형 고 전류 Pogo 핀, 그것은 대량 생산되었습니다.
.UPE는 SMT / DIP / 오른쪽 각 / 솔더 컵과 함께 2.0mm 및 2.54mm 피치 표준 남성 및 여성 2pin-40pin Pogo 핀 커넥터를 개발했습니다.
.포고 핀 라이프 테스트 최대 1000,000 회
.모든 제품은 HF, RoHS REACH 표준을 통과할 수 있습니다.
.100% 전기 테스트 보고서를 제공 물품 배달 전에.
.다양한 모양의 사용자 정의가 가능합니다. 작은 구조와 높은 흐름.
