| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9001 |
| 모델 번호: | LBC0127A |
| 최소 주문 수량: | 5000 |
| 가격: | $5-$7 |
| 포장 세부 사항: | PE |
| 배달 시간: | 10-15 근무일 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 포고 커넥터 | 핀 번호: | 7PIN |
|---|---|---|---|
| 소재: | 황동, SUS304, 블랙 HTN | 표면 처리: | 금 도금법 |
| 내구 시험: | 50,000 사이클 최소. | 콘택 저항: | 50mΩ max (핀). |
| 염수 분무 시험: | 48h | 리플 로우 온도.: | 265 °, 4 ~ 5sec |
| 강조하다: | 홀 포고 커넥터를 통해,포고 커넥터 7 핀,스프링 핀 커넥터 DIP 타입 |
||

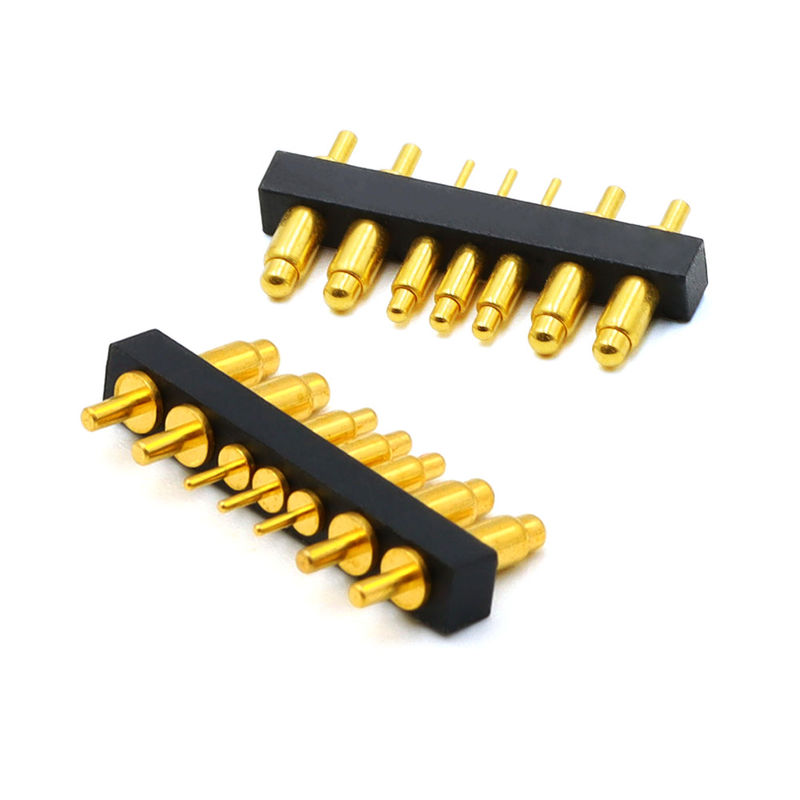

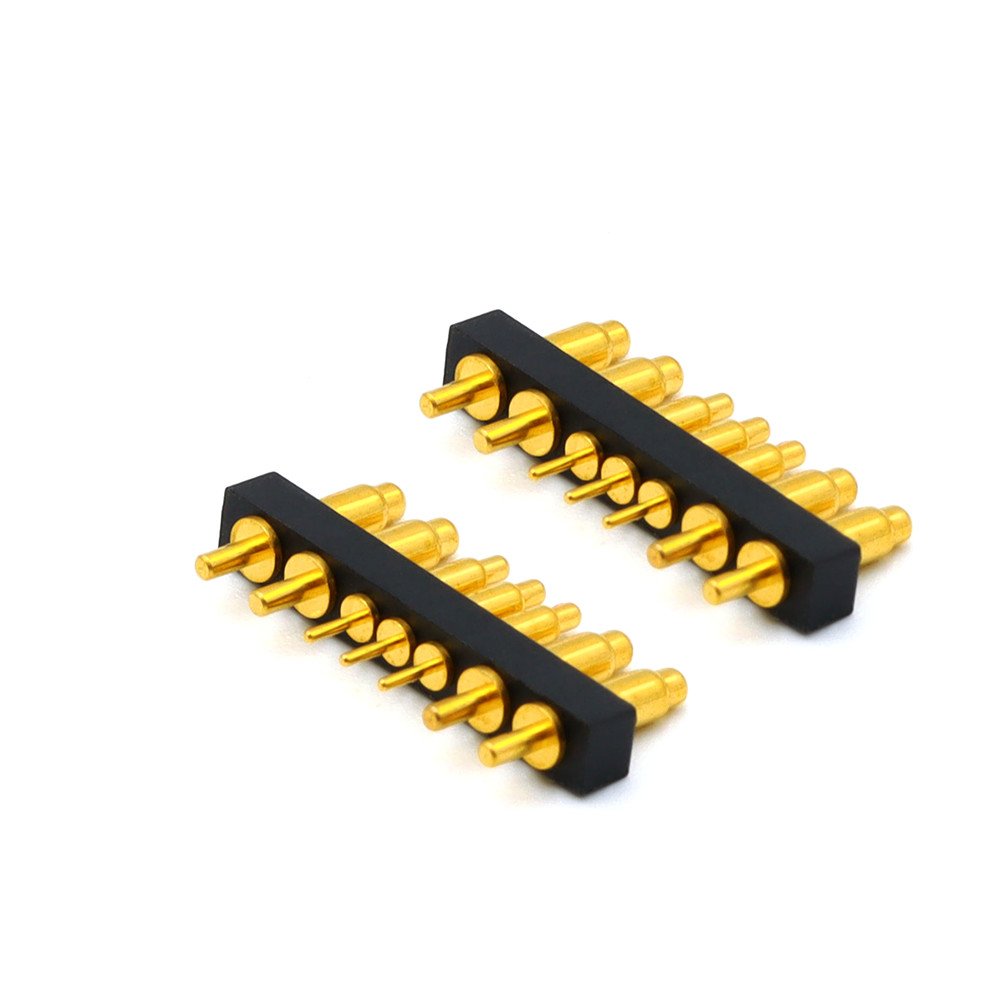

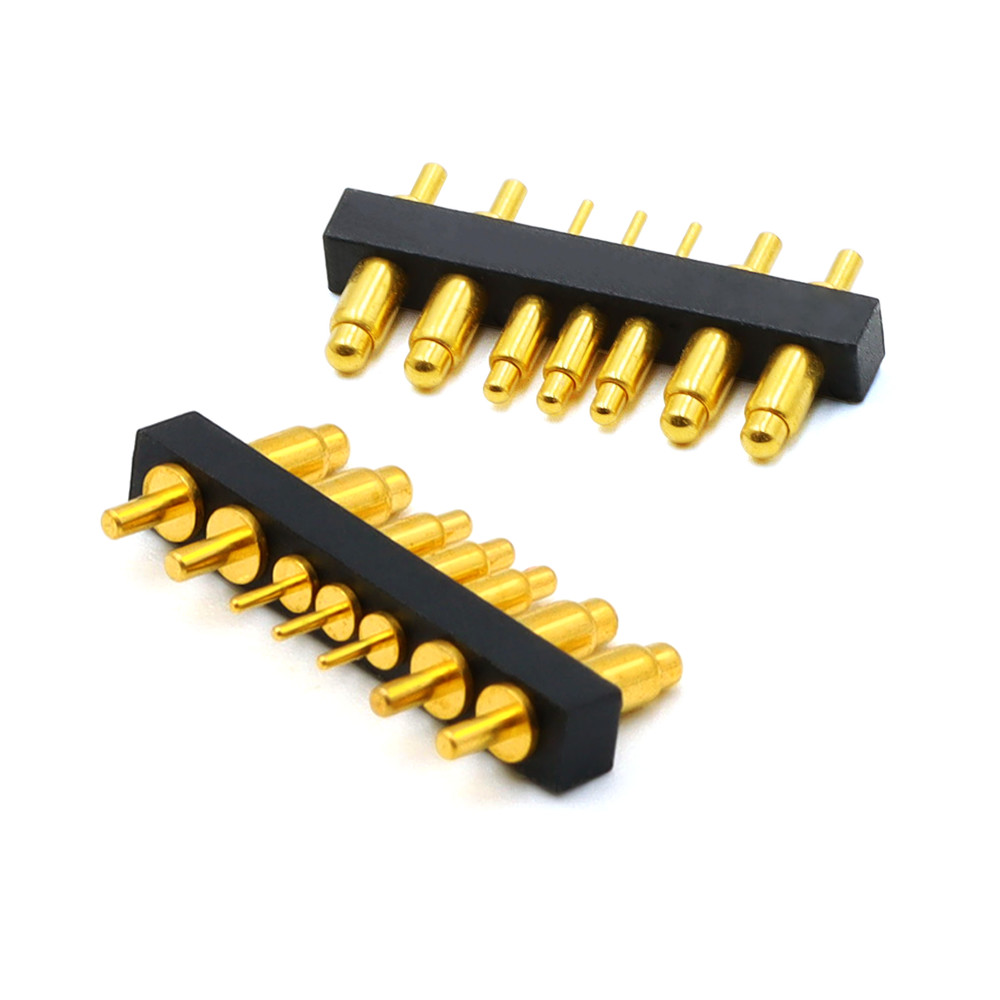

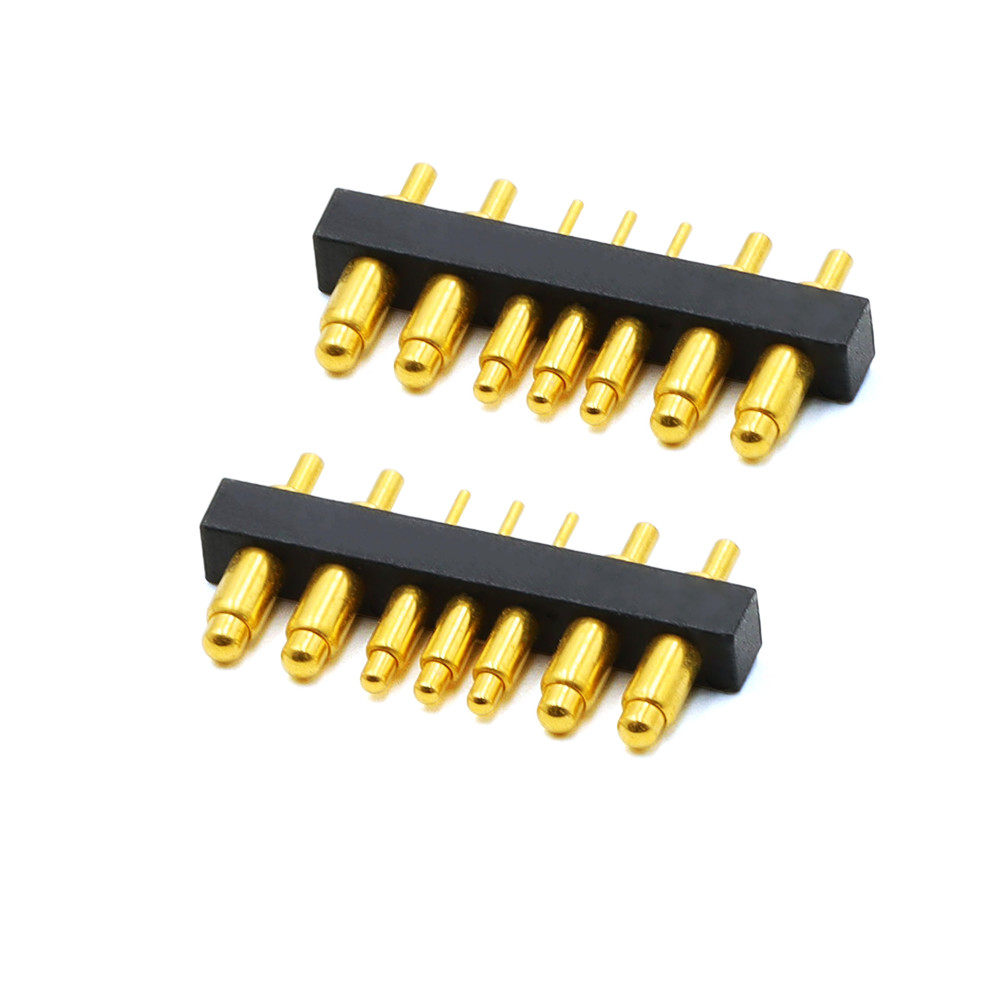

구멍을 통해 7pin 포고 커넥터 DIP 유형 금 접착 구리 포고 핀 커넥터
유니언 프레시션 일렉트로닉 컴퍼니 (UPE) 는 고급 포고 핀, 포고 핀 커넥터, 자기 커넥터 및 디자인, 개발,첨단 기술 회사로서 지원 제품의 생산 및 판매.
우리는 회사의 발전의 핵심으로 지속적인 기술 혁신과 고품질 제품을 준수하고 있습니다. 전문적이고 경험이 풍부한 기술관련 커넥터 산업에서 경험있는 팀.UPE는 제품 개발 및 제조에 대한 오랜 업무 경험이 있습니다.UPE는 제품 설계 중에 제품 품질을 보장합니다.개발 및 제조동시에 동시 개발과 같은 기술 지원을 고객에게 제공할 수 있습니다.
생산 공장 면적은 7S 표준에 따라 엄격히 시행되며 먼지 없는 작업실은 생산 작업에 사용되며 작업 환경은 깨끗하고 깔끔합니다.우리는 엄격하게 ISO90001 품질 관리 시스템 표준에 따라 품질 통제를 시행합니다..
우리의 제품은 주로 유럽, 미국, 캐나다, 아시아 선진국 및 지역으로 수출됩니다.
우리는 안전하고 신뢰할 수 있는 제품으로 고객의 요구를 충족시키는 것을 목표로 합니다. 우리는 또한 맞춤 서비스를 제공하고 있습니다.우리는 빠른 제품 개발 주기로 고객의 디자인 요구를 충족시키기 위해 안정적인 품질의 샘플을 빠르게 사용자 정의 할 수 있습니다..
UPE 스프링 로딩 커넥터의 장점:
스프링 로딩 된 커넥터, 일반적으로 스프링 핀 또는 포고 핀으로 알려져, 몇 가지 장점을 제공합니다:
*신뢰성:CLIP 기술을 사용하는 UPE Pogo 핀은 진동과 기계 충격에 노출된 환경에서도 일관성 있고 신뢰할 수 있는 전기 연결을 제공합니다.
*컴팩트 디자인:작은 크기 때문에 좁은 공간에 잘 들어갈 수 있습니다. 현대적이고 소형적인 전자 기기에 적합합니다.
*유연성:포고 핀은 표면 변동에 적응할 수 있고, 짝짓기 표면이 완벽하게 정렬되어 있지 않더라도 안정적인 연결을 보장합니다.
*사용 편의성:사용 편리하고 설치와 유지보수가 간단합니다.
*내구성:그들은 수 많은 연결 및 단절 주기에 견딜 수 있도록 설계되어 매우 내구성 있습니다
우리의 장점과 당신의 선택:
.15A-30A 시리즈로 UPE 전문 맞춤형 고 전류 Pogo 핀, 그것은 대량 생산되었습니다.
.UPE는 SMT / DIP / 오른쪽 각 / 솔더 컵과 함께 2.54mm 피치 표준 남성 및 여성 2pin-40pin Pogo 핀 커넥터를 개발했습니다.
.포고 핀 라이프 테스트 최대 1000,000 회
.모든 제품은 HF, RoHS REACH 표준을 통과할 수 있습니다.
.100% 전기 테스트 보고서를 제공 물품 배달 전에.
.다양한 모양의 사용자 정의가 가능합니다. 작은 구조와 높은 흐름.
왜 고객들이UPE?
1전문적인 맞춤화 서비스
2빠른 샘플 생산 능력
3엄격한 품질 관리 시스템
4수입 부품으로 가공
5고 정밀 테스트 장비
6합리적인 비용 통제 절차
스프링 로딩 된 포고 핀 커넥터 매개 변수 성능
|
부품 이름 |
매개 변수 성능 표 |
|||
|
배럴 메터리아 |
금속 |
베릴륨 구리 |
광소 금속 |
|
|
플랑저 재료 |
금속 |
베릴륨 구리 |
광소 금속 |
스테인리스 스틸 |
|
스프링 옵션 |
스텐일 |
음악 선 |
|
|
|
플래팅 요구 사항 |
골드 아우
|
은-Ag
|
팔라디움 니켈 (Pd-Ni) |
|
|
가속 전류 |
1A, 2A, 3A, 5A, 15A 또는 30A (다양한 구조) |
|||
|
가등전압 |
DC 12V 24V |
|||
|
접촉 저항 |
30mΩ 최대 50mΩ (침착) |
|||
|
수명 테스트 |
501,000,000 회전 최소 1,000,000 회전 최대 |
|||
|
R피출 온도 |
265°, 4~5초 |
|||
|
POGO PIN 신뢰성 테스트 |
||||
|
유지력 |
시속 500±50의 정규 사이클로50최소 1000 회로 |
|||
|
습도 |
EIA-364-31,시험 방법 II, 조건 A 상대 습도에 대한 피험자 결합 연결 장치90%~95%RH, 온도 40°C± 2°C상대 습도 96ho어. |
|||
|
용접열에 저항력
|
EIA-364-56, 절차 5, 레벨 2 265°C+10/-0°C30~35초 동안
|
|||
|
소금 스프레이
|
EIA-364-26,시험 조건 B 피실험자 5±1% 염분 용액에 결합 된 연결 장치 농도, 35+1°C/-2°C48시간 동안 |
|||
|
스프링 힘 시험
|
정상 힘 시험 절차, 100g±20g 작업 높이
|
|||
|
온도 수명
|
EIA-364-17,시험 방법 A,조건 4,시험 시간 조건 A 피실험자 짝짓기 85에 연결 장치°C± 2°C96시간 동안 |
|||
|
용접 가능성
|
EIA-364-52 265±5으로 눌러°C, 60/40±5% Sn/pb 용접 4,0~5,0초 동안 |
|||
|
접촉 저항
|
EIA-364-23 최대 100 mA의 시험 전류로 접촉 저항을 측정최대 20mV 전압 |
|||
포고 핀 커넥터는 6개의 부품으로 이루어져 있습니다: 플랑저, 배럴, 스프링, 세라믹 껍질, 하우징, 캡
참조를 위해 사용자 정의 된 Pogo 핀 커넥터 중 일부:
제품 적용 분야:
포장 및 운송
