| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9001 |
| 모델 번호: | WXC1102A |
| 최소 주문 수량: | 5000 |
| 가격: | $5-$7 |
| 포장 세부 사항: | PE |
| 배달 시간: | 10-15 근무일 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 스프링 로딩 커넥터 | 피치: | 4.0 밀리미터 |
|---|---|---|---|
| 핀 번호: | 4개 핀 | 소재: | Lead-Freec6801, SUS304, Black HTN |
| 표면 처리: | 금 도금법 | 콘택 저항: | 50mΩ max (핀). |
| 염수 분무 시험: | 48h | 리플 로우 온도.: | 265 °, 4 ~ 5sec |
| 강조하다: | 금으로 칠한 스프링 로딩 커넥터,스프링 로딩 커넥터 사용자 정의,4 핀 포고 커넥터 4.0mm 피치 |
||

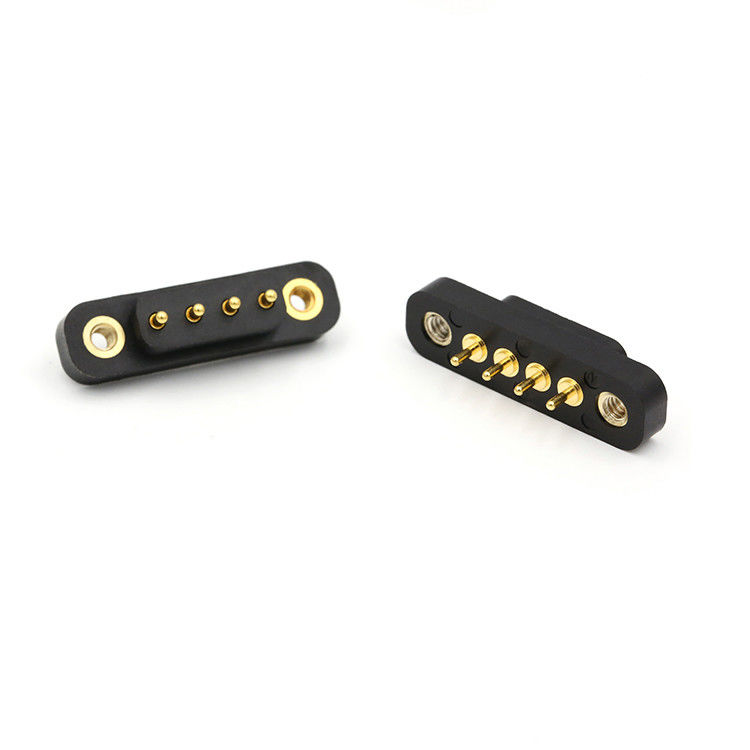

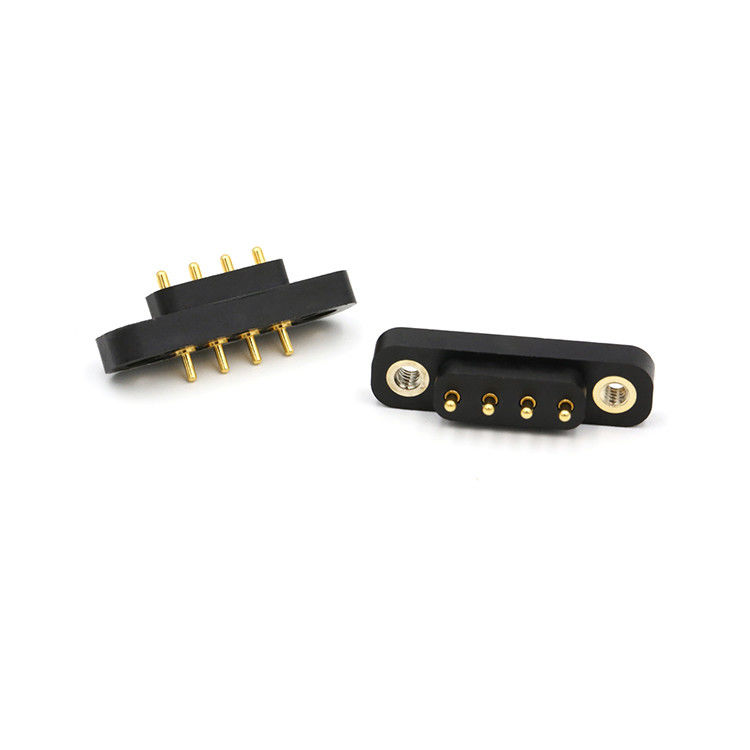

맞춤형 4pin 스프링 핀 커넥터 나트와 4.0mm pitch pogo 핀 커넥터
유니온 정밀 전자 제한 ((UPE) 는 전문 사용자 정의제조사POGO PIN, POGO PIN 커넥터를 포함한 커넥터주택이 있는,그것은 중국에서 스프링 로딩 커넥터 분야에서 가장 경쟁력 있는 회사 중 하나입니다. 제품은 널리 통신, 의료 장비, 자동차 전자,무선 장비, 스마트 웨어, 산업 장비 (모바일 폰, 텔레비전, 태블릿, 게임 콘솔 및 학습 기계 등)그리고 소비자 전자..
우리의 제품은 주로 유럽, 미국, 캐나다, 아시아 선진국 및 지역으로 수출됩니다.
UPE20년에 설립되었습니다.00,고도의 기술 장비와 현대적인 생산 기술을 보유하고 ISO9001 인증을 받았습니다. 모든 제품은EU ROHS 환경 보호 요구 사항에 부합합니다.
우리는 안전하고 신뢰할 수 있는 제품으로 고객의 요구를 충족시키는 것을 목표로 합니다. 우리는 또한 맞춤 서비스를 제공하고 있습니다.우리는 빠른 제품 개발 주기로 고객의 디자인 요구를 충족시키기 위해 안정적인 품질의 샘플을 빠르게 사용자 정의 할 수 있습니다..
UPE 스프링 로딩 커넥터의 장점:
스프링 로딩 된 커넥터, 일반적으로 스프링 핀 또는 포고 핀으로 알려져, 몇 가지 장점을 제공합니다:
신뢰성:CLIP 기술을 사용하는 UPE Pogo 핀은 진동과 기계 충격에 노출된 환경에서도 일관성 있고 신뢰할 수 있는 전기 연결을 제공합니다.
컴팩트 디자인:작은 크기 때문에 좁은 공간에 잘 들어갈 수 있습니다. 현대적이고 소형적인 전자 기기에 적합합니다.
유연성:포고 핀은 표면 변동에 적응할 수 있고, 짝짓기 표면이 완벽하게 정렬되어 있지 않더라도 안정적인 연결을 보장합니다.
사용 편의성:사용 편리하고 설치와 유지보수가 간단합니다.
내구성:그들은 수 많은 연결 및 단절 주기에 견딜 수 있도록 설계되어 매우 내구성 있습니다
우리의 장점과 당신의 선택:
.15A-30A 시리즈로 UPE 전문 맞춤형 고 전류 Pogo 핀, 그것은 대량 생산되었습니다.
.UPE는 SMT / DIP / 오른쪽 각 / 솔더 컵과 함께 2.54mm 피치 표준 남성 및 여성 2pin-40pin Pogo 핀 커넥터를 개발했습니다.
.포고 핀 라이프 테스트 최대 1000,000 회
.모든 제품은 HF, RoHS REACH 표준을 통과할 수 있습니다.
.100% 전기 테스트 보고서를 제공 물품 배달 전에.
.다양한 모양의 사용자 정의가 가능합니다. 작은 구조와 높은 흐름.
왜 고객들이UPE?
1전문적인 맞춤화 서비스
2빠른 샘플 생산 능력
3엄격한 품질 관리 시스템
4수입 부품으로 가공
5고 정밀 테스트 장비
6합리적인 비용 통제 절차
스프링 로딩 된 포고 핀 커넥터 매개 변수 성능
|
부품 이름 |
매개 변수 성능 표 |
|||
|
배럴 메터리아 |
금속 |
베릴륨 구리 |
광소 금속 |
|
|
플랑저 재료 |
금속 |
베릴륨 구리 |
광소 금속 |
스테인리스 스틸 |
|
스프링 옵션 |
스텐일 |
음악 선 |
|
|
|
플래팅 요구 사항 |
골드 아우
|
은-Ag
|
팔라디움 니켈 (Pd-Ni) |
|
|
가속 전류 |
1A, 2A, 3A, 5A, 15A 또는 30A (다양한 구조) |
|||
|
가등전압 |
DC 12V 24V |
|||
|
접촉 저항 |
30mΩ 최대 50mΩ (침착) |
|||
|
수명 테스트 |
501,000,000 회전 최소 1,000,000 회전 최대 |
|||
|
R피출 온도 |
265°, 4~5초 |
|||
|
POGO PIN 신뢰성 테스트 |
||||
|
유지력 |
시속 500±50의 정규 사이클로50최소 1000 회로 |
|||
|
습도 |
EIA-364-31,시험 방법 II, 조건 A 상대 습도에 대한 피험자 결합 연결 장치90%~95%RH, 온도 40°C± 2°C상대 습도 96ho어. |
|||
|
용접열에 저항력
|
EIA-364-56, 절차 5, 레벨 2 265°C+10/-0°C30~35초 동안
|
|||
|
소금 스프레이
|
EIA-364-26,시험 조건 B 피실험자 5±1% 염분 용액에 결합 된 연결 장치 농도, 35+1°C/-2°C48시간 동안 |
|||
|
스프링 힘 시험
|
정상 힘 시험 절차, 100g±20g 작업 높이
|
|||
|
온도 수명
|
EIA-364-17,시험 방법 A,조건 4,시험 시간 조건 A 피실험자 짝짓기 85에 연결 장치°C± 2°C96시간 동안 |
|||
|
용접 가능성
|
EIA-364-52 265±5으로 눌러°C, 60/40±5% Sn/pb 용접 4,0~5,0초 동안 |
|||
|
접촉 저항
|
EIA-364-23 최대 100 mA의 시험 전류로 접촉 저항을 측정최대 20mV 전압 |
|||
포고 핀 커넥터는 6개의 부품으로 이루어져 있습니다: 플랑저, 배럴, 스프링, 세라믹 껍질, 하우징, 캡
참조를 위해 사용자 정의 된 Pogo 핀 커넥터 중 일부:
제품 적용 분야:
포장 및 운송
