| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | VIC3250C /VIC3250D |
| 문서: | VIC3250C.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 둥근 자기 커넥터 | 마그네트: | ndfeb n52 |
|---|---|---|---|
| 포고 핀: | 무연 C6801 | 껍데기: | 무연 C6801 |
| 봄: | SUS 304 도금 1U "au | 주택: | 흰색 LCP |
| 색상: | 하얀색 | 전류: | 5A |
| 전압: | 12V | 전단력: | 80g ± 20 |
| 작업 스트로크: | 1.0 밀리미터 | 전체 Storke: | 1.2 밀리미터 |
| 콘택 저항: | 50mΩ 최대 (PIN) | ||
| 강조하다: | 흰색 원형 자기 연결 장치,5A 12v 자기 연결 장치,12v 자기 연결기 부식 저항 |
||

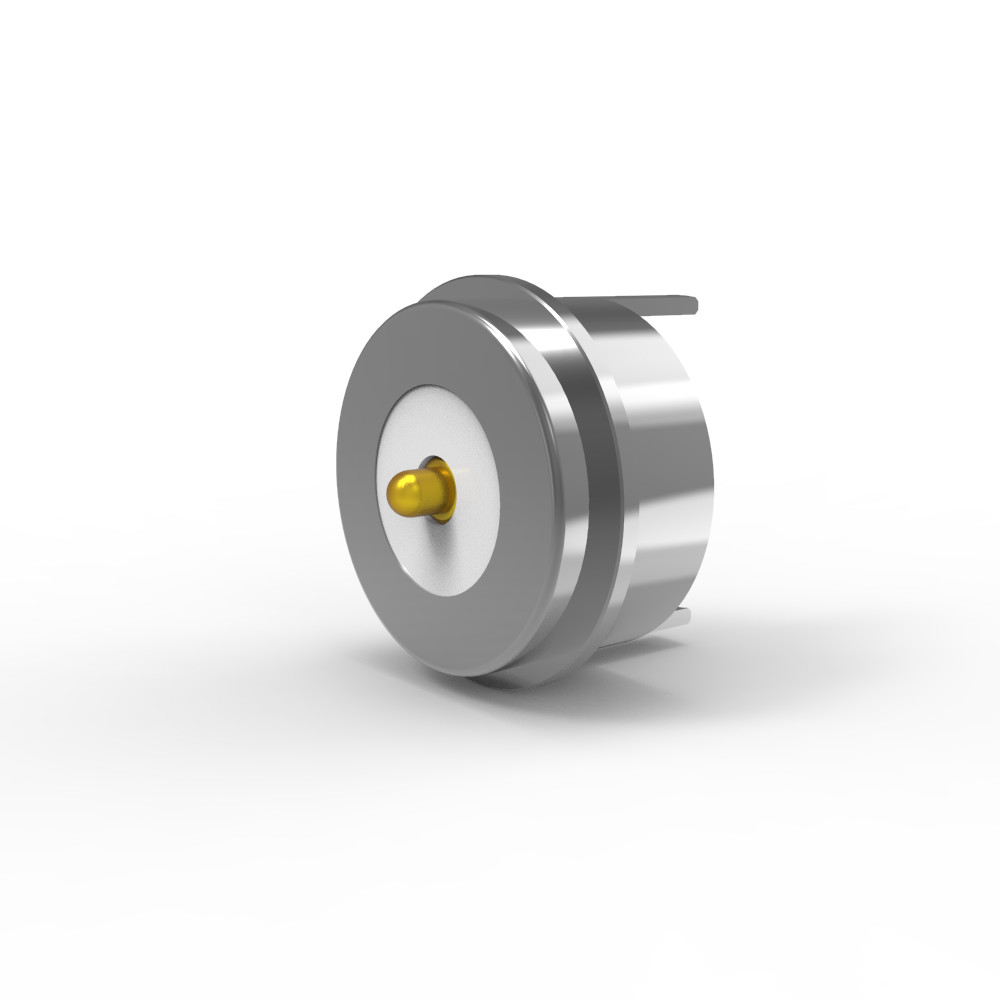

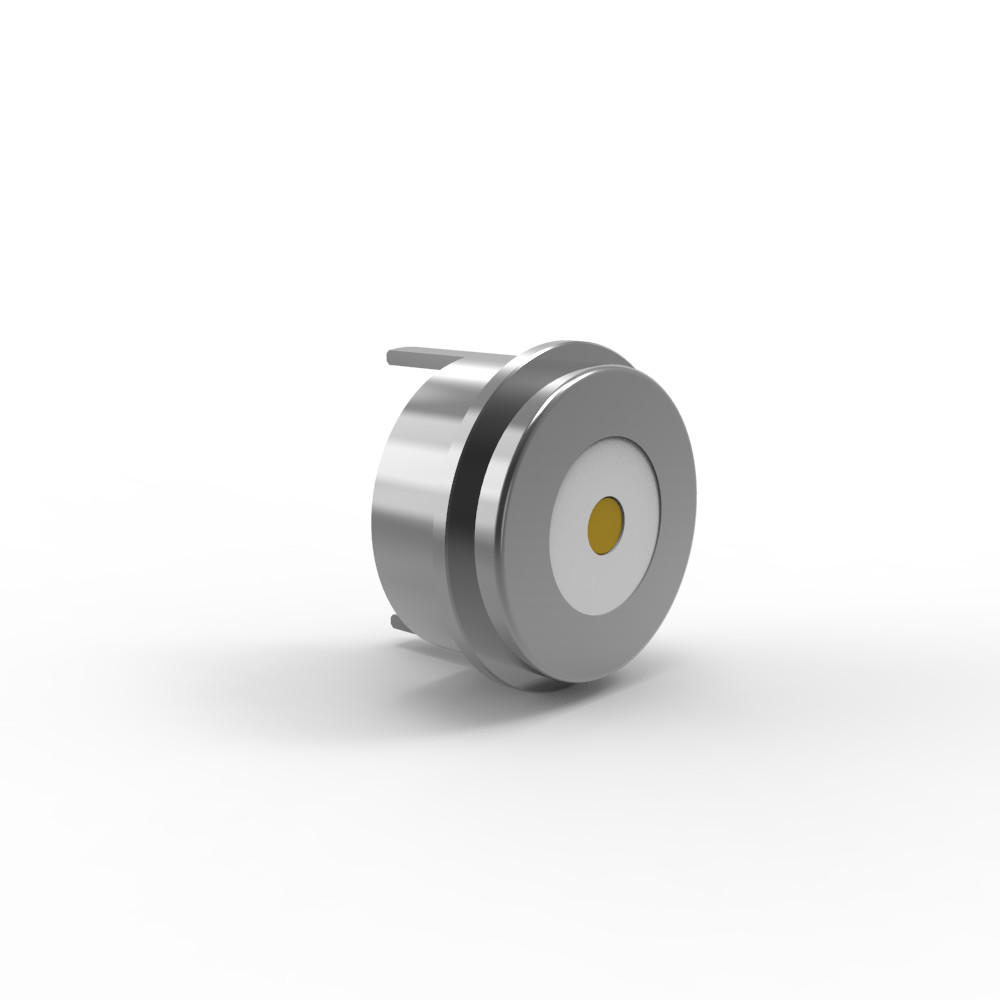

흰색 LCP 하우징 보인 크래브 클램프에 대한 원형 자기 전력 연결 장치
둥근 자기 연결기 지름은 8.0mm이고, 하얀 LCP의 하우징입니다.
소재:
플랑저: 납 없는 C6801, 5U "Min Au 60 ~ 100U" Ni; 금 (Au) 을 니켈 (Ni) 위에 가공하여 우수한 전도성과 부식 저항성을 제공합니다.
배럴: 납 없는 C6801, 60~100U의 5U "Min Au"를 접착;
스프링:SUS 304 플래팅 1U" Au
하우징: 흰색 LCP+30%GFUL94 V-0 ;고온 저항성, 화염 retardant.
껍질: 납 없는 C6801플레이팅 니
마그네트: NdFeB N52 니켈 (Ni) 접착
기계:
스프링 힘: 80g ± 20g 1.0mm 작동 도중.
작동 중에 일관된 접촉 압력을 보장합니다.
풀 스트록: 1.2mm (플링거의 전체 이동 거리)
기계적 수명: 최소 5만 회로 (반복된 작동에 대한 내구성 요구).
전기 사양:
정압: 12V DC
정류: 5.0A
접촉 저항: 핀당 ≤50mΩ (milliohms)
품질 보장 및 적합성 테스트:
1전기 신뢰성
100% 오픈 / 쇼트 서킷 테스트: 모든 유닛은 흠없는 연결과 안전을 보장하기 위해 엄격한 전기 검증을 받는다.
2환경 및 안전 준수
RoHS & REACH 인증: 위험 물질 (예: 납, 캐드미엄) 이 없으며 EU 및 세계 환경 표준을 충족합니다.
3부식 저항성
소금 스프레이 테스트 (48시간): 가혹한, 습한 또는 소금 환경 (예를 들어, 해양, 산업용) 에서 성능을 검증합니다.
품질 보장 및 준수 는 왜 중요 합니까?
✅결함 0모든 커넥터가 일관된 성능을 제공하도록 합니다.
✅전 세계 승인:엄격한 국제 규정을 준수합니다.
✅내구성 보장:장기 신뢰성을 위해 부식 저항성
접착제 의 이점:
플래팅 품질:얇은 Au는 Ni보다 신뢰성 높은 전기 성능을 보장하며 비용을 최소화합니다. (더 두꺼운 Au는 비용을 증가시킬 것이지만이 응용 프로그램에 필요하지 않을 수 있습니다.)
환경 저항성:껍질/마그네트 및 LCP 하우징에 Ni 접착은 습도, 부식 및 높은 온도에 대한 보호를 제공합니다.
내구성:50,000주기 수명과 스프링 힘 내성이 (± 20g) 는 장기적인 신뢰성에 초점을 맞추고 있음을 나타냅니다.
제품 응용 설명 (지난 사항에 국한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB판의 전송 단말기가 추가될 수 있습니다.
4융합형 주사형조각
5전선을 직접 연결할 수 있습니다.
둥근 자기 연결 장치 매개 변수:
|
이름 |
둥근 자기 연결 장치 |
|
직경 |
80.0mm |
|
종류 |
남성/여성 |
|
핀 |
2핀 또는 사용자 정의 |
|
색상 |
은/백 |
|
포고 핀 |
납 없는 C6801 |
|
봄 |
SUS304 |
|
껍질 |
납 없는 C6801 |
|
자석 |
NdFeB N52 플래팅 니 |
|
주택 |
검은색 HTN |
|
스프링 힘 |
80g±20g |
|
작업 도동 |
10.0mm |
|
뚜라기 뚜라기 |
10.2mm |
|
전압 |
12V |
|
전류 |
5.0A |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
25°C ~ +80°C |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
원형 남성 자기 연결 장치 기술 도면
둥근 여성 자기 연결 장치 기술 도면
권장 PCB 레이아웃:
레이아웃 허용:±0.05mm
둥근 자기 연결 장치 의 장점
1힘없는 연결
자동 흡수 가속이 빠르고 도구 없이 연결할 수 있고 사용자 친화적인 조작이 가능합니다.
2쉽게 제거
자석 인터페이스는 신체적 스트레스가 없이 원활한 단속을 허용합니다.
3높은 내구성
장기적인 신뢰성을 위해 50,000~300,000 번 짝짓기 사이클을 지원합니다.
4강력한 보호
IP68 등급의 물과 먼지를 막는 디자인 (여자의 끝)
5고전류 지원
급속 충전 및 전력집약적인 애플리케이션을 위한 손잡이 3A20A.
6. 우수한 경화 저항
가혹한 환경에 견딜 수 있습니다. 48~120시간 동안 소금 스프레이에서 테스트했습니다.
7. 사용자 정의 가능한 형태 요소
제품 미학에 맞는 맞춤형 모양으로 시장의 매력을 높입니다.
8스마트 오리엔테이션 감지
자석 위치 + 구조 설계 올바른 극성 및 회로 보호를 보장합니다.
9다기능 인터페이스
전원, 신호, 비디오, 오디오, 데이터 (예: USB 2.0) 등을 지원합니다.
10비용 효율적인 개발
빠른 사용자 정의를 위해 짧은 납품 시간 및 낮은 곰팡이 비용.
11고품질 신호 전송
신뢰성 있는 RF 신호 성능 (예: USB 2.0 표준을 준수)
둥근 자기 연결 장치 제품 응용:
