| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | VIC3200A / VIC3200B |
| 문서: | VIC3200A.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 둥근 자기 커넥터 | 마그네트: | ndfeb n52 |
|---|---|---|---|
| 포고 핀: | 무연 C6801 | 껍데기: | 무연 C6801 |
| 봄: | SUS 304 도금 1U "au | 주택: | 블랙 HTN |
| 색상: | 블랙 | 전류: | 5A |
| 전압: | 12V | 전단력: | 80g ± 20 |
| 작업 스트로크: | 1.0 밀리미터 | 전체 Storke: | 1.2 밀리미터 |
| 콘택 저항: | 50mΩ 최대 (PIN) | ||
| 강조하다: | 12V 둥근 자기 연결 장치,여성 자석 DC 전원 연결 장치,남성 자기 DC 전원 연결 장치 |
||

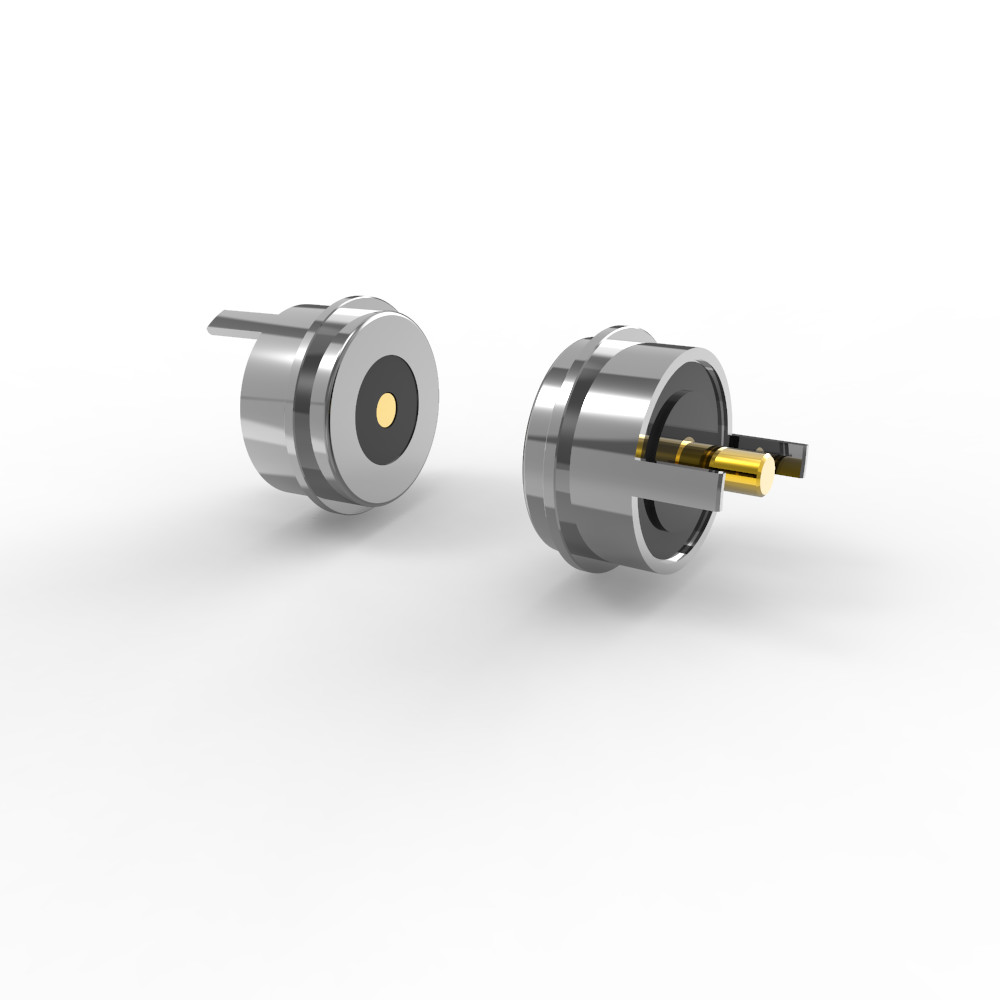

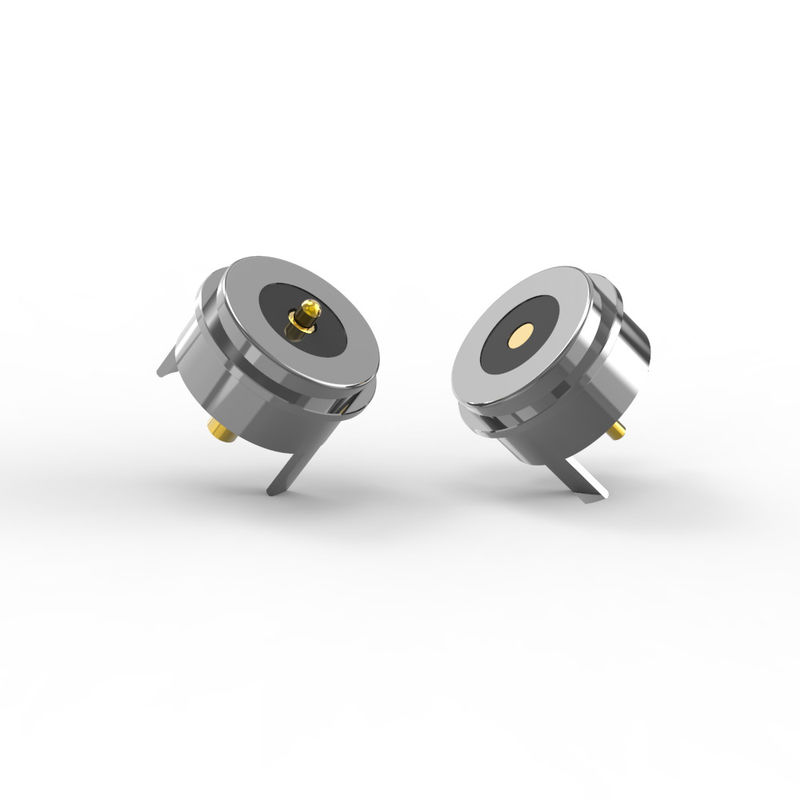

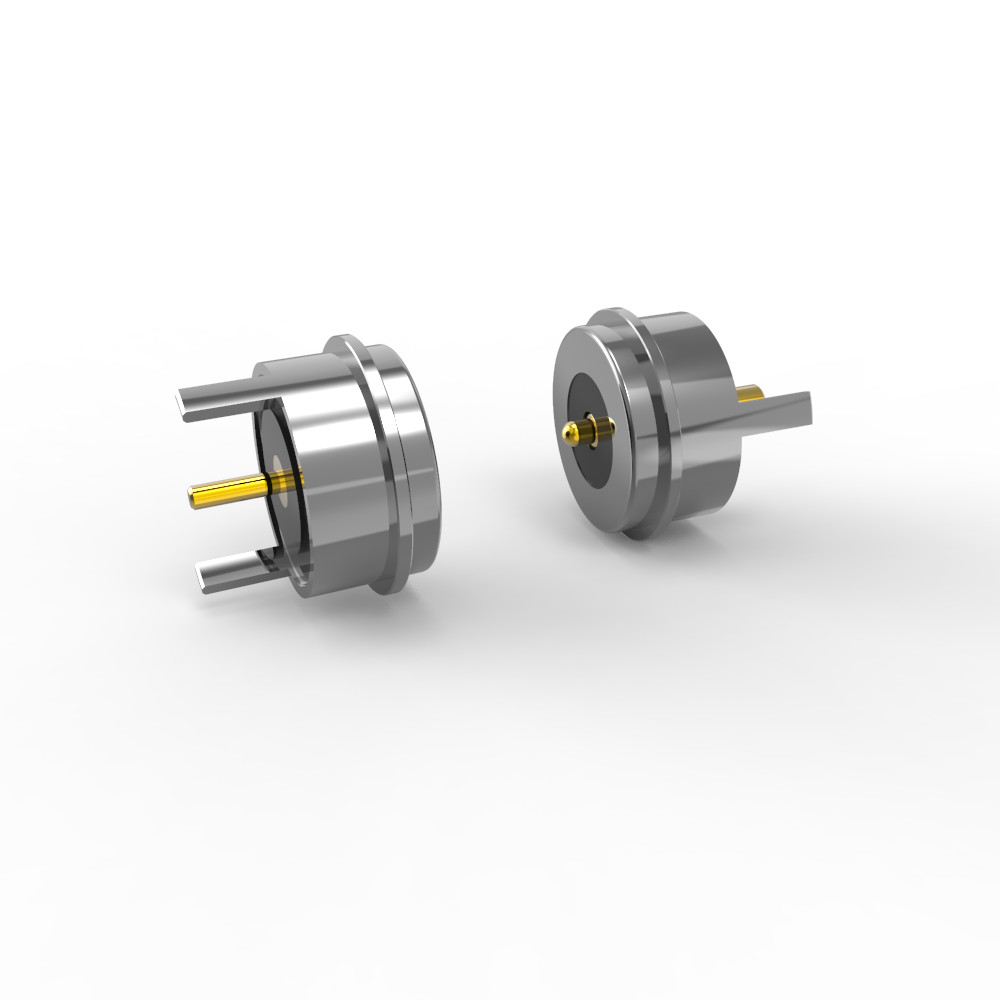

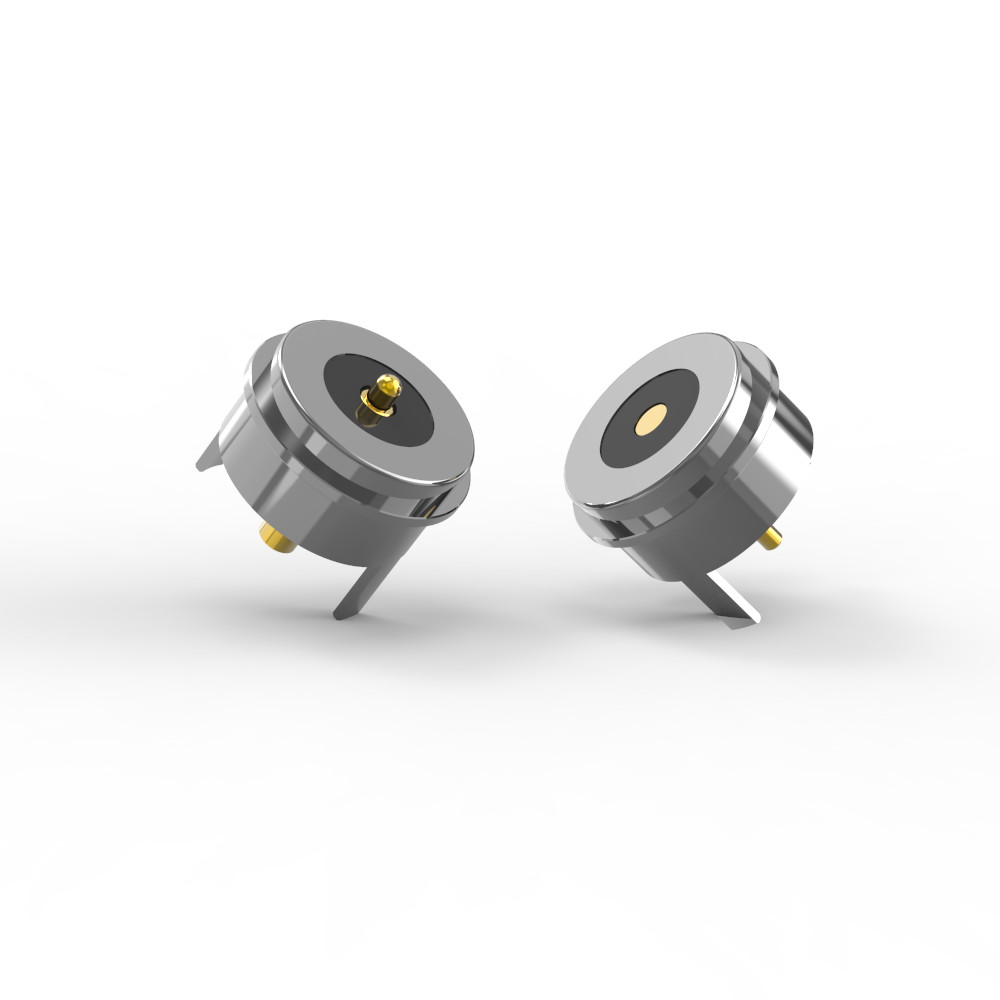

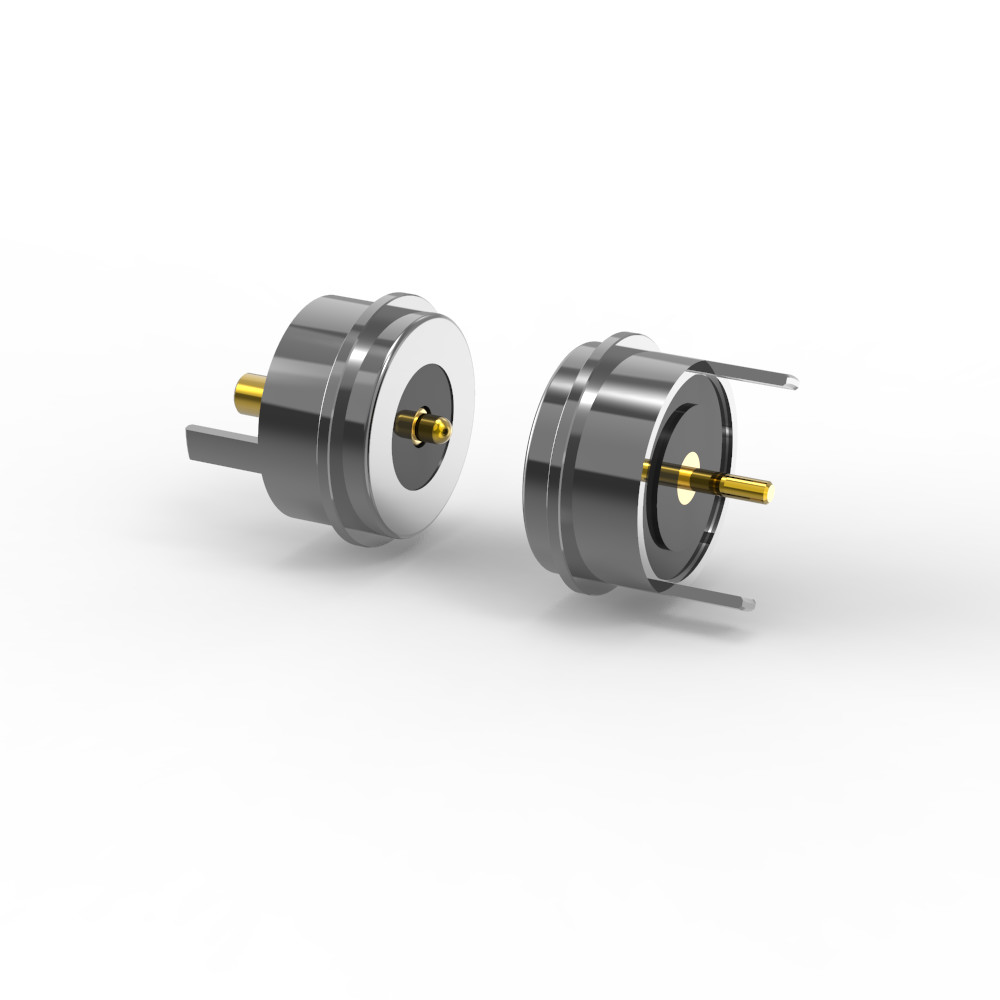

포고 핀 자기 원형 여성 남성 전력 충전 DC 자기 커넥터
둥근 자기 연결기의 지름은 8.0mm이고, 하우지는 검은색입니다.
소재:
플랑저: 납 없는 C6801, 60~100U"Ni 이상 5U"Min Au를 가공한다.
배럴: 납 없는 C6801, 60~100U의 5U "Min Au"를 접착;
스프링:SUS 304 플래팅 1U" Au
하우징: 검은색 HTN+30%GFUL94 V-0
껍질: 납 없는 C6801플레이팅 니
자석: NdFeB N52 플래팅 Ni
기계:
스프링 힘: 80g ± 20g 1.0mm 작동 도중.
작동 중에 일관된 접촉 압력을 보장합니다.
풀 스트록: 1.2mm (플링거의 전체 이동 거리)
기계적 수명: 최소 5만 회로 (반복된 작동에 대한 내구성 요구 사항)
전기 사양:
정압: 12V DC
정류: 5.0A
접촉 저항: 핀당 ≤50mΩ (milliohms)
품질 보장 및 적합성 테스트:
1전기 신뢰성
100% 오픈 / 쇼트 서킷 테스트: 모든 단위는 흠없는 연결과 안전을 보장하기 위해 엄격한 전기 검증을 받는다.
2환경 및 안전 준수
RoHS & REACH 인증: 위험 물질 (예: 납, 캐드미엄) 이 없으며 EU 및 세계 환경 표준을 충족합니다.
3부식 저항성
소금 스프레이 테스트 (48시간): 가혹한, 습한 또는 소금 환경 (예를 들어, 해양, 산업용) 에서 성능을 검증합니다.
품질 보장 및 준수 는 왜 중요 합니까?
✅결함 0모든 커넥터가 일관된 성능을 제공하도록 합니다.
✅전 세계 승인:엄격한 국제 규정을 준수합니다.
✅내구성 보장:장기 신뢰성을 위해 부식 저항성
접착제 의 이점:
플래팅 품질:얇은 Au는 Ni보다 신뢰성 높은 전기 성능을 보장하면서 비용을 최소화합니다. (더 두꺼운 Au는 비용을 증가시킬 것이지만이 응용 프로그램에 필요하지 않을 수 있습니다.)
환경 저항성:껍질/마그네트 및 LCP 하우징에 Ni 접착은 습도, 부식 및 높은 온도에 대한 보호를 제공합니다.
내구성:50,000주기 수명과 스프링 힘 내성이 (± 20g) 는 장기적인 신뢰성에 초점을 맞추고 있음을 나타냅니다.
제품 응용 설명 (지난 사항에 국한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB판의 전송 단말기가 추가될 수 있습니다.
4- 융통형 주사형
5전선을 직접 연결할 수 있습니다.
둥근 자기 연결 장치 매개 변수:
|
이름 |
둥근 자기 연결 장치 |
|
직경 |
80.0mm |
|
종류 |
남성/여성 |
|
핀 |
2핀 또는 사용자 정의 |
|
색상 |
은 |
|
포고 핀 |
납 없는 C6801 |
|
봄 |
SUS304 |
|
껍질 |
납 없는 C6801 |
|
자석 |
NdFeB N52 플래팅 니 |
|
주택 |
검은색 HTN |
|
스프링 힘 |
80g±20g |
|
작업 도동 |
10.0mm |
|
뚜라기 뚜라기 |
10.2mm |
|
전압 |
12V |
|
전류 |
5.0A |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
25°C ~ +80°C |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
원형 남성 자기 연결 장치 기술 도면
둥근 여성 자기 연결 장치 기술 도면
권장 PCB 레이아웃:
레이아웃 허용:±0.05mm
둥근 자기 연결 장치 의 장점
1힘없는 연결
자동 흡입은 도구 없이 빠르게 부착할 수 있고 사용자 친화적인 조작이 가능합니다.
2쉽게 제거
자석 인터페이스는 신체적 스트레스가 없이 원활한 단속을 허용합니다.
3높은 내구성
장기적인 신뢰성을 위해 50,000~300,000 번 짝짓기 사이클을 지원합니다.
4강력한 보호
IP68 등급의 물과 먼지를 막는 디자인 (여성 끝)
5고전류 지원
급속 충전 및 전력집약적인 애플리케이션을 위한 손잡이 3A20A.
6. 우수한 경화 저항
가혹한 환경에 견딜 수 있습니다. 48~120시간 동안 소금 스프레이에서 테스트했습니다.
7. 사용자 정의 가능한 형태 요소
제품 미학에 맞는 맞춤형 모양으로 시장의 매력을 높입니다.
8스마트 오리엔테이션 감지
자석 위치 + 구조 설계 올바른 극성 및 회로 보호를 보장합니다.
9다기능 인터페이스
전원, 신호, 비디오, 오디오, 데이터 (예: USB 2.0) 등을 지원합니다.
10비용 효율적인 개발
빠른 사용자 정의를 위해 짧은 납품 시간 및 낮은 곰팡이 비용.
11고품질 신호 전송
신뢰성 있는 RF 신호 성능 (예: USB 2.0 표준을 준수)
둥근 자기 연결 장치 제품 응용:
왜 UPE가 당신의 파트너가 되어야 할까요?
1빠른 프로토타입 (3~5 일 샘플)
●시장 진출 속도: 빠른 샘플 투어업은 제품 개발 주기를 가속화합니다.
● 반복 테스트: 대량 생산 전 빠른 설계 정제 작업을 가능하게 합니다.
●대점: 시간적 혁신이 매우 중요한 자동차, 의료, 소비자 전자제품 같은 산업에 이상적입니다.
2비용 효율성 (경쟁력 있는 MOQ 가격)
●최저 주문량 (MOQ) 이 낮습니다.
● 확장성: 유연한 가격 설정은 프로토타입 제작과 대규모 주문 모두에 대한 접근성을 보장합니다.
●가치 제안: 높은 품질의 생산을 예산 친화적 인 솔루션과 균형을 맞추고 있습니다.
3품질 보장 (100% 자동 테스트)
●무 결함: 자동 검사 (예: 광학, 전기, 기계) 는 신뢰성 을 보장 한다.
● 일관성: 중요한 테스트에서 인간 오류를 제거합니다 (예를 들어, 접촉 저항성, 소금 스프레이, 주기 수명).
● 준수: 엄격한 산업 표준 (ROHS, REACH, 자동차 등급) 을 충족합니다.
4첨단 기술 생산 및 정밀 공학
●첨단 제조: CNC 가공, 정밀 스탬핑 및 마이크로 플래팅 (예: 커넥터에 Au/Ni).
●물질 전문 지식: 특화된 재료 (LCP, SUS 304, NdFeB 자석, 납 없는 청동) 를 숙지한다.
●특정 애플리케이션 솔루션: 복잡한 부품에 맞게
어떻게 자기 케이블 커넥터 주문을 배치하는 방법
* 귀하의 요구 사항을 확인합니다 ((연착기의 종류, 필요한 양, 맞춤형 요구 사항, 기술 사양)
* 가격 및 조건 협상 (대량 할인 적용 될 수 있습니다).
* 주문 세부 사항을 확인 (연결기 유형, 양, 사용자 정의).
* 결제 (페이팔, 은행 송금 또는 다른 안전한 방법) 를 통해
* 배송 및 품질 검사
*배송을 추적해
*품질 확인을 위해 도착시 제품을 점검합니다.
지불 기간:T/T,50% 보증금,50% 잔액
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
