| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | VIC3200C/ VIC3200D |
| 문서: | VIC3200C.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자기 포고 핀 커넥터 | 마그네트: | ndfeb n52 |
|---|---|---|---|
| 포고 핀: | 무연 C6801 | 껍데기: | 무연 C6801 |
| 봄: | SUS 304 도금 1U "au | 주택: | 흰색 LCP |
| 색상: | 화이트/실버 | 전류: | 5A |
| 전압: | 12V | 전단력: | 80g ± 20 |
| 작업 스트로크: | 1.0 밀리미터 | 전체 Storke: | 1.2 밀리미터 |
| 콘택 저항: | 50mΩ 최대 (PIN) | ||
| 강조하다: | 5A 자기 포고 핀 커넥터,자기 포고 핀 커넥터 8.0mm,스프링 커넥터 원형 |
||

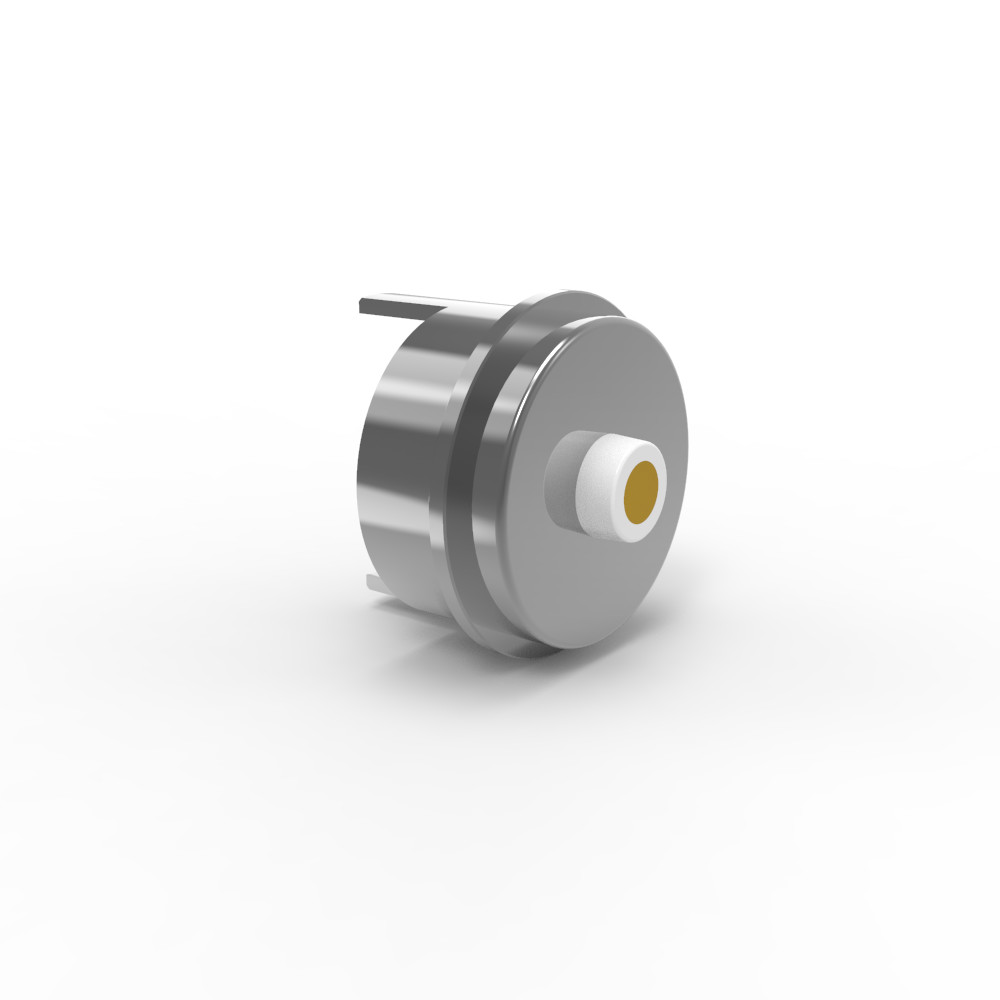

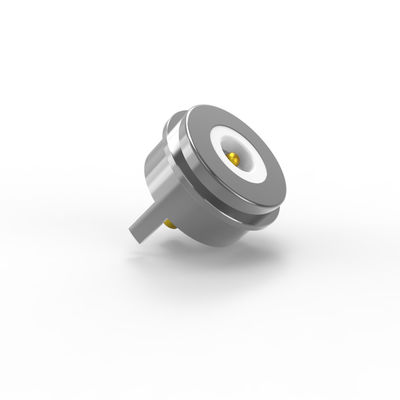

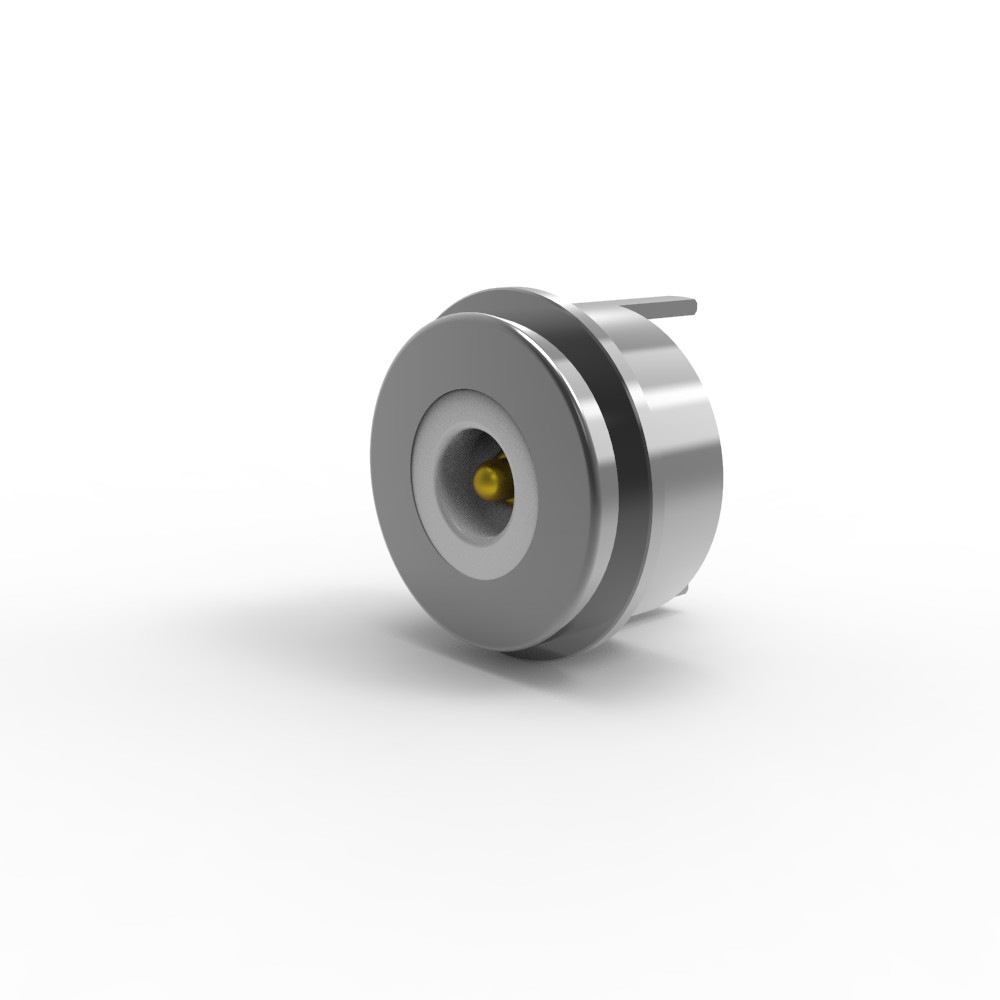

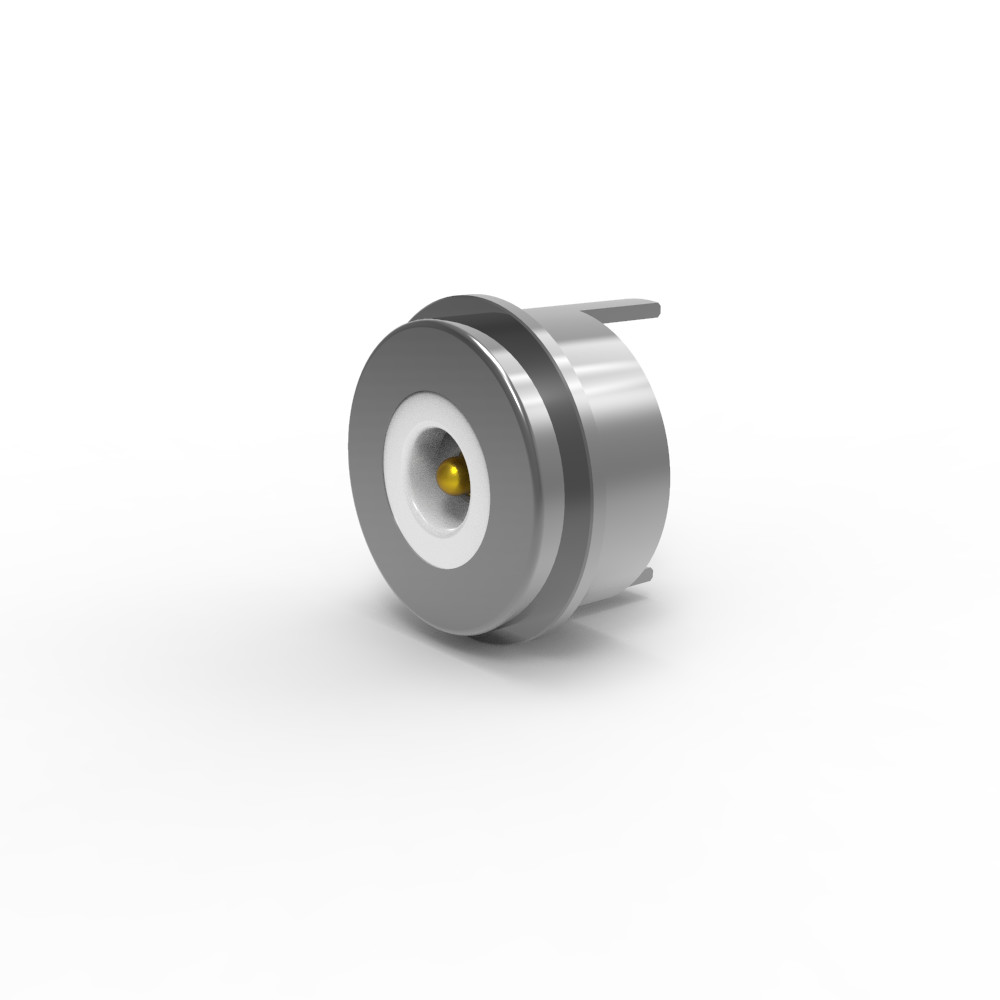

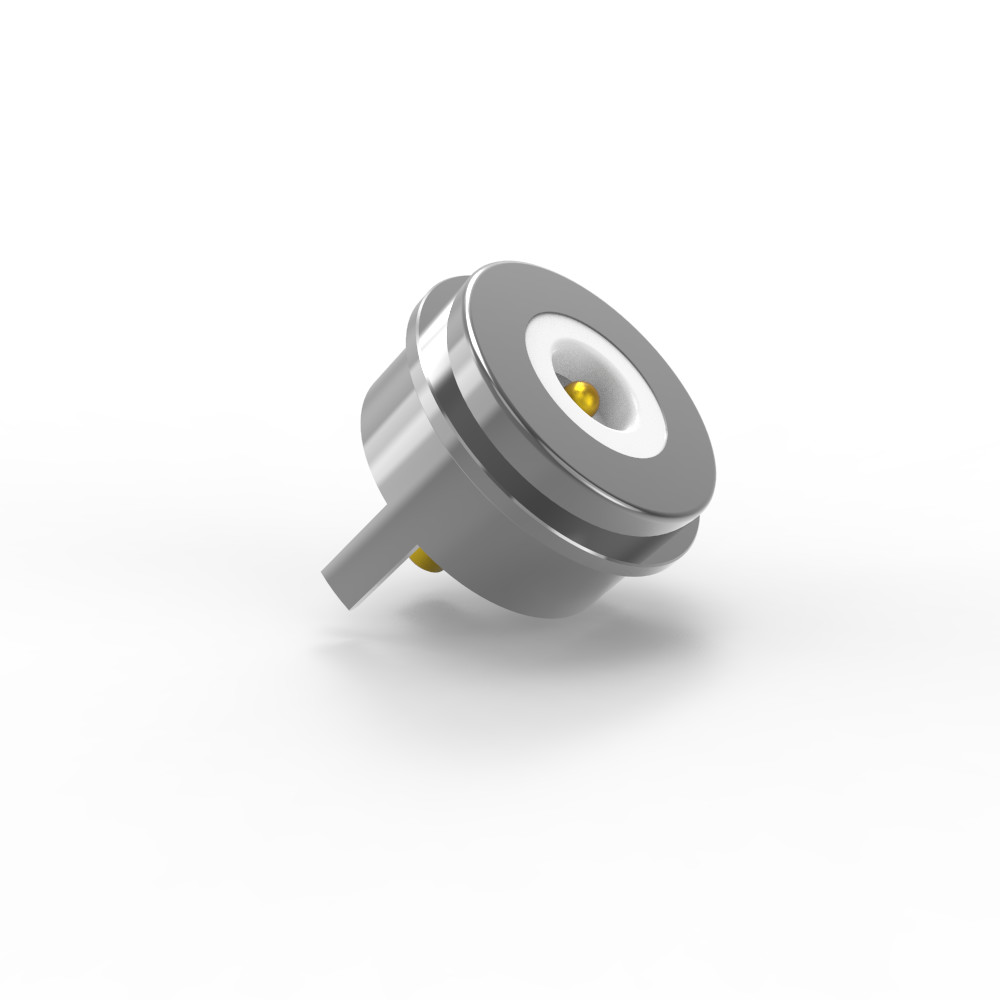

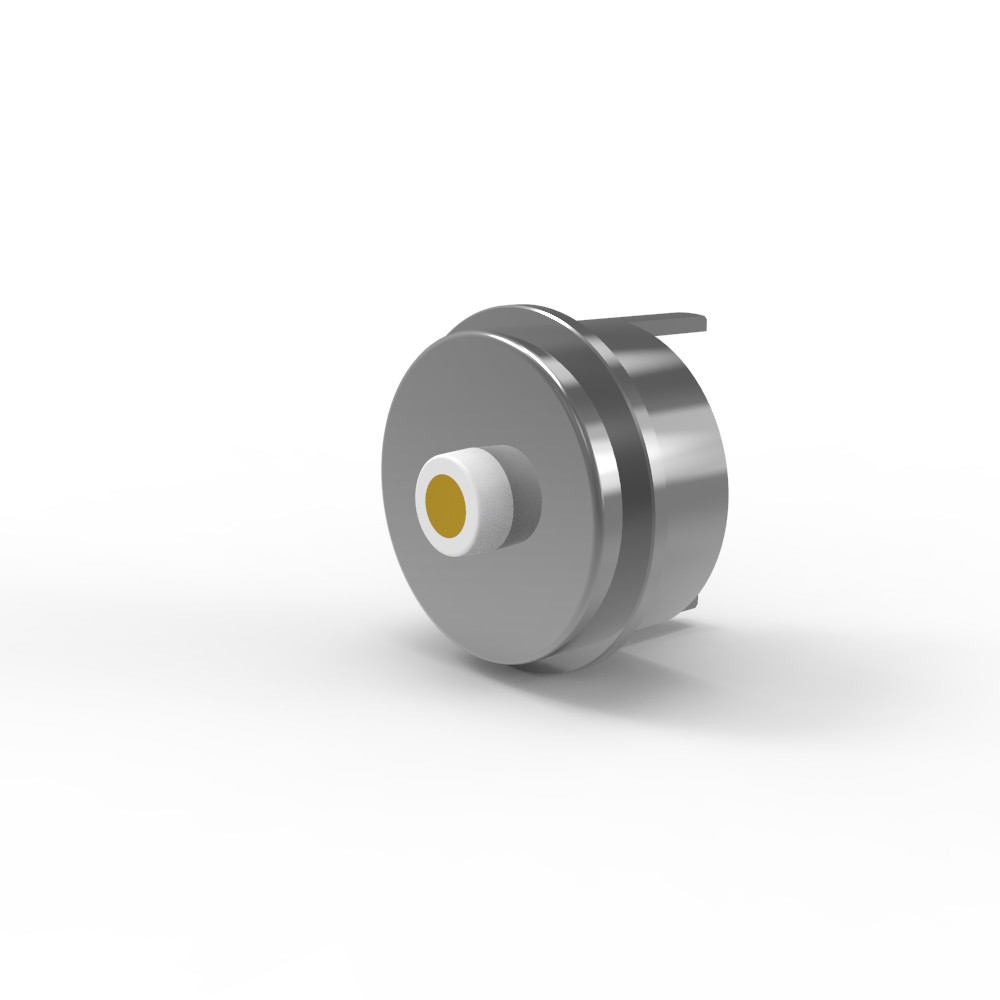

8.0mm 스프링 콘택트 둥근 자석 포고 핀 커넥터 5A 전류
1소재 사양
- 플랑저와 배럴:
원료: 납 없는 청동 (C6801).
표면: 최소 5μin (마이크로인치) 금 (Au) 이상 60~100μin 니켈 (Ni).
용도: Ni 하층은 기본 금속의 확산을 방지하고, 얇은 Au 층은 낮은 접촉 저항과 부식 저항을 보장합니다.
- 봄:
재료: SUS 304 스테인리스 스틸 (성질 및 탄력성).
접착: 접촉 지점에서의 전도성을 높이기 위해 1μin 금 (Au)
-주택:
재료: 30%의 유리 섬유 (GF) 를 가진 흰색 LCP (액체 결정 폴리머)
불화성 등급: UL94 V-0 (자연 소멸, 고온 환경에 적합)
- 셸:
재료: 납 없는 청동 (C6801).
표면: 닉 (Ni) 을 통해 관화 저항성 및 용접성을 높입니다.
- 자석:
재료: NdFeB (네오디미움 철보론) 등급 N52 (고등 자기 강도)
접착: 산화 방지용 니켈 (Ni)
2기계적 사양
스프링 힘: 80g ± 20g 1.0mm 작동 도중.
작동 중에 일관된 접촉 압력을 보장합니다.
풀 스트록: 1.2mm (플링거의 전체 이동 거리)
기계적 수명: 최소 5만 회로 (반복된 작동에 대한 내구성 요구 사항)
3전기 사양
등급 전압: 12V DC (자동차/저전압 시스템에 특이)
가등류: 핀당 5.0A (중심 전류 운반 용량)
접촉 저항: 핀당 ≤50mΩ (전압 하락과 열 발생을 최소화하기 위해 저전력 애플리케이션에서 중요합니다).
테스트:
100% 공개/단회로 테스트
RoHS/REACH 준수 (위험 물질이 없습니다.)
소금 스프레이 시험: 48시간 (성소성 검증)
제품 응용 설명 (지난 사항에 국한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB판의 전송 단말기가 추가될 수 있습니다.
4- 융통형 주사형
5전선을 직접 연결할 수 있습니다.
둥근 자기 연결 장치 매개 변수:
|
이름 |
둥근 자기 연결 장치 |
|
직경 |
80.0mm |
|
성별 |
남성/여성 |
|
핀 |
2pin |
|
색상 |
은/백 |
|
포고 핀 |
납 없는 C6801 |
|
봄 |
SUS304 |
|
껍질 |
납 없는 C6801 |
|
자석 |
NdFeB N52 플래팅 니 |
|
주택 |
흰색 LCP |
|
스프링 힘 |
80g±20g |
|
작업 도동 |
10.0mm |
|
뚜라기 뚜라기 |
10.2mm |
|
전압 |
12V |
|
전류 |
5.0A |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
25°C ~ +80°C |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
원형 남성 자기 연결 장치 도면 크기
원형 여성 자기 연결 장치 도면 크기
권장 PCB 레이아웃:
레이아웃 허용:±0.05mm
둥근 자기 연결 장치 의 장점
1힘없는 연결
자동 흡입은 도구 없이 빠르게 부착할 수 있고 사용자 친화적인 조작이 가능합니다.
2쉽게 제거
자석 인터페이스는 신체적 스트레스가 없이 원활한 단속을 허용합니다.
3높은 내구성
장기적인 신뢰성을 위해 50,000~300,000 번 짝짓기 사이클을 지원합니다.
4강력한 보호
IP68 등급의 물과 먼지를 막는 디자인 (여성 끝)
5고전류 지원
급속 충전 및 전력집약적인 애플리케이션을 위한 손잡이 3A20A.
6. 우수한 경화 저항
가혹한 환경에 견딜 수 있습니다. 48~120시간 동안 소금 스프레이에서 테스트했습니다.
7. 사용자 정의 가능한 형태 요소
제품 미학에 맞는 맞춤형 모양으로 시장의 매력을 높입니다.
8스마트 오리엔테이션 감지
자석 위치 + 구조 설계 올바른 극성 및 회로 보호를 보장합니다.
9다기능 인터페이스
전원, 신호, 비디오, 오디오, 데이터 (예: USB 2.0) 등을 지원합니다.
10비용 효율적인 개발
빠른 사용자 정의를 위해 짧은 납품 시간 및 낮은 곰팡이 비용.
11고품질 신호 전송
신뢰성 있는 RF 신호 성능 (예: USB 2.0 표준을 준수)
