| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | VIC2500A / VIC2500B |
| 문서: | VIC2500A.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 둥근 자기 커넥터 | 마그네트: | ndfeb n52 |
|---|---|---|---|
| 포고 핀: | 무연 C6801 | 봄: | 304를 의심하세요 |
| 껍데기: | 무연 C6801 | 색상: | 블랙 |
| 전류: | 3A | 전압: | 12V |
| 전단력: | 60g ± 10 | 작업 스트로크: | 1.0 밀리미터 |
| 전체 Storke: | 1.2 밀리미터 | 콘택 저항: | 50mΩ 최대 (PIN) |
| 강조하다: | HTN 둥근 자기 연결 장치,원형 자기 연결 장치 검은색,스프링 충전 전기 커넥터 3A |
||

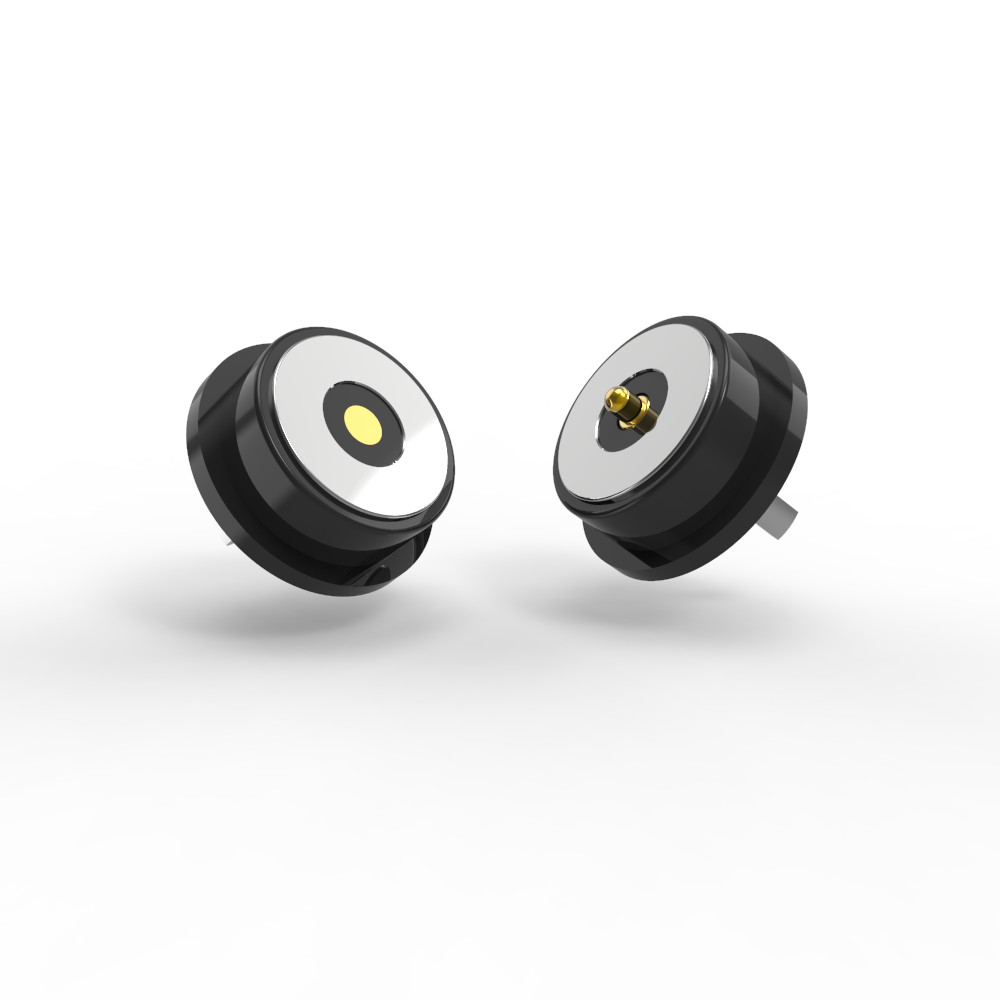

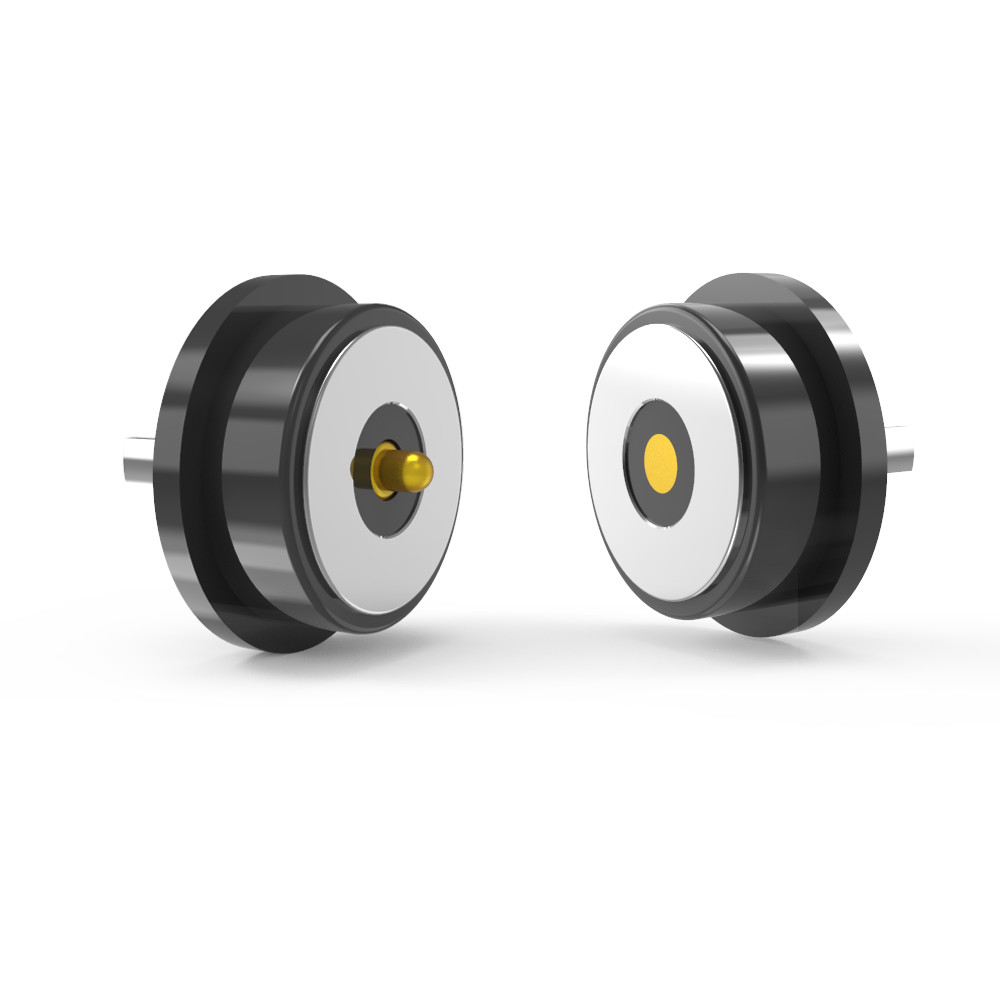

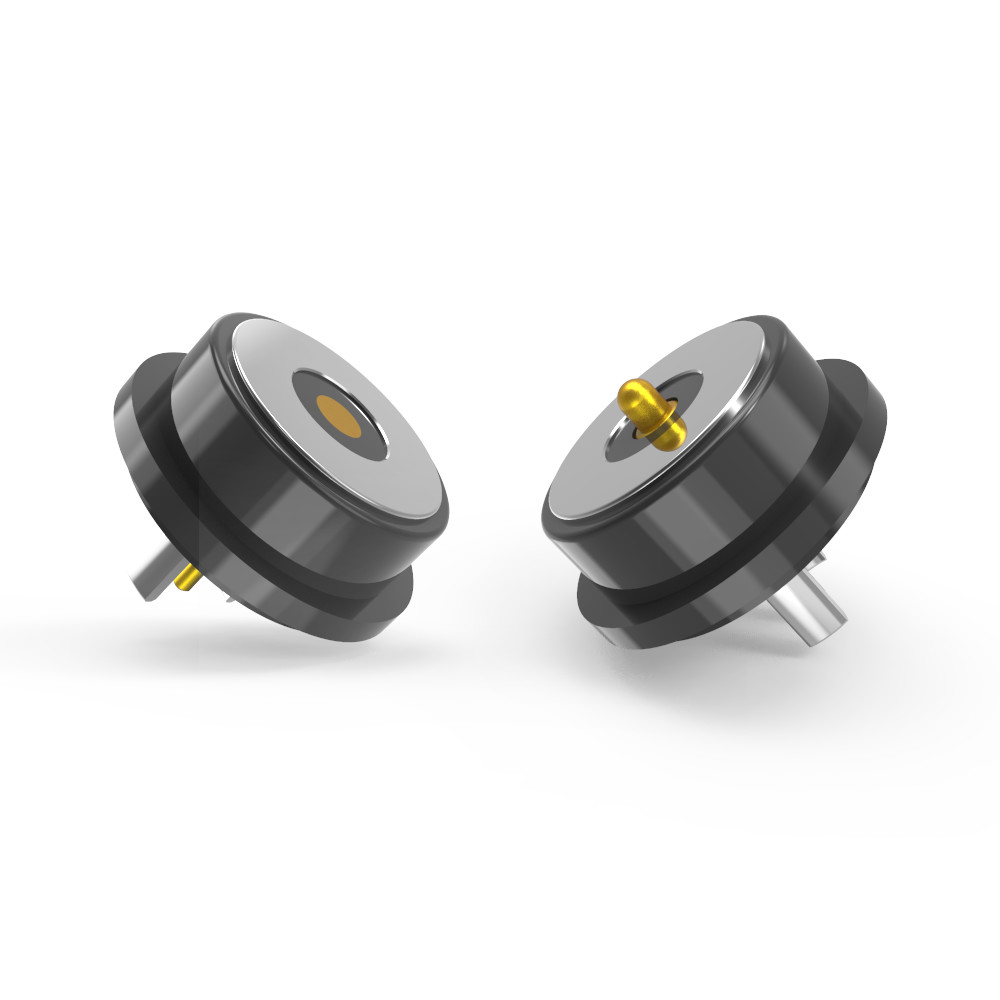

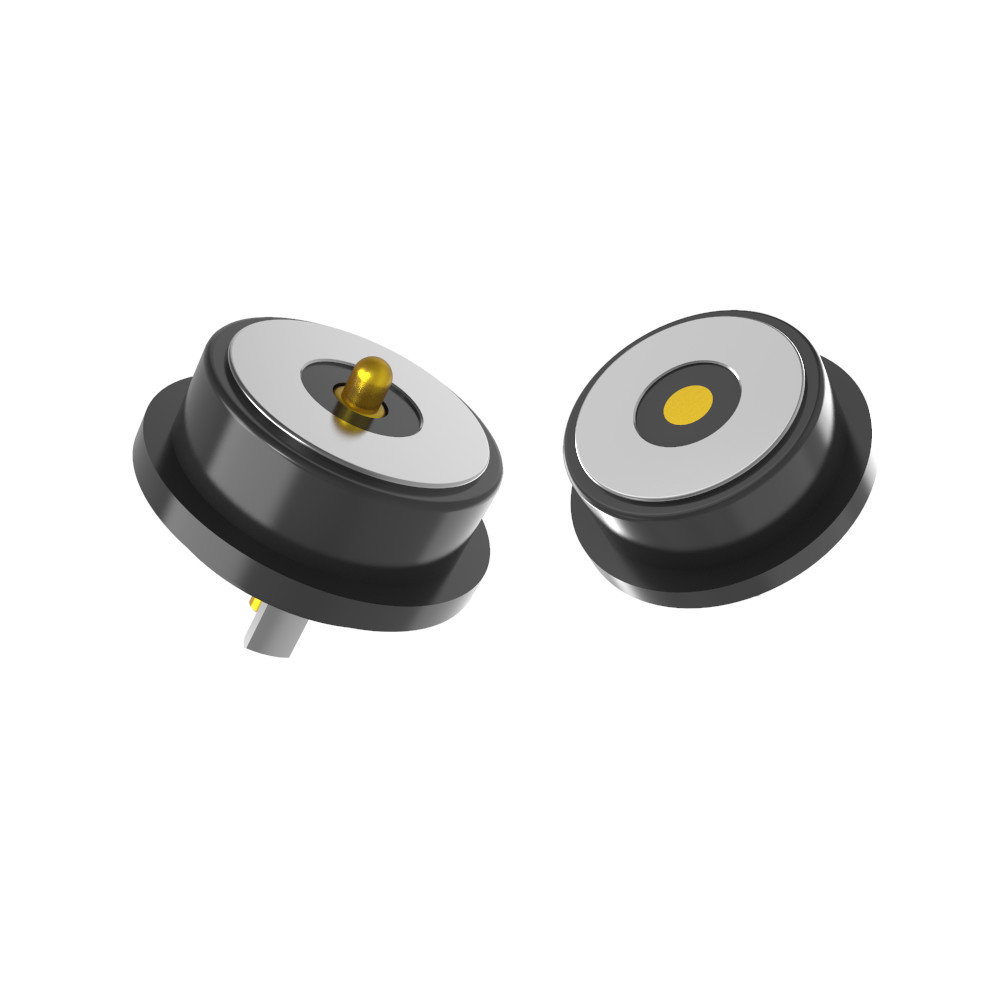

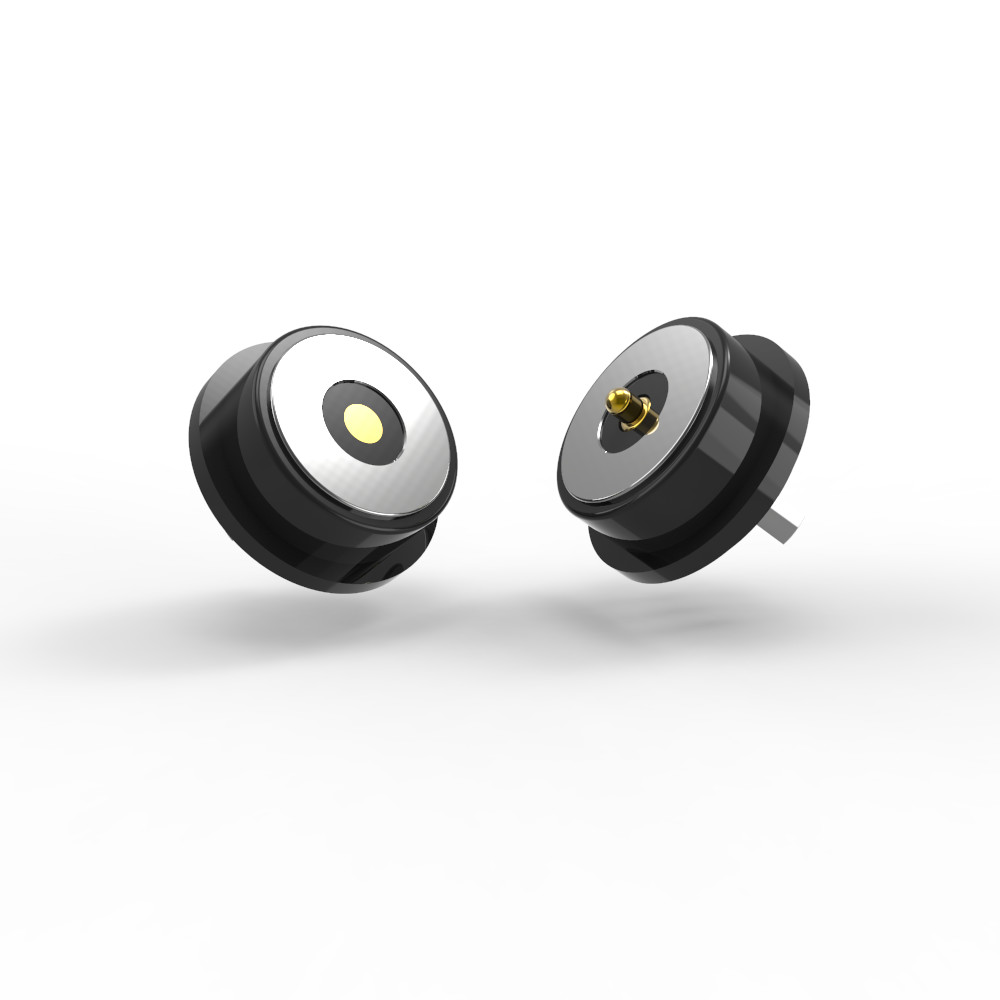

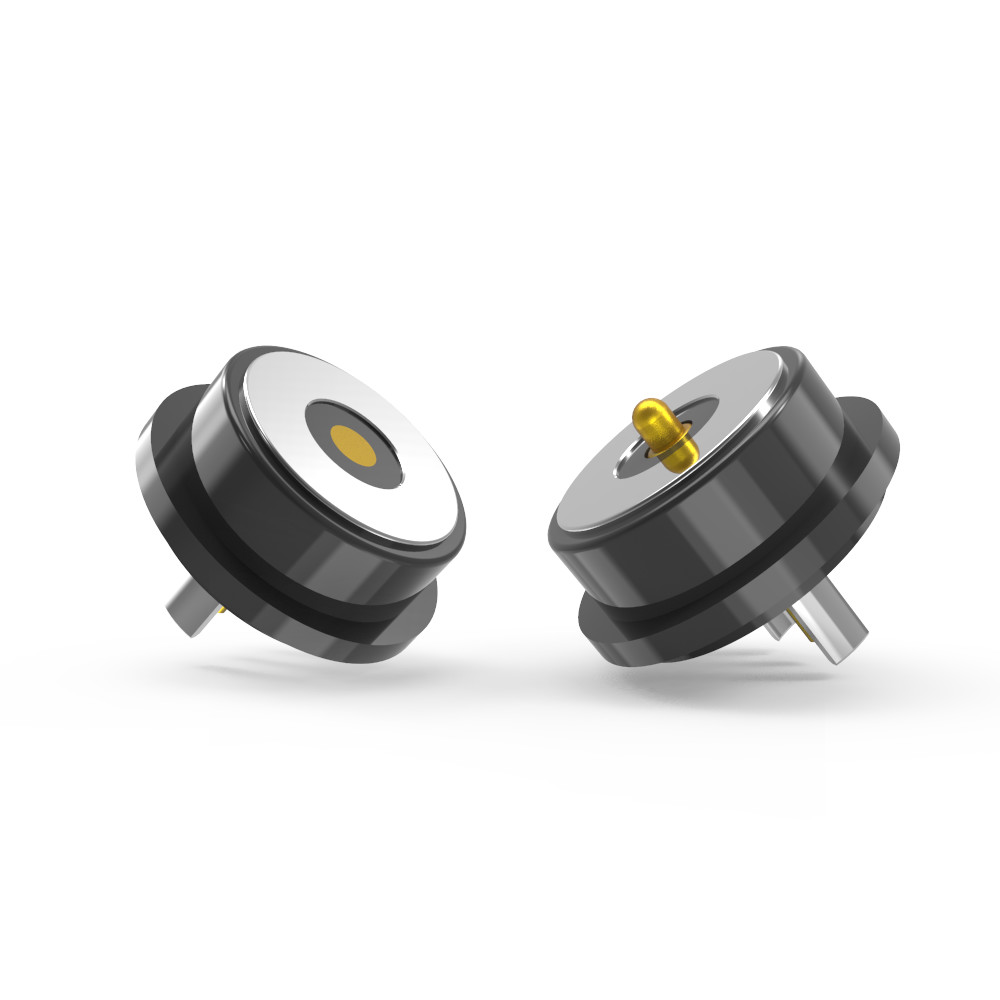

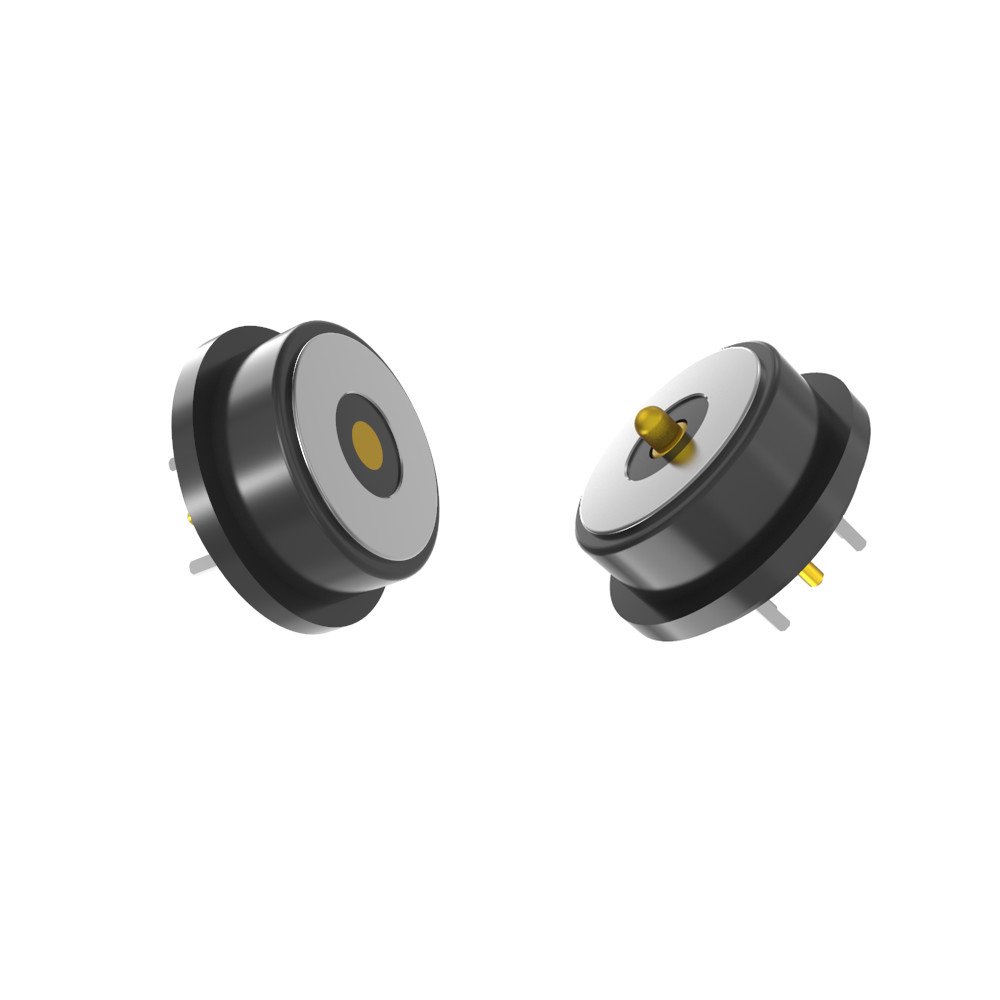

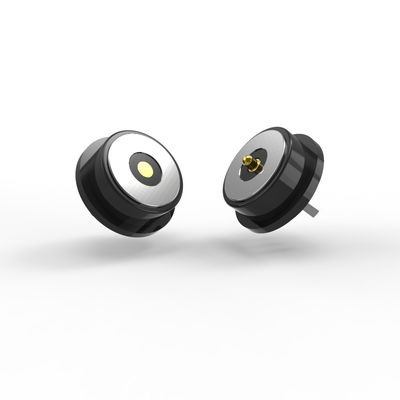

검은색 HTN OD8.0mm 2pin 스프링 로딩 된 포고 핀 둥근 자기 연결 장치
소재:
플랑저: 납 없는 C6801, 60~100U"Ni 이상 5U"Min Au를 가공한다.
배럴: 납 없는 C6801, 60~100U의 5U "Min Au"를 접착;
스프링:SUS 304 플래팅 1U" Au
하우징: 검은색 LCP+30%GFUL94 V-0
껍질: 납 없는 C6801플레이팅 니
자석: NdFeB N52 플래팅 Ni
기계:
스프링 힘: 60g±10g, 1.0mm 작업 스트로크
뚜라기:1.2mm
기계적 수명:50000 사이클 미니
전기 사양:
정압: 12V DC
정류: 3.0A
접촉 저항: 핀당 ≤50mΩ (milliohms)
테스트:
100% 공개/단회로 테스트
RoHS/REACH 준수 (위험 물질이 없습니다.)
소금 스프레이 시험: 48시간 (성소성 검증)
제품 응용 설명 (지난 사항에 국한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB판의 전송 단말기가 추가될 수 있습니다.
4- 융통형 주사형
5전선을 직접 연결할 수 있습니다.
둥근 자기 연결 장치 매개 변수:
|
이름 |
둥근 자기 연결 장치 |
|
직경 |
80.0mm |
|
종류 |
남성/여성 |
|
핀 |
2핀 또는 사용자 정의 |
|
색상 |
검은색 |
|
포고 핀 |
납 없는 C6801 |
|
봄 |
SUS304 |
|
껍질 |
납 없는 C6801 |
|
자석 |
NdFeB N52 플래팅 니 |
|
스프링 힘 |
60g±10g |
|
작업 도동 |
10.0mm |
|
뚜라기 뚜라기 |
10.2mm |
|
전압 |
12V |
|
전류 |
3.0A |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
작동 온도 |
25°C ~ +80°C |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
원형 남성 자기 연결 장치 기술 도면
둥근 여성 자기 연결 장치 기술 도면
권장 PCB 레이아웃:
레이아웃 허용:±0.05mm
자기 연결 장치의 장점:
1) 자동 흡수 연결 경험; 쉬운 조작;
2) 장비를 더 쉽게 제거하기 위해 자기 인터페이스를 사용합니다.
3) 높은 라이프 사이클. 그것은 50,000-300,000 재 연결 라이프 시간을 지원 합니다.
4) 그것은 쉽게 사용자 정의 방수 디자인, 여성 먼지 단독 및 방수 (IP68) 를 달성 할 수 있습니다;
5) 높은 전류를 지원 (3A-20A), 더 빠른 충전;
6) 우수한 부식 등급 (48H-120H) 가혹한 환경에 대응합니다.
8) 제품 모양 일치 충족, 제품 판매점을 개선하기 위해 사용자 정의 모양;
9) 자석 위치, 자석 사용 및 구조
방향 (이 사용자 지향적이고 사용자 친화적입니다)
10) 탁월한 확장성 인터페이스 (Power Signal Video Audio Jack Etc) 를 달성 할 수 있습니다.
11) 개발 시간은 짧고, 사용자 정의를 위한 저비용 곰팡이;
12) 신뢰성 높은 RF 신호 전송을 제공합니다. 우리의 커넥터는 USB 2입니다.0
자기 연결 장치 제품 적용:
1착용 가능한 장치, 지능형 위치 설정 장비, 어린이용 스마트 손목밴드, 스마트 시계, 휴대 전화, 블루투스 헤드셋 등) 데이터 케이블, 충전 케이블,자기 스트립 와이어 끝 연결
2의료 장비,무선 장비,데이터 통신 장비,전자통신 장비,자동화 및 산업 장비,음성 시각 장비
3항공, 항공, 전자, 군사 통신
4자동차, 자동차 내비게이션, 테스트 및 측정 장비
5소비자 전자제품 (모바일 폰, 태블릿 컴퓨터, 블루투스 헤드셋, 카메라, 시계, 휴대용 소비자 전자제품 및 다른 많은 전자 분야)
왜 UPE가 당신의 파트너가 되어야 할까요?
1빠른 프로토타입 (3~5 일 샘플)
●시장 진출 속도: 빠른 샘플 투어업은 제품 개발 주기를 가속화합니다.
● 반복 테스트: 대량 생산 전 빠른 설계 정제 작업을 가능하게 합니다.
●대점: 시간적 혁신이 매우 중요한 자동차, 의료, 소비자 전자제품 같은 산업에 이상적입니다.
2비용 효율성 (경쟁력 있는 MOQ 가격)
●최저 주문량 (MOQ) 이 낮습니다.
● 확장성: 유연한 가격 설정은 프로토타입 제작과 대규모 주문 모두에 대한 접근성을 보장합니다.
●가치 제안: 높은 품질의 생산을 예산 친화적 인 솔루션과 균형을 맞추고 있습니다.
3품질 보장 (100% 자동 테스트)
●무 결함: 자동 검사 (예: 광학, 전기, 기계) 는 신뢰성 을 보장 한다.
● 일관성: 중요한 테스트에서 인간 오류를 제거합니다 (예를 들어, 접촉 저항성, 소금 스프레이, 주기 수명).
● 준수: 엄격한 산업 표준 (ROHS, REACH, 자동차 등급) 을 충족합니다.
4첨단 기술 생산 및 정밀 공학
●첨단 제조: CNC 가공, 정밀 스탬핑 및 마이크로 플래팅 (예: 커넥터에 Au/Ni).
●물질 전문 지식: 특화된 재료 (LCP, SUS 304, NdFeB 자석, 납 없는 청동) 를 숙지한다.
●특정 애플리케이션 솔루션: 복잡한 부품에 맞게
어떻게 자기 케이블 커넥터 주문을 배치하는 방법
* 귀하의 요구 사항을 확인합니다 ((연착기의 종류, 필요한 양, 맞춤형 요구 사항, 기술 사양)
* 가격 및 조건 협상 (대량 할인 적용 될 수 있습니다).
* 주문 세부 사항을 확인 (연결기 유형, 양, 사용자 정의).
* 결제 (페이팔, 은행 송금 또는 다른 안전한 방법) 를 통해
* 배송 및 품질 검사
*배송을 추적해
*품질 확인을 위해 도착시 제품을 점검합니다.
지불 기간:T/T,50% 보증금,50% 잔액
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
선박
궁금한 사항은union@upetech.net
