| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | RM-1137-A04-11 / RM-1137-B04-21 |
| 문서: | RM-1137-A04-11.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 자기 전원 커넥터 | 소재: | HTN, 황동, NDFEB N52 |
|---|---|---|---|
| 전단력: | 80g ± 20g | 일하는 Storke: | 0.8 밀리미터 |
| 전류: | 2.0A | 전압: | 12V |
| 케이블 길이: | 1000mm | 색상: | 블랙 |
| 염수 분무 시험: | 24h | 기계적 생명: | 10000 사이클 최소. |
| 콘택 저항: | 50mΩ 최대 (PIN) | ||
| 강조하다: | 20.0mm 피치 자기 전력 연결 장치,DIP 남성 여성 커넥터,남성 여성 커넥터 4 핀 |
||

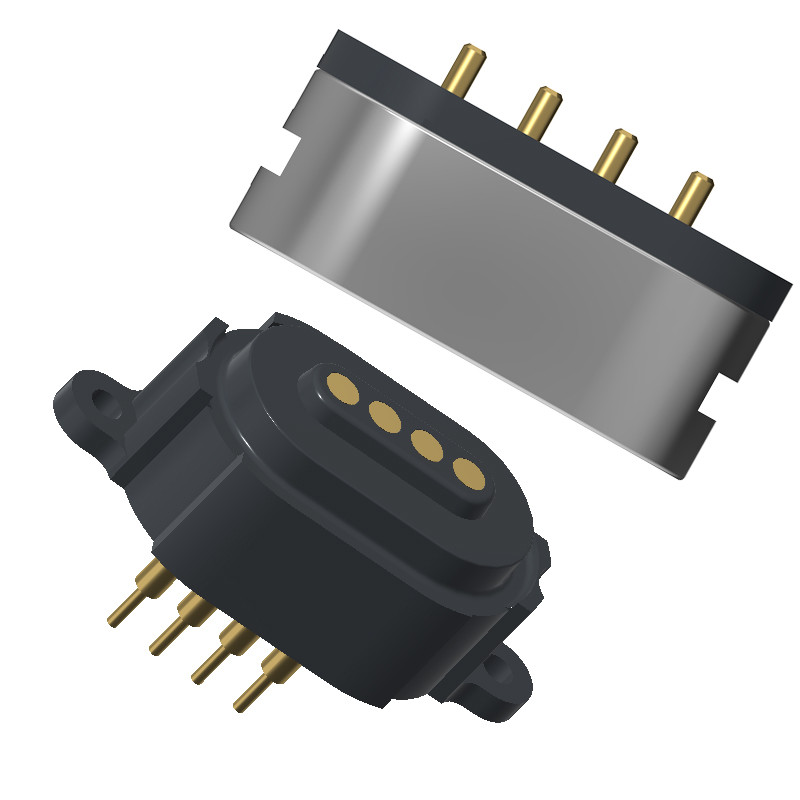

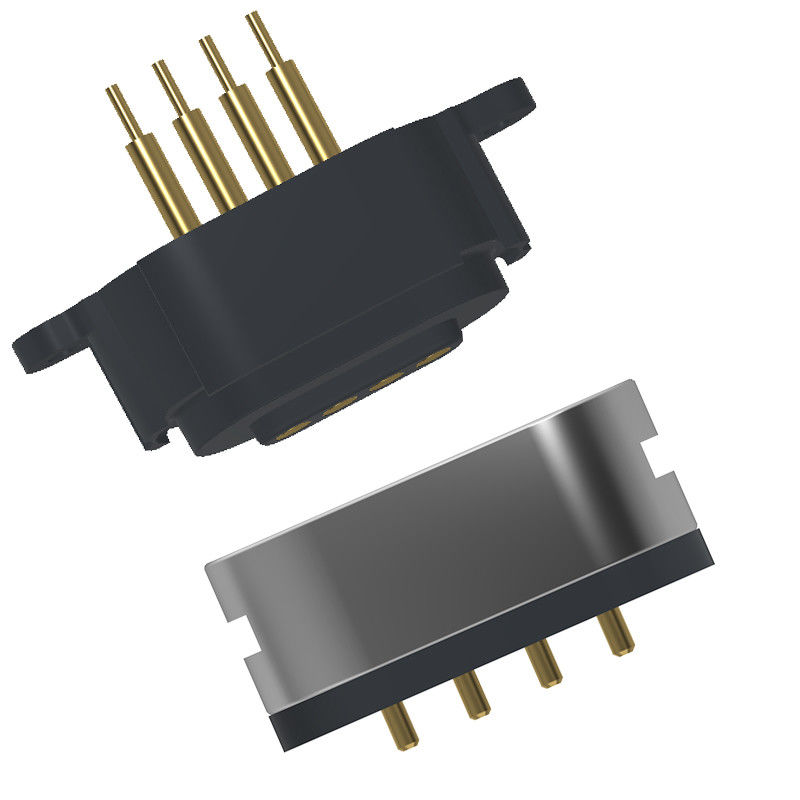

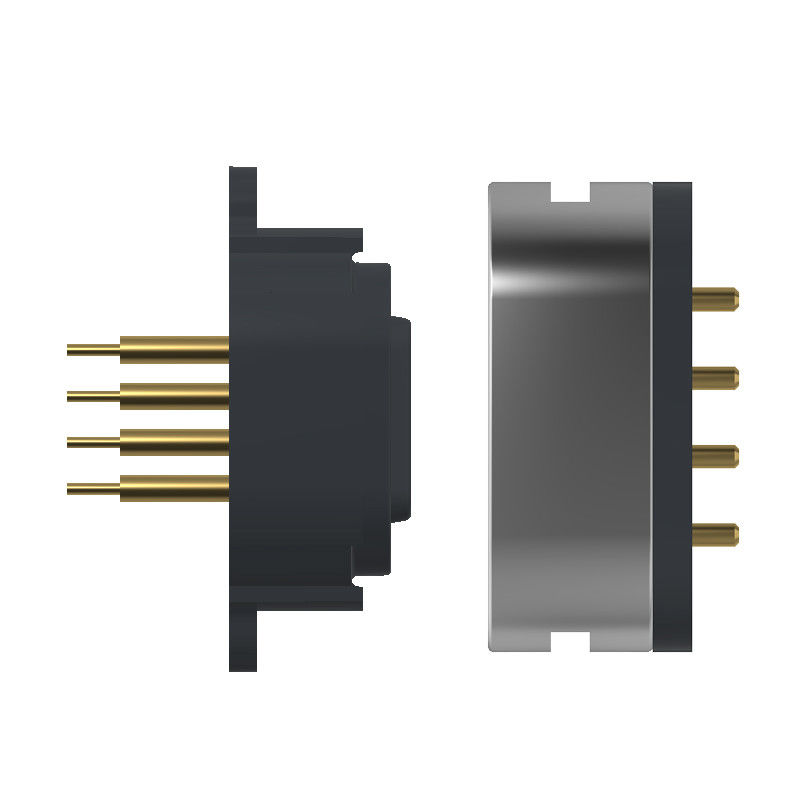

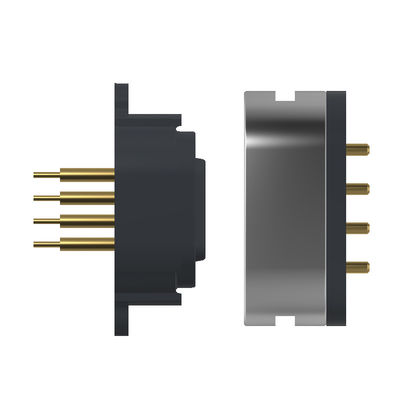

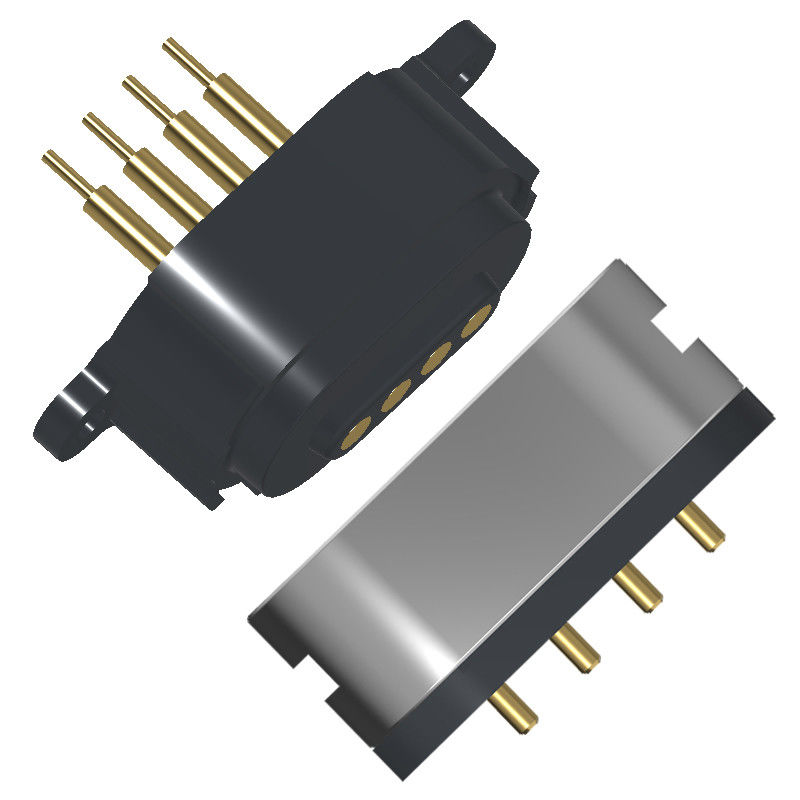

2.0mm Pitch 4pin DIP N52 자석과 함께 남성 여성 자석 전원 커넥터
소재 및 코팅은 ROHS 및 REACH 표준에 적합합니다.
100% 단회로와 오픈회로 테스트
소재
포고 핀/돌이 부품:금속 접착 Au 0.125um
주택:B부족함 HTN UL94 V-0
마그네트: N52 NdFeB 접착 Ni Cu Ni
기계:
접촉 힘: 70g±20g, 0.8mm 작업 스터크.
수명 테스트: 10000주기 분..
흡수 힘 시험:여성 닷킹 흡수 600g±20%
전기:
등급 전압: 12V
가등급 전류:2최대 0.0
스프링 핀의 접촉 저항: 50mΩ 최대
환경성능:
작동 온도: -25°C ~ +80°C
소금 스프레이: 24H
4핀 자기 케이블 커넥터 파라미터:
|
이름 |
4핀 자기 연결 장치 |
|
종류 |
DIP |
|
핀 |
4핀 또는 사용자 정의 |
|
피치 |
30.0mm |
|
색상 |
검은색 |
|
포고 핀/회전 부품 |
금속 |
|
주택 |
검은색 HTN |
|
자석 |
NdFeB N52 플래팅 니 |
|
스프링 힘 |
80g±20g, 0에서8mm 작업하는 뚜라기. |
|
기계적 수명 |
101000 사이클 분.. |
|
전류 |
2.0A |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
고전압 시험 |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
소금 스프레이 테스트 |
24시간 |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
4pin 남성 자기 연결 장치 도면 크기
4pin 여성 자기 연결 장치 도면 크기
남성 자석 연결 장치 폭발
여성 자석 연결 장치 폭발
권장 PCB 레이아웃:
자기 연결 장치 제품 적용:
1착용 가능한 장치, 지능형 위치 설정 장비, 어린이용 스마트 손목밴드, 스마트 시계, 휴대 전화, 블루투스 헤드셋 등) 데이터 케이블, 충전 케이블,자기 스트립 와이어 끝 연결
2의료 장비,무선 장비,데이터 통신 장비,전자통신 장비,자동화 및 산업 장비,음성 시각 장비
3항공, 항공, 전자, 군사 통신
4자동차, 자동차 내비게이션, 테스트 및 측정 장비
5소비자 전자제품 (모바일 폰, 태블릿 컴퓨터, 블루투스 헤드셋, 카메라, 시계, 휴대용 소비자 전자제품 및 다른 많은 전자 분야)
왜 UPE가 당신의 파트너가 되어야 할까요?
● 신뢰성 과 내구성
● 신속 한 설계 및 배달
● 신뢰성 있고 정직 한 파트너십
어떻게 자기 케이블 커넥터 주문을 배치하는 방법
* 귀하의 요구 사항을 확인합니다 ((연착기의 종류, 필요한 양, 맞춤형 요구 사항, 기술 사양)
* 가격 및 조건 협상 (대량 할인 적용 될 수 있습니다).
* 주문 세부 사항을 확인 (연결기 유형, 양, 사용자 정의).
* 결제 (페이팔, 은행 송금 또는 다른 안전한 방법) 를 통해
* 배송 및 품질 검사
*배송을 추적해
*품질 확인을 위해 도착시 제품을 점검합니다.
