| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | VIC1550A/ VIC1550B |
| 문서: | VIC1550A.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 전자기 연결 장치 | 소재: | THN, 황동 C3604, SUS304, NDFEB N52 |
|---|---|---|---|
| 전단력: | 80g ± 20g | 일하는 Storke: | 1.0 밀리미터 |
| 전압: | 12V | 전류: | 3.0A |
| 자기력: | 450g | 기계적 생명: | 5000 사이클 최소. |
| 콘택 저항: | 50mΩ 최대 (PIN) | 염수 분무 시험: | 48h |
| 색상: | 검은색, 노란색 | ||
| 강조하다: | 3A 자기 연결 장치,여성 포고 자기 연결 장치,포고 자기 연결 장치 오른쪽 각 |
||

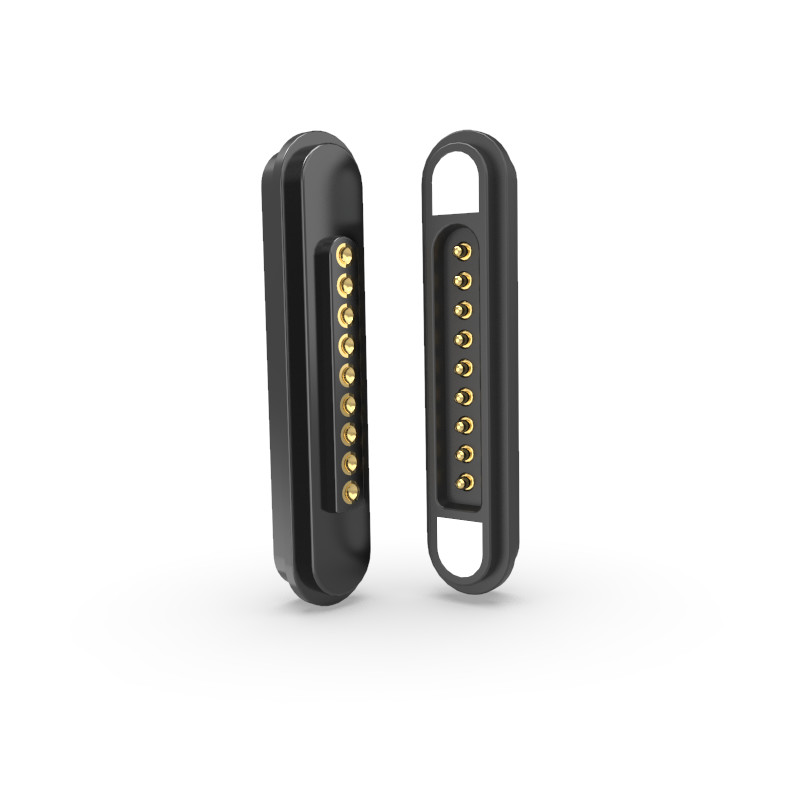

3A 오른쪽 각 9 핀 포고 마그네틱 커넥터 남성과 여성 태블릿
9핀의 자기 연결 장치는 9개의 포고 핀을 사용하여 고온의 나일론 하우싱과 NdFeB 자석을 사용하여 안전하게 연결합니다.
1소재 및 접착
포고 핀
소재: 구리 (플링거 & 배럴)
접착: 니켈 (Ni) 위에 금 (Au) → 낮은 접촉 저항, 부식 저항 및 내구성을 보장합니다.
주택
재료: HTN (고온 나일론) + 30% 유리 섬유 (GF) → 높은 기계적 강도, 열 저항성
색상: 검정색
불화성 등급: UL94 V-0 → 자기 끄는, 높은 안전 애플리케이션에 적합합니다.
자석
타입: NdFeB (네오디미움 철보론), 등급 N52 → 강한 자기력 (상용용으로 가장 높은 등급)
표면: 니켈 (Ni) → 자석의 부식 방지
2전기 사양
작동 전압: 12V DC
작동 전류: 5.0A → 중소 전력 (예: 노트북 컴퓨터, 의료기기) 에 적합합니다.
접촉 저항 (PIN): ≤50mΩ (Max) → 최소 손실로 효율적인 전력 전송을 보장합니다.
고전압 테스트:
AC/DC 1000V, 0.5mA, 3초 → 단열과 변압력을 검증합니다.
3주요 특징
준수: ROHS & REACH → 위험 물질 (연, 수은 등) 이 없습니다.
자기 힘: ≥450g → 안전한 연결을 위한 강한 붙잡힘
안전 설계: 단전 방지 → 우연한 접촉으로 인한 손상을 방지합니다.
4잠재적인 응용
소비자 전자제품: 노트북, 태블릿 또는 웨어러블 기기의 자기 충전기.
의료기기/산업기기: 안전하고 분리 가능한 전원 연결
자동차 / 항공 우주: 혹독한 환경에서 높은 신뢰성 연결 장치.
5장점
✔ 내구성: 금 으로 칠 된 청동 + HTN 가구 는 마모 와 열 에 저항 합니다.
✔ 높은 전류 용량: 5A는 전력 소모 장치의 취급에 적합합니다.
✔ 안전 인증: UL94 V-0 불화성 등급 및 고전압 테스트.
✔ 강한 자기력: N52급 자석 은 안정적 인 부착 을 보장 한다.
9pin 자기 연결 장치 매개 변수:
|
이름 |
9핀 자기 연결 장치 |
|
핀 |
9pin 또는 사용자 정의 |
|
피치 |
2.20mm |
|
종류 |
직각 |
|
포고 핀 |
금속 |
|
주택 |
검은색 HTN+30%GF UL94 V-0 |
|
자석 |
네오디엄 철보르 |
|
자석 등급 |
N52 (요건으로) |
|
자기 힘 |
450g |
|
스프링 힘 |
80g±20g,at1.0mm 작업하는 뚜라기. |
|
기계적 수명 |
5000 사이클 미네.. |
|
전류 |
3.0A |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
High 전압 테스트 |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |

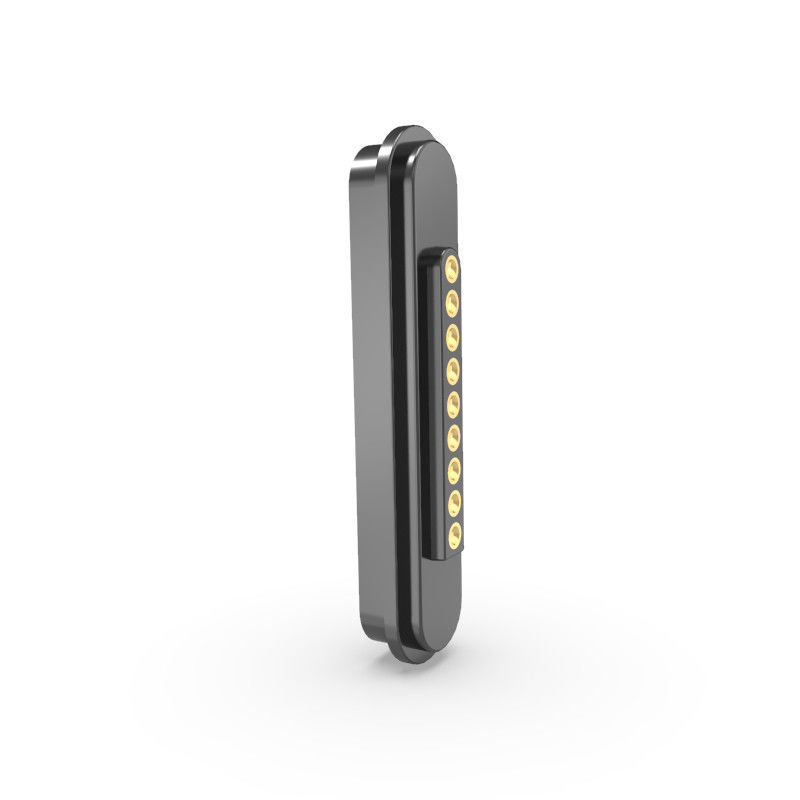

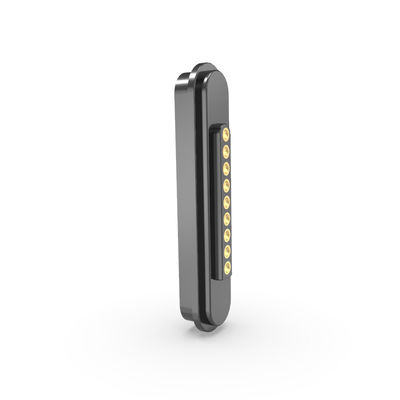

9핀 남성 자석 연결 장치:

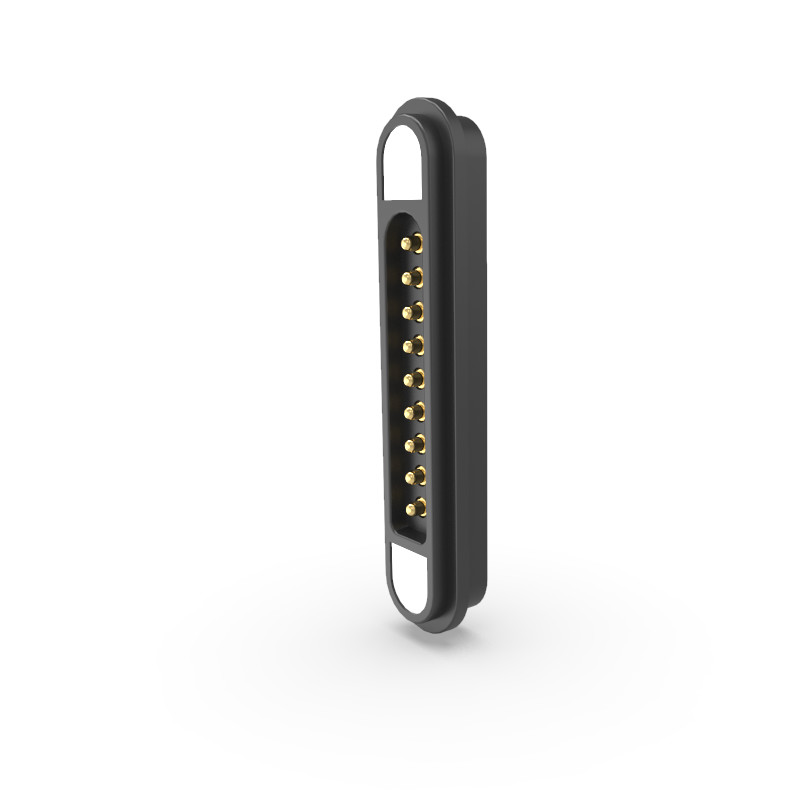

9핀 여성 자석 연결 장치:
권장 PCB 레이아웃:
레이아웃 허용:±0.05mm
UPE 회사의 경쟁적 장점:
1고기술 생산
우수한 제품 품질을 위해 첨단 제조 기술을 사용합니다.
2체계적인 관리 시스템
효율적인 프로세스는 생산의 효율성과 일관성을 보장합니다.
3ISO 9001 인증
국제 품질 관리 표준에 대한 의지를 보여줍니다.
4RoHS 준수
모든 제품은 위험 물질 제한 (RoHS) 규정을 준수하여 환경 및 안전 표준을 보장합니다.
5짧은 개발 기간
더 빠른 프로토타입 제작과 생산 순환으로 더 빠른 시장 공급을 가능하게 합니다.
6경쟁력 있는 가격과 안정적인 품질
비용 효율적인 솔루션으로 신뢰성을 손상시키지 않습니다.
왜 UPE 를 선택 합니까?
1모든 필요에 맞는 맞춤형 솔루션
전문가 맞춤화: 우리의 엔지니어링 팀은 귀하의 응용 프로그램에 특화된 커넥터를 설계합니다. 의료, 자동차 또는 소비자 전자 제품.
끝에서 끝까지 협업: 컨셉부터 생산까지, 우리는 당신의 기술적 및 미적 요구 사항에 적응합니다.
2. 빠른 프로토타입 제작
산업 선도적인 속도:
표준 샘플: 2-3일
맞춤형 디자인: 7 일
곰팡이에 의존하는 프로젝트: 12일
3.타협 하지 않는 품질 보장
프로세스 지향적인 통제: 재료 선택에서 최종 검사까지 모든 단계가 엄격한 ISO에서 영감을 얻은 표준을 준수합니다.
제로 결함 목표: 엄격한 테스트는 100%의 성능과 내구성 준수를 보장합니다.
4프리미엄 소재와 정밀 제조
수입 부품: 중요한 부품 (예: 바늘 원) 사용:
스위스 가공 톱니, 미크론 수준의 정확성.
냉각된 수입물질은 우수한 전도성과 장수성을 제공합니다.
5인증된 테스트 & 신뢰성
고 정밀 실험실 장비: 전기, 기계 및 환경 성능을 검증합니다. (예를 들어, 5만 회전 테스트, 소금 스프레이 저항성).
6타협 없이 비용 효율성
가벼운 생산: 최적화된 작업 흐름은 품질을 희생하지 않고 낭비와 비용을 줄입니다.
투명한 가격: 대량 주문 및 장기 파트너십에 대한 경쟁력 있는 가격.
7환경 의식적 준수
글로벌 표준: ROHS, 알로겐이 없고 REACH에 적합합니다.
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
