| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | VIC1502A / VIC1502C |
| 문서: | VIC1502A.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 전자기 연결 장치 | 소재: | THN, 황동 C3604, SUS304, NDFEB N52 |
|---|---|---|---|
| 전단력: | 80g ± 20g | 일하는 Storke: | 1.0 밀리미터 |
| 전압: | 12V | 전류: | 5.0A |
| 자기력: | 450g | 기계적 생명: | 5000 사이클 최소. |
| 콘택 저항: | 50mΩ 최대 (PIN) | 염수 분무 시험: | 48h |
| 색상: | 검은색, 노란색 | ||
| 강조하다: | 2.2mm 피치 자기 연결 장치,자기 연결 장치 9 핀,마그네틱 포고 커넥터 5A |
||

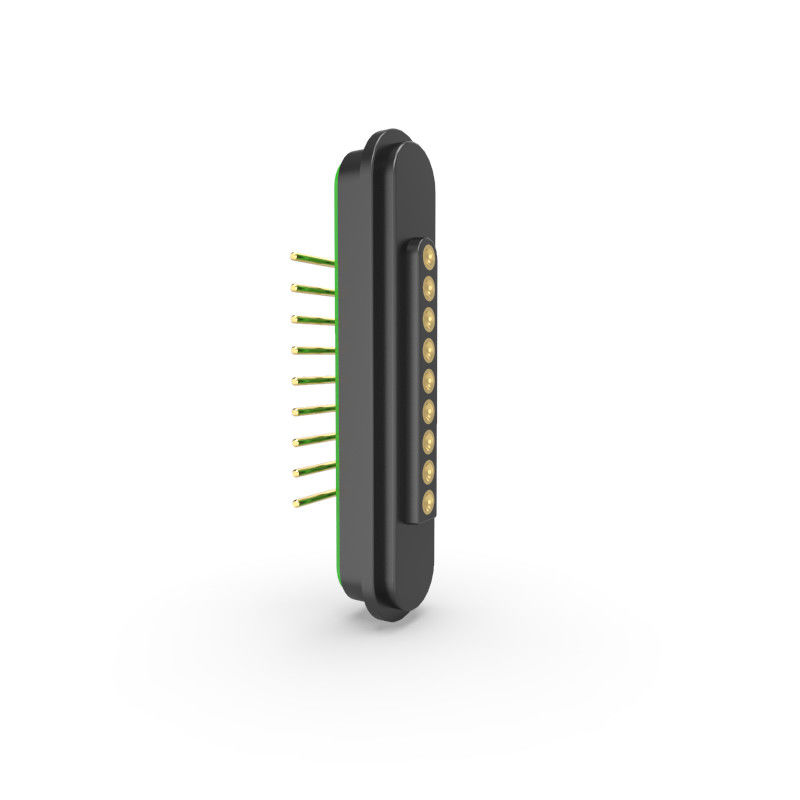

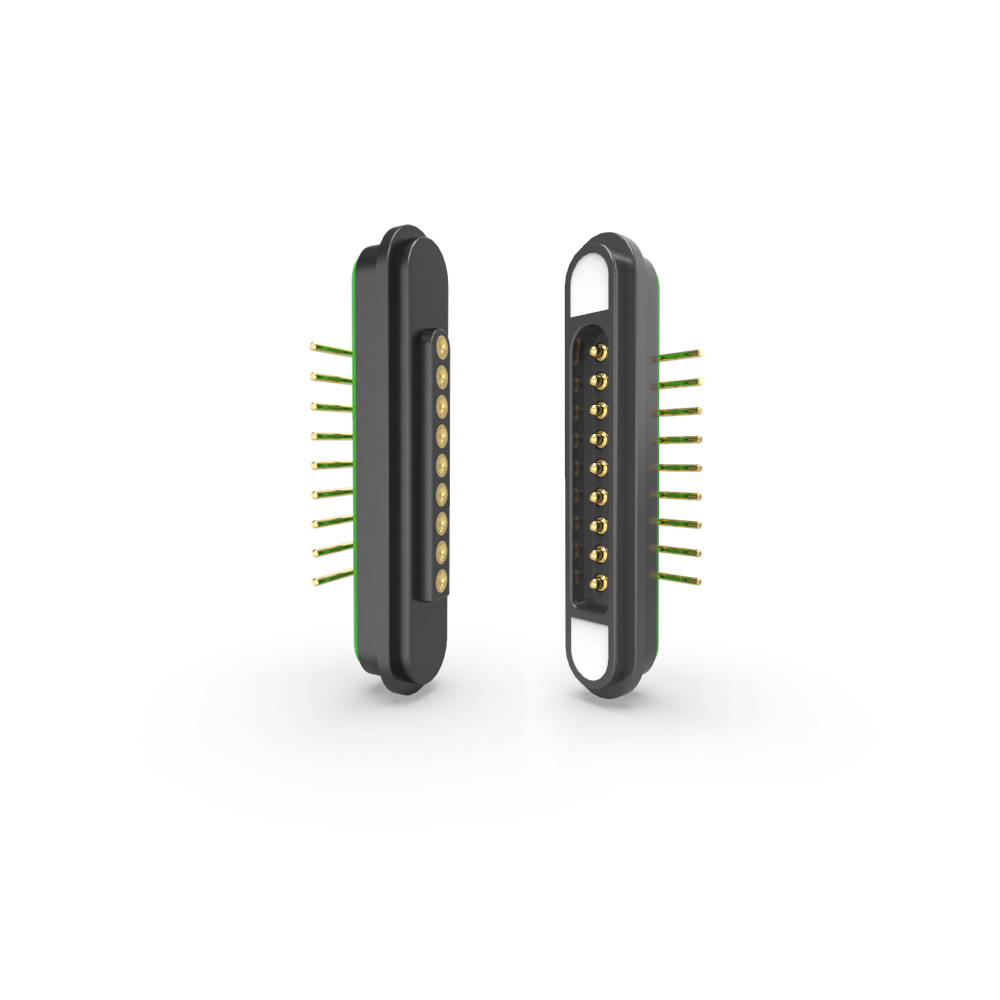

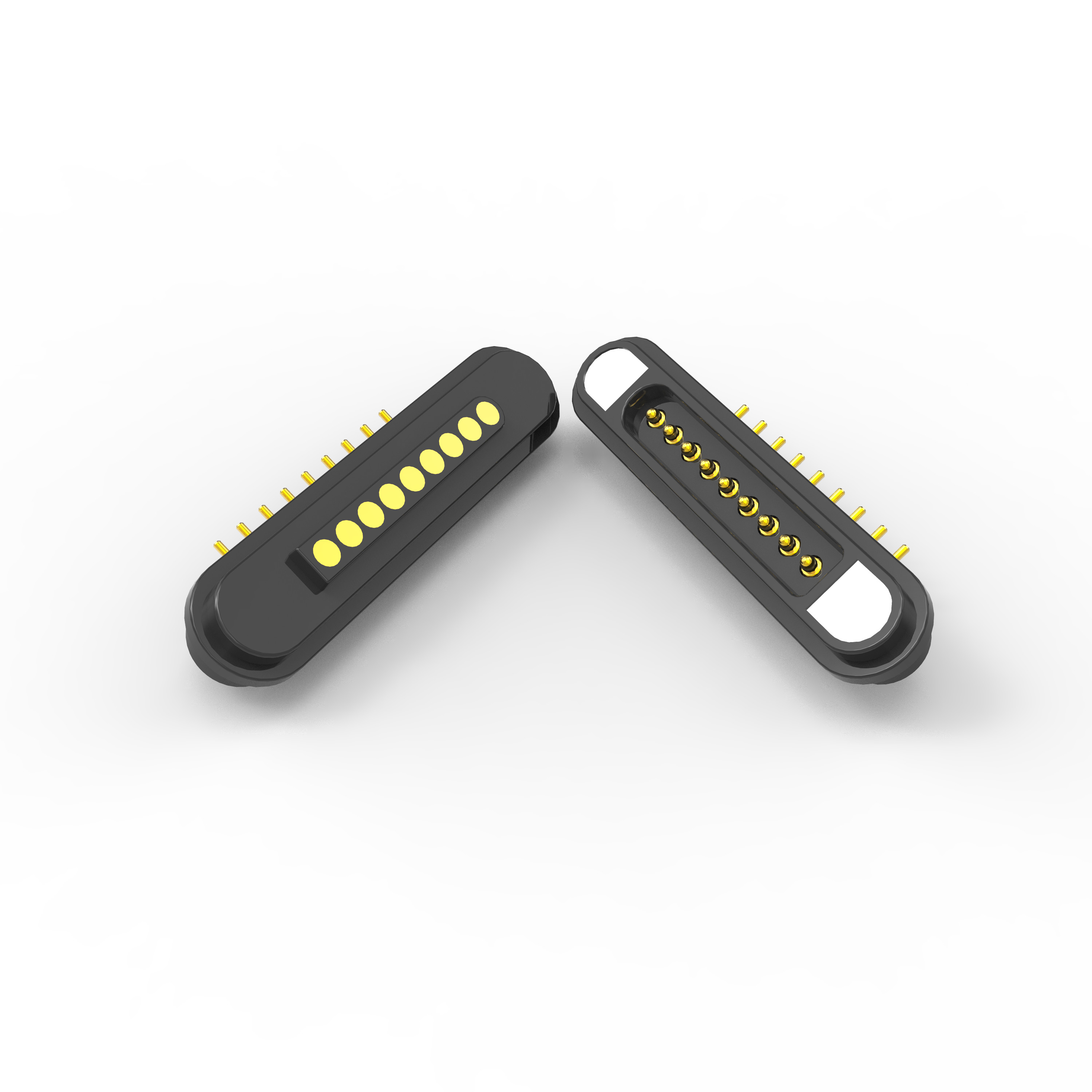

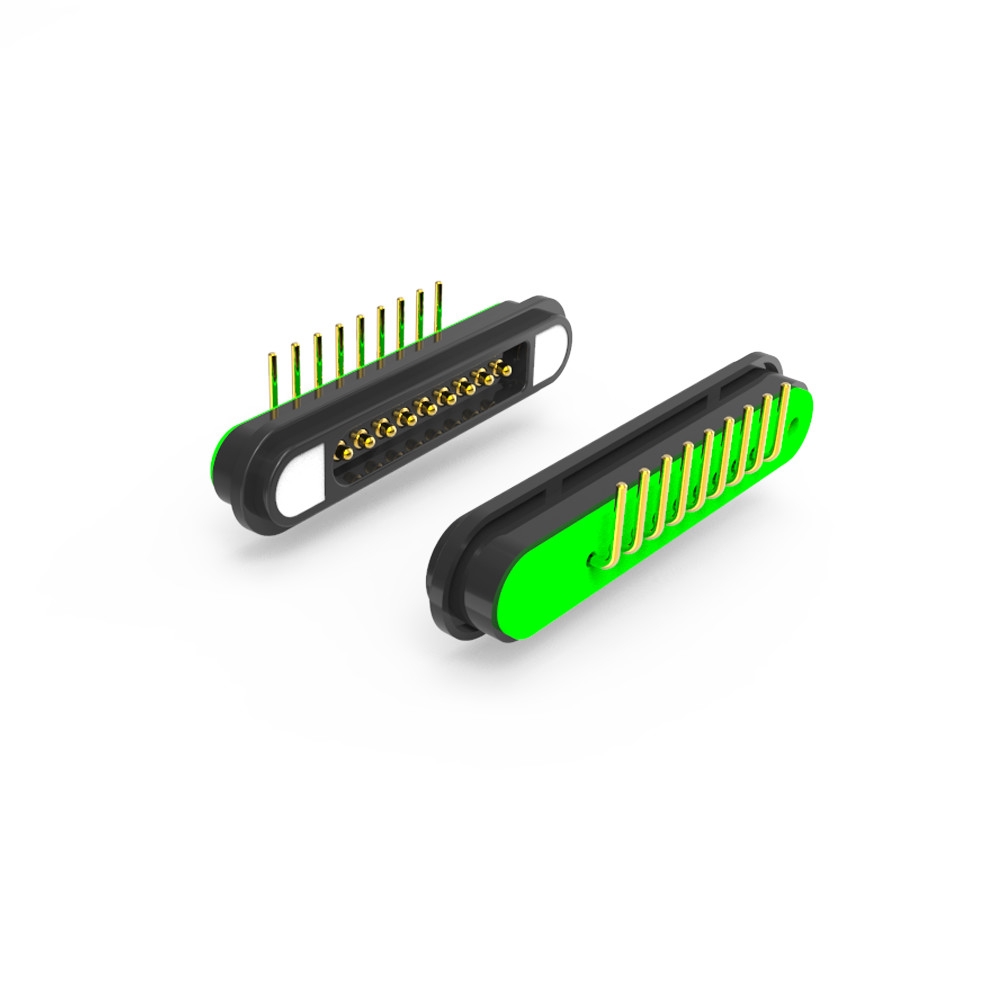

2.2mm pitch 9pin 자기 흡수 남성 여성 포고 핀 커넥터 5A
UPE는 전문 자석 커넥터 및 자석 케이블 커넥터 제조업체입니다.
우리는 당신의 요구 사항을 충족하고 자기 연결 고리를 사용자 정의 서비스를 제공하기 위해 우리의 자신의 전문 디자이너가 있습니다.다른 자기 포고 핀 커넥터 제품과 솔루션은 다른 고객의 필요에 따라 설계 될 수 있습니다..
재료
포고 핀:
소재: 구리 (스플링거 & 배럴)
금 (Au) 과 니켈 (Ni)
주택:
재료: HTN (고온 나일론) + 30% 유리 섬유 (GF)
색상: 검정색
불화성 등급: UL94 V-0
자석:
종류: NdFeB (네오디미움 철보론)
등급: N52
접착: 니켈 (Ni)
전기 사양
작동 전압: 12V DC
작동 전류: 5.0A
접촉 저항 (PIN): ≤50mΩ (최대)
고전압 테스트
AC: 1000V, 0.5mA, 3초
DC: 1000V, 0.5mA, 3초
제품 특성
준수: ROHS 및 REACH 준수
자기 힘: ≥450g
안전 설계: 단회로 방지
9pin 자기 연결 장치 매개 변수:
|
이름 |
9핀 자기 연결 장치 |
|
핀 |
9pin 또는 사용자 정의 |
|
피치 |
2.20mm |
|
종류 |
직각 |
|
포고 핀 |
금속 |
|
주택 |
검은색 HTN+30%GF UL94 V-0 |
|
자석 |
네오디엄 철보르 |
|
자석 등급 |
N52 (요건으로) |
|
자기 힘 |
450g |
|
스프링 힘 |
80g±20g,at1.0mm 작업하는 뚜라기. |
|
기계적 수명 |
5000 사이클 미네.. |
|
전류 |
5.0A |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
High 전압 테스트 |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
9핀 남성 자석 연결 장치:

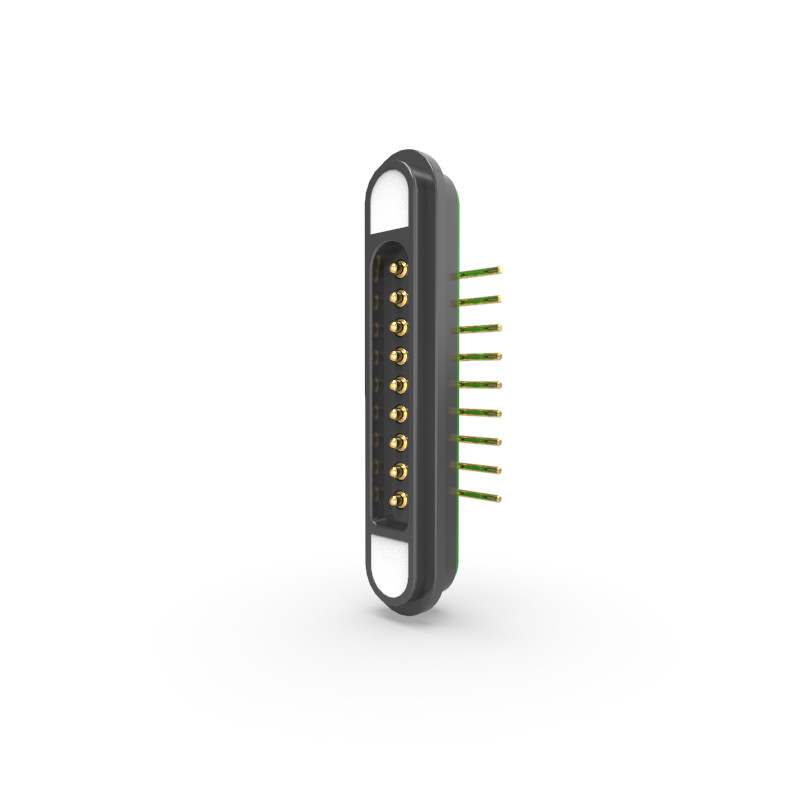

9핀 여성 자석 연결 장치:
권장 PCB 레이아웃:
레이아웃 허용:±0.05mm
자기 연결 장치 의 주요 이점
1우수한 편의성 및 사용자 경험
빠른 연결/절단 자동 정렬과 함께 힘없는 한 손으로 작동.
맹목적 인 짝짓기: 정밀 한 정렬 이 필요 하지 않습니다. 좁은 공간 에 적합 합니다.
마모를 줄여 장치의 수명을 연장합니다.
2더 견고하고 신뢰성
50,000 + 짝짓기 사이클 (~ 5,000 사이클의 전통적인 커넥터에 대 한) 자주 사용 견딜 수 있습니다.
물/먼지 저항성 (IP67/IP68) 가혹한 환경에 사용할 수 있습니다.
진동/충격 방지기 자동차 / 산업용 용도로 연결을 유지합니다.
3고급 안전 기능
불타는 환경 (의료/화학) 에서 불타는 것을 방지합니다.
단전 방지 ∙ 전력 애플리케이션에 대한 내장 보호
극성 제어: 사용자 정의 가능한 설계로 역 연결을 방지합니다.
4고성능 전기적 특성
낮은 접촉 저항 (≤50mΩ) 黄金?? 스 안정적인 전력 / 신호 전송을 보장합니다.
5A+ 전류 등급 快充 및 고전력 장치를 지원합니다.
EMI 보호 옵션 민감한 전자 장치에 중요합니다.
5.공간 및 비용 효율성
콤팩트한 디자인 전통적인 커넥터에 비해 30-50% 공간을 절약합니다.
유지보수 요건이 적어 ∙ 찢어진 핀이나 풀린 소켓이 없습니다.
모듈형 커스터마이징 1개의 커넥터에서 전력/데이터 핀을 혼합합니다.
자기 연결 장치 응용 프로그램
UPE의 고성능 자석 커넥터는 다양한 산업에 걸쳐 신뢰성을 위해 설계되었습니다. 우리의 솔루션은 광범위한 응용 분야에 대한 안전하고 효율적이고 내구적인 연결을 보장합니다.
1.전자 및 PCB 통합(예를 들어 PCB 보드 연결 / 디지털 카메라 / 프린터 및 카트리지)
2.산업 및 자동차(전기차 (EV) / 골프 핸들 센서 / 전화 장비)
3.의료 및 안전에 중요 한 장치(심장 디피브리레이터: 생명을 구하는 의료 장비의 안전 연결)
의료 진단 (성균 가능하고 신뢰할 수 있는 신호/전력 전송)
4.소비자 및 스마트 기기
.노트북 컴퓨터/태블릿 컴퓨터/PC 短路 방지 장치로 빠른 충전 도크
.LED 조명 ∙ 평면 조명 장치, 손전등 및 모듈형 조명 장치
.파워 뱅크 ∙ 스파크 없는 고효율 충전 터미널
5.가정 및 IoT 응용 프로그램
.소형 가전제품 ∼ 공기 정화기, 스마트 거울, 부엌 기기.
.신호 전송 제품 ∙ 오디오/비디오 장비, 센서 및 IoT 모듈
UPE 회사의 경쟁적 장점:
1고기술 생산
우수한 제품 품질을 위해 첨단 제조 기술을 사용합니다.
2체계적인 관리 시스템
효율적인 프로세스는 생산의 효율성과 일관성을 보장합니다.
3ISO 9001 인증
국제 품질 관리 표준에 대한 의지를 보여줍니다.
4RoHS 준수
모든 제품은 위험 물질 제한 (RoHS) 규정을 준수하여 환경 및 안전 표준을 보장합니다.
5짧은 개발 기간
더 빠른 프로토타입 제작과 생산 순환으로 더 빠른 시장 공급을 가능하게 합니다.
6경쟁력 있는 가격과 안정적인 품질
비용 효율적인 솔루션으로 신뢰성을 손상시키지 않습니다.
왜 UPE 를 선택 합니까?
맞춤화 기술:우리는 당신의 특수한 필요에 맞게 자석 포고 핀 커넥터와 다른 솔루션을 설계합니다.
끝에서 끝까지 지원:컨셉부터 생산까지, 우리는 포괄적인 R&D 및 제조 서비스를 제공합니다.
다양한 응용 프로그램:우리의 커넥터는 내구성, 효율성, 그리고 산업 전반에 걸쳐 원활한 연결을 위해 최적화되었습니다.
.정밀, 성능 및 유연성을 결합하는 최첨단 자기 연결 장치 솔루션을 위해 UPE와 파트너
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
