| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | VIC1502A / VIC1502B |
| 문서: | VIC1502A.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 전자기 연결 장치 | 소재: | THN, 황동 C3604, SUS304, NDFEB N52 |
|---|---|---|---|
| 전단력: | 80g ± 20g | 일하는 Storke: | 1.0 밀리미터 |
| 전압: | 12V | 전류: | 5.0A |
| 자기력: | 450g | 기계적 생명: | 5000 사이클 최소. |
| 콘택 저항: | 50mΩ 최대 (PIN) | 염수 분무 시험: | 48h |
| 색상: | 검은색, 노란색 | ||
| 강조하다: | 9 핀 자기 연결 장치,5A PCB 자기 연결 장치,PCB 자기 연결 장치 검은색 |
||

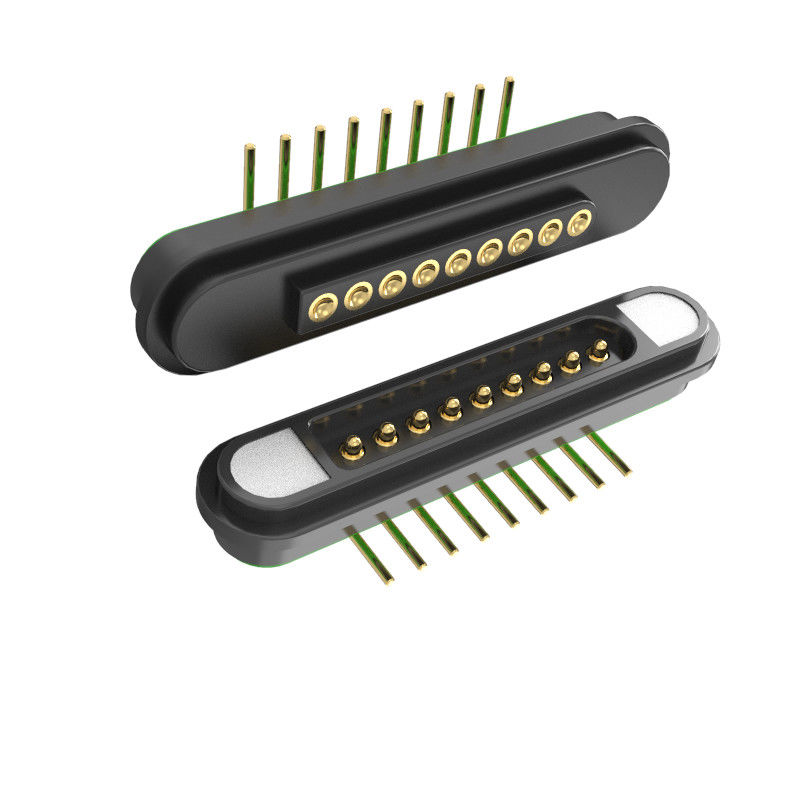

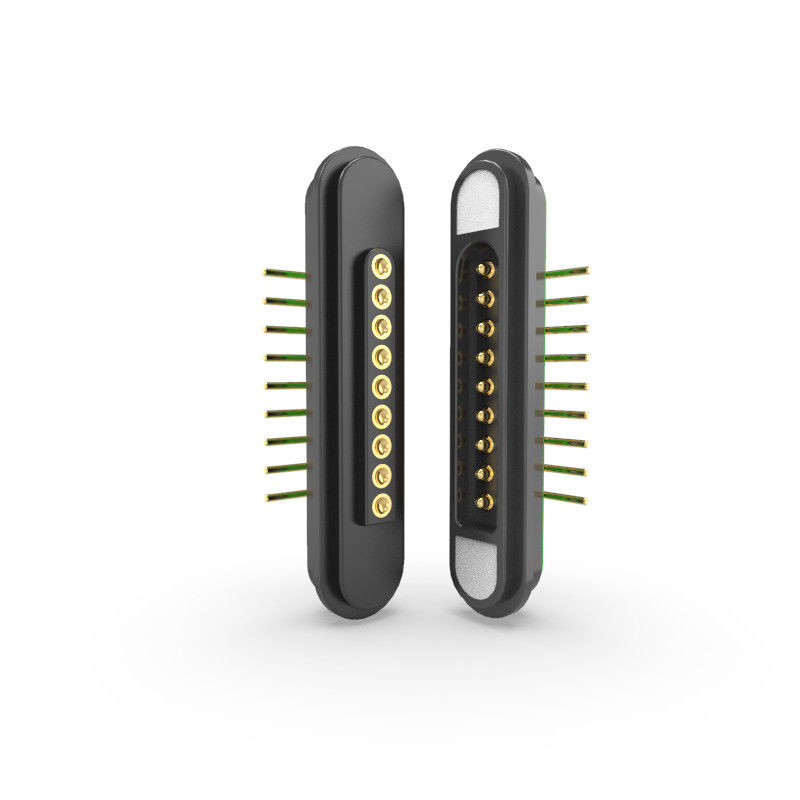

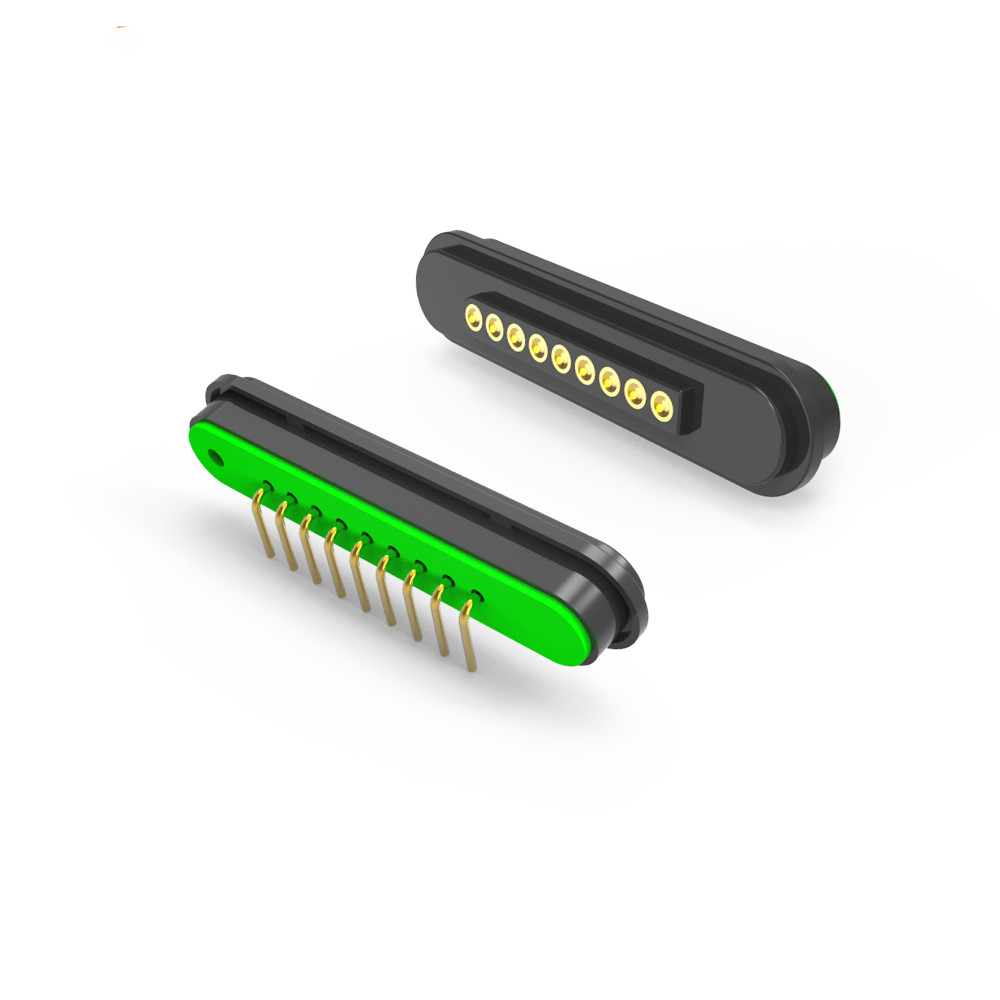

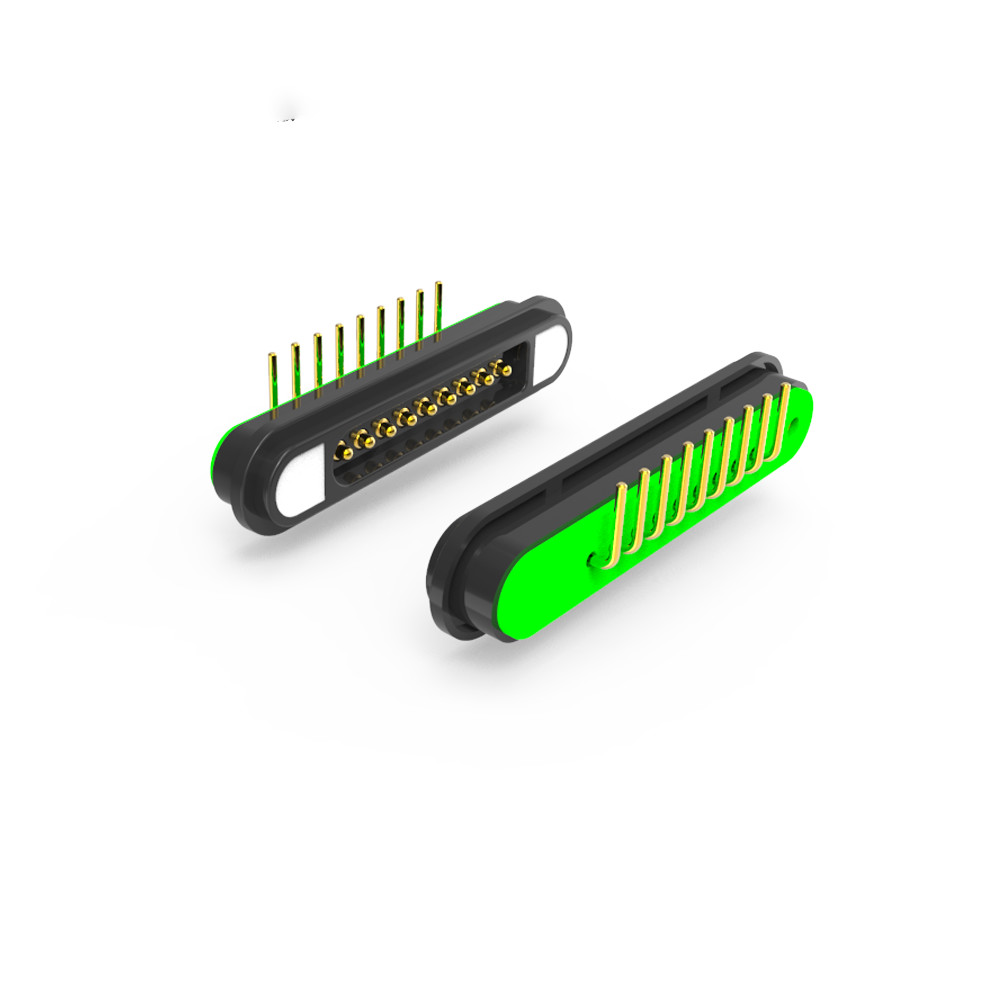

9pin PCB 자기 연결기 5A 남성 및 여성 자기 전력 충전 단말기,UPE는 고전류 자석 커넥터 솔루션 회사입니다.
주요 특징
9-핀 디자인: 전력 + 데이터 전송 또는 멀티 회로 응용 프로그램을 지원합니다.
높은 전류 등급: 핀당 5A (더 높은 요구에 조절할 수 있습니다.)
소재:
핀: 금으로 칠한 (Au/Ni) 청동으로 낮은 저항 (≤50mΩ) 및 산화 저항을 제공합니다.
하우징: HTN+30% UL94 V-0 플라스틱 (화염 retardant, 고온 저항성)
마그네트: N52 NdFeB, Ni 플래팅 (> 450g 자기력)
신뢰성 높은 성능:
50짝짓기 사이클 1000개 이상
단장 방지 및 반극성 보호 (개정 가능)
준수: ROHS/REACH 준수
전기 사양
전압: 12V (24V까지 사용자 정의)
전류: 1 핀당 5A (모든 핀에 총 45A).
고전압 테스트: AC/DC 1000V, 0.5mA, 3초
왜 우리의 9 핀 자기 연결 제품을 선택합니까?
✔ 모듈형 디자인: 핀 레이아웃을 사용자 정의하십시오. (예를 들어, 5개의 파워 + 4개의 데이터 핀).
✔ 내구성: 소금 스프레이 (48H), 높은 온도, 반복적 인 짝짓기 에 견딜 수 있다.
✔ 안전성: 1000V 격리 테스트 및 단전 보호.
9pin 자기 연결 장치 매개 변수:
|
이름 |
9핀 자기 연결 장치 |
|
핀 |
9pin 또는 사용자 정의 |
|
피치 |
2.20mm |
|
종류 |
직각 |
|
포고 핀 |
금속 |
|
주택 |
검은색 HTN+30%GF UL94 V-0 |
|
자석 |
네오디엄 철보르 |
|
자석 등급 |
N52 (요건으로) |
|
자기 힘 |
450g |
|
스프링 힘 |
80g±20g,at1.0mm 작업하는 뚜라기. |
|
기계적 수명 |
5000 사이클 미네.. |
|
전류 |
5.0A |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
High 전압 테스트 |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |
9핀 남성 자석 연결 장치:
9핀 여성 자석 연결 장치:
권장 PCB 레이아웃:
레이아웃 허용:±0.05mm
자기 연결 장치 응용 프로그램
UPE의 고성능 자석 커넥터는 다양한 산업에 걸쳐 신뢰성을 위해 설계되었습니다. 우리의 솔루션은 광범위한 응용 분야에 대한 안전하고 효율적이고 내구적인 연결을 보장합니다.
1.전자 및 PCB 통합(예를 들어PCB 보드 연결디지털 카메라/프린터 및 카트리지)
2.산업 및 자동차(전기차 (EV) /골프 핸들 센서전화기 장비)
3.의료 및 안전에 중요 한 장치(심장 디피브리레이터 (Cardiac Defibrillators)
의료 진단 (성균 가능하고 신뢰할 수 있는 신호/전력 전송)
4.소비자 및 스마트 기기
.노트북 컴퓨터/태블릿 컴퓨터/PC 短路 방지 장치로 빠른 충전 도크
.LED 조명 ∙ 평면 조명 장치, 손전등 및 모듈형 조명 장치
.파워 뱅크 ∙ 스파크 없는 고효율 충전 터미널
5.가정 및 IoT 응용 프로그램
.소형 가전제품 ∼ 공기 정화기, 스마트 거울, 부엌 기기.
.신호 전송 제품 ∙ 오디오/비디오 장비, 센서 및 IoT 모듈
UPE 회사의 경쟁적 장점:
1고기술 생산
우수한 제품 품질을 위해 첨단 제조 기술을 사용합니다.
2체계적인 관리 시스템
효율적인 프로세스는 생산의 효율성과 일관성을 보장합니다.
3ISO 9001 인증
국제 품질 관리 표준에 대한 의지를 보여줍니다.
4RoHS 준수
모든 제품은 위험 물질 제한 (RoHS) 규정을 준수하여 환경 및 안전 표준을 보장합니다.
5짧은 개발 기간
더 빠른 프로토타입 제작과 생산 순환으로 더 빠른 시장 공급을 가능하게 합니다.
6경쟁력 있는 가격과 안정적인 품질
비용 효율적인 솔루션으로 신뢰성을 손상시키지 않습니다.
왜 UPE 를 선택 합니까?
.맞춤화 기술:우리는 당신의 특수한 필요에 맞게 자석 포고 핀 커넥터와 다른 솔루션을 설계합니다.
.종합 지원:컨셉부터 생산까지, 우리는 포괄적인 R&D 및 제조 서비스를 제공합니다.
.다양 한 응용:우리의 커넥터는 내구성, 효율성, 그리고 산업 전반에 걸쳐 원활한 연결을 위해 최적화되었습니다.
.정밀, 성능 및 유연성을 결합하는 최첨단 자기 연결 장치 솔루션을 위해 UPE와 파트너
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
포장 및 운송
맞춤형 사용 가능 ✅ 맞춤형 솔루션을 위해 저희에게 연락하십시오!
우리의 이메일 ID는:union@upetech.net
