| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | VIC1450A / VIC1450B |
| 문서: | VIC1450A.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 8 핀 자기 커넥터 | 소재: | THN, 황동 C3604, SUS304, NDFEB N52 |
|---|---|---|---|
| 전단력: | 80g ± 20g | 일하는 Storke: | 1.0 밀리미터 |
| 전압: | 12V | 전류: | 3A |
| 자기력: | 450g | 기계적 생명: | 5000 사이클 최소. |
| 콘택 저항: | 50mΩ 최대 (PIN) | 염수 분무 시험: | 48h |
| 색상: | 검은색, 노란색 | ||
| 강조하다: | 12V 8 핀 자기 연결 장치,3A 자기 포고 핀 커넥터,자석 포고 핀 커넥터 사용자 정의 |
||

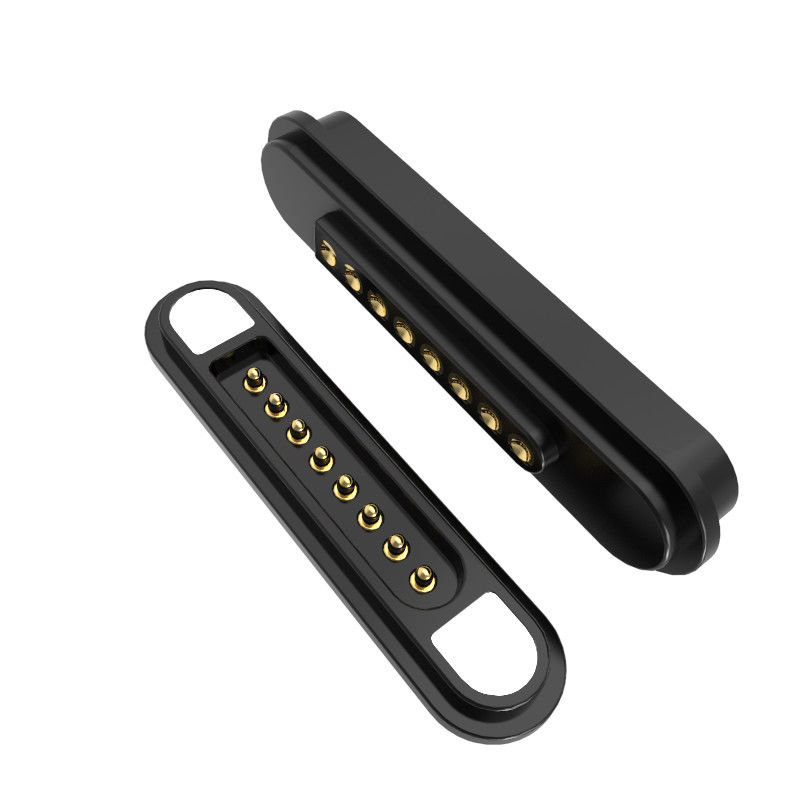

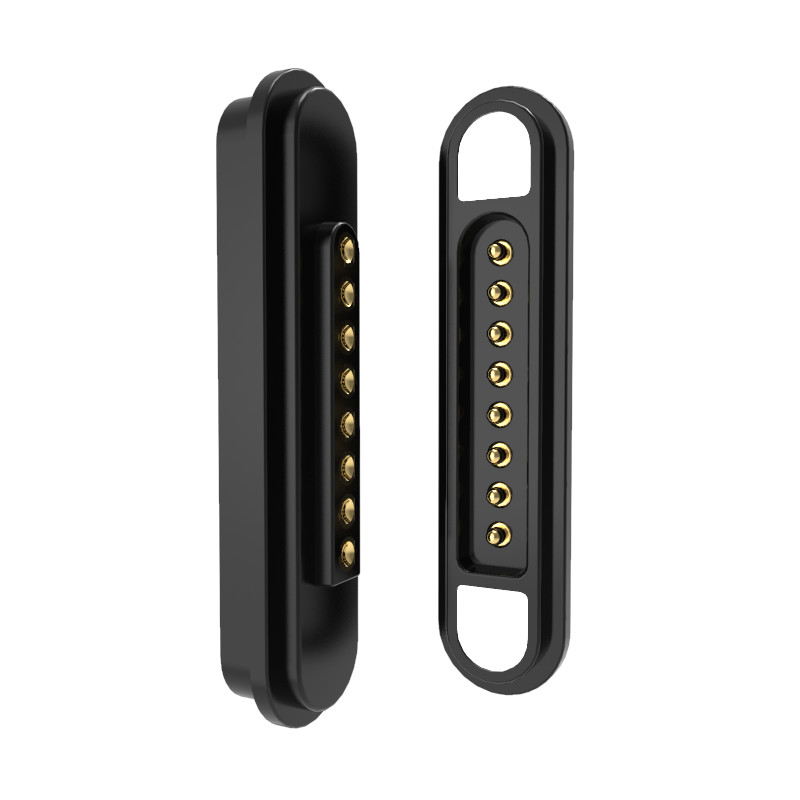

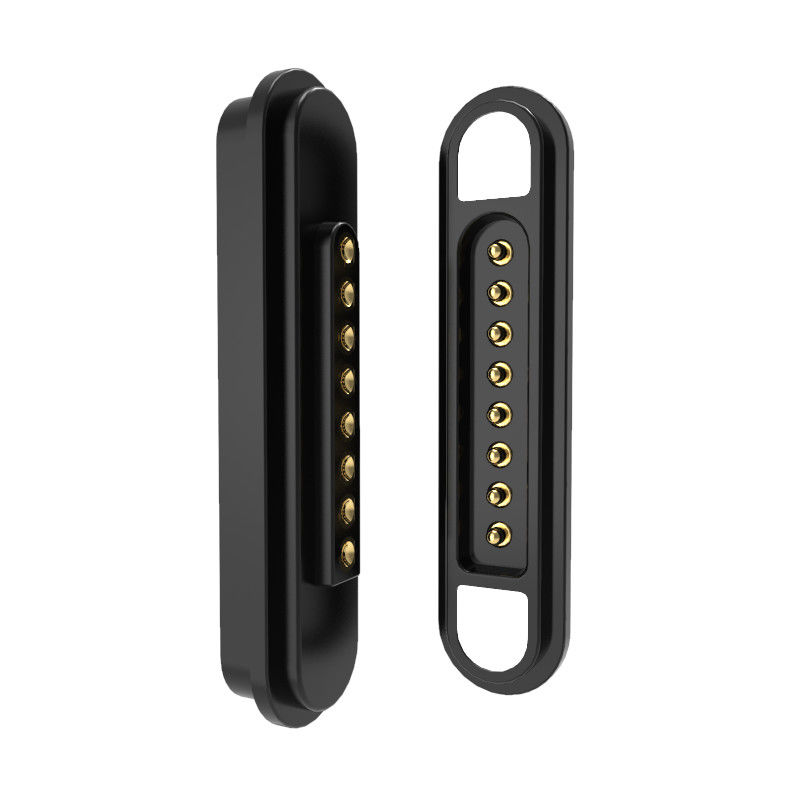

8pin 어댑터 유형 및 전원 적용 자기 스프링 포고 핀 커넥터
UPE는 전문 자석 연결기 및 자석 케이블 연결기 제조업체입니다.
UPE는 고품질의 자기 커넥터 및 자기 케이블 커넥터의 선도적인 제조업체이며 혁신적인, 신뢰할 수 있고 사용자 정의 가능한 연결 솔루션에 전문입니다.전문가 설계자 및 엔지니어 팀과 함께우리는 산업용, 소비자용 또는 전문용 애플리케이션을 위해 귀하의 특정 요구 사항을 충족시키기 위해 맞춤형 자기 연결 장치 디자인을 제공합니다.
재료 와 건축
포고 핀/여성 핀:
기본 재료:금속
표면:금 (Au) 을 니켈 (Ni) 위에 올려 우수한 전도성 및 부식 저항성을 제공합니다.
플라스틱 가구:
소재:HTN + 30% UL94 V-0 (흑색) ️ 고온 내성, 불 retardant.
자석:
등급: NdFeB N52 (고성능 희토류 자석)
접착: 내구성을 위해 니켈 (Ni)
기계적 성능:
스프링 포스:80g ± 20g (1.0mm 작업 도중)
기계적 수명:50최소 1000 회로
자기 힘:>450g (안전 고정)
환경 저항성:
소금 스프레이 테스트:48시간 (성충성)
.
전기적 성능:
정압:12V
가등류:5.0A
접촉 저항:≤50mΩ (핀당)
고전압 테스트:
AC 1000V / 0.5mA / 3초
DC 1000V / 0.5mA / 3초
안전 설계:쇼트회로 방지
준수 및 인증
ROHS 및 REACH 준수환경 친화적이고 제한 물질에 안전합니다.
자기 연결 장치의 주요 장점
✅ 견고한 건축: 연소 방지 플라스틱, 금으로 칠한 콘택트, N52 자석은 장수성을 보장합니다.
✅ 높은 정확성: 일관성 있는 성능을 위해 긴 tolerances (예를 들어, 스프링 힘 ± 20g).
안전 중심: 엄격한 전기 및 환경 테스트 (1000V HV, 소금 스프레이) 를 통과합니다.
✅ 다재다능: 높은 전류와 높은 신뢰성 연결을 요구하는 응용 프로그램에 이상적입니다.
8pin 자기 연결 장치 매개 변수:
|
이름 |
8핀 자기 연결 장치 |
|
핀 |
8pin 또는 사용자 정의 |
|
피치 |
2.20mm |
|
종류 |
직각 |
|
포고 핀 |
금속 |
|
주택 |
검은색 HTN+30%GF UL94 V-0 |
|
자석 |
네오디엄 철보르 |
|
자석 등급 |
N52 (요건으로) |
|
자기 힘 |
450g |
|
스프링 힘 |
80g±20g,at1.0mm 작업하는 뚜라기. |
|
기계적 수명 |
5000 사이클 미네.. |
|
전류 |
3.0A |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
High 전압 테스트 |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |

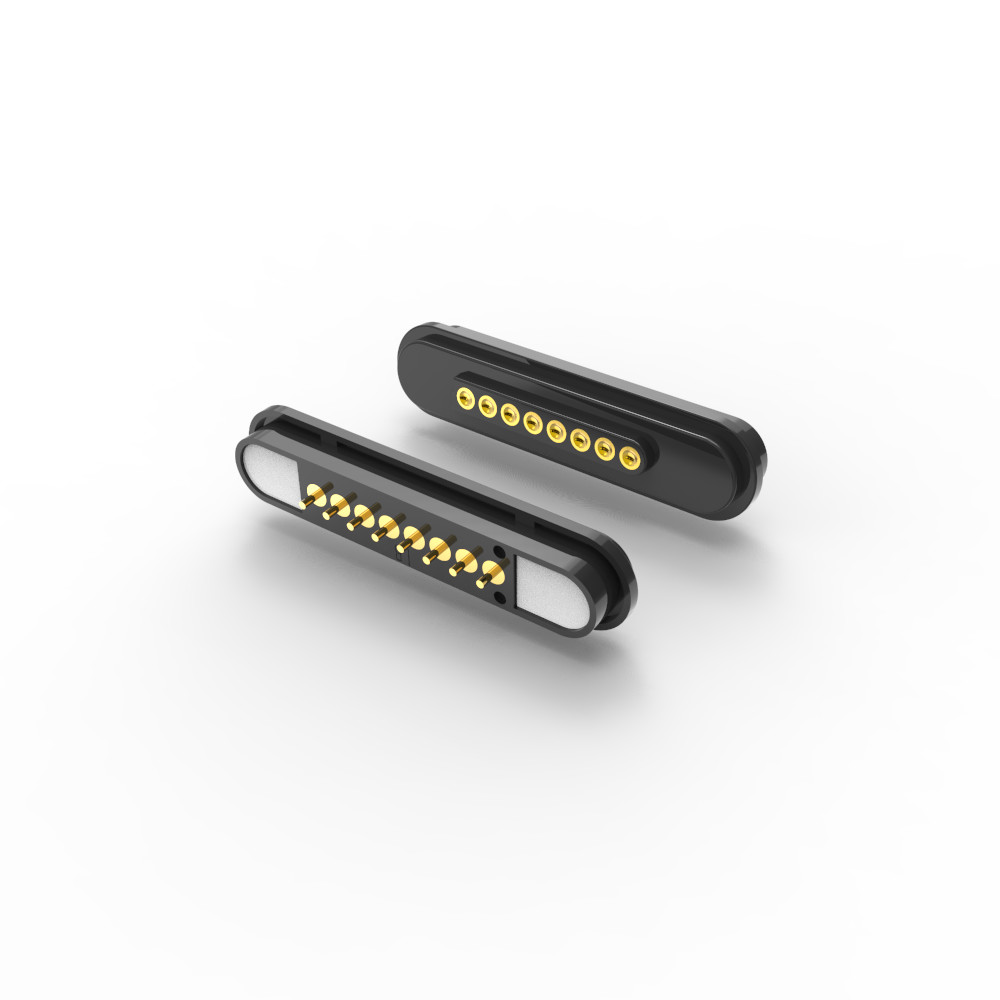

8pin 남성 자석 연결 장치:

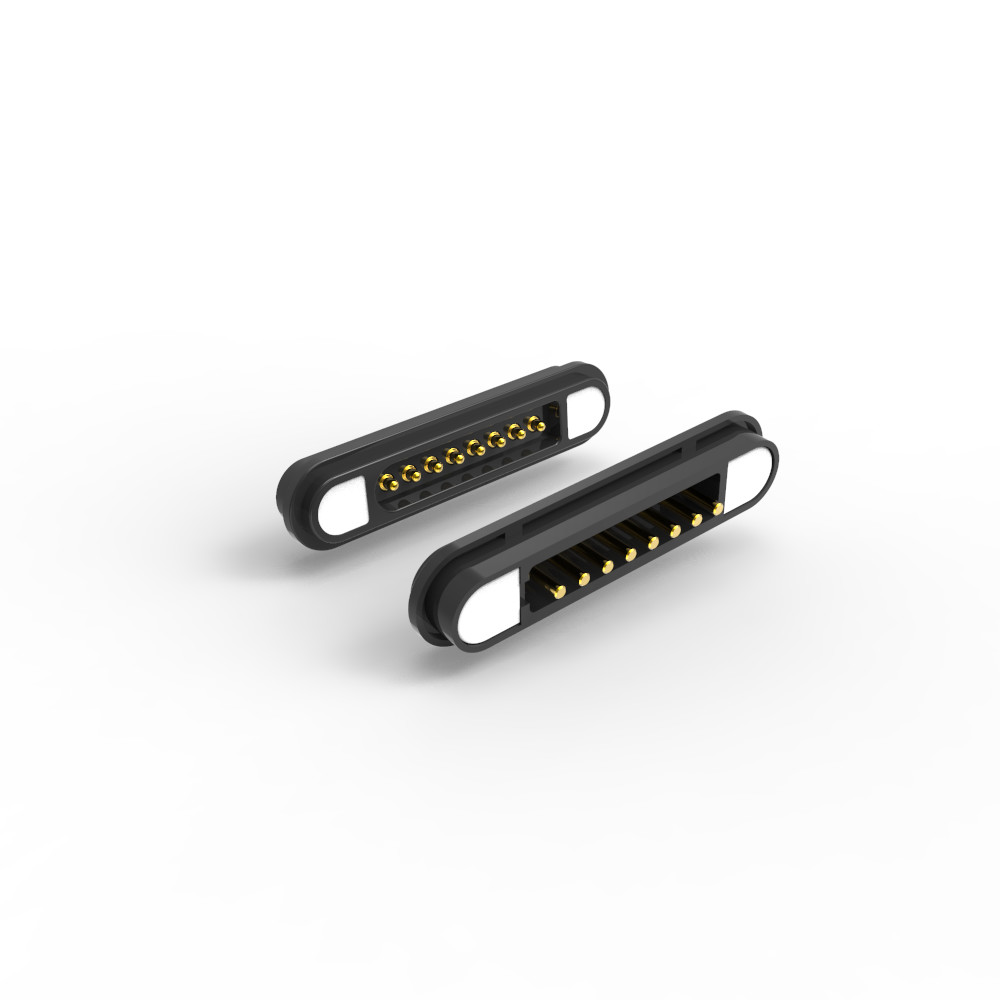

8pin 여성 자석 연결 장치:
권장 PCB 레이아웃:
레이아웃 허용:±0.05mm
UPE 회사의 경쟁적 장점:
1고기술 생산
우수한 제품 품질을 위해 첨단 제조 기술을 사용합니다.
2체계적인 관리 시스템
효율적인 프로세스는 생산의 효율성과 일관성을 보장합니다.
3ISO 9001 인증
국제 품질 관리 표준에 대한 의지를 보여줍니다.
4RoHS 준수
모든 제품은 위험 물질 제한 (RoHS) 규정을 준수하여 환경 및 안전 표준을 보장합니다.
5짧은 개발 기간
더 빠른 프로토타입 제작과 생산 순환으로 더 빠른 시장 공급을 가능하게 합니다.
6경쟁력 있는 가격과 안정적인 품질
비용 효율적인 솔루션으로 신뢰성을 손상시키지 않습니다.
왜 UPE 를 선택 합니까?
맞춤화 기술:우리는 당신의 특수한 필요에 맞게 자석 포고 핀 커넥터와 다른 솔루션을 설계합니다.
종합 지원:컨셉부터 생산까지, 우리는 포괄적인 R&D 및 제조 서비스를 제공합니다.
다양 한 응용:우리의 커넥터는 내구성, 효율성, 그리고 산업 전반에 걸쳐 원활한 연결을 위해 최적화되었습니다.
정밀, 성능 및 유연성을 결합하는 최첨단 자기 연결 장치 솔루션을 위해 UPE와 파트너
자기 연결 장치 적용:
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
