| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | VIC1350A / VIC1350B |
| 문서: | VIC1350A.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 7 핀 마그네틱 커넥터 | 소재: | THN, 황동 C3604, SUS304, NDFEB N52 |
|---|---|---|---|
| 전단력: | 80g ± 20g | 일하는 Storke: | 1.0 밀리미터 |
| 전압: | 12V | 전류: | 3A |
| 자기력: | 450g | 기계적 생명: | 5000 사이클 최소. |
| 콘택 저항: | 50mΩ 최대 (PIN) | 염수 분무 시험: | 48h |
| 색상: | 검은색, 노란색 | ||
| 강조하다: | 여성 7 핀 자기 연결 장치,여성 7 핀 자기 연결기 12V,자기 전력 연결 장치 3A |
||

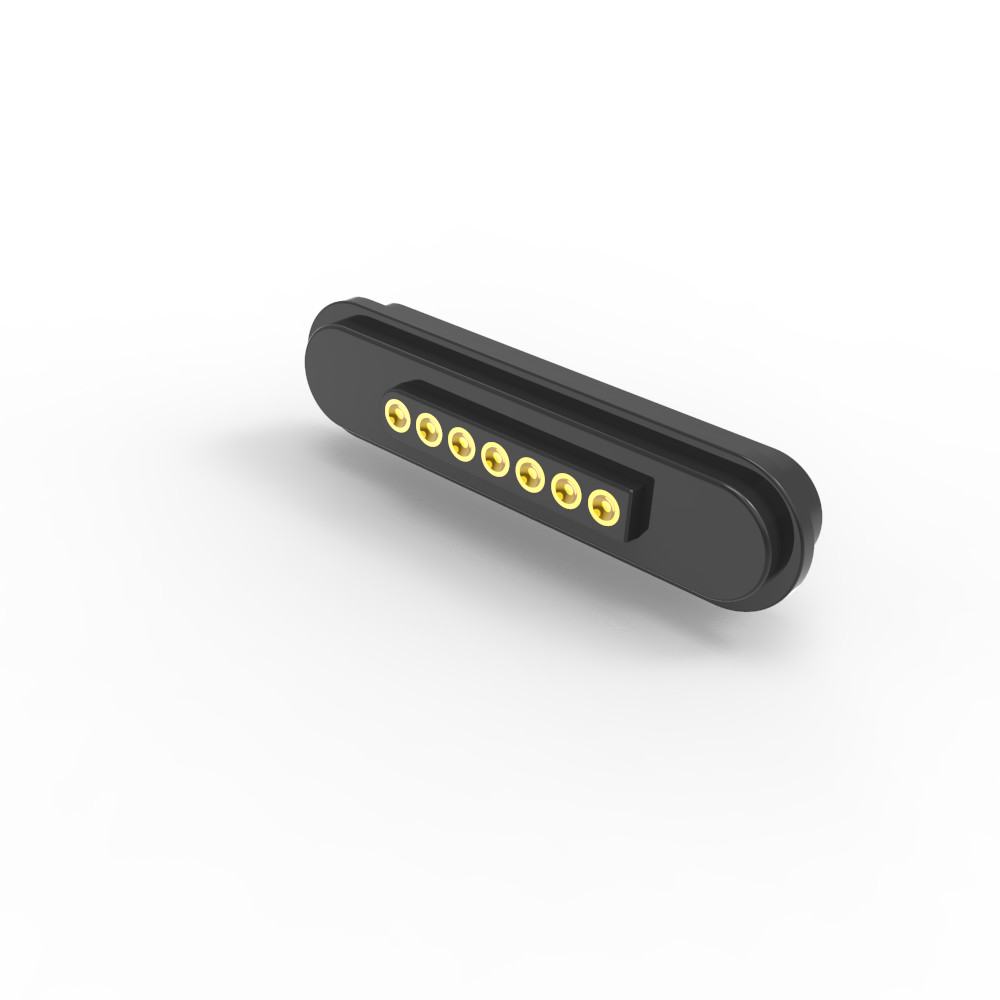

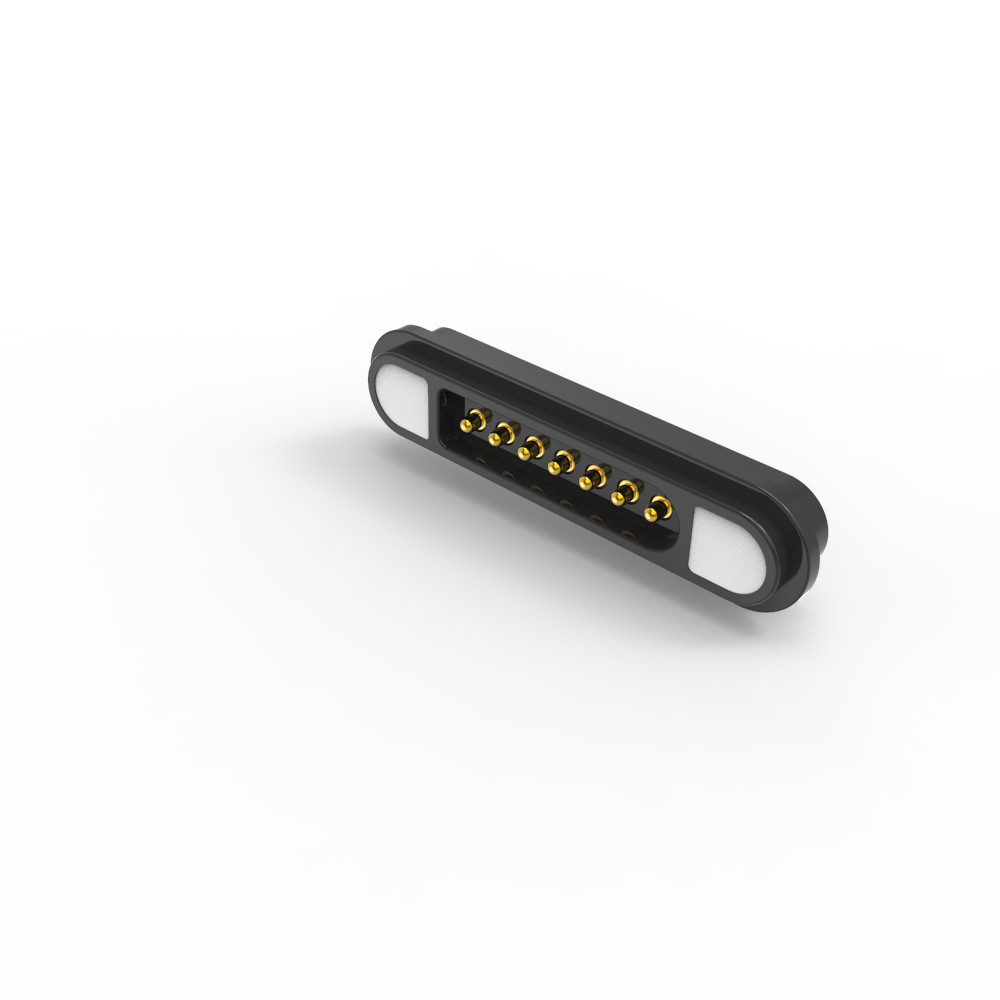

높은 시험 수명 7pin DIP pogo 핀 남성 여성 자기 전원 커넥터
주요 요구 사항 및 사양
높은 시험 수명 (구속성)
목표 주기 수명:50100만개 이상의 삽입
포고 핀:금으로 칠한, 고 사이클 스프링 로딩 콘택트
소재: 브래스베릴륨 구리 (BeCu) 또는 고급 광소 청동 스프링.
자기 전력 연결 장치
마그네트 타입:니오디미움 (N35~N52 등급)
자기 정렬:내장된 극성/반전성 설계
현재 등급:피인당 3~5A (전력 공급용)
제품 단회로 방지구조 설계
제품 사용 설명 (자세히 설명하지 않음)
1. PCB 보드는 플러그인으로 용접할 수 있습니다;
2용접 후, 보드는 형성 및 코팅 될 수 있습니다.
3PCB 보드는 터미널로 연결될 수 있습니다.
4- 폼은 폼을 만들고 주입 폼을 만들 수 있습니다.
5와이어는 직접 용접할 수 있습니다.
7핀 자기 연결 장치 매개 변수:
|
이름 |
7핀 자기 연결 장치 |
|
핀 |
7pin 또는 사용자 정의 |
|
피치 |
2.20mm |
|
종류 |
DIP |
|
포고 핀 |
금속 |
|
주택 |
검은색 HTN+30%GF UL94 V-0 |
|
자석 |
네오디엄 철보르 |
|
자석 등급 |
N52 (요건으로) |
|
자기 힘 |
450g |
|
스프링 힘 |
80g±20g,at1.0mm 작업하는 뚜라기. |
|
기계적 수명 |
5000 사이클 미네.. |
|
전류 |
3A |
|
전압 |
DC 12V |
|
접촉 저항 |
50mΩ 최대 (PIN) |
|
High 전압 테스트 |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
소금 스프레이 테스트 |
48H |
|
인증 |
ROHS 또는 REACH에 맞는 제품 |
|
테스트 |
100% 개방형 및 단기 테스트 |

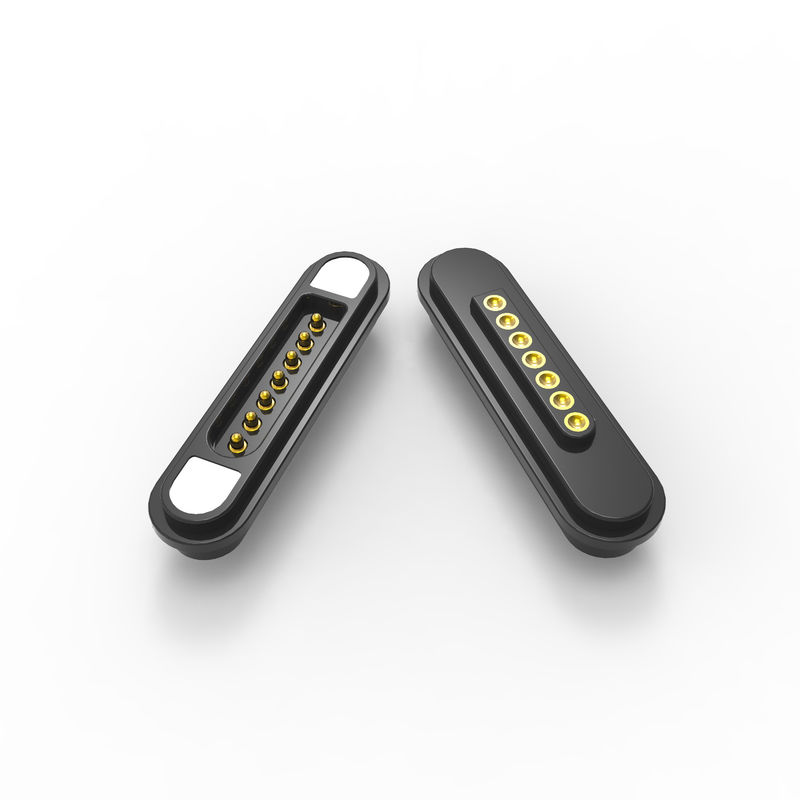

7핀 남성 자석 연결 장치:

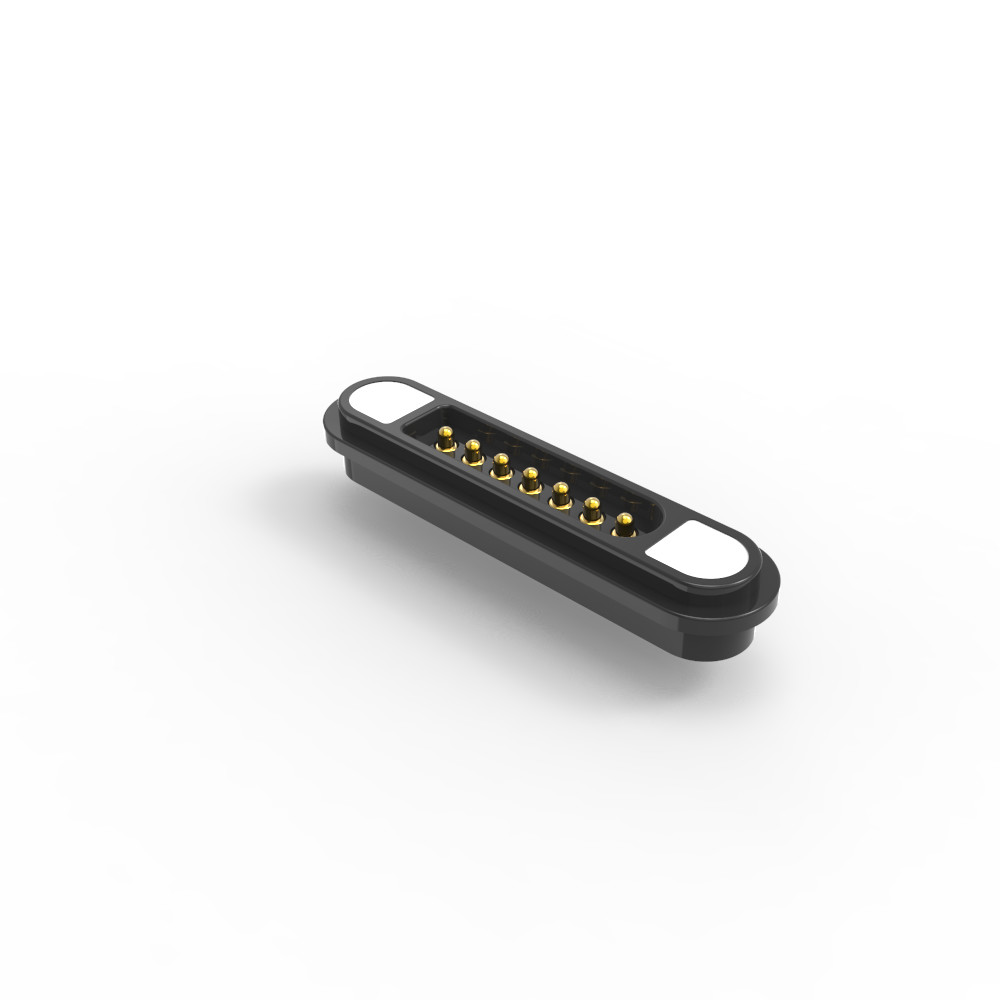

7핀 여성 자석 연결 장치:
권장 PCB 레이아웃:
레이아웃 허용:±0.05mm
UPE 회사의 경쟁적 장점:
1고기술 생산
우수한 제품 품질을 위해 첨단 제조 기술을 사용합니다.
2체계적인 관리 시스템
효율적인 프로세스는 생산의 효율성과 일관성을 보장합니다.
3ISO 9001 인증
국제 품질 관리 표준에 대한 의지를 보여줍니다.
4RoHS 준수
모든 제품은 위험 물질 제한 (RoHS) 규정을 준수하여 환경 및 안전 표준을 보장합니다.
5짧은 개발 기간
더 빠른 프로토타입 제작과 생산 순환으로 더 빠른 시장 공급을 가능하게 합니다.
6경쟁력 있는 가격과 안정적인 품질
비용 효율적인 솔루션으로 신뢰성을 손상시키지 않습니다.
왜 고객들이 미국을 선택할까요?
1전문적인 맞춤화 서비스
2빠른 샘플 생산 능력
3엄격한 품질 관리 시스템
4수입 부품으로 가공
5고 정밀 테스트 장비
6합리적인 비용 통제 절차
7제품 환경 표준
자기 연결 장치 적용:
우리는 디자인 서비스를 제공할 수 있습니다.
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
