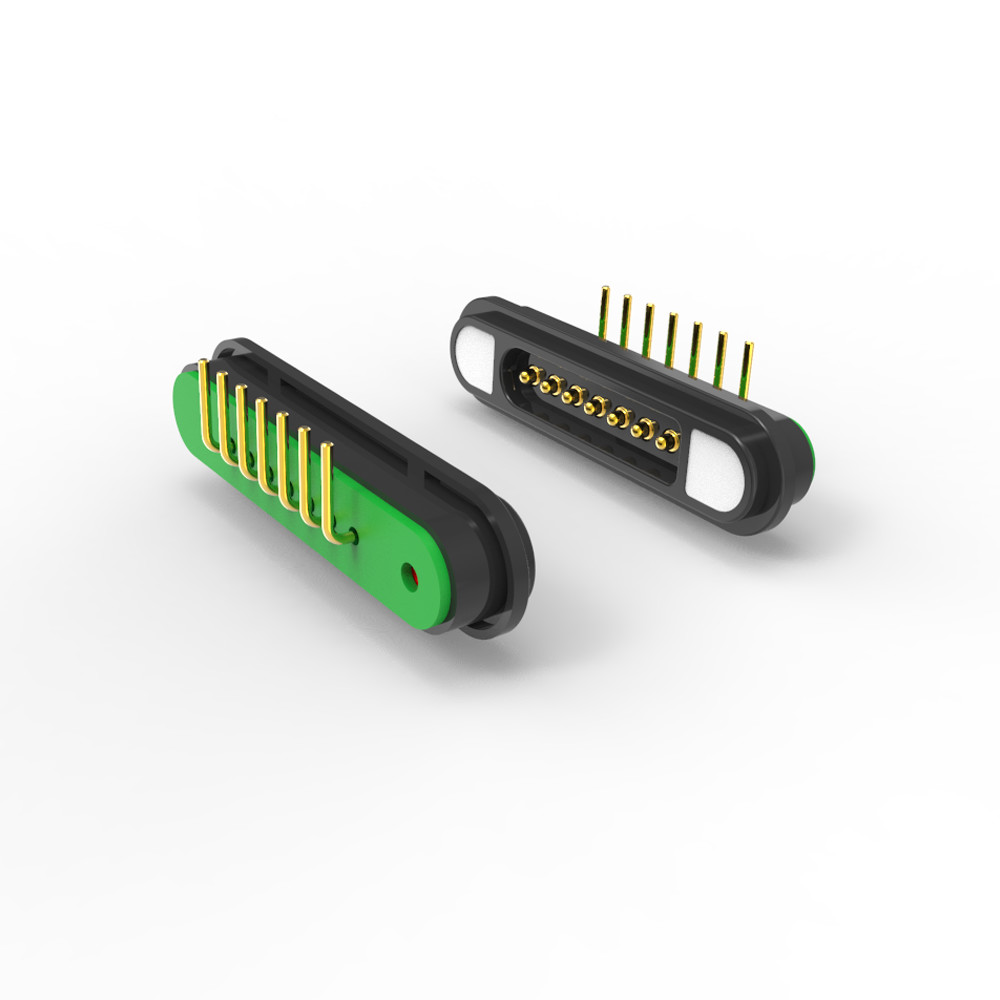

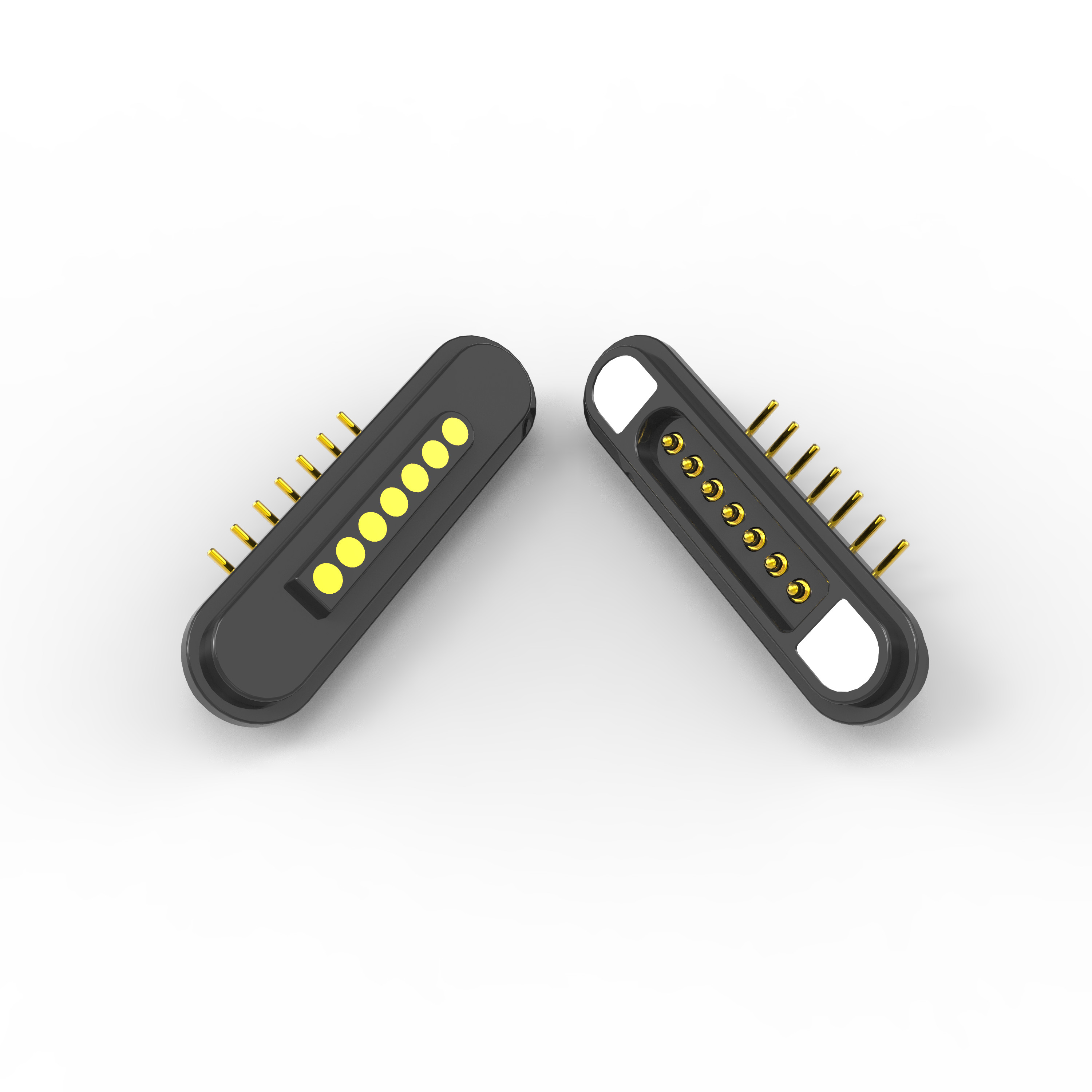

플라스틱 직각 핀 커넥터 굽는 포고 핀 커넥터 7 핀

HTN 플라스틱 7pin 굽는 스프링 로딩 된 포고 핀 자기 연결 장치와 PCB

직각 자기 연결기는 자기 정렬과 함께 신뢰할 수있는 고 사이클 연결을 필요로하는 애플리케이션에 설계된 전문적인 상호 연결 솔루션입니다.

주요 특징:

1.7-핀 구성

전력, 데이터 또는 신호 전송을 위해 여러 개의 전도 경로를 제공합니다.

충전, 데이터 전송 또는 모듈형 전자 연결에서 일반적입니다.

2- 스프링으로 충전된 포고 핀

일관된 접촉 압력을 보장하고 작은 오차를 보상합니다.

내구성을 향상시킵니다 (일반적으로 수천 개의 삽입 주기로 평가됩니다).

3자기 결합

안전하고 빠른 연결/부착을 위해 내장된 자석을 사용합니다.

사용자 편의를 위해 자기 정렬

4.HTN 플라스틱 주택

고온 나일론 (HTN) 은 기계적 강도, 열 저항성, 내구성 등이 뛰어나다.

가볍지만 견고하며 산업용 또는 소비자 전자제품에 적합합니다.

5굽는 디자인 (유연성/조정 가능)

각도 유연성 또는 스트레인 완화를 허용하여 케이블 손상을 방지 할 수 있습니다.

착용 가능한 장치, 회전 관절 또는 좁은 공간 응용 프로그램에서 유용합니다.

전형적인 응용 프로그램:

모듈형 전자제품 (드론, 로봇, 분리 가능한 모듈)

의료기기 ( 착용 가능한 센서, 빠르게 끊는 장비)

소비자 기기 (자기 충전 케이블, 스마트워치 도크)

산업용 장비 (강경 환경에 대한 방수/구속성 커넥터)

장점:

✔ 신뢰성 있는 연결 ∙ 스프링 핀 은 진동 을 받더라도 접촉 을 유지 한다.

✔ 사용자 친화적 인 자석 스냅 인 은 맹목적 인 짝짓기 를 간소화 한다.

✔ 공간 절감 7 핀 이 있는 콤팩트 한 디자인 으로 작은 형태 에 적합 합니다.

✔ 내구성 있는 HTN 플라스틱

7pin 직각 마그네티 커넥터의 수컷과 암컷 도킹 인터페이스 사이의 자기 매력이 > 450g입니다.고 진동 또는 휴대용 애플리케이션에서 안정적인 연결에 중요한남성 여성 자석 커넥터는 N52 등급의 네오디엄 자석을 사용합니다. N52은 상업적으로 사용할 수있는 네오디엄 자석의 가장 높은 등급이며 고성능 영구입니다.

7핀 자기 연결 장치 매개 변수:

7pin 남성 굽는 자기 연결 장치:

7pin 여성 굽는 자기 연결 장치:

권장 PCB 레이아웃:

레이아웃 허용:±0.05mm

왜 고객들이 미국을 선택할까요?

1사용자 정의 & 유연성

2빠른 샘플 = 더 빠른 시점

3모든 커넥터는 엄격한 품질 검사를 거칩니다.

들어오는 재료 검사

진행 중인 품질 점검

100% 최종 테스트

추적 가능성 및 준수

4고객 중심의 QC 유연성

5실시간 QC 협업

자기 연결 장치 적용:

우리는 디자인 서비스를 제공할 수 있습니다.

지불 방법:T/T,PayPal,OCBC

표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일

생산 기간:10-15일

다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카

거래 기간:EXW

서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다

포장 및 운송

궁금한 사항은union@upetech.net
