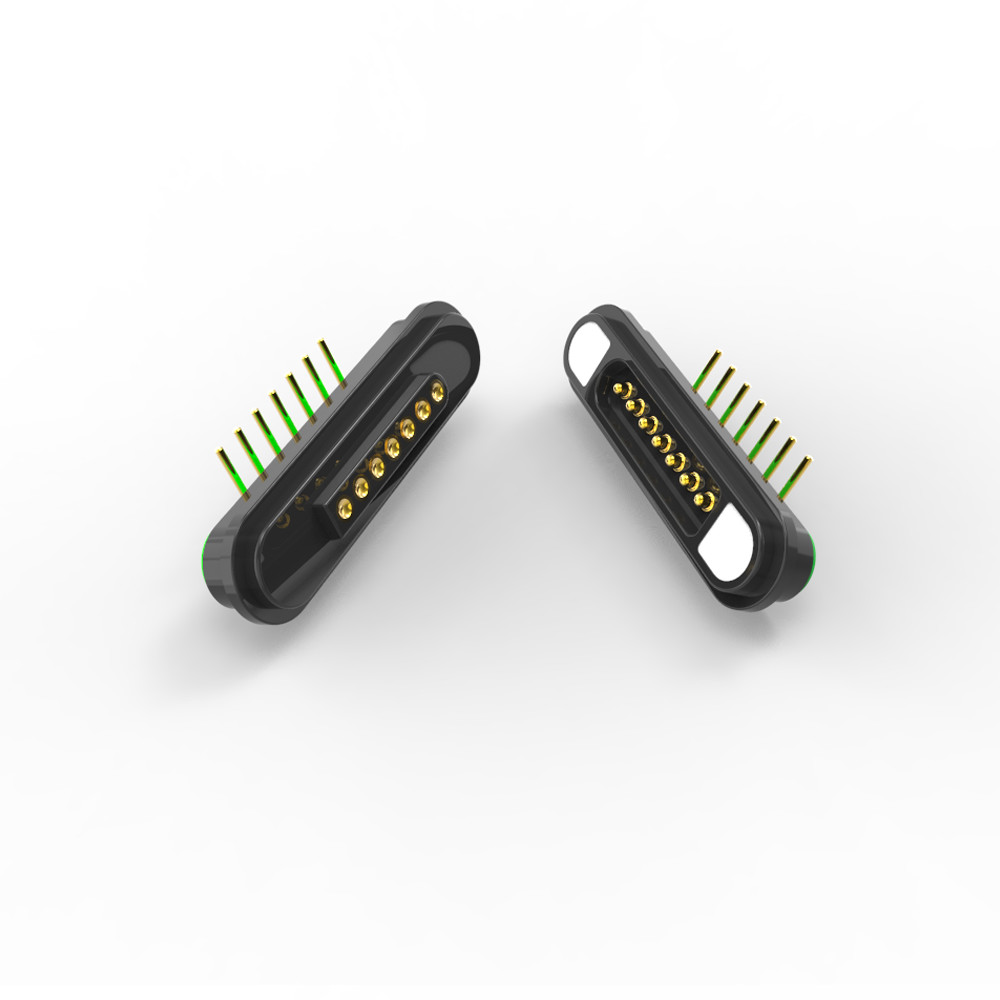

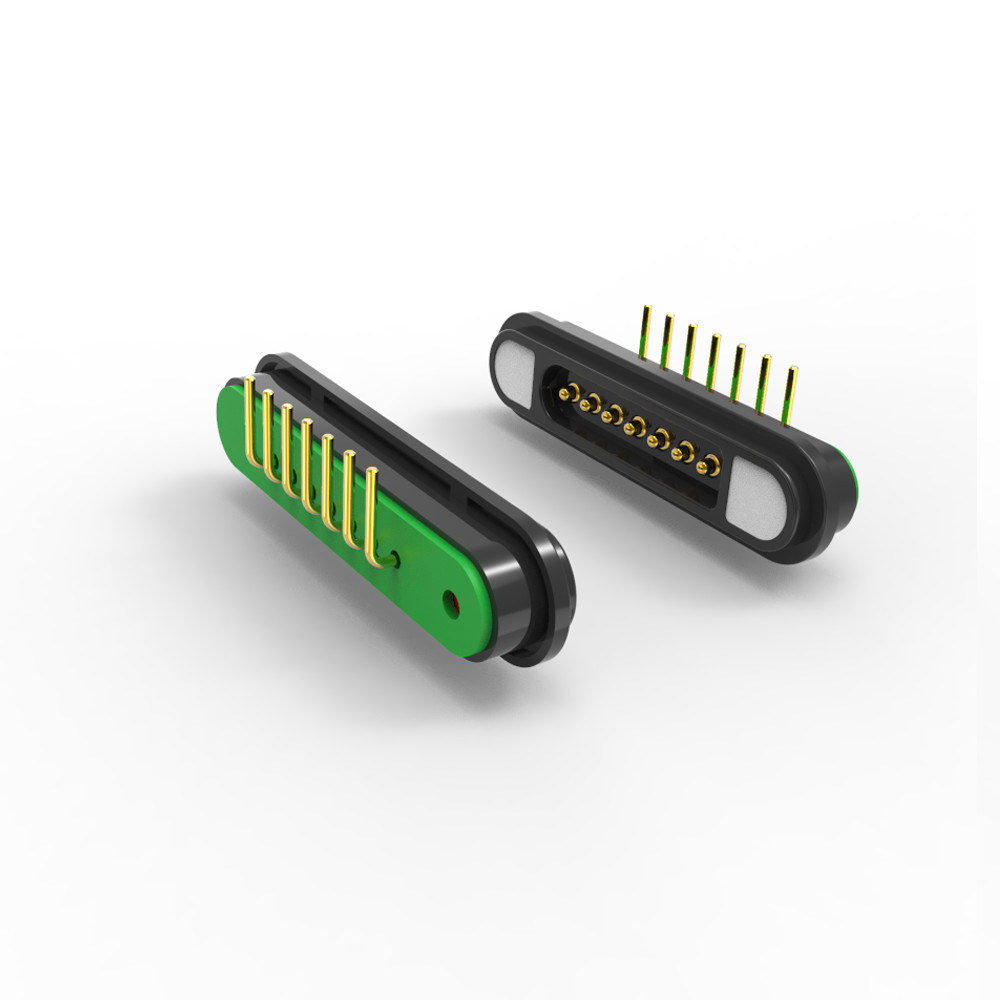

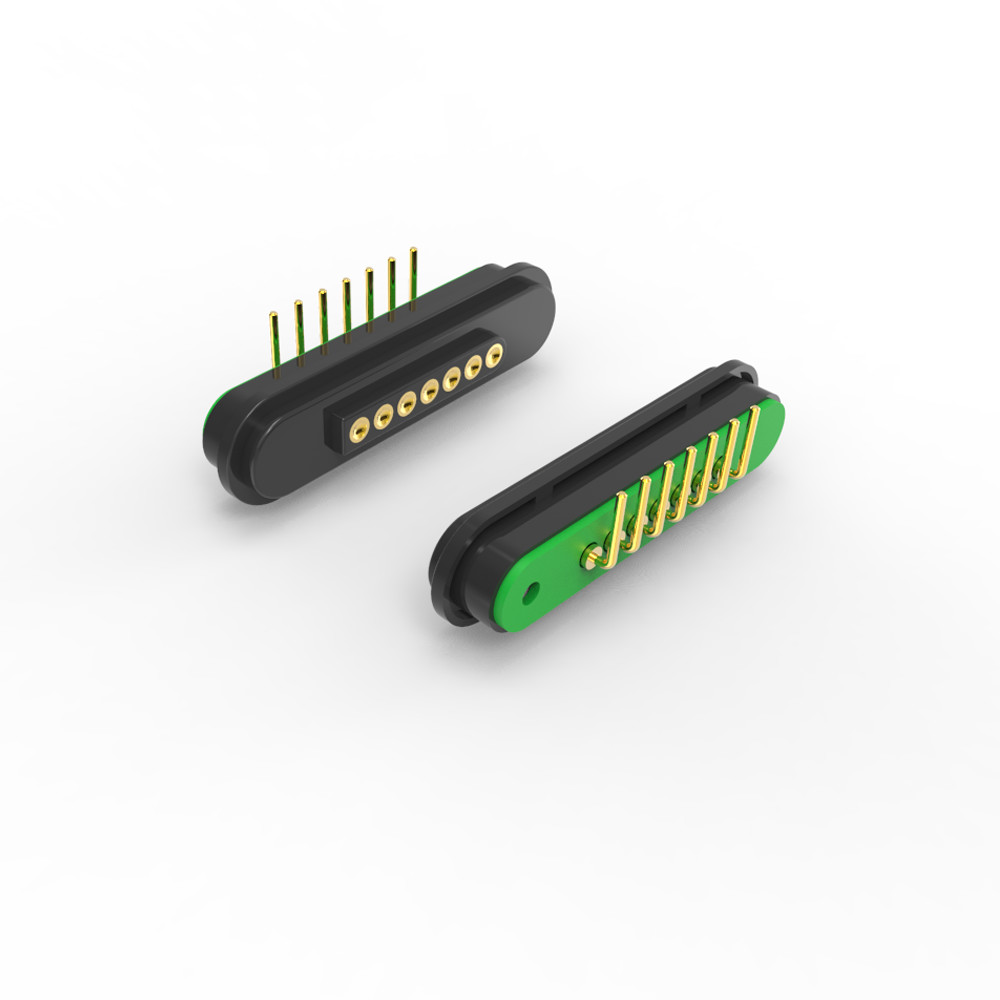

5A 자기 연결 장치 7 핀 자기 남성 여성 연결 장치 오른쪽 각

5A 2.2mm pitch 7pin 남성 여성 직각 pogo 핀 자기 연결기

7pin 자기 커넥터는 전자제품에서 안전하고 분리 가능한 연결을 위해 설계된 중류 간 연결 솔루션입니다.

주요 사양:

연속 작동 전류:5A

정압 등급:12V

피치:2.2mm (밀도가 높은 PCB 레이아웃을 위한 콤팩트한 거리)

핀 번호:7핀 (남자 + 여성 쌍)

직각 설계:밀폐된 공간에서 공간을 절약합니다.

포고 핀 연락처:안정적이고 저저항성 연결을 위해 스프링로 충전된

성별:수컷과 암컷 버전 (짝짓기 쌍)

7pin 직각 마그네티 커넥터의 수컷과 암컷 도킹 인터페이스 사이의 자기 매력이 > 450g입니다.고 진동 또는 휴대용 애플리케이션에서 안정적인 연결에 중요한남성 여성 자석 커넥터는 N52 등급의 네오디엄 자석을 사용합니다. N52은 상업적으로 사용할 수있는 네오디엄 자석의 가장 높은 등급이며 고성능 영구입니다.

응용 프로그램:

모듈형 전자제품:빠른 방출 PCB, 시험 장비

소비기기:자기 충전/데이터 포트 (예: 웨어러블 기기, IoT)

의료/산업 장비:진단용 재사용 커넥터

드론과 로봇:분리 가능한 전원/신호 연결,ect.

장점:

✅공간 절약:직각 + 2.2mm 진도 작은 장치에 적합합니다.

✅내구성:포고 핀은 반복적인 짝짓기 주기에 견딜 수 있고, 테스트 기간은 최소 5000배 이상입니다.

✅사용자 친화적:자기계열은 연결을 단순화합니다.

✅모듈성:쉽게 교체/ 업그레이드 할 수 있습니다.

7핀 자기 연결 장치 매개 변수:

7pin 남성 직각 자기 연결 장치:

7pin 여성 직각 자기 연결 장치:

권장 PCB 레이아웃:

레이아웃 허용:±0.05mm

왜 고객들이 미국을 선택할까요?

1사용자 정의 & 유연성

2빠른 샘플 = 더 빠른 시점

3모든 커넥터는 엄격한 품질 검사를 거칩니다.

들어오는 재료 검사

진행 중인 품질 점검

100% 최종 테스트

추적 가능성 및 준수

4고객 중심의 QC 유연성

5실시간 QC 협업

자기 연결 장치 적용:

우리는 디자인 서비스를 제공할 수 있습니다.

지불 방법:T/T,PayPal,OCBC

표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일

생산 기간:10-15일

다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카

거래 기간:EXW

서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
