직각 자기 연결기 6 핀 자기 전력 연결기 2.2mm 로봇의 피치

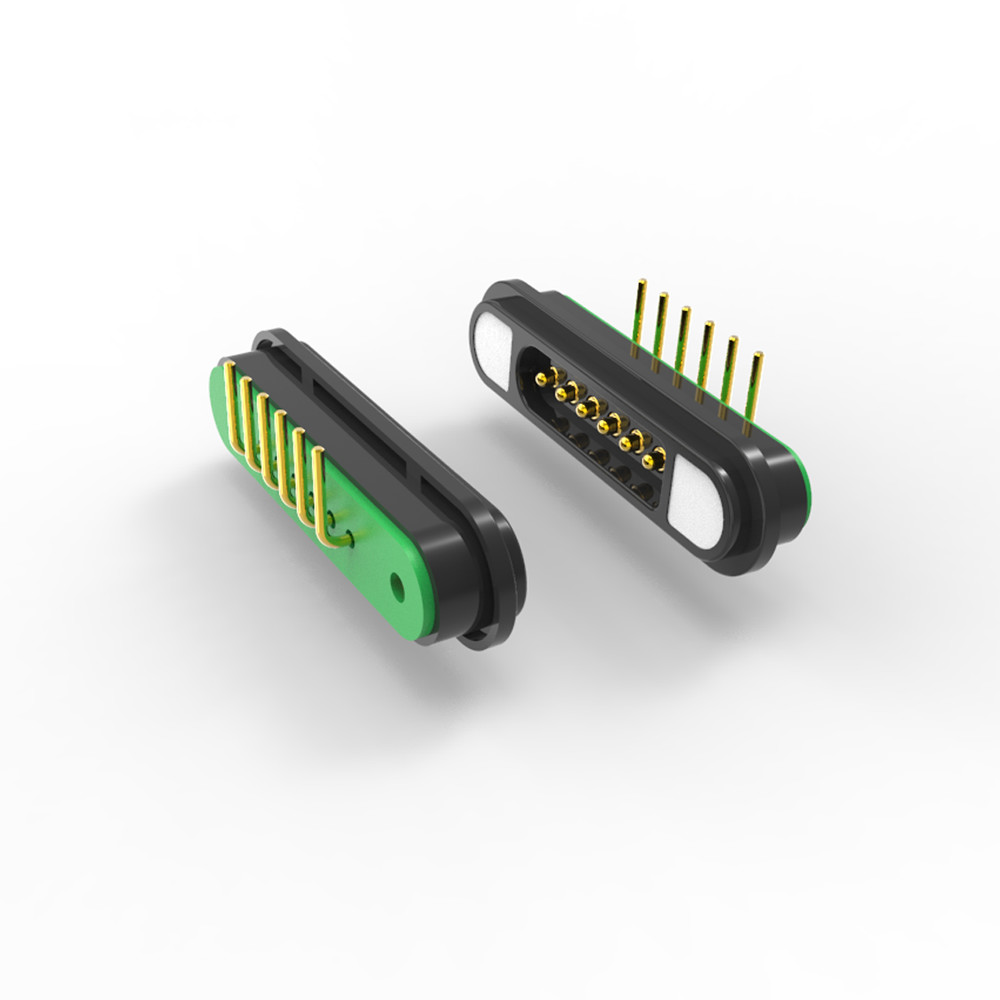

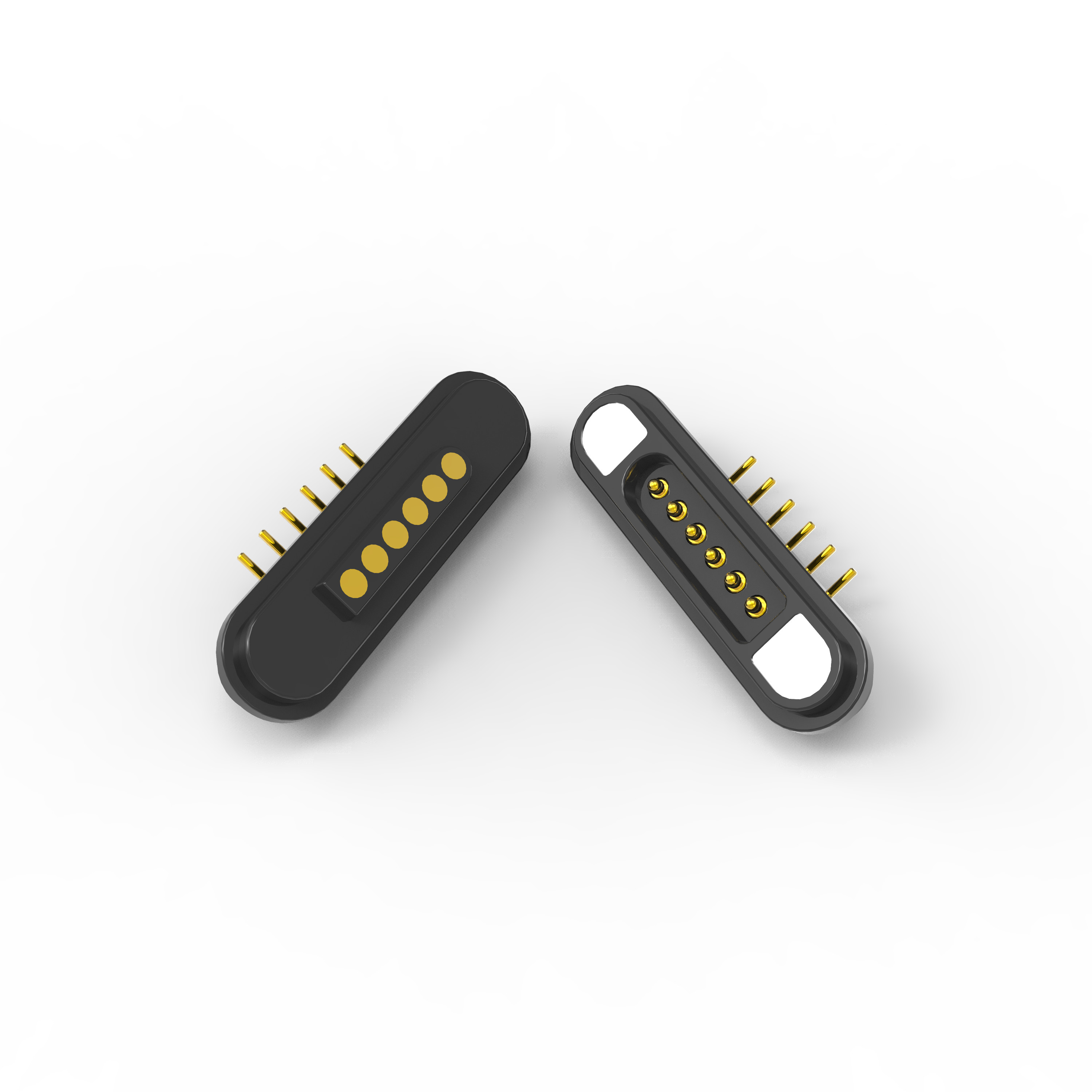

직각 6Pin 남성과 여성의 로봇에 대한 자기 충전 케이블 커넥터, 여성의 핀은 평면

1.주요 특징

.용기 도킹을 위한 ≥600G의 보유력을 가진 네오디엄 (NdFeB) 자석.

.자기 정렬 설계

√직각 6 핀 구성

.공간 절감 90° PCB 장착 (연금/SMT 옵션)

.피노우트: 2x 전력 (+12V/GND) + 2x 데이터 + 2x 예약 (개정 가능)

√High 내구성

.50,000 + 짝짓기 사이클 (프링에 부착된 금장 핀)

.IP67 등급 옵션 (산업용 로봇의 먼지/물질 방지)

√안전 및 준수

.방화 방지 설계 (하전압 전 충전 핀)

.단전/ 과전류 보호

.RoHS, REACH, UL94 V-0을 준수합니다.

2기술 사양

6pin 남성 오른쪽 각의 자기 연결 장치 기술 도면:

6pin 여성 오른쪽 각의 자기 연결 장치 기술 도면:

왜 UPE 를 선택 합니까?

빠른 프로토타입 제작: 샘플에 3~5일

비용 효율성: 경쟁력 있는 MOQ 가격

품질 보장: 100% 자동화된 테스트

첨단 기술 생산정밀 공학

체계적인 품질 관리일관성 있는 성능

자기 연결 장치의 장점:

1) 자동 흡수 연결 경험; 쉬운 조작;

2) 장비를 더 쉽게 제거하기 위해 자기 인터페이스를 사용합니다.

3) 높은 라이프 사이클. 그것은 50,000-300,000 재 연결 라이프 시간을 지원 합니다.

4) 그것은 쉽게 사용자 정의 방수 디자인, 여성 먼지 단독 및 방수 (IP68) 를 달성 할 수 있습니다;

5) 높은 전류를 지원 (3A-20A), 더 빠른 충전;

6) 우수한 부식 등급 (48H-120H) 가혹한 환경에 대응합니다.

8) 제품 모양 일치 충족, 제품 판매점을 개선하기 위해 사용자 정의 모양;

9) 자석 위치, 자석 사용 및 구조

방향 (이 사용자 지향적이고 사용자 친화적입니다)

10) 탁월한 확장성 인터페이스 (Power Signal Video Audio Jack Etc) 를 달성 할 수 있습니다.

11) 개발 시간은 짧고, 사용자 정의를 위한 저비용 곰팡이;

12) 신뢰성 높은 RF 신호 전송을 제공합니다. 우리의 커넥터는 USB 2입니다.0

자기 연결 장치 적용:

주문하는 방법
* 당신은 우리에게 그림이나 샘플을 보내

* 우리의 전문 엔지니어링 팀은 평가를 수행

* 당신은 도면을 비교하고 우리는 샘플을 만들어 당신에게 보낼 것입니다

* 샘플을 테스트하고 승인한 다음 주문하고 50% 보증금을 지불합니다

* 우리는 제품을 만들기 시작합니다

* 상품이 완성되면, 우리는 당신의 체크를 위해 사진을 찍고 당신은 그 다음 잔액을 지불합니다

* 우리는 DHL, TNT, UPS, FEDEX로 제품을 배달합니다

지불 기간:T/T,50% 보증금,50% 잔액

지불 방법:T/T,PayPal,OCBC

표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일

생산 기간:10-15일

다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카

거래 기간:EXW

화물:항공, 해상, 익스프레스

서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다

궁금한 사항은union@upetech.net
