| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | UPE |
| 인증: | ISO9002 |
| 모델 번호: | VIC1202A /VIC1202B |
| 문서: | VIC1202A.pdf |
| 최소 주문 수량: | 5000 |
| 가격: | $1-$5 |
| 포장 세부 사항: | PE 가방 |
| 배달 시간: | 12-15 일로 일합니다 |
| 지불 조건: | T/T |
| 공급 능력: | 5KPCS/일 |
| 이름: | 전자기 연결 장치 | 소재: | THN, 황동, SUS304, NDFEB N52 |
|---|---|---|---|
| 전단력: | 80g ± 20g | 일하는 Storke: | 1.0 밀리미터 |
| 전류: | 5.0A | 전압: | 12V |
| 자기력: | 600g | 기계적 생명: | 50000 사이클 분 |
| 콘택 저항: | 50mΩ 최대 (PIN) | 염수 분무 시험: | 48h |
| 강조하다: | 6 핀 자기 연결 장치,자기 연결 장치 5A,5A 직각 포고 핀 연결 장치 |
||

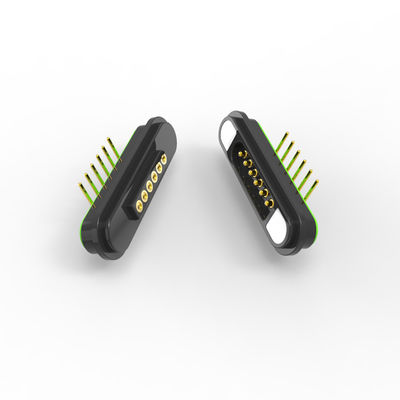

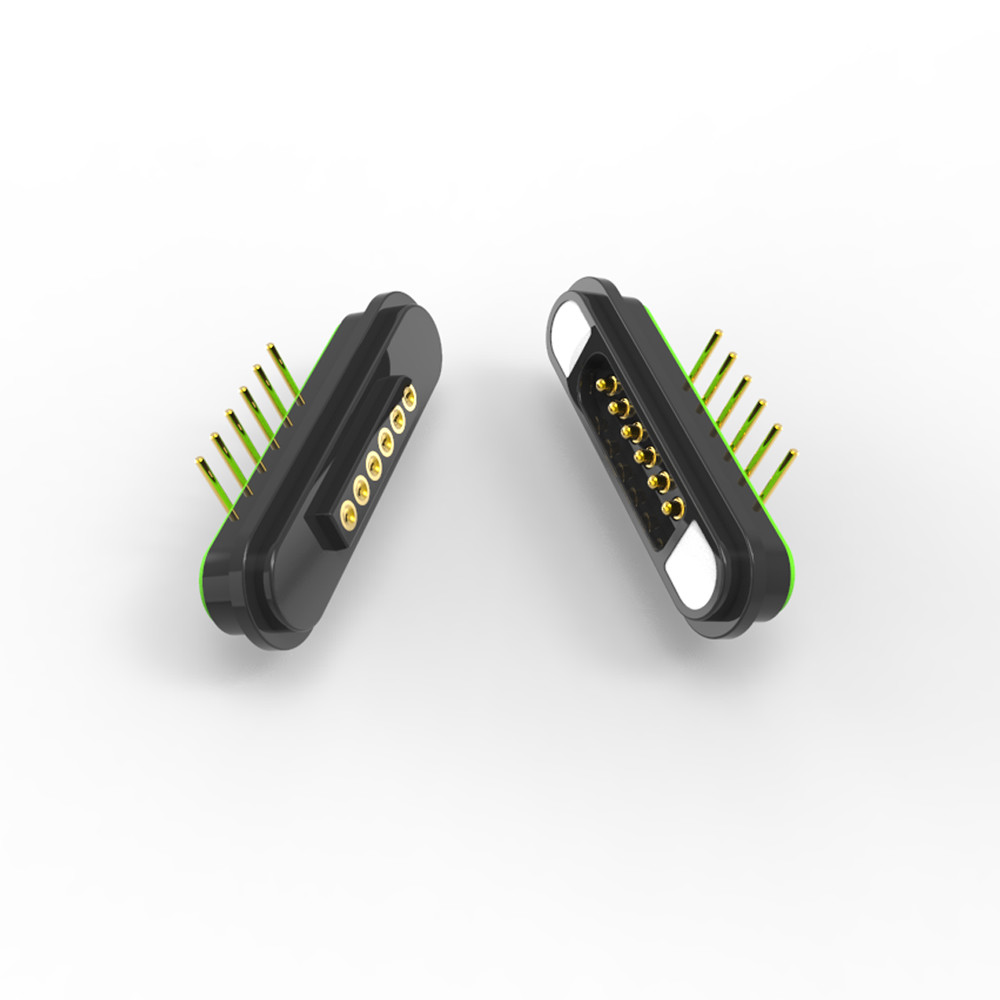

5A 6pin 수동 장치에 대한 남성 및 여성 직각 자기 연결 장치, 여성 핀은 웅덩이 표면입니다.
금으로 칠, HTN 하우징, NdFeB 자석, 12V/5A, UL94 V-0*

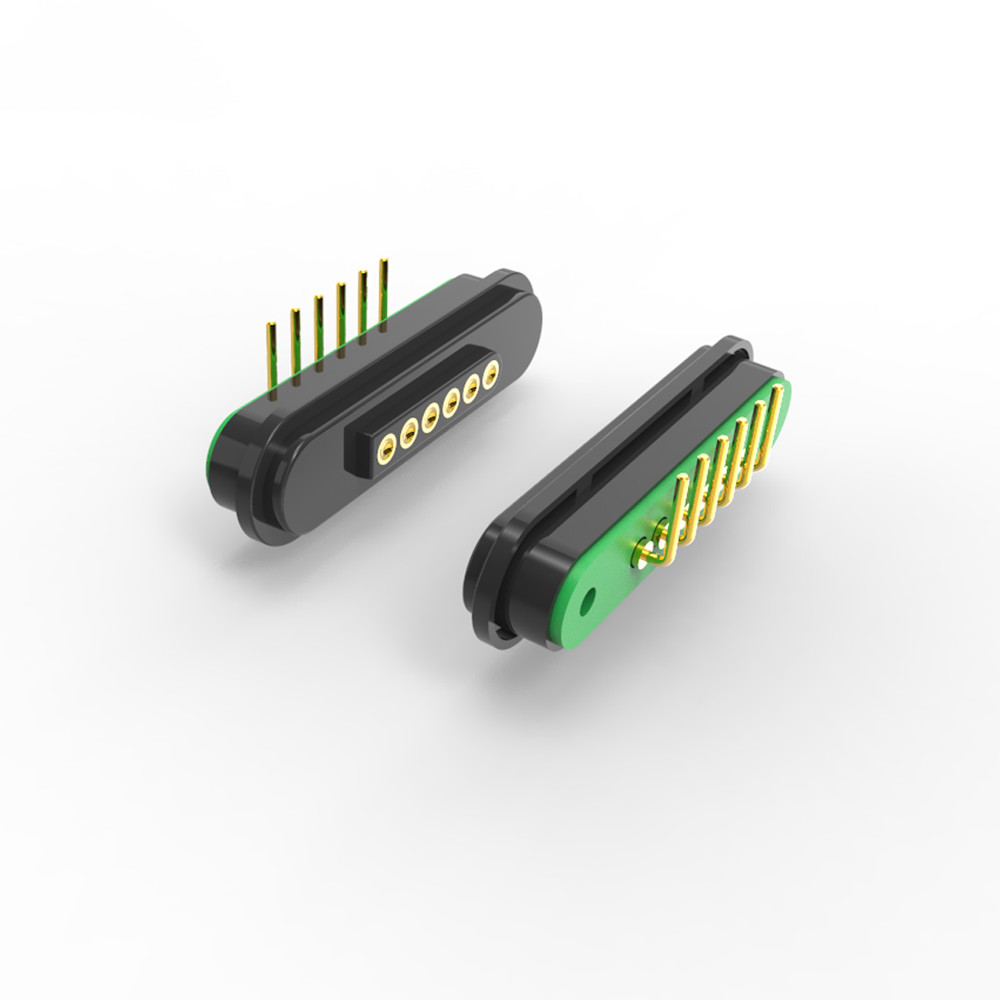

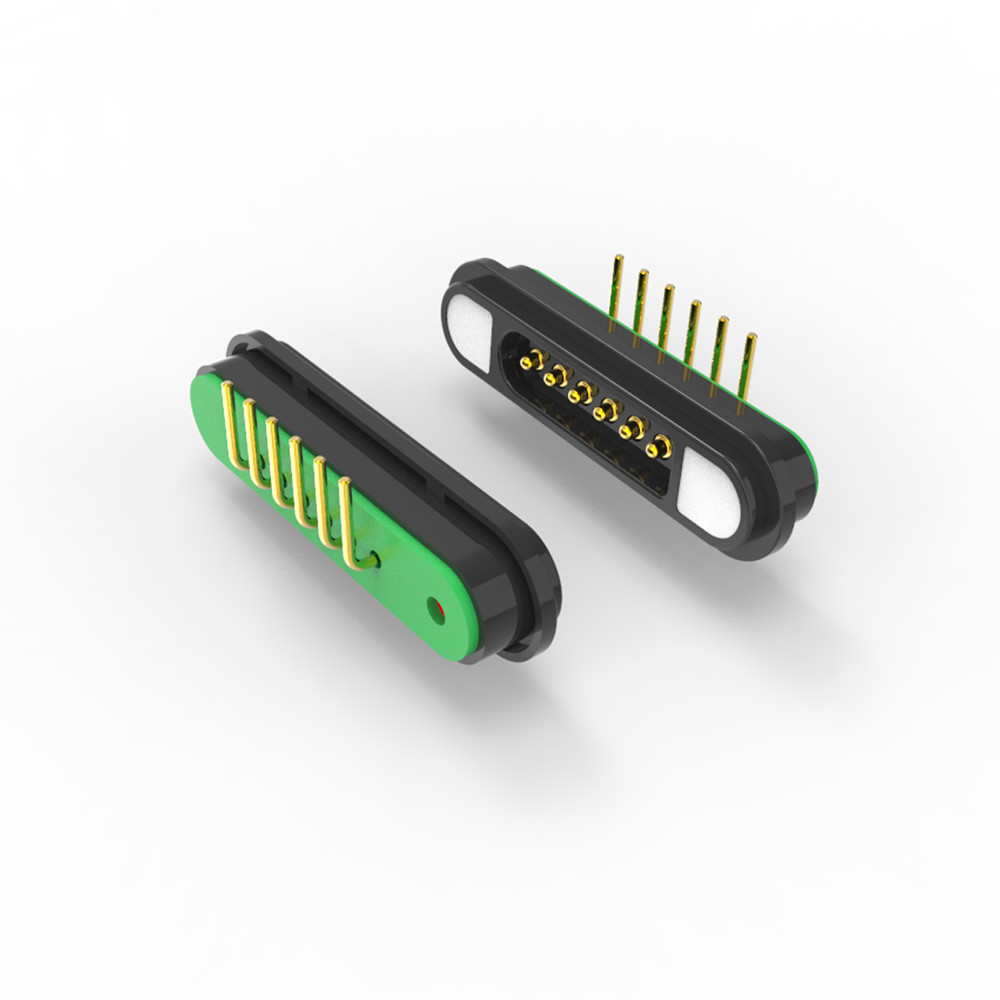

직각 설계: 컴팩트 장치에 PCB 장착 공간을 절약합니다.
6핀 구성이: 전력 (12V/5A) + 데이터 신호를 지원합니다.
강한 자기 결합: ≥600G 유지력 (NdFeB 자석)
높은 내구성: 50,000 + 짝짓기 사이클, UL94 V-0 불 retardant.
단전 방지 설계뚜렷한 극성 표시가 있습니다.
|
구성 요소 |
사양 |
|
연락처 |
6개의 핀 (남/여성), 금으로 칠한 청동 기저 (≤50mΩ 저항) |
|
주택 |
HTN + 30% 필러, UL94 V-0 블랙 (고온 내성) |
|
자석 |
임의의 에포시 코팅과 함께 NdFeB (네오디엄) (48hr 소금 스프레이 테스트를 통과합니다.) |
|
매개 변수 |
가치 |
|
스프링 힘 (핀당) |
80g ± 20g @ 1.0mm 기울기 |
|
자기력 |
≥600G (남녀 결합) |
|
가등전압 |
12V DC |
|
현재 등급 |
3A 연속 / 4A 피크 |
|
접촉 저항 |
1 핀당 ≤50mΩ |
|
작동 온도 |
-30°C에서 +85°C까지 |
5pin 남성 연결 장치 기술 도면 (중추적인 차원):
5핀 여성 자석 연결 장치 기술 도면 (중요한 차원):
왜 UPE 를 선택 합니까?
빠른 프로토타입 제작: 샘플에 3~5일
비용 효율성: 경쟁력 있는 MOQ 가격
품질 보장: 100% 자동화된 테스트
첨단 기술 생산정밀 공학
체계적인 품질 관리일관성 있는 성능
자기 연결 장치의 장점:
1) 자동 흡수 연결 경험; 쉬운 조작;
2) 장비를 더 쉽게 제거하기 위해 자기 인터페이스를 사용합니다.
3) 높은 라이프 사이클. 그것은 50,000-300,000 재 연결 라이프 시간을 지원 합니다.
4) 그것은 쉽게 사용자 정의 방수 디자인, 여성 먼지 단독 및 방수 (IP68) 를 달성 할 수 있습니다;
5) 높은 전류를 지원 (3A-20A), 더 빠른 충전;
6) 우수한 부식 등급 (48H-120H) 가혹한 환경에 대응합니다.
8) 제품 모양 일치 충족, 제품 판매점을 개선하기 위해 사용자 정의 모양;
9) 자석 위치, 자석 사용 및 구조
방향 (이 사용자 지향적이고 사용자 친화적입니다)
10) 탁월한 확장성 인터페이스 (Power Signal Video Audio Jack Etc) 를 달성 할 수 있습니다.
11) 개발 시간은 짧고, 사용자 정의를 위한 저비용 곰팡이;
12) 신뢰성 높은 RF 신호 전송을 제공합니다. 우리의 커넥터는 USB 2입니다.0
자기 연결 장치 적용:
주문하는 방법
* 당신은 우리에게 그림이나 샘플을 보내
* 우리의 전문 엔지니어링 팀은 평가를 수행
* 당신은 도면을 비교하고 우리는 샘플을 만들어 당신에게 보낼 것입니다
* 샘플을 테스트하고 승인한 다음 주문하고 50% 보증금을 지불합니다
* 우리는 제품을 만들기 시작합니다
* 상품이 완성되면, 우리는 당신의 체크를 위해 사진을 찍고 당신은 그 다음 잔액을 지불합니다
* 우리는 DHL, TNT, UPS, FEDEX로 제품을 배달합니다
지불 기간:T/T,50% 보증금,50% 잔액
지불 방법:T/T,PayPal,OCBC
표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일
생산 기간:10-15일
다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카
거래 기간:EXW
화물:항공, 해상, 익스프레스
서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
