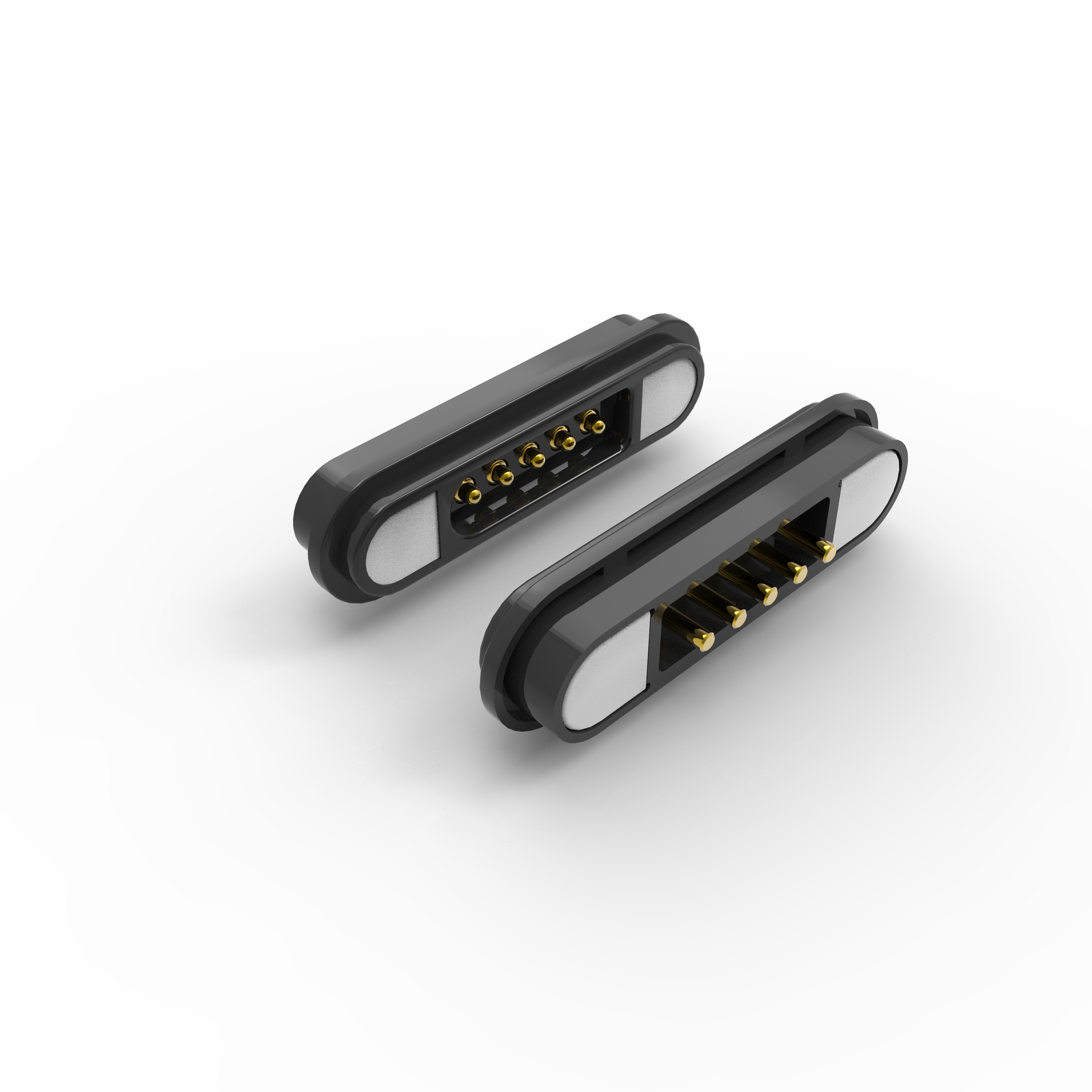

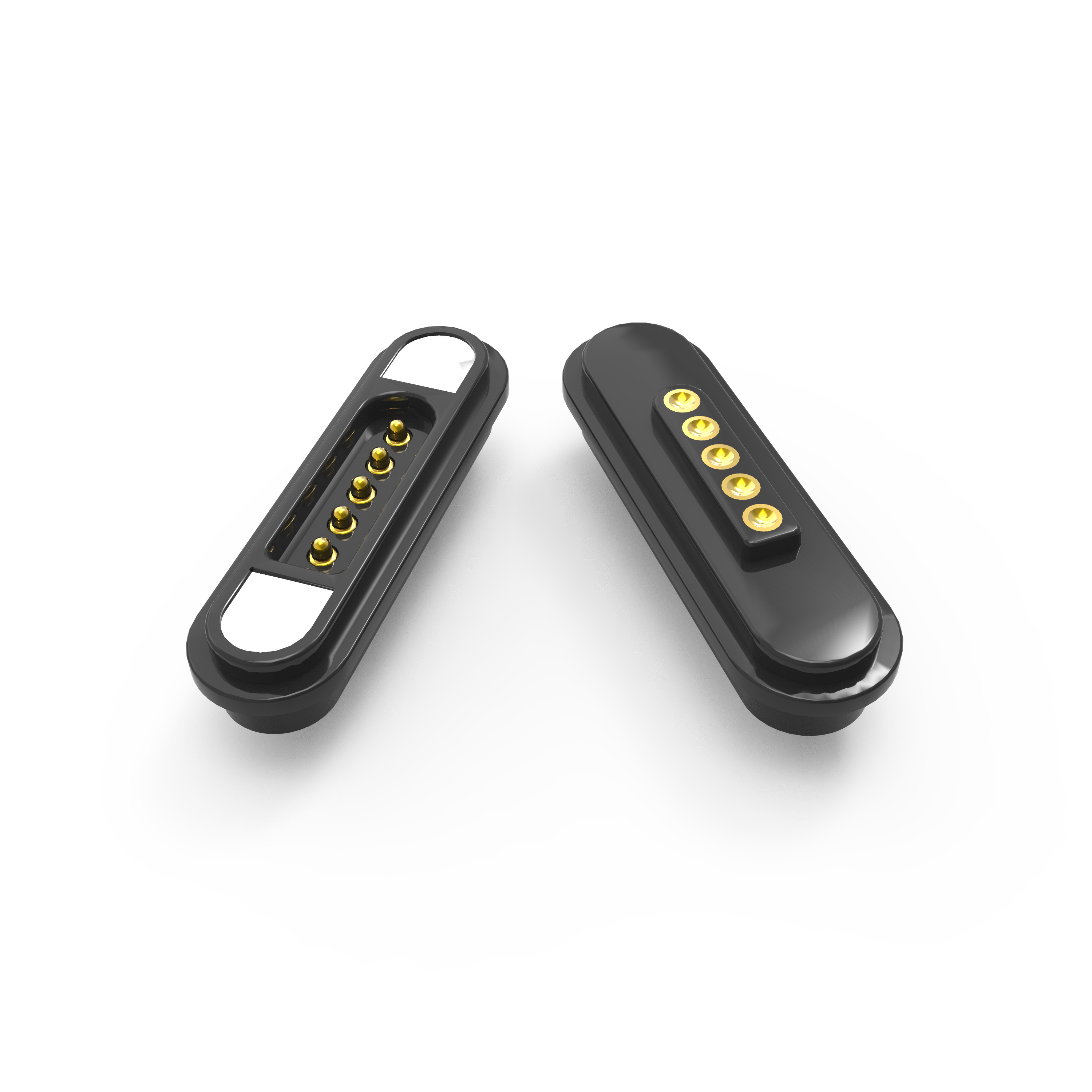

12V 5 핀 자기 연결 장치 DIP 남성 및 여성 자기 연결 장치 3A

5pin DIP 자기 연결 3A 남성 및 여성 전력 충전 단말기

이 제품은마그네틱 도킹 커넥터a와금으로 칠한 청동 바늘 접촉,HTN 플라스틱 가구, 그리고네오디움 자석안전 연결을 위해. 아래는 주요 기능과 사양의 구조적 분포입니다:

1재료 및 건설

포고 핀:황금화 된 청동 (노란 금속 바늘 부분) 은 부식 저항성과 좋은 전도성을 위해

플라스틱 가구: HTN (고온 나일론) + 30% 필러, UL94 V-0 등급 (화염 retardant, 자기 끄는)검은 색, 고온에 내성이 있습니다.

자석:네오디엄 철보론 (NdFeB) 영구 자석(고등 자기 강도)

부식 저항을 위한 선택적 에포시 樹脂 코팅 (48시간 소금 스프레이 테스트에 합격)

2기계적 특성

스프링 파워: 80g ± 20g 1.0mm 작업 높이에서

도킹 자기 힘:> 600g(남녀간의 강한 애착을 보장합니다.)

봉사 생활:50,000 + 짝짓기 사이클(번번 사용에 내구성)

단회로 방지 설계: 전기 쇼트 의 사고 를 방지 합니다.

극성 표시: 올바른 전기 방향에 대한 명확한 식별.

3전기적 특성

가등전압:12V DC.

연속 전류:3.0A.

접촉 저항:≤50mΩ(효율적인 전력 전송을 위한 낮은 임페던스)

고전압 시험:AC 1000V / DC 1000V, 0.5mA3초(열열의 무결성을 보장합니다.)

4환경 및 준수

RoHS 및 REACH 준수(위험 물질이 없습니다.)

화염 등급: UL94 V-0 (비밀 안전 요구 사항에 적합합니다.)

5어플리케이션

이 자기 연결 장치는 다음과 같은 용도로 다재다능합니다.

1. PCB 용접: 회로판에 대한 플러그인 장착장치

2. 과형 / 코팅: 용접 후 캡슐화와 호환됩니다.

3. 터미널 연결: 와이어 단말기와 인터페이스 할 수 있습니다.

4. 주사형조각: 조형 조립에 적합합니다.

5. 직선 용접: 수동 연결이 가능해요.

왜 UPE 를 선택 합니까?

.빠른 프로토타입 제작: 샘플에 3~5일

.비용 효율성: 경쟁력 있는 MOQ 가격

.품질 보장: 100% 자동화된 테스트

.첨단 기술 생산정밀 공학

.체계적인 품질 관리일관성 있는 성능

5핀 자기 연결 장치 파라미터:

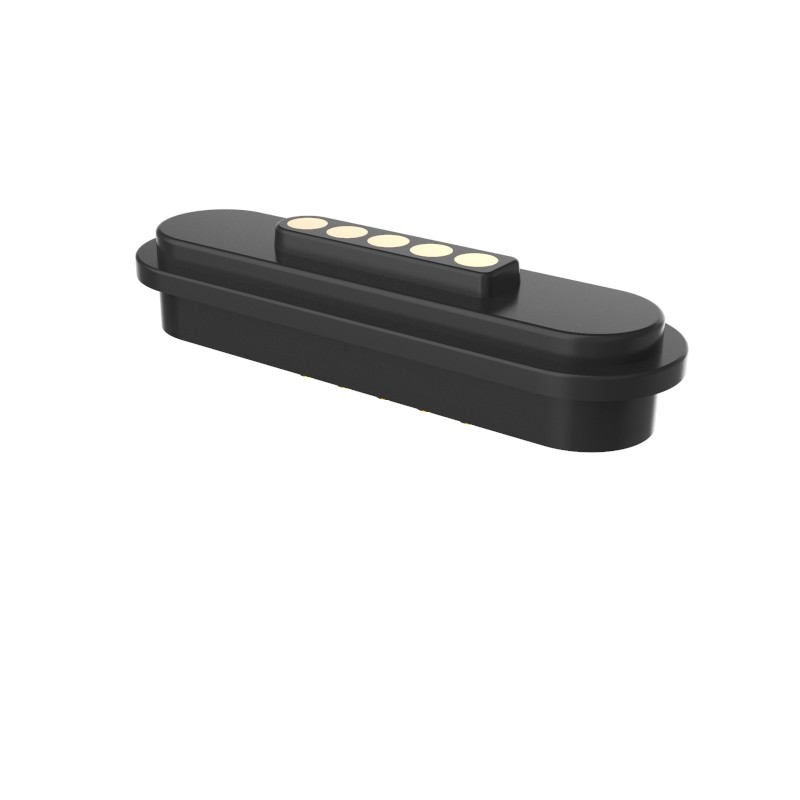

5pin 남성 연결 장치 기술 도면 (중추적인 차원):

5핀 여성 자석 연결 장치 기술 도면 (중요한 차원):

자기 연결 장치의 장점:

1) 자동 흡수 연결 경험; 쉬운 조작;

2) 장비를 더 쉽게 제거하기 위해 자기 인터페이스를 사용합니다.

3) 높은 라이프 사이클. 그것은 50,000-300,000 재 연결 라이프 시간을 지원 합니다.

4) 그것은 쉽게 사용자 정의 방수 디자인, 여성 먼지 단독 및 방수 (IP68) 를 달성 할 수 있습니다;

5) 높은 전류를 지원 (3A-20A), 더 빠른 충전;

6) 우수한 부식 등급 (48H-120H) 가혹한 환경에 대응합니다.

8) 제품 모양 일치 충족, 제품 판매점을 개선하기 위해 사용자 정의 모양;

9) 자석 위치, 자석 사용 및 구조

방향 (이 사용자 지향적이고 사용자 친화적입니다)

10) 탁월한 확장성 인터페이스 (Power Signal Video Audio Jack Etc) 를 달성 할 수 있습니다.

11) 개발 시간은 짧고, 사용자 정의를 위한 저비용 곰팡이;

12) 신뢰성 높은 RF 신호 전송을 제공합니다. 우리의 커넥터는 USB 2입니다.0

주문하는 방법
* 당신은 우리에게 그림이나 샘플을 보내

* 우리의 전문 엔지니어링 팀은 평가를 수행

* 당신은 도면을 비교하고 우리는 샘플을 만들어 당신에게 보낼 것입니다

* 샘플을 테스트하고 승인한 다음 주문하고 50% 보증금을 지불합니다

* 우리는 제품을 만들기 시작합니다

* 상품이 완성되면, 우리는 당신의 체크를 위해 사진을 찍고 당신은 그 다음 잔액을 지불합니다

* 우리는 DHL, TNT, UPS, FEDEX로 제품을 배달합니다

지불 기간:T/T,50% 보증금,50% 잔액

지불 방법:T/T,PayPal,OCBC

표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일

생산 기간:10-15일

다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카

거래 기간:EXW

화물:항공, 해상, 익스프레스

서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다
