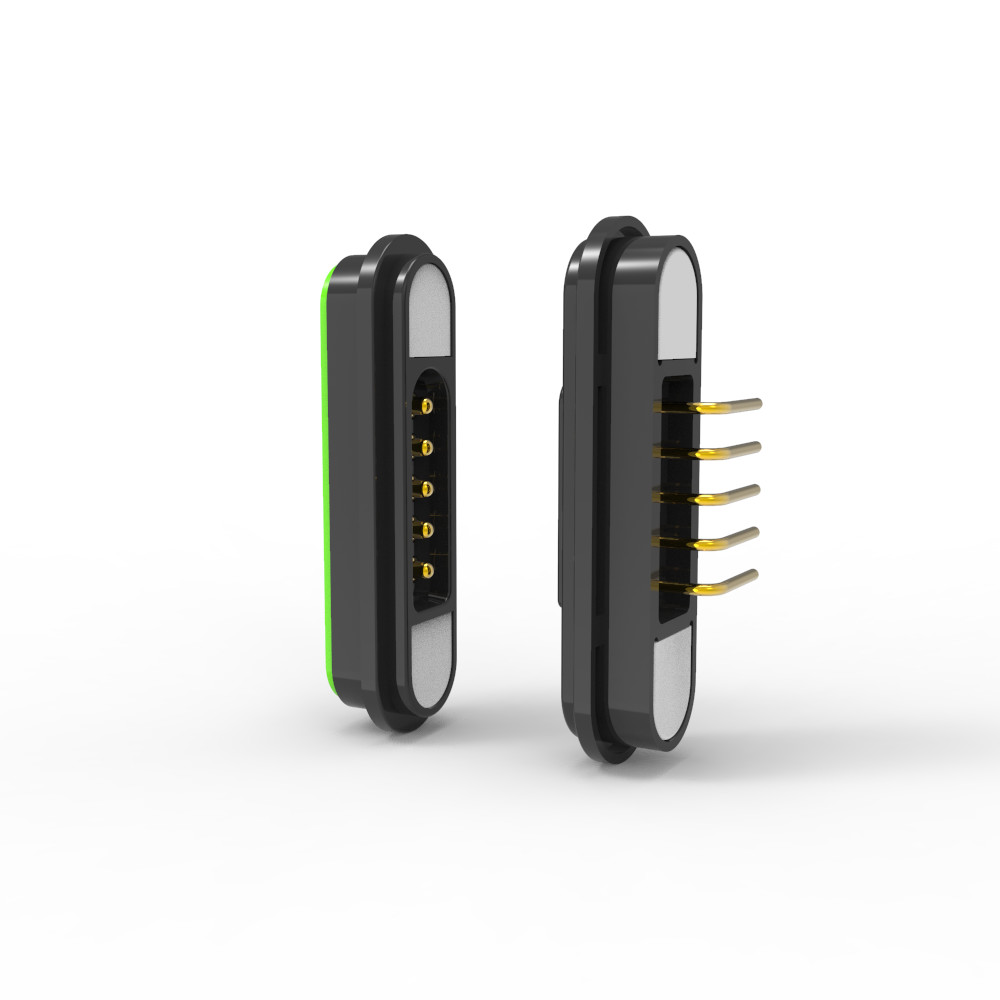

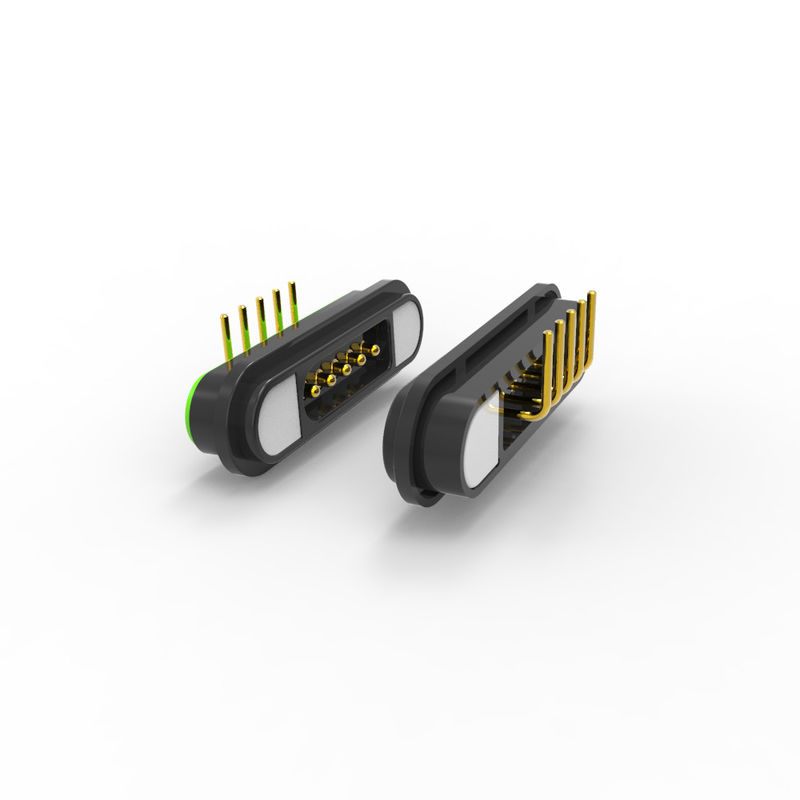

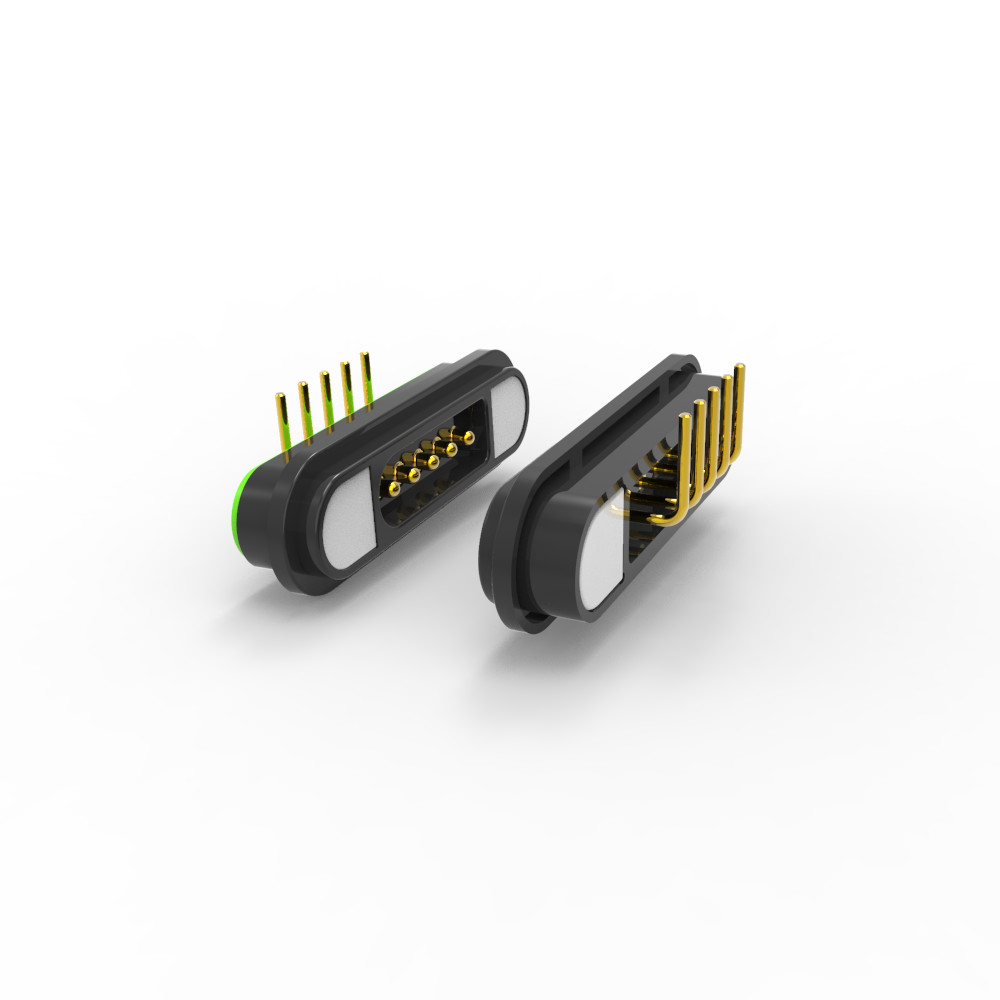

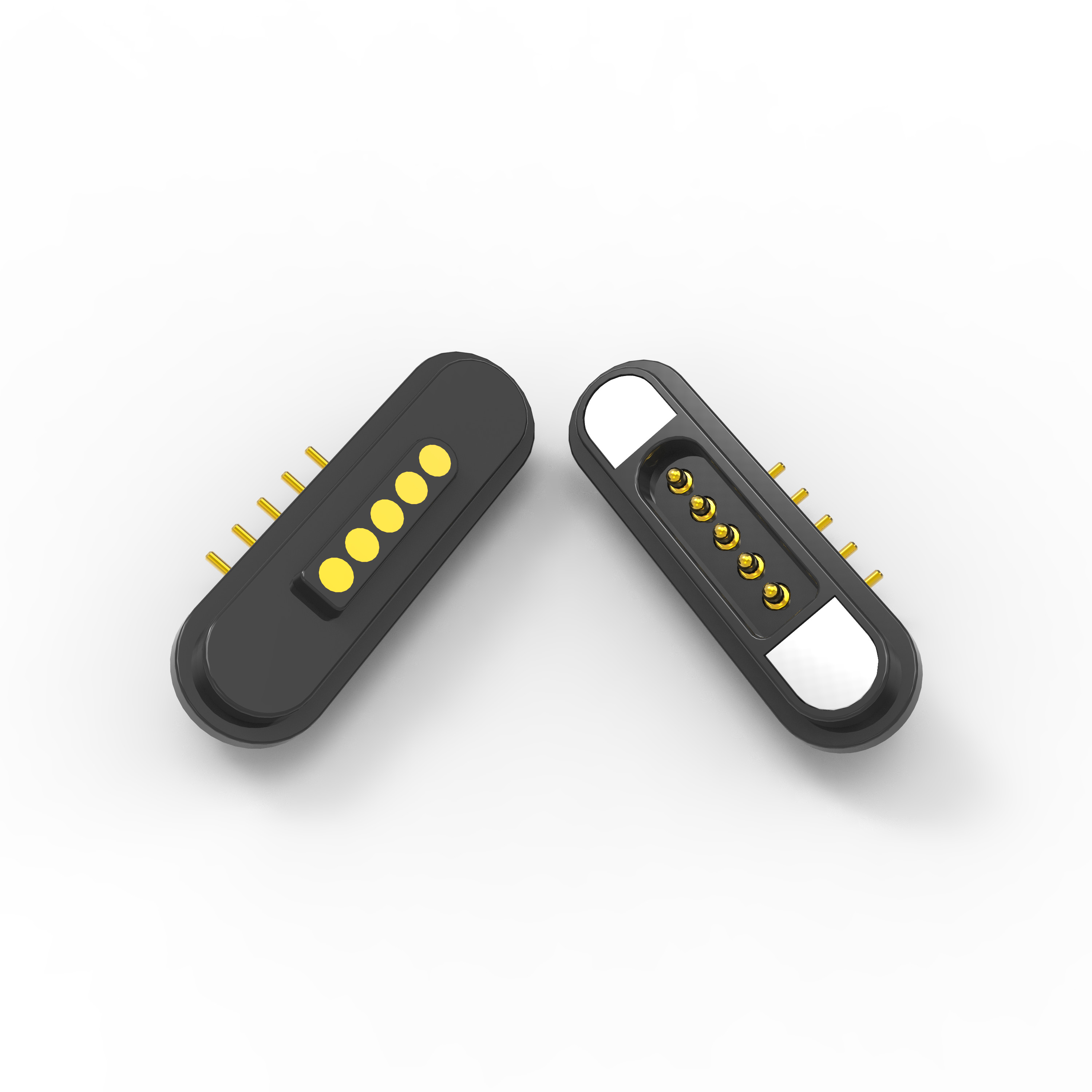

5 핀 자기 연결 장치 2.2mm 피치 포고 핀 연결 장치

5pin 남성 여성 구부리는 포고 핀 자기 연결기 2.2mm 피치

여기 5핀 남성/여성 직각 포고 핀 자기 연결기 (2.2mm pitch) 의 상세하고 전문적인 제품 설명이 있습니다.

5핀 직각 포고 핀 자기 연결기 (2.2mm 피치)

✅고성능 포고 핀

• 금으로 칠한 스프링 로딩 콘택트 (≥50,000회)

• 안정적인 전력/데이터 전송을 위한 낮은 임페던스 (<30mΩ)

•

✅강한 NdFeB 자석 배열

• 네오디엄 철보르 (N35-N52 등급 옵션)

• 조정 가능한 당기력 (예를 들어, 1.5kgf ~ 5kgf)

•

✅콤팩트 하고 내구성 있는 디자인

• 2고밀도 PCB용 용도로.2mm pitch

• 공간에 제한된 설계에 대한 직각 (90°) 구부림

✅신뢰성 있는 연결

• 피인당 [3A~5A] 전류를 지원합니다.

• 데이터 전송: USB 2.0/3.0, UART, I2C 등

응용 프로그램:

• 웨어러블 장치(스마트워치, AR/VR 헤드셋)

• 의료 장비(포터블 진단)

• 산업용 IoT(모듈 센서, 로봇)

• 소비자 전자제품(마그네틱 충전 도크)

왜 UPE 를 선택 합니까?

• 빠른 프로토타입 제작: 샘플에 3~5일

• 비용 효율성: 경쟁력 있는 MOQ 가격

• 품질 보장: 100% 자동화된 테스트

• 첨단 기술 생산정밀 공학

• 체계적인 품질 관리일관성 있는 성능

5핀 자기 연결 장치 파라미터:

5pin 남성 연결 장치 기술 도면 (중추적인 차원):

5핀 여성 자석 연결 장치 기술 도면 (중요한 차원):

자기 연결 장치의 장점:

1) 자동 흡수 연결 경험; 쉬운 조작;

2) 장비를 더 쉽게 제거하기 위해 자기 인터페이스를 사용합니다.

3) 높은 라이프 사이클. 그것은 50,000-300,000 재 연결 라이프 시간을 지원 합니다.

4) 그것은 쉽게 사용자 정의 방수 디자인, 여성 먼지 단독 및 방수 (IP68) 를 달성 할 수 있습니다;

5) 높은 전류를 지원 (3A-20A), 더 빠른 충전;

6) 우수한 부식 등급 (48H-120H) 가혹한 환경에 대응합니다.

8) 제품 모양 일치 충족, 제품 판매점을 개선하기 위해 사용자 정의 모양;

9) 자석 위치, 자석 사용 및 구조

방향 (이 사용자 지향적이고 사용자 친화적입니다)

10) 탁월한 확장성 인터페이스 (Power Signal Video Audio Jack Etc) 를 달성 할 수 있습니다.

11) 개발 시간은 짧고, 사용자 정의를 위한 저비용 곰팡이;

12) 신뢰성 높은 RF 신호 전송을 제공합니다. 우리의 커넥터는 USB 2입니다.0

주문하는 방법
* 당신은 우리에게 그림이나 샘플을 보내

* 우리의 전문 엔지니어링 팀은 평가를 수행

* 당신은 도면을 비교하고 우리는 샘플을 만들어 당신에게 보낼 것입니다

* 샘플을 테스트하고 승인한 다음 주문하고 50% 보증금을 지불합니다

* 우리는 제품을 만들기 시작합니다

* 상품이 완성되면, 우리는 당신의 체크를 위해 사진을 찍고 당신은 그 다음 잔액을 지불합니다

* 우리는 DHL, TNT, UPS, FEDEX로 제품을 배달합니다

지불 기간:T/T,50% 보증금,50% 잔액

지불 방법:T/T,PayPal,OCBC

표본 납품 시간:재고 표본 2-3일/특별 표본 5-7일

생산 기간:10-15일

다음 용도로 만들어집니다.미국,유럽,아시아,남아프리카

거래 기간:EXW

화물:항공, 해상, 익스프레스

서비스:합리적인 가격으로 고품질, OEM 서비스, 어떤 특수 크기, 색상, 디자인은 허용됩니다

궁금한 사항은union@upetech.net
