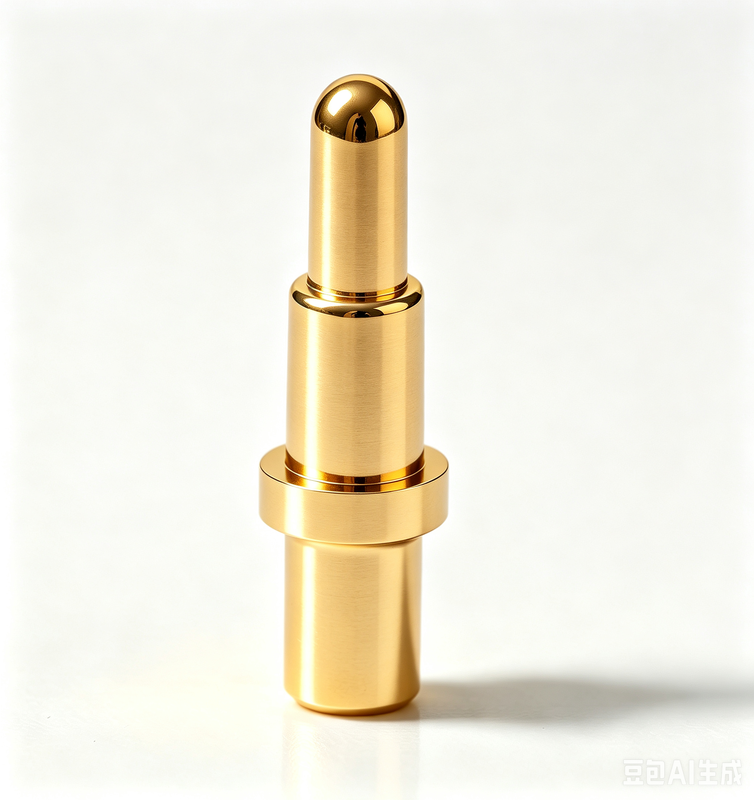

SMT 골드 플래팅 스프링 로딩 PCB 포고 핀

브랜드 이름:	UPE
모델 번호:	SMT POGO 핀
모크:	10000
가격:	$0.1-$0.5
포장 세부 사항:	PE 가방
지불 조건:	티/티

자세한 정보

제품 설명

자세한 정보

원래 장소:

ISO9001

소금 스프레이 테스트:

SMT POGO 핀

황동 C3604, SUS304

기계적 수명:

50000 사이클 최소 ..

작동 온도:

-40+~+130 ℃ 24 시간 내에.

접촉저항:

50mΩ 최대 작업 높이

공급 능력:

50kpcs/day

강조하다:

SMT 금으로 칠한 포고 핀

스프링 로딩 된 PCB 포고 핀

금으로 칠한 포고 핀과 보증

제품 설명

SMT 골드 플래팅 스프링 로딩 PCB 포고 핀

우리는 15A에서 30A까지 사용자 정의 고전 솔루션에 전문화되어 있습니다.고객의 요구에 따라 다양한 제품과 포고 핀 솔루션을 설계합니다..

포고 핀 (Pogo Pin) 은 두 개의 회로 사이에 일시적인 연결을 만드는 전기 연결 장치입니다.압축을 허용하고 전도성 표면에 압축되면 신뢰할 수있는 접촉을 유지합니다..

8 외관 구조 종류

SMT:PCB 보드 용접을 용이하게 하기 위해 평면 하단 설계와 함께 우수한 안정성
DIP:포지셔닝 핀 PCB 용접 도중 오차를 방지, 정확한 정렬을 보장
이중 머리:웰딩 요구 사항이 없는 유연한 양방향 보드-보드 연결
오른쪽 각:공간 최적화를 위한 구부러진 꼬리 디자인, 와이어 용접과 호환
용조 컵:쉽게 와이어 용접 기능을 가진 케이블 제품에 이상적입니다
나사형:다양한 고객 요구사항을 충족시키기 위한 맞춤형 사양
1개 부위형:커스텀 디자인 옵션으로 높은 전류 용량
구형 구형:맞춤 요구 사항에 따른 측면 힘 호환성

내부 구조 옵션

구조 A: 기울기 비벨이 있는 플랑저

장점:일반적인 사용, 안정적인 임피던스, 긴 수명

적용:SMT 및 DIP 규칙적인 사용

주의 사항:제한된 작동 도중을 초과할 수 없습니다.

구조 B: 뚫린 설계의 플랑저

장점:제한된 공간에서 최대 압축

적용:SMT 및 DIP 규칙적인 사용

주의 사항:제한 도동과 과도한 전류를 초과하는 것을 피하십시오.

구조 C: 평면 플랑저 설계

장점:간편한 가공, 공간 효율적인 구조

적용:SMT 및 DIP 규칙적인 사용

주의 사항:제한 도동과 과도한 전류를 초과하는 것을 피하십시오.

구조 D: 단열 껍질이 있는 배럴

장점:10A 이상의 전류에 적합한 안정적 임피던스

적용:SMT 및 DIP 규칙적인 사용

주의 사항:제한된 작동 도중을 초과할 수 없습니다.

구조 E: 양면 압축

장점:공간 절약, 장거리, 큰 압축 보드 접촉

적용:보드에서 보드까지의 도킹

주의 사항:제한된 작동 도중을 초과할 수 없습니다.

구조 F: 4개 조합

장점:높은 압력 부드러움, 최소한의 펌퍼 기울기, 방수, 먼지, 연장 수명

적용:높은 전류, 고 성능, 방수 및 먼지 방지 응용 프로그램

구조 G: 중간 샤프트 압축

장점:간단한 구조, 높은 전류 용량

적용:고전류 용재

주의 사항:제한된 작동 도중을 초과할 수 없습니다.

구조 H: 공 압축 접촉

장점:간단한 구조, 쉬운 처리

적용:작은 작업 스트로크 용품

주의 사항:제한된 작동 도중을 초과할 수 없습니다.

응용 분야

왜 UPE 를 선택 합니까?

사용자 정의 & 유연성:특정 요구에 맞춘 솔루션
빠른 샘플:빠른 프로토타입 제작으로 시장에 출시 시기가 빨라집니다.
엄격한 품질 검사들어오는 재료 검사, 프로세스 품질 검사, 100% 최종 테스트 및 추적성과 준수 등 포괄적 인 테스트
고객 중심의 QC 유연성:적응 가능한 품질 관리 프로세스
실시간 QC 협업:즉각적인 품질 관리 지원

성능 매개 변수

구성 요소	물질 선택
배럴 재료	금속, 베릴륨 구리, 인화 청동
플랑저 재료	구리, 베릴륨 구리, 인화 구리, 스테인리스 스틸
스프링 옵션	스테인리스 스틸, 음악 와이어
플래팅 요구 사항	금-Au, 은-Ag, 팔라디움-니켈 (Pd-Ni)
가속 전류	1A, 2A, 3A, 5A, 15A 또는 30A (구조에 따라)
가등전압	DC 12V, 24V
접촉 저항	30mΩ, 최대 50mΩ (정静)
생명 시험	501000회 미니 1회0001000 회전 최대
역류 온도	265°, 4-5초

신뢰성 검사

시험 유형	사양
유지력	시간당 500±50회, 최소 50,000회
습도	EIA-364-31, 90~95% RH 40°C ± 2°C에서 96시간 동안
용접열에 저항력	EIA-364-56, 265°C+10/-0°C 30~35초 동안
소금 스프레이	EIA-364-26, 35+1°C/-2°C에서 48시간 동안 5±1% 소금 용액
스프링 힘 테스트	100g±20g 작업 높이
온도 수명	EIA-364-17, 85°C±2°C 96시간 동안
용접 가능성	EIA-364-52, 265±5°C, 60/40±5% Sn/pb 용접 4,0-5,0초 동안
접촉 저항	EIA-364-23, 100 mA 최대 시험 전류, 20 mV 최대 전압
