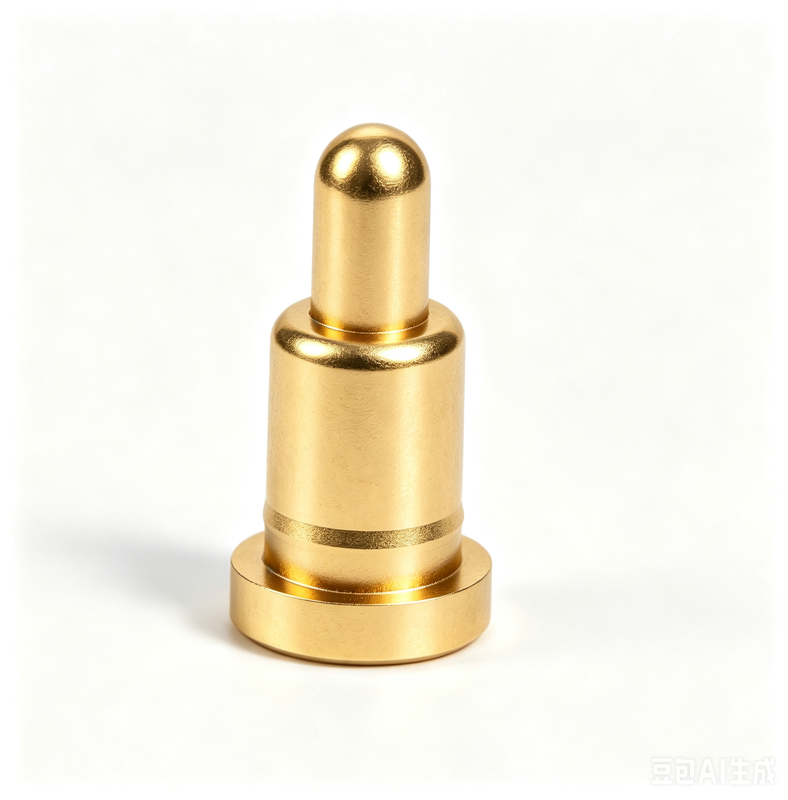

스프링 로딩 SMT 접촉 포고 핀

브랜드 이름:	UPE
모델 번호:	SMT 스프링 장착 포고 핀
모크:	10000
가격:	$0.1-$0.5
포장 세부 사항:	PE 가방
지불 조건:	티/티

자세한 정보

제품 설명

자세한 정보

원래 장소:

ISO9001

SMT 스프링 장착 포고 핀

황동 C3604, SUS304

기계적 수명:

50000 사이클 최소 ..

접촉저항:

50mΩ 최대 작업 높이

작동 온도:

-40+~+130 ℃ 24 시간 내에.

소금 스프레이 테스트:

공급 능력:

50kpcs/day

강조하다:

스프링 로딩 SMT POGO 핀

SMT 접촉 포고 핀

스프링 콘택트가 있는 포고 핀

제품 설명

스프링 로딩 SMT 연락처 포고 핀

UPE는 다양한 모양과 작은 구조를 제공하는 전문적인 POGO PIN 사용자 정의 서비스를 제공합니다. 우리는 15A에서 30A까지의 고 전류 포고 핀을 사용자 정의합니다.다양한 제품 및 포고 핀 솔루션은 고객의 특정 요구 사항에 따라 설계 될 수 있습니다..

포고 핀 (Pogo Pin) 은 두 회로 사이에 일시적인 연결을 설정하는 데 사용되는 전기 연결 장치입니다.압축을 허용하고 전도성 표면에 압축되면 신뢰할 수있는 접촉을 유지합니다..

포고 핀 외관 구조

우리는 고객 선택에 대한 8 가지 유형의 외부 구조 POGO PIN을 제공합니다. 표준 POGO PIN은 2.8mm에서 11.0mm까지의 총 높이로 설계되었습니다 (DIP pogo 핀 꼬리 길이를 제외합니다).

SMT 구조

PCB 보드 용접을 용이하게 하기 위해 평면 하단 배럴 디자인으로 좋은 안정성.

DIP 구조

배럴 꼬리에 핀을 배치하는 특징이 있습니다. 오차 없이 정확한 PCB 용접을 위해.

이중 머리 구조

용접 필요 없이 양방향 보드-보드 연결에 유연성을 제공합니다.

직각 구조

굽은 꼬리 디자인은 공간을 최적화 할 수있는 옵션을 제공하며 전선으로 용접 할 수 있습니다.

용조 컵 구조

용이하게 와이어 용접 기능을 가진 케이블 제품에 적합합니다.

나사형 구조

고객들의 다양한 요구사항을 충족시키기 위한 특수 사양

일부분의 타입 구조

큰 전류를 전달할 수 있고 고객의 특정 요구에 맞게 조정할 수 있습니다.

구형 공형 구조

측면 힘을 지원하고 고객의 요구 사항에 따라 사용자 정의 할 수 있습니다.

포고 핀 내부 구조

우리는 고객의 요구에 따라 적절한 내부 구조를 맞추고 있습니다:

구조 A: 오블릭 베블 플랑저

안정적 인 임피던스 및 긴 수명을 가진 전통적인 사용. 응용: SMT & DIP 규칙적인 사용. 주의 사항: 제한 작업 스트록을 초과 할 수 없습니다.

구조 B: 뚫린 플랑저

제한된 공간에서 최대 압축. 응용: SMT 및 DIP 규칙적인 사용. 주의 사항: 제한 스트로크 또는 과도한 전류 사용을 초과 할 수 없습니다.

구조 C: 평면 플랑저

A & B를 기반으로 한 공간 구조물에 대한 쉬운 가공. 응용: SMT & DIP 정기 사용. 주의 사항: 제한 스트로크 또는 과도한 전류 사용을 초과 할 수 없습니다.

구조 D: 단열 껍질이 있는 배럴

10A 이상의 전류에 적합한 안정적 인 임피던스. 응용: SMT & DIP 정기 사용. 주의 사항: 제한 작업 스트록을 초과 할 수 없습니다.

구조 E: 쌍면 압축 플랑저

장거리 및 큰 압축 보드-보드 접촉으로 공간을 절약하는 설계. 응용: 보드-보드 도킹. 주의 사항: 제한 작업 스트록을 초과 할 수 없습니다.

구조 F: 네 조각 조합

높은 압력 부드러움, 작은 펌프 기울기, 방수 및 먼지 보호 및 연장 된 작동 수명. 응용: 높은 전류, 높은 성능, 방수 및 먼지 보호 요구 사항.

구조 G: 중간 샤프트 압축

높은 전류를 통과 할 수있는 간단한 구조. 응용 프로그램: 높은 전류를 사용하는 용재. 예방 조치: 제한 작업 스트록을 초과 할 수 없습니다.

구조 H: 공 압축 접촉

가공이 쉬운 간단한 구조. 응용 프로그램: 작은 작업 스트록 사용. 주의 사항: 제한 작업 스트록을 초과 할 수 없습니다.

포고 핀 응용 분야

왜 UPE 를 선택 합니까?

사용자 정의 및 유연성
빠른 샘플 = 더 빠른 시장 진출 시간
모든 커넥터는 엄격한 품질 검사를 받습니다. (입물 검사, 공정 품질 검사, 100% 최종 테스트, 추적 가능성 및 준수)
고객 중심의 QC 유연성
실시간 QC 협업

스프링 로딩 된 포고 핀 커넥터 성능 매개 변수

부품 이름	매개 변수 성능 표
배럴 재료	청동. 베릴륨 구리.
플랑저 재료	청동. 베릴륨 구리. 인화. 청동. 스테인레스 스틸.
스프링 옵션	스테인리스 스틸입니다.
플래팅 요구 사항	금-아우, 은-아그, 팔라디움-니켈 (Pd-Ni)
가속 전류	1A, 2A, 3A, 5A, 15A 또는 30A (다양한 구조)
가등전압	DC 12V 24V
접촉 저항	최대 30mΩ 50mΩ (정静)
생명 시험	501000회주기 1분0001000 회전 최대
재공류 온도	265°, 4~5초

POGO PIN 신뢰성 테스트

시험 유형	사양
유지력	시속 500±50의 명목 사이클에서 최소 5만 회
습도	EIA-364-31, 시험 방법 II, 조건 A: 90-95% RH 40°C ± 2°C에서 96시간 동안
용접열에 저항력	EIA-364-56, 절차 5, 레벨 2: 265°C+10/-0°C 30~35초 동안
소금 스프레이	EIA-364-26, 시험 조건 B: 35+1°C/-2°C에서 48시간 동안 5±1% 소금 용액
스프링 힘 테스트	정상 힘 시험 절차, 작업 높이에서 100g±20g
온도 수명	EIA-364-17, 시험 방법 A, 상태 4: 85°C±2°C 96시간
용접 가능성	EIA-364-52: 265±5°C, 60/40±5% Sn/pb 용매에 4.0~5.0초 동안 담그십시오.
접촉 저항	EIA-364-23: 시험 전류 최대 100 mA, 전압 최대 20 mV

시험 장비

우리는 실험장비를 갖추고 있는 독립적인 실험실을 운영하고 있습니다.

삽입력 검사 기계
2차원 프로젝터
두께 측정기
자동 검사 기계
단열 저항 검사기
금속 표본 닦기 기계
소금 스프레이 검사기
전류 온도 상승 검사기
로드 스트로크 곡선 계측기
ROHS 검사기
거칠성 검사기
탄력 임피던스 테스트
생명력 검사기

UPE 기업 경쟁 우위

첨단 제조 기술을 이용한 첨단 기술 생산
효율성과 일관성을 보장하는 체계적인 관리 시스템
ISO 9001 국제 품질 표준을 증명하는 인증서
RoHS 준수 환경 및 안전 규정
빠른 프로토타입 제작 및 생산을 위해 짧은 개발 수명
경쟁력 있는 가격 & 안정적인 품질

지불 방법

T/T (금융 송금), PayPal, OCBC 은행

추천: 샘플에 대 한 페이팔을 사용 (더 안전), 대량 주문에 대 한 T / T를 사용 (하위 수수료)

납품 시간 및 서비스 세부 사항

표본 납품 시간: 재고 표본 2-3 일 / 맞춤형 표본 5-7 일

생산 선행 시간: 10-15 일

서비스 하는 시장: 아메리카, 유럽, 아시아, 남아프리카

거래 기간: EXW

운송 방법: 항공, 해상, 익스프레스

서비스: 합리적인 가격으로 고품질, OEM 서비스, 특별한 크기, 색상, 디자인이 허용
