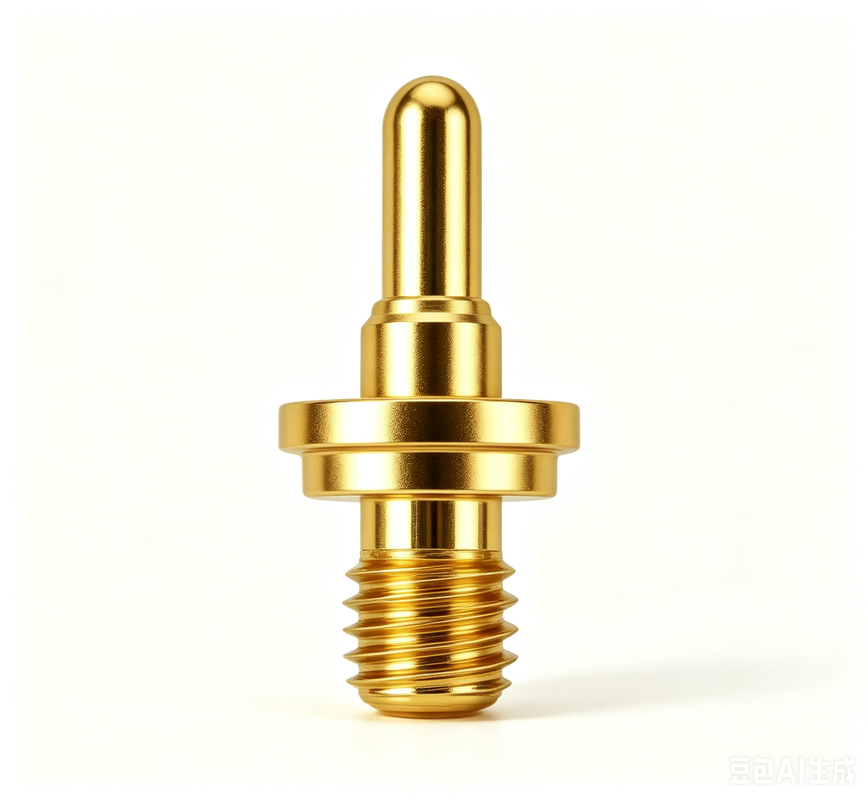

스프링 플링거 스크루 스핀 스프링 플링거 전기 접촉 포고 핀

브랜드 이름:	UPE
모델 번호:	나사산 스프링 장착 포고 핀
모크:	10000
가격:	$0.1-$0.5
포장 세부 사항:	PE 가방
지불 조건:	티/티

자세한 정보

제품 설명

자세한 정보

원래 장소:

ISO9001

나사산 스프링 장착 포고 핀

황동 C3604, SUS304

기계적 수명:

50000 사이클 최소 ..

접촉저항:

50mΩ 최대 작업 높이

작동 온도:

-40+~+130 ℃ 24 시간 내에.

소금 스프레이 테스트:

공급 능력:

50kpcs/day

강조하다:

스프링 플링거

전기 접촉 포고 핀

보증을 가진 포고 핀

제품 설명

스프링 스핀 스프링 플랑저 전기 접촉 포고 핀

다양한 모양과 구조를 위한 전문적인 POGO PIN 사용자 정의 서비스 15A-30A에서 사용자 정의 높은 전류 솔루션고객 요구 사항에 따라 설계 된 다양한 제품 및 포고 핀 솔루션.

포고 핀 (Pogo Pin) 은 회로 사이를 일시적으로 연결하는 전기 연결 장치입니다.압축하여 전도성 표면에 압축할 때 신뢰할 수 있는 접촉을 유지합니다..

8 외관 구조 종류

SMT:PCB 보드 용접을 용이하게 하기 위해 평면 하단 설계와 함께 좋은 안정성
DIP:포지셔닝 핀은 단단한 포지셔닝으로 PCB 용접 중에 오차를 방지
이중 머리:용접이 필요하지 않은 보드-보드 쌍방향 연결
오른쪽 각:공간 최적화를 위해 구부러진 꼬리 디자인, 철로 용접 할 수 있습니다
용조 컵:용접이 쉬운 케이블 제품에 적합합니다
나사형:다양한 고객 요구 사항을 충족시키기 위한 특수 사양
1개 부위형:맞춤형 사양으로 높은 전류 용량
구형 구형:맞춤형 요구 사항에 따른 측면 힘 능력

내부 구조 옵션

구조 A: 기울기 비벨이 있는 플랑저

장점:일반 사용, 안정적인 임피던스, 긴 수명

적용:SMT 및 DIP 규칙적인 사용

주의 사항:제한된 작동 도중을 초과할 수 없습니다.

구조 B: 뚫린 설계의 플랑저

장점:제한된 공간에서 최대 압축

적용:SMT 및 DIP 규칙적인 사용

주의 사항:한정 도동 또는 과도한 전류를 초과할 수 없습니다.

구조 C: 평면 설계의 플랑저

장점:공간 구조물에 대한 쉬운 가공

적용:SMT 및 DIP 규칙적인 사용

주의 사항:한정 도동 또는 과도한 전류를 초과할 수 없습니다.

구조 D: 단열 껍질이 있는 배럴

장점:10A 이상의 전류에 대한 안정적 임피던스

적용:SMT 및 DIP 규칙적인 사용

주의 사항:제한된 작동 도중을 초과할 수 없습니다.

구조 E: 양면 압축

장점:공간 절약, 먼 거리, 큰 압축 보드 접촉

적용:보드에서 보드까지 연결

주의 사항:제한된 작동 도중을 초과할 수 없습니다.

구조 F: 4개 조합

장점:높은 압력 부드러움, 작은 펌프 기울기, 방수, 먼지, 연장 수명

적용:높은 전류, 고 성능, 방수 및 먼지 방지 응용 프로그램

구조 G: 중간 샤프트 압축

장점:높은 전류 용량을 가진 간단한 구조

적용:고전류 용재

주의 사항:제한된 작동 도중을 초과할 수 없습니다.

구조 H: 공 압축 접촉

장점:가공이 쉬운 간단한 구조

적용:작은 작업 스트로크 용품

주의 사항:제한된 작동 도중을 초과할 수 없습니다.

응용 분야

왜 UPE 를 선택 합니까?

사용자 정의 & 유연성:특정 요구에 맞춘 솔루션
빠른 샘플:빠른 프로토타입 제작으로 시장에 출시 시기가 빨라집니다.
엄격한 품질 검사입력물질 검사, 공정 중 검사, 100% 최종 검사 및 준수 추적을 포함한 포괄적 테스트
고객 중심의 QC:유연한 품질 관리 과정
실시간 QC 협업:즉각적인 품질 관리 지원

성능 매개 변수

구성 요소	물질 선택
배럴 재료	금속, 베릴륨 구리, 인화 청동
플랑저 재료	금속, 베릴륨 구리, 인화 청동, 스테인레스 스틸
스프링 옵션	스테인레스 스틸, 음악 유선
플래팅 요구 사항	금-Au, 은-Ag, 팔라디움-니켈 (Pd-Ni)
가속 전류	1A, 2A, 3A, 5A, 15A 또는 30A (구조에 따라)
가등전압	DC 12V, 24V
접촉 저항	30mΩ, 최대 50mΩ (정静)
생명 시험	501000회 미니 1회0001000 회전 최대
역류 온도	265°, 4-5초

신뢰성 검사

시험 유형	사양
유지력	시간당 500±50회, 최소 50,000회
습도	EIA-364-31, 90~95% RH 40°C ± 2°C에서 96시간 동안
용접기 열 저항	EIA-364-56, 265°C+10/-0°C 30~35초 동안
소금 스프레이	EIA-364-26, 35+1°C/-2°C에서 48시간 동안 5±1% 소금 용액
스프링 힘 테스트	100g±20g 작업 높이
온도 수명	EIA-364-17, 85°C±2°C 96시간 동안
용접 가능성	EIA-364-52, 265±5°C, 60/40±5% Sn/pb 용접 4,0-5,0초 동안
접촉 저항	EIA-364-23, 100 mA 최대 시험 전류, 20 mV 최대 전압

시험 장비

독립적인 실험실, 다음을 포함한 포괄적인 시험 장비로 장착된 실험실

삽입력 검사 기계
2차원 프로젝터
두께 측정기
자동 검사 기계
단열 저항 검사기
금속 표본 닦기 기계
소금 스프레이 검사기
전류 온도 상승 검사기
로드 스트로크 곡선 계측기
ROHS 검사기
거칠성 검사기
탄력 임피던스 테스트
생명력 검사기

경쟁적 장점

고기술 생산:우수한 품질을 위한 첨단 제조 기술
체계적인 관리:효율성과 일관성을 위한 효율화된 프로세스
ISO 9001 인증:국제 품질 관리 표준
RoHS 준수:환경 및 안전 규정을 준수합니다.
짧은 개발 기간:보다 빠른 프로토타입 제작 및 생산 순환
경쟁력 있는 가격과 안정적인 품질:비용 효율적이고 신뢰할 수 있는 솔루션

주문 정보

지불 방법:T/T (금융 송금), PayPal, OCBC 은행

추천:샘플에 대 한 PayPal (더 안전), 대량 주문에 대 한 T / T (하위 수수료)

표본 납품 시간:재고 샘플 2-3 일 / 맞춤형 샘플 5-7 일

생산 기간:10-15 일

시장:미국, 유럽, 아시아, 남아프리카

거래 기간:EXW

운송 옵션:항공, 해상, 익스프레스

서비스:합리적인 가격, OEM 서비스, 맞춤형 크기, 색상, 디자인
