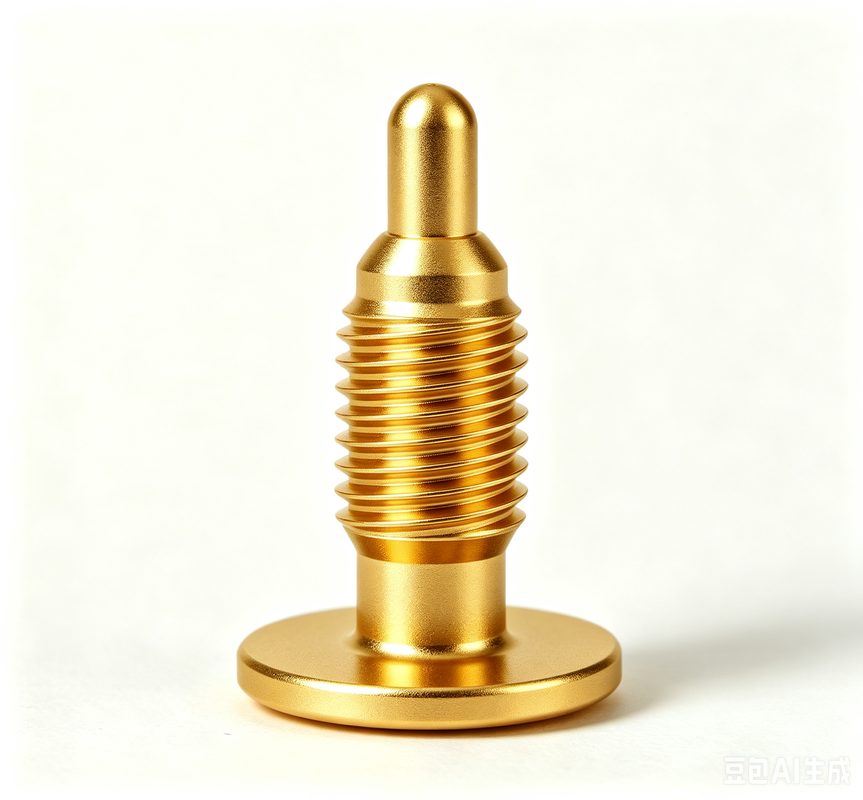

나사형 금도금 스프링 포고핀

브랜드 이름:	UPE
모델 번호:	더블 헤드 포고 핀
모크:	10000
가격:	$0.1-$0.5
포장 세부 사항:	PE 가방
지불 조건:	티/티

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

ISO9001

이름:

나사형 포고핀

재료:

황동 C3604, SUS304

접촉저항:

50mΩ 최대 작업 높이

작동 온도:

-40+~+130 ℃ 24 시간 내에.

소금 스프레이 테스트:

48 Ｈ

색상:

노란색

공급 능력:

50kpcs/day

강조하다:

나사형 금도금 포고핀

금도금 스프링 포고핀

금으로 칠한 포고 핀 커넥터

제품 설명

나사형 금도금 스프링 포고핀

다양한 모양과 작은 구조의 전문 POGO PIN 맞춤 제작 서비스. 15A에서 30A까지 맞춤형 고전류 솔루션. 고객 요구 사항에 따라 설계된 다양한 제품 및 포고핀 솔루션.

포고핀이란 무엇인가요?

포고핀은 두 회로 간의 임시 연결을 설정하는 데 사용되는 전기 커넥터입니다. 배럴 내부에 스프링 장착 플런저로 구성되어 압축이 가능하며 전도성 표면에 눌렸을 때 안정적인 접촉을 유지합니다.

기술 사양

매개변수	사양
이름	나사형 포고핀
플런저	황동 C3604
배럴	황동 C3604
스프링	SUS304
기계적 수명	최소 50,000회
접촉 저항	최대 50mΩ (핀)
작동 온도	-40℃~+130℃ (24시간 이내)
납땜 열 저항	260℃±5℃ 20초±2초
염수 분무 시험	48시간
인증	ROHS 또는 REACH 준수
시험	100% 개방 및 단락 시험

사용 가능한 구조 유형

표준 포고핀 총 높이: 2.8mm ~ 11.0mm (DIP 포고핀의 테일 길이 제외)

SMT:평평한 바닥 디자인으로 PCB 보드 납땜이 용이하며 안정성이 뛰어납니다.
DIP:위치 결정 핀이 PCB 용접 중 편차를 방지합니다.
이중 헤드:용접 없이 유연한 양방향 보드 간 연결
직각:공간 최적화를 위한 구부러진 테일, 와이어 납땜 가능
솔더 컵:케이블 제품에 적합하며 와이어 납땜이 용이합니다.
나사형:다양한 고객 요구 사항을 충족하는 특수 사양
일체형:맞춤형 요구 사항에 따른 고전류 용량
구형 볼 타입:맞춤형 옵션으로 측면 힘 기능

내부 구조 옵션

구조 A: 경사 베벨 플런저

장점:일반적인 사용, 안정적인 임피던스, 긴 수명

응용 분야:SMT 및 DIP 일반 사용

구조 B: 드릴 디자인 플런저

장점:제한된 공간에서 최대 압축

응용 분야:SMT 및 DIP 일반 사용

구조 C: 평면 디자인 플런저

장점:공간 제약 구조에 대한 쉬운 가공

응용 분야:SMT 및 DIP 일반 사용

구조 D: 절연 비드 배럴

장점:안정적인 임피던스, 10A 이상 전류에 적합

응용 분야:SMT 및 DIP 일반 사용

구조 E: 양면 압축

장점:공간 절약, 장거리, 대형 압축 보드 접촉

응용 분야:보드 간 도킹

구조 F: 4개 조각 조합

장점:높은 압축 평활도, 작은 플런저 편차, 방수, 방진, 수명 연장

응용 분야:고전류, 고성능, 방수 및 방진 응용 분야

구조 G: 중간 샤프트 압축

장점:간단한 구조, 높은 전류 용량

응용 분야:고전류 용접 사용

구조 H: 볼 압축 접점

장점:간단한 구조, 쉬운 가공

응용 분야:작은 작동 스트로크 응용 분야

제품 응용 분야

PCB 보드
디지털 카메라 / 의료 제품 / 프린터 카트리지
골프 핸들 / 전기 자동차 / 전화 응용 분야
심장 제세동기 / 자동차 충전 / 공기 청정기
LED 평면 조명 / LED 손전등 / 태블릿 / 노트북 / PC
보조 배터리 / 디지털 제품 / 소형 가전 제품
충전 제품 / 신호 전송 제품

UPE를 선택해야 하는 이유?

맞춤 제작 및 유연성:특정 요구 사항에 대한 맞춤형 솔루션
빠른 샘플:신속한 프로토타이핑으로 시장 출시 시간 단축
엄격한 품질 검사:생산 전반에 걸친 포괄적인 테스트
고객 중심 QC 유연성:적응 가능한 품질 관리 프로세스
실시간 QC 협업:지속적인 품질 모니터링 및 피드백

성능 매개변수

구성 요소	재료 옵션
배럴 재질	황동, 베릴륨 구리, 인청동
플런저 재질	황동, 베릴륨 구리, 인청동, 스테인리스 스틸
스프링 옵션	스테인리스 스틸, 뮤직 와이어
도금 요구 사항	금-Au, 은-Ag, 팔라듐-니켈 (Pd-Ni)
정격 전류	1A, 2A, 3A, 5A, 15A 또는 30A (다양한 구조)
정격 전압	DC 12V, 24V
접촉 저항	최대 30mΩ, 50mΩ (정지 상태)
수명 시험	최소 50,000회, 최대 1,000,000회
리플로우 온도	265℃, 4~5초

신뢰성 테스트

시험 유형	사양
유지력	시간당 500±50회 기준으로 최소 50,000회
습도	40℃±2℃에서 90-95% RH (96시간)
납땜 열 저항	265℃+10/-0℃ (30-35초)
염수 분무	35+1℃/-2℃에서 5±1% 염수 용액 (48시간)
스프링 힘 테스트	작동 높이에서 100g±20g
온도 수명	85℃±2℃ (96시간)
납땜성	265±5℃, 60/40±5% Sn/pb 솔더 (4.0-5.0초)
접촉 저항	시험 전류: 최대 100mA, 전압: 최대 20mV
