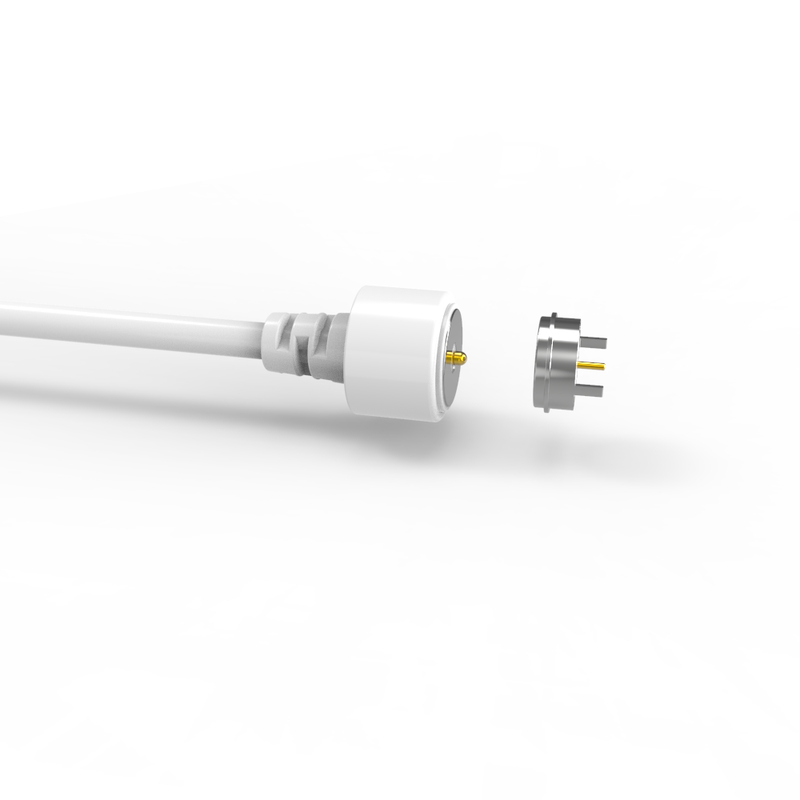

의료용 장비에 맞춘 DC 자기 전력 케이블 커넥터

의학적 장비에 맞춤 DC 자기 전력 케이블 커넥터, 자기 케이블 커넥터 자동 흡수, 조작에 쉬운 장점이 있습니다. pogo 핀은 좋은 전기 전도성을 가지고,가혹한 환경에서는 쉽게 부식되지 않습니다..

UPE는 전문 자석 커넥터 및 자석 케이블 커넥터 제조업체입니다.
우리는 당신의 요구 사항을 충족하고 자기 연결 고리를 사용자 정의 서비스를 제공하기 위해 우리의 자신의 전문 디자이너가 있습니다.다른 자기 포고 핀 커넥터 제품과 솔루션은 다른 고객의 필요에 따라 설계 될 수 있습니다..

우리는 고객들의 기대를 뛰어넘는 안전하고 신뢰할 수 있고 고품질의 제품을 제공하기 위해 최선을 다하고 있습니다.

품질, 무결성, 우수한 서비스는 우리가 굳건하게 지킨 핵심 원칙입니다. 우리는 진심으로 함께 성장하고 성공하기 위해 더 많은 파트너와 협력하기를 기대합니다.

남성 자기 케이블 연결 장치:

재료:
포고 핀: 구리 (Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
하우스: 흰색 LCP+30%GF UL94 V-0
마그네트: NdFeB N52 플래팅 Ni
케이블: 흰색 OD 3.5*2C (TC65*0.08)
와이어 재킷: 흰색 TPE 80A.
연결장치: 흰색 TPE 80A..
...기계:
스프링 힘: 70g±20g, 1.0mm 작업 스터크.
뚜라기:1.2mm
기계적 수명: 10000주기 분..
전기:
전압: 12V
전류: 3A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품
소금 스프레이 테스트 48시간

여성 마그네틱 커넥터

..물질:
PINr: 납 없는 C6801, 60~100U"Ni 이상 5U"Min Au를 가공한다.
하우징: 흰색 LCP+30%GF UL94 V-0
껍질: 납 없는 C6801 플래팅 니
자석: NdFeB N52 플래팅 Ni
전기:
전압:120.0V
전류 3.0A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품입니다.
소금 스프레이 테스트:48H
... 제품 응용 설명 (다음으로 제한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB 보드의 전송 터미널이 연결될 수 있습니다.
4융합형 주사형조각
5- 와이어는 직접 연결할 수 있습니다.

주의:
1자석은 NdFeB 물질을 사용, 그것은 영원히 자기력을 유지할 수 있습니다 (고온, 깨진, 같은 극 연결을 제외하고)

2자석이 존재합니다.

3.단계보호를 설계할 수 있습니다

자기 연결 장치 는 어떻게 작동 합니까?

. 두쪽은 서로 가까이에 배치되면 자기적으로 연결
플러그 뒤에 있는 빛이 전원이 흐르고 있음을 나타냅니다.
옆구리가 갈라지면 전력 공급이 중단됩니다.
그들은 커트 서킷을 피하기 위해 커넥터 서로 밀고, 그들이 끌어당기는 경우 그것은 단열 부분 (두 커넥터 같은 자기극을 풀어) 에 있습니다.

원형 2Pin 자기 케이블 커넥터 파라미터:

원형 2Pin 남성 자기 케이블 연결 장치 기술 도면

원형 2Pin 여성 자기 연결 장치 기술 도면

Re추천 PCB 레이아웃

자기 연결 장치의 장점:

1) 자동 흡수 연결 경험; 쉬운 조작;

2) 장비를 더 쉽게 제거하기 위해 자기 인터페이스를 사용합니다.

3) 높은 라이프 사이클. 그것은 50,000-300,000 재 연결 라이프 시간을 지원 합니다.

4) 그것은 쉽게 사용자 정의 방수 디자인, 여성 먼지 방지 및 방수 (IP68) 를 달성 할 수 있습니다;

5) 높은 전류를 지원 (3A-20A), 더 빠른 충전;

6) 우수한 부식 등급 (48H-120H) 가혹한 환경에 대응합니다.

7) 제품 모양 일치, 제품 판매점을 개선하기 위해 맞춤형 모양;

8) 자석 위치, 자석 사용 및 구조방향 (이 사용자 지향적이고 사용자 친화적입니다)

9) 탁월한 확장성 인터페이스 (Power Signal Video Audio Jack Etc) 를 달성 할 수 있습니다.

10) 개발 시간은 짧고, 사용자 정의를위한 저비용 곰팡이;

11) 신뢰성 높은 RF 신호 전송을 제공합니다. 우리의 커넥터는 USB 2입니다.0

제품 응용 분야는 다음과 같습니다.

1.웨어러블 디바이스, 지능형 위치 설정 장비, 어린이용 스마트 팔찌, 스마트 시계, 웨어러블 휴대 전화, 블루투스 헤드셋 등) 데이터 케이블, 충전 케이블,자기 스트립 와이어 끝 연결

2의료 장비,무선 장비,데이터 통신 장비,전자통신 장비,자동화 및 산업 장비,음성 시각 장비

3항공, 항공, 전자, 군사 통신

4자동차, 자동차 내비게이션, 테스트 및 측정 장비

5소비자 전자제품 (모바일 폰, 태블릿 컴퓨터, 블루투스 헤드셋, 카메라, 시계, 휴대용 소비자 전자제품 및 다른 많은 전자 분야)

왜 고객들이 UNION을 선택할까요?

1전문적인 맞춤화 서비스

다양한 제품과 솔루션을 고객의 요구에 따라 설계 할 수 있습니다.

2빠른 샘플 생산 능력

표준 제품 2-3 일 샘플, 새로운 사용자 정의 샘플 7 일, 곰팡이 개척 제품 12 일

3엄격한 품질 관리 시스템

품질의 개념은 먼저 생산과 검사 프로세스 전체를 통해 실행되며 고객 만족의 품질을 보장하기 위해 각 프로세스를 엄격히 제어합니다.

4수입 부품으로 가공

소수의 바늘 축은 수입 정밀 턴에서 가공됩니다.
그리고 대부분의 바늘 셰프트는 더 높은 안정성을 위해 수입된 콜드 스탬핑으로 만들어집니다.

5고 정밀 테스트 장비

제품 품질을 지속적으로 개선하기 위해 정확하고 정확한 테스트를 제공

6합리적인 비용 통제 절차

비용 절감, 폐기물 제거, 프로세스 최적화 및 비용 경쟁력을 강조

7제품 환경 표준

이 제품은 EU ROHS 표준을 충족하고 알로겐을 충족합니다.

UPE에서 자기 케이블 커넥터를 주문하는 방법

1단계: 요구 사항 을 알려라
다음의 주요 세부사항을 제공하세요:

✅연결 장치 유형: 예를 들어, 충전 전용, 데이터 + 전원 (USB-C/HDMI), 포고 핀, 하이브리드

✅양: 연간량 추정 (예: 연간 50만 유닛)

✅사용자 정의 요구 사항:
모양/대면 (예를 들어, 원형 Ø5mm, 직각)
.등급 전류 (예를 들어, 8A 급속 충전)

.IP 등급 (예를 들어, IPX8 방수)

신호 유형 (예: USB 2.0 + 12V 전원)
미적 (색, 브랜드, 표면 마감)

✅기술 사양: 작동 전압, 짝짓기 주기, 작동 온도 범위

2단계: 공고 & 계약
UPE는 다음과 같이 제공합니다.
단위 가격 (500만명 이상의 주문에 대한 부피 할인)
.전기 시간 (원형 + 대량 생산)
지불 조건 (예를 들어, 50% 보증금, 50% 선적)

최종 결정: MOQ, 배달 일정, 포장

단계 3: 주문 확인 및 지불
PO 또는 공식 주문 계약에 서명

다음을 통해 안전하게 지불하세요:
은행 송금 (SWIFT/TT)
- 페이팔
신용 편지 (대량 주문)

단계 4: 생산 및 운송
✅프로토타입 제작: 5-7일 (대량 생산 전 샘플 승인)

✅대량 생산: 15-20 일 (유연한 확장)

운송:
.EXW
추적 가능한 물류 (DHL, FedEx, 해상 운송)

단계 5: 품질 보장
✅배송 전: UPE는 QC 보고서를 제공합니다 (IP 테스트, 연속성 검사)

✅배달 후: 확인:
차원의 정확성
신호/전력
- 일관성을 완성해

지불 기간:

50% 보증금 (전면 지불): 생산 비용 (소재, 노동력) 을 포함합니다.

50% 잔액 (운송 전에 지불): 양측의 품질 통제와 의지를 보장합니다.

지불 방법:

T/T (금융 송금),PayPal,OCBC 은행

추천:

샘플을 위해 PayPal를 사용하세요 (더 안전합니다.)

대용량 주문에 T/T를 사용하세요 (하수 수수료)

선박

궁금한 사항은union@upetech.net
