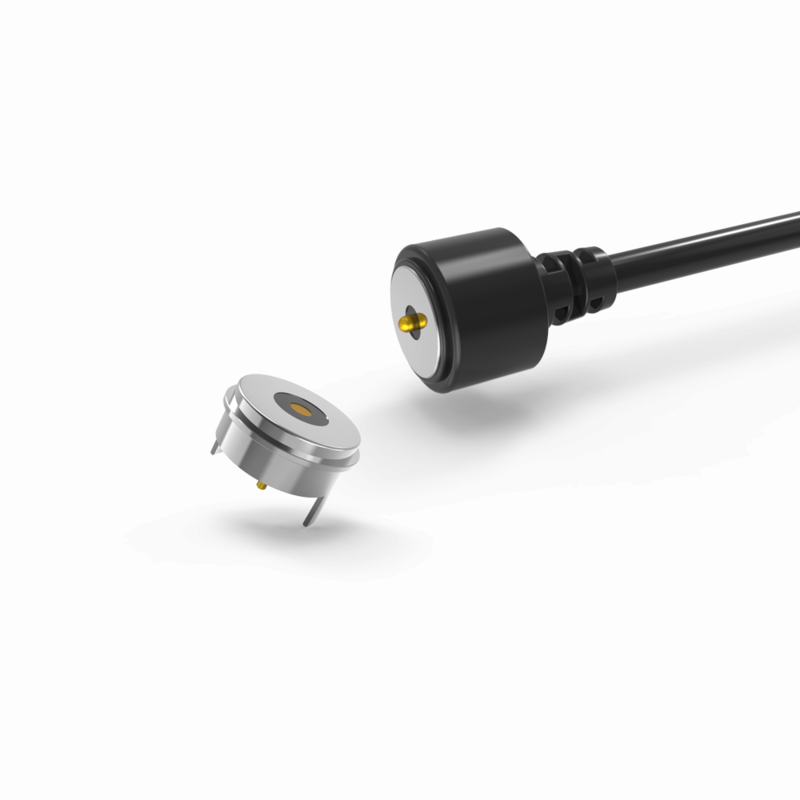

가정용 전자기기를 위한 고품질 마그네틱 케이블 커넥터 제조

가정용 전기 제품을 위한 고품질 마그네틱 케이블 커넥터 제조, 마그네틱 케이블 커넥터는 자동 흡착의 장점을 가지고 있어 작동이 용이합니다. 포고 핀은 전기 전도성이 좋고, 열악한 환경에서도 쉽게 부식되지 않습니다.

UPE는 맞춤형 마그네틱 커넥터 전문 제조업체이며, 당사의 디자인은 항상 고객의 다양한 요구 사항을 충족하며, 마그네틱 커넥터는 의료 장비, 무선 장비, 스마트 장치 및 스마트 홈, 데이터 통신 장비, 통신 장비, 자동화 및 산업 장비, 시청각 장비 등에 널리 사용됩니다.

UPE는 첨단 기술과 현대적인 생산 기술을 갖추고 있습니다. 당사는 ISO9001 및 ISO14001 인증을 받았으며, 모든 제품이 EU RoHS 환경 표준을 준수함을 보장합니다.

우수한 품질을 보장하기 위해, 당사는 주요 원자재를 대만과 일본에서 조달합니다. 수년간의 생산 전문 지식,

합리적인 관리 시스템, 숙련되고 경험이 풍부한 전문가 팀을 통해, 당사는 경쟁력 있는 가격으로 고성능 전자 부품을 제공합니다.

수컷 마그네틱 케이블 커넥터:

...재료:
포고 핀: 황동(플런저 및 배럴 도금 5U" Min Au over 60~100U"Ni);
하우징: 검정색 HTN+30%GF UL94 V-0;
자석: NdFeB N52 도금 Ni;
케이블: 검정색 OD 3.5*2C(TC65*0.08),
와이어 자켓: 검정색 TPE 80A .
커넥터 자켓: 검정색 TPE 80A..
...기계적 특성:
스프링 힘: 70g±20g, at 1.0mm 작동 스트로크.
전체 스트로크: 1.2mm.
기계적 수명: 10000사이클 Min..
...전기적 특성:
전압: 12 V.
전류: 3A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
...ROHS 또는 REACH 규정 준수 제품.
...염수 분무 시험: 48 H.

암컷 마그네틱 커넥터:

..재료 :
PINr: 무연 C6801, 도금 5U" Min Au over 60~100U"Ni;
하우징: 검정색 HTN+30%GF UL94 V-0 ;
쉘: 무연 C6801 도금 Ni;
자석: NdFeB N52 도금 Ni
....전기적 특성:
전압: 12.0 V.
전류: 3.0A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
...ROHS 또는 REACH 규정 준수 제품.
...염수 분무 시험: 48H.
… 제품 적용 설명 (다음으로 제한되지 않음):
1. 플러그인 용접 PCB 보드;
2. 와이어 용접 후 성형 및 캡슐화;
3. PCB 보드의 전송 터미널을 추가할 수 있습니다.
4. 삽입 가능한 금형의 몰딩 사출 성형;
5. 와이어를 직접 접착할 수 있습니다.

 주의:
1. 자석은 NdFeB 재료를 사용하며, 영구적으로 자력을 유지할 수 있습니다(고온, 파손, 동일 극 연결 제외)

2. 자석은 자기장 간섭이 존재합니다.

3. 단락 보호를 설계할 수 있습니다.

마그네틱 커넥터는 어떻게 작동합니까?

. 양쪽이 서로 가까이 놓이면 자석으로 연결됩니다.
. 플러그 뒷면의 표시등은 전원이 흐르고 있음을 나타냅니다.
. 측면을 분리하면 전원 흐름이 즉시 중지됩니다.
. 커넥터가 서로 밀어내고, 만약 끌어당긴다면 절연된 부분에 있기 때문에 단락을 방지합니다(두 커넥터 모두 동일한 자극을 자유롭게 하기 때문에)

원형 2핀 마그네틱 케이블 커넥터 파라미터:

원형 2핀  수컷 마그네틱 케이블 커넥터 기술 도면

원형 2핀  암컷 마그네틱 커넥터 기술 도면

추천PCB 레이아웃

마그네틱 커넥터의 장점:

1) 자동 흡착 연결 경험; 쉬운 작동;

2) 장치를 더 쉽게 제거하기 위해 자기 인터페이스를 사용합니다.

3) 높은 수명 주기. 50,000-300,000번의 재부착 수명을 지원합니다.

4) 방수 디자인을 쉽게 맞춤화할 수 있으며, 암컷은 방진 및 방수(IP68)를 달성할 수 있습니다.

5) 고전류(3A-20A)를 지원하여 더 빠른 재충전;

6) 우수한 내식성(48H-120H)은 가혹한 환경을 충족합니다.

7) 제품 모양에 맞춰 모양을 맞춤화하여 제품 판매 포인트를 향상시킵니다.

8) 자석 위치 지정, 자석 및 구조를 사용하여 이중 회로 보호를 통해 방향을 구별합니다(사용자 중심 및 사용자 친화적)9) 우수한 확장성 인터페이스, (전원 신호 비디오 오디오 잭 등)을 달성할 수 있습니다.

10) 개발 시간이 짧고, 맞춤화를 위한 저렴한 금형;

11) 안정적인 고 RF 신호 전송을 제공합니다. 당사의 커넥터는 USB 2.0입니다.

제품 적용 분야:

1

. 웨어러블 장치, 지능형 위치 장비, 어린이용 스마트 손목 밴드, 스마트 시계, 웨어러블 휴대폰, 블루투스 헤드셋 등) 데이터 케이블, 충전 케이블, 마그네틱 스트립 와이어 엔드 연결2. 의료 장비, 무선 장비, 데이터 통신 장비, 통신 장비, 자동화 및 산업 장비, 시청각 장비3. 항공, 우주 전자, 군사 통신

4. 자동차, 차량 내비게이션, 테스트 및 측정 장비

5. 소비자 전자 제품(휴대폰, 태블릿 컴퓨터, 블루투스 헤드셋, 카메라, 시계, 휴대용 소비자 전자 제품 및 기타 여러 전자 분야)

고객이 UPE를 선택하는 이유는?

1. 전문적인 맞춤형 서비스

2. 빠른 샘플 생산 능력

3. 엄격한 품질 관리 시스템

4. 수입 부품으로 가공

5. 고정밀 테스트 장비

6. 합리적인 비용 관리 절차

7. 제품 환경 표준.

UPE에서 마그네틱 케이블 커넥터를 주문하는 방법

1단계: 요구 사항 제출

다음 주요 세부 정보를 제공하십시오:

✅
커넥터 유형: 예: 충전 전용, 데이터+전원(USB-C/HDMI), 포고 핀, 하이브리드

. 치수 정확도수량: 예상 연간 볼륨(예: 연간 50K 단위)

. 치수 정확도맞춤화 요구 사항:

. 치수 정확도. 전류 정격(예: 8A 고속 충전)
. IP 등급(예: IPX8 방수)
. 신호 유형(예: USB 2.0 + 12V 전원)

미학(색상, 브랜딩, 표면 마감)

✅
기술 사양: 작동 전압, 결합 주기, 작동 온도 범위

. 치수 정확도UPE 제공:

. 단가(5K+ 주문에 대한 볼륨 할인)
. 리드 타임(프로토타입 제작 + 대량 생산)
. 지불 조건(예: 50% 보증금, 50% 선적 전)
최종 결정: MOQ, 배송 일정, 포장
3단계: 주문 확인 및 지불

PO 또는 공식 주문 계약서에 서명

다음 방법을 통해 안전하게 지불하십시오:
. 은행 송금(SWIFT/TT)

. PayPal
. 신용장(대량 주문의 경우)
4단계: 생산 및 배송
✅

프로토타입 제작: 5-7일(대량 생산 전 샘플 승인)
. 치수 정확도대량 생산: 15-20일(유연한 확장)

. 치수 정확도. EXW

. 추적 가능한 물류(DHL, FedEx, 해상 운송)
5단계: 품질 보증
✅

선적 전: UPE는 QC 보고서(IP 테스트, 연속성 검사)를 제공합니다.
. 치수 정확도배송 후: 다음을 검사합니다:

. 치수 정확도. 신호/전원 성능
. 마감 일관성
지불 조건:
50% 보증금(선불): 생산 비용(자재, 인건비)을 충당합니다.

50% 잔액(선적 전 지불): 양 당사자의 품질 관리 및 약속을 보장합니다.

결제 방법:

T/T(은행 송금), PayPal, OCBC 은행

권장 사항:

샘플에는 PayPal을 사용하십시오(더 안전함).

대량 주문에는 T/T를 사용하십시오(수수료가 낮음).
