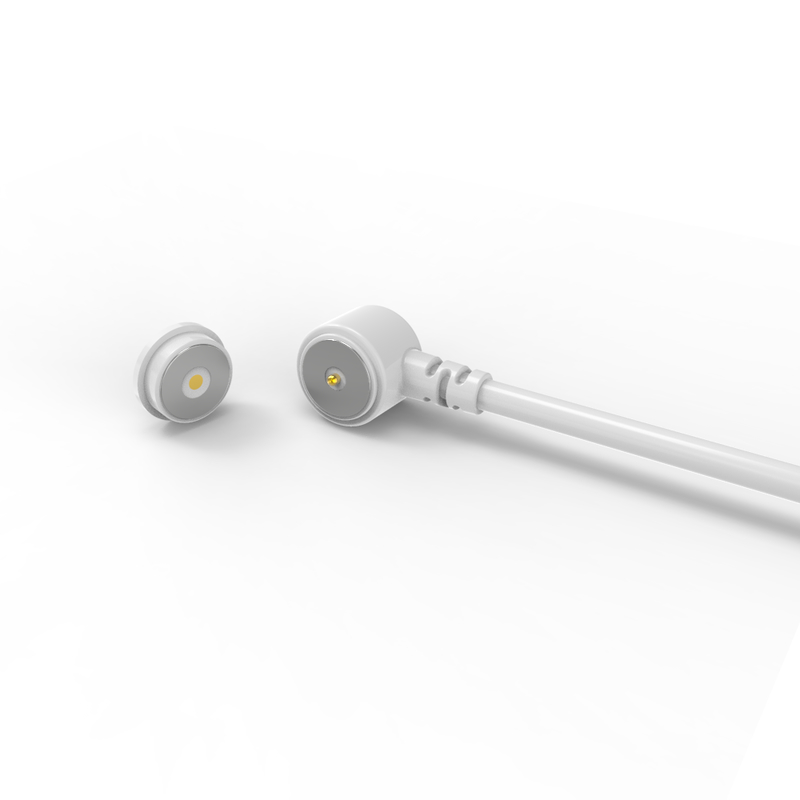

원형 남성 및 여성 자석 포고 핀 충전기 케이블 커넥터

 원형 수컷 및 암컷 자석 포고 핀 충전기 케이블 커넥터, 자석 케이블 커넥터는 자동 흡착의 장점을 가지고 있어 작동이 용이합니다. 포고 핀은 전기 전도성이 좋으며, 열악한 환경에서도 쉽게 부식되지 않습니다.

Union Precision Electronics Co., Ltd. 는 커넥터 부품의 연구 개발 및 생산을 전문으로 하는 전문 제조업체입니다.

중국 커넥터 산업의 선두 기업으로서, 당사는 포고 핀 커넥터를 포함한 경쟁력 있는 솔루션을 제공하는 데 주력하고 있습니다.

자석 커넥터 및 산업용 방수 커넥터.

당사 제품은 다음과 같은 다양한 산업 분야에서 널리 사용됩니다.

통신, 의료 기기, 항공우주, 자동차, 무선 장비,

웨어러블 기술, 산업용 테스트 장비(예: 스마트폰, TV, 태블릿, 게임 콘솔, 학습 장치 등)

컴퓨터 주변기기 강력한 글로벌 입지를 바탕으로 당사 제품은 주로 유럽으로 수출됩니다.

미국, 캐나다 및 아시아 전역의 선진 지역.

UPE는 첨단 기술과 현대적인 생산 기술을 갖추고 있습니다. 당사는 ISO9001 및 ISO14001 인증을 획득하여 모든 제품이 EU RoHS 환경 표준을 준수하도록 보장합니다.

수컷 자석 케이블 커넥터:

...재료:
포고 핀: 황동(플런저 및 배럴 도금 5U" Min Au over 60~100U"Ni);
하우징: 흰색 LCP+30%GF/LCP UL94 V-0;
자석: NdFeB N52 도금 Ni;
케이블: 흰색 OD 3.5*2C(TC65*0.08),
와이어 자켓: 흰색 TPE 80A .
커넥터 자켓: 흰색 TPE 80A..
...기계적 특성:
스프링 힘: 70g±20g, 1.0mm 작동 스트로크.
전체 스트로크: 1.2mm.
기계적 수명: 10000사이클 Min..
...전기적 특성:
전압: 12 V.
전류: 3A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
...ROHS 또는 REACH 규정 준수 제품.
...염수 분무 시험: 48 H.

암컷 자석 커넥터:

..재료 :
PINr: 무연 C6801, 도금 5U" Min Au over 60~100U"Ni;
하우징: 흰색 LCP+30%GF UL94 V-0 ;
쉘: 무연 C6801 도금 Ni;
자석: NdFeB N52 도금 Ni
....전기적 특성:
전압: 12.0 V.
전류: 3.0A.
접촉 저항: 50mΩMax (PIN).
100% 개방 및 단락 테스트.
...ROHS 또는 REACH 규정 준수 제품.
...염수 분무 시험: 48H.
… 제품 적용 설명 (다음으로 제한되지 않음):
1. PCB 보드 플러그인 용접;
2. 와이어 용접 후 성형 및 캡슐화;
3. PCB 보드의 전송 터미널을 추가할 수 있습니다.
4. 임베디드 가능한 금형의 사출 성형;
5. 와이어를 직접 접착할 수 있습니다.

 주의:
1. 자석은 NdFeB 재료를 사용하며, 영구적인 자력을 유지할 수 있습니다(고온, 파손, 동일 극 연결 제외)

2. 자석은 자기장 간섭이 존재합니다.

3. 단락 보호를 설계할 수 있습니다.

자석 커넥터는 어떻게 작동합니까?

.양쪽이 서로 가까이 배치되면 자석으로 연결됩니다.
.플러그 뒷면의 표시등은 전원이 흐르고 있음을 나타냅니다.
.양쪽을 분리하면 전원 흐름이 즉시 중단됩니다.
.커넥터가 서로 밀어내고, 만약 끌어당긴다면 절연 부품에 있기 때문에 단락을 방지합니다(두 커넥터 모두 동일한 자극을 해제하므로)

원형 2핀 자석 케이블 커넥터 매개변수:

원형 2핀  수컷 자석 케이블 커넥터 기술 도면

원형 2핀  암컷 자석 커넥터 기술 도면

추천PCB 레이아웃

자석 커넥터의 장점:

.인간적인 디자인 자동 흡착 연결 경험; 쉬운 작동
.자석 인터페이스를 사용하여 장치를 더 쉽게 제거합니다.
.긴 수명 주기로 작동합니다. 100,000-200,000번의 재부착 수명을 지원합니다.
.고전류(5A-10A)를 지원하여 더 빠른 충전이 가능하며 작동 시간이 줄어듭니다.
.우수한 내식성(48H-120H)은 가혹한 환경을 충족합니다.
.우수한 확장성 인터페이스, 달성 가능

제품 적용 분야는 다음과 같습니다:

.웨어러블 기기(스마트 시계, 펫 로케이터, 스마트 팔찌) 충전/케이블
.노트북, 태블릿 PC, PDA, 휴대용 데이터 터미널;
.의료 장비, 무선 장치, 데이터 통신 장비, 통신장비, 자동화 및 산업 장비;
.항공, 우주 항공, 군사 통신 및 군사 전자 제품
.자동차, 자동차 내비게이션, 테스터 및 측정 장비

UPE를 선택하는 이유는 무엇입니까?

품질 및 파트너십에 대한 약속

품질, 무결성 및 탁월한 서비스의 원칙에 따라, 당사는 상호 성공을 달성하기 위해 더 많은 파트너와 협력하기를 진심으로 기대합니다.

자재 조달 및 금형 시험 샘플에서 대량 생산에 이르기까지, 당사는 엄격한 계층별 검사 및 포괄적인 품질 관리를 구현합니다.

이를 통해 모든 제품이 고객 요구 사항을 충족하고 결함률이 98%를 초과하도록 보장합니다.

모든 단계에서 정밀도와 신뢰성을 우선시함으로써, 당사는 일관된 우수성을 보장합니다.

탁월함을 위한 지속적인 혁신

경쟁 시장에서 앞서 나가고 우수한 제품 품질을 제공하기 위해, 당사는 최첨단 기술과 첨단 장비에 대한 투자를 멈추지 않습니다.

당사의 역량을 지속적으로 업그레이드함으로써, 모든 제품이 최고 수준의 성능과 신뢰성을 충족하도록 보장합니다.

UPE에서 자석 케이블 커넥터를 주문하는 방법

1단계: 요구 사항 제출
다음 주요 세부 정보를 제공하십시오:

✅커넥터 유형: 예: 충전 전용, 데이터+전원(USB-C/HDMI), 포고 핀, 하이브리드

✅수량: 예상 연간 볼륨(예: 50K 단위/년)

✅맞춤화 요구 사항:
.모양/크기(예: 원형 Ø5mm, 직각)
.전류 정격(예: 8A 고속 충전)

.IP 등급(예: IPX8 방수)

.신호 유형(예: USB 2.0 + 12V 전원)
미적 요소(색상, 브랜딩, 표면 마감)

✅기술 사양: 작동 전압, 결합 사이클, 작동 온도 범위

2단계: 견적 및 계약
UPE 제공:
.단가(5K+ 주문에 대한 볼륨 할인)
.리드 타임(프로토타입 제작 + 대량 생산)
.지불 조건(예: 50% 보증금, 50% 선적 전)

최종 결정: MOQ, 배송 일정, 포장

3단계: 주문 확인 및 지불
PO 또는 공식 주문 계약서에 서명

다음 방법을 통해 안전하게 지불하십시오:
.은행 송금(SWIFT/TT)
.PayPal
.신용장(대량 주문의 경우)

4단계: 생산 및 배송
✅프로토타입 제작: 5-7일(대량 생산 전 샘플 승인)

✅대량 생산: 15-20일(유연한 확장)

배송:
.EXW
.추적 가능한 물류(DHL, FedEx, 해상 운송)

5단계: 품질 보증
✅선적 전: UPE는 QC 보고서(IP 테스트, 연속성 검사)를 제공합니다.

✅배송 후: 다음을 검사합니다:
.치수 정확도
.신호/전원 성능
.마감 일관성

지불 조건:

50% 보증금(선불): 생산 비용(자재, 인건비)을 충당합니다.

50% 잔액(선적 전 지불): 양 당사자의 품질 관리 및 약속을 보장합니다.

결제 방법:

T/T(은행 송금), PayPal, OCBC 은행

권장 사항:

샘플에는 PayPal을 사용하십시오(더 안전함).

대량 주문에는 T/T를 사용하십시오(수수료가 낮음).
