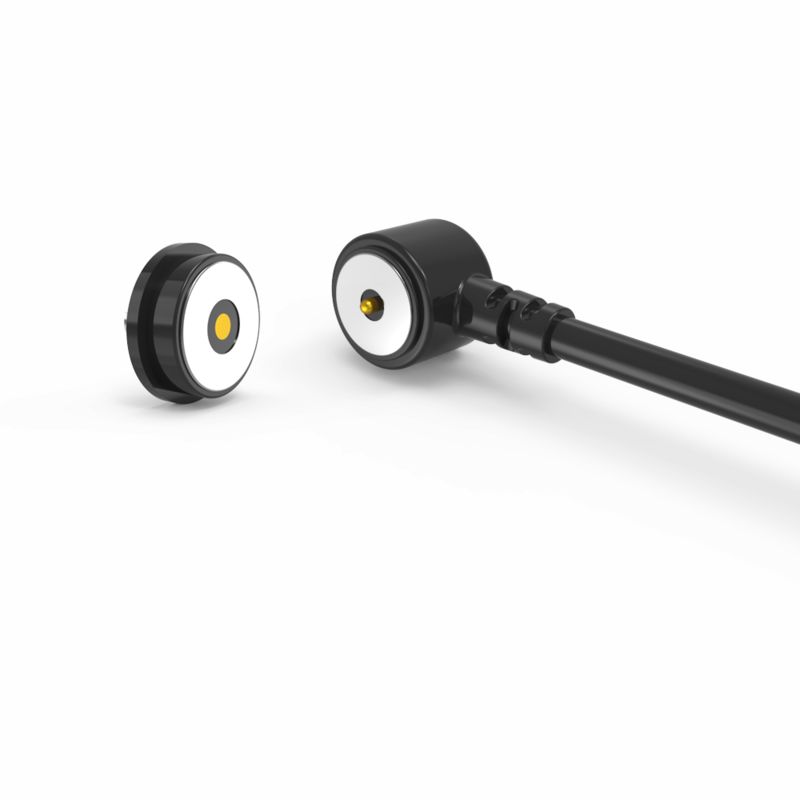

자산 분해용 검은색 원형 남성 및 여성 자석 케이블 커넥터

자석 스트립에 대한 검은색 원형 남성 및 여성 자기 케이블 커넥터, 자기 케이블 커넥터는 자동 흡수, 조작이 쉬운 장점이 있습니다.포고 핀은 좋은 전기 전도성을 가지고 있습니다가혹한 환경에서는 쉽게 부식되지 않습니다.

UPE는 전문 ODM / OEM 자기 연결 장치 및 자기 케이블 연결 장치로 고객에게 자기 충전 솔루션을 제공하며 개발 시간은 짧고 사용자 정의를위한 저비용 곰팡이입니다.

내부 전문 디자인 팀과 첨단 기계 워크샵. 우리는 당신이 필요로하는 제품을 개발하기 위해 협력 할 수 있습니다.

첨단 자동 기계, 엄격한 프로세스 제어 시스템

남성 자기 케이블 연결 장치:

재료:
포고 핀: 구리 (Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
하우징: 검은색 HTN+30%GF/LCP UL94 V-0
마그네트: NdFeB N52 플래팅 Ni
케이블:검은 OD 3.5*2C (TC65*0.08)
와이어 재킷: 검은 TPE 90A.
커넥터 재킷: 검은색 TPE 90A..
...기계:
스프링 힘: 70g±20g, 1.0mm 작업 스터크.
뚜라기:1.2mm
기계적 수명: 10000주기 분..
전기:
전압: 12V
전류: 3A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품
소금 스프레이 테스트 48시간

여성 마그네틱 커넥터

..물질:
PINr: 납 없는 C6801, 60~100U"Ni 이상 5U"Min Au를 가공한다.
하우징: 검은색 HTN+30%GF UL94 V-0
껍질: 납 없는 C6801 플래팅 니
자석: NdFeB N52 플래팅 Ni
전기:
전압:120.0V
전류 3.0A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품입니다.
소금 스프레이 테스트:48H
... 제품 응용 설명 (다음으로 제한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB 보드의 전송 터미널이 연결될 수 있습니다.
4융합형 주사형조각
5- 와이어는 직접 연결할 수 있습니다.

주의:
1자석은 NdFeB 물질을 사용, 그것은 영원히 자기력을 유지할 수 있습니다 (고온, 깨진, 같은 극 연결을 제외하고)

2자석이 존재합니다.

3.단계보호를 설계할 수 있습니다

자기 연결 장치 는 어떻게 작동 합니까?

. 두쪽은 서로 가까이에 배치되면 자기적으로 연결
플러그 뒤에 있는 빛이 전원이 흐르고 있음을 나타냅니다.
옆구리가 갈라지면 전력 공급이 중단됩니다.
그들은 커트 서킷을 피하기 위해 커넥터 서로 밀고, 그들이 끌어당기는 경우 그것은 단열 부분 (두 커넥터 같은 자기극을 풀어) 에 있습니다.

원형 2Pin 자기 케이블 커넥터 파라미터:

원형 2Pin 남성 자기 케이블 연결 장치 기술 도면

원형 2Pin 여성 자기 연결 장치 기술 도면

Re추천 PCB 레이아웃

자기 연결 장치의 장점:

1노력 없이 사용자 경험

.자동 흡수: 간단한 "스냅" 액션으로 쉽게 연결됩니다. 정확한 정렬이 필요하지 않습니다.

.추락 방지 안전: 긴장 상태에서 깨끗하게 분리됩니다 (예를 들어 케이블에 걸려서), 손상을 입지 않도록 장치를 보호합니다.

2.비범한 내구성

.높은 사이클 수명: 100,000~200,000 개의 연결/절절 사이클을 위해 등급화되어 있습니다.

.견고 한 설계: 강화 된 구조 는 신체적 스트레스 와 자주 사용 을 견딜 수 있다.

3환경 복원력

.IPX8 방수성: 장치 측면 (여성) 포트는 침몰에 견딜 수 있습니다.

.먼지 저항성: 밀폐 된 설계는 입자의 침입을 방지합니다.

4높은 성능의 전력 전달

.빠른 충전 지원: 5A ∼ 10A 전류를 처리하여 전력 소모 장치에 대한 빠른 충전을 가능하게합니다.

.낮은 저항: 최소한의 에너지 손실로 효율적인 고전류 전송을 위해 최적화되었습니다.

5디자인 유연성

.커스터마이징 가능한 미학: 호스트 장치 (예: 웨어러블, IoT 기기) 와 일치하도록 조정된 모양, 색상 및 브랜드.

.형태 요인 적응성: 초 얇은 프로파일 또는 전문 장비를 위해 설계 될 수 있습니다.

6안전성 강화

.단장 방지: 연결/오차 정렬 과정에서 우연한 단장 방지.

.불합리한 극성: 물리적 설계는 잘못된 삽입을 방지합니다 (반복 극성 보호).

7선진 신호 능력

.고속 데이터: USB 2를 지원합니다.0, HDMI 13, 오디오/비디오 신호는 기능을 손상시키지 않고 전통적인 포트를 대체합니다.

.신호 무결성: 빈번한 단절에도 불구하고 비디오 / 오디오를 위한 안정적인 전송을 유지합니다.

제품 응용 분야는 다음과 같습니다.

착용 가능한 장치 (스마트 시계, 애완 동물 탐지기, 스마트 팔찌) 충전/케이블
노트북, 태블릿 PC, PDA, 휴대용 데이터 터미널
의료 장비, 무선 장치, 데이터 통신 장비, 통신장비, 자동화 및 산업 장비
항공, 항공우주, 군사 통신 및 군사 전자
자동차, 자동차 내비게이션, 테스트 및 측정 장비

우리의 장점:
맞춤형 솔루션 우리의 전문 엔지니어링 팀은 POGO PIN 커넥터, 자기 충전 커넥터, 그리고 산업용 방수 커넥터에 전문입니다빠른 설계 지원과 짧은 개발 주기를 제공
급속한 프로토타입 제작
안정적인 품질과 신뢰성 안정적이고 신뢰할 수 있는 제품을 위한 일관된 성능
비용 효율성 및 우수한 서비스 고객 요구에 맞춘 고부가가치 솔루션
우리는 고객들의 기대를 뛰어넘는 안전하고 신뢰할 수 있고 고품질의 제품을 제공하기 위해 최선을 다하고 있습니다.

품질, 무결성, 우수한 서비스는 우리가 굳건하게 지킨 핵심 원칙입니다. 우리는 진심으로 함께 성장하고 성공하기 위해 더 많은 파트너와 협력하기를 기대합니다.

UPE에서 자기 케이블 커넥터를 주문하는 방법

1단계: 요구 사항 을 알려라
다음의 주요 세부사항을 제공하세요:

✅연결 장치 유형: 예를 들어, 충전 전용, 데이터 + 전원 (USB-C/HDMI), 포고 핀, 하이브리드

✅양: 연간량 추정 (예: 연간 50만 유닛)

✅사용자 정의 요구 사항:
모양/대면 (예를 들어, 원형 Ø5mm, 직각)
.등급 전류 (예를 들어, 8A 급속 충전)

.IP 등급 (예를 들어, IPX8 방수)

신호 유형 (예: USB 2.0 + 12V 전원)
미적 (색, 브랜드, 표면 마감)

✅기술 사양: 작동 전압, 짝짓기 주기, 작동 온도 범위

2단계: 공고 & 계약
UPE는 다음과 같이 제공합니다.
단위 가격 (500만명 이상의 주문에 대한 부피 할인)
.전기 시간 (원형 + 대량 생산)
지불 조건 (예를 들어, 50% 보증금, 50% 선적)

최종 결정: MOQ, 배달 일정, 포장

단계 3: 주문 확인 및 지불
PO 또는 공식 주문 계약에 서명

다음을 통해 안전하게 지불하세요:
은행 송금 (SWIFT/TT)
- 페이팔
신용 편지 (대량 주문)

단계 4: 생산 및 운송
✅프로토타입 제작: 5-7일 (대량 생산 전 샘플 승인)

✅대량 생산: 15-20 일 (유연한 확장)

운송:
.EXW
추적 가능한 물류 (DHL, FedEx, 해상 운송)

단계 5: 품질 보장
✅배송 전: UPE는 QC 보고서를 제공합니다 (IP 테스트, 연속성 검사)

✅배달 후: 확인:
차원의 정확성
신호/전력
- 일관성을 완성해

지불 기간:

50% 보증금 (전면 지불): 생산 비용 (소재, 노동력) 을 포함합니다.

50% 잔액 (운송 전에 지불): 양측의 품질 통제와 의지를 보장합니다.

지불 방법:

T/T (금융 송금),PayPal,OCBC 은행

추천:

샘플을 위해 PayPal를 사용하세요 (더 안전합니다.)

대용량 주문에 T/T를 사용하세요 (하수 수수료)

선박
