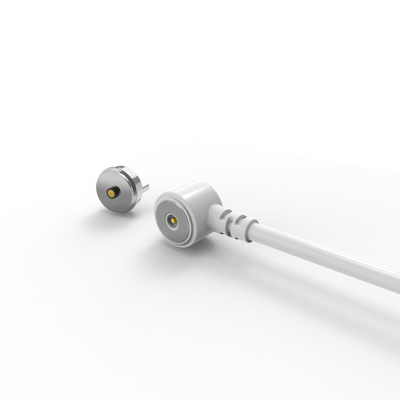

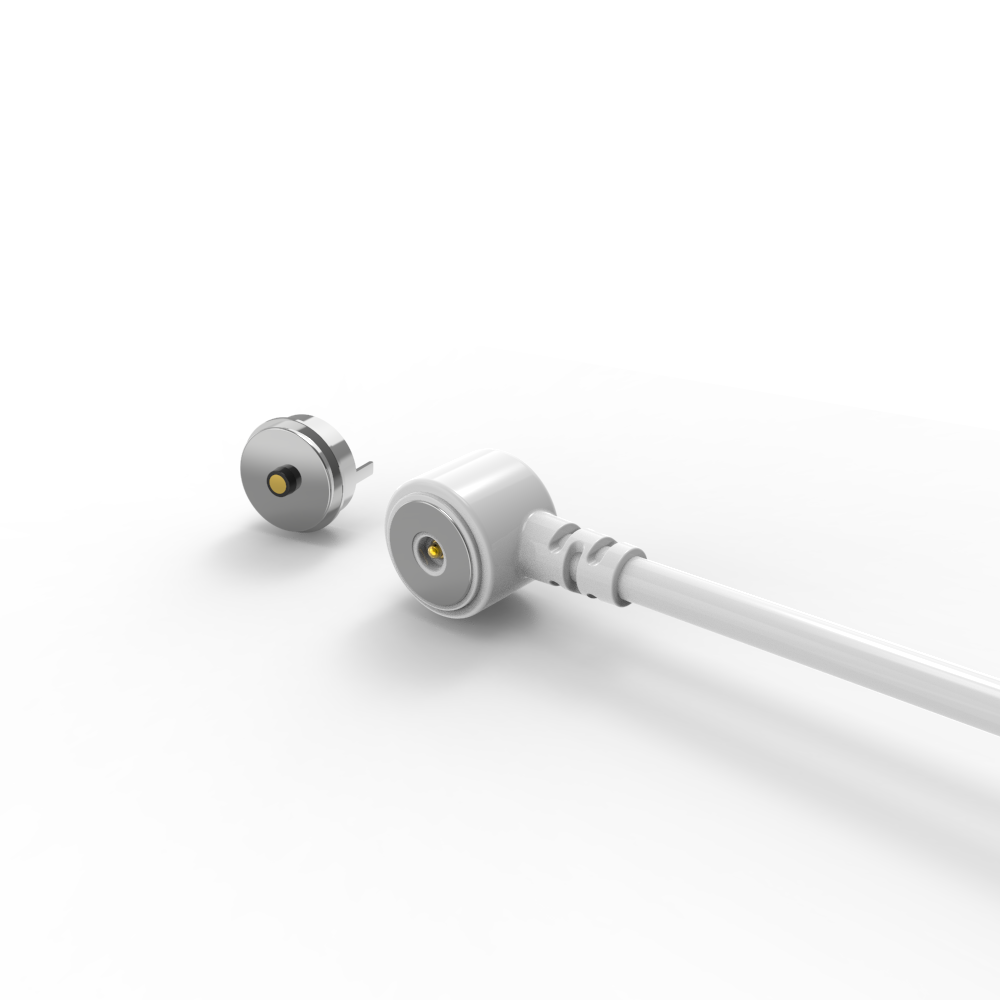

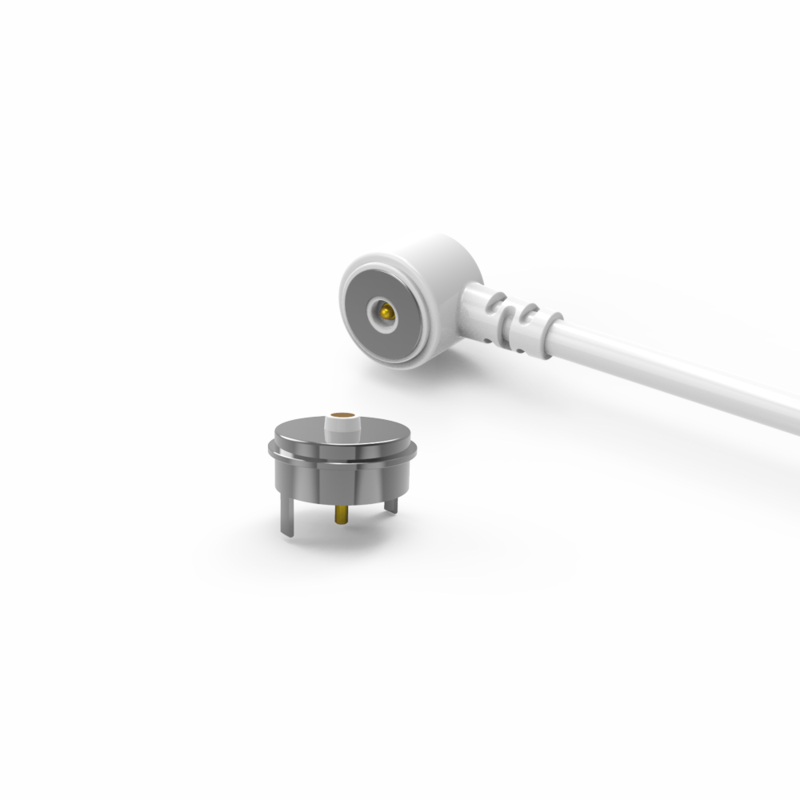

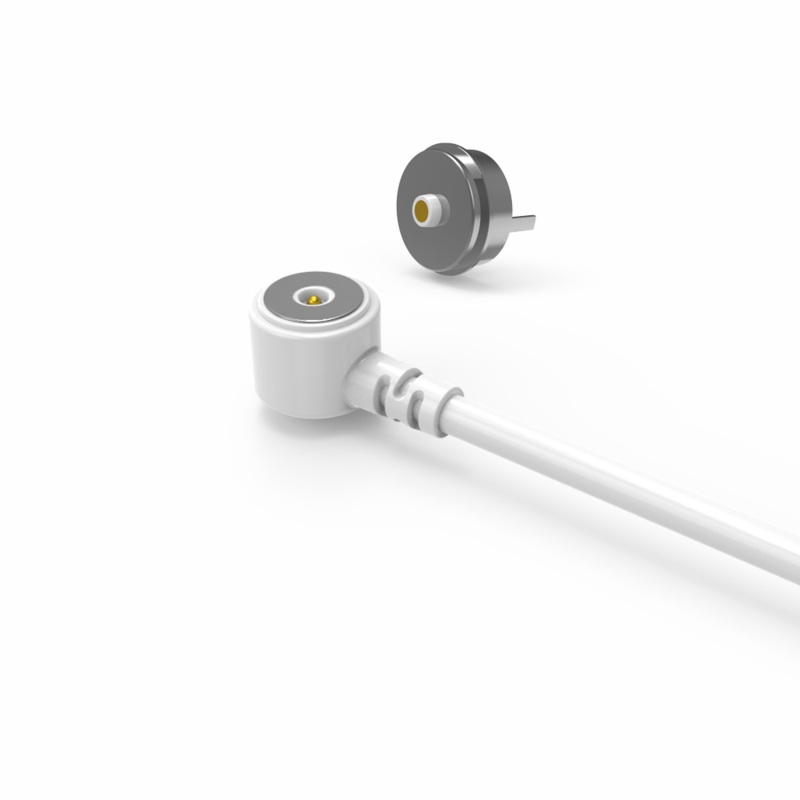

흰색 남성 및 여성 자석 포고 핀 케이블 연결 장치

흰색 남성과 여성 자석 포고 핀 케이블 연결 장치

UPE: 고성능 자기 연결 장치 및 자기 케이블 연결 장치 전문 제조업체

UPE는 프리미엄 자기 커넥터 및 자기 충전 케이블 커넥터의 설계 및 제조에 특화되어 있습니다. 우리의 제품은 신뢰성과 안전성을 위해 설계되어 있습니다.

- 뛰어난 내구성:높은 라이프 사이클 등급으로 오래 지속되는 성능

안전성 강화:내장된 단회로 보호

강하고 안전한 자기성:필요한 경우 안전하게 분리할 수 있는 신뢰할 수 있는 연결을 보장합니다.

혁신에 대한 헌신:우리는 지속적으로 첨단 고성능 커넥터 솔루션 개발에 집중합니다.

주의:
1자석은 NdFeB 물질을 사용, 그것은 영원히 자기력을 유지할 수 있습니다 (고온, 깨진, 같은 극 연결을 제외하고)

2자석이 존재합니다.

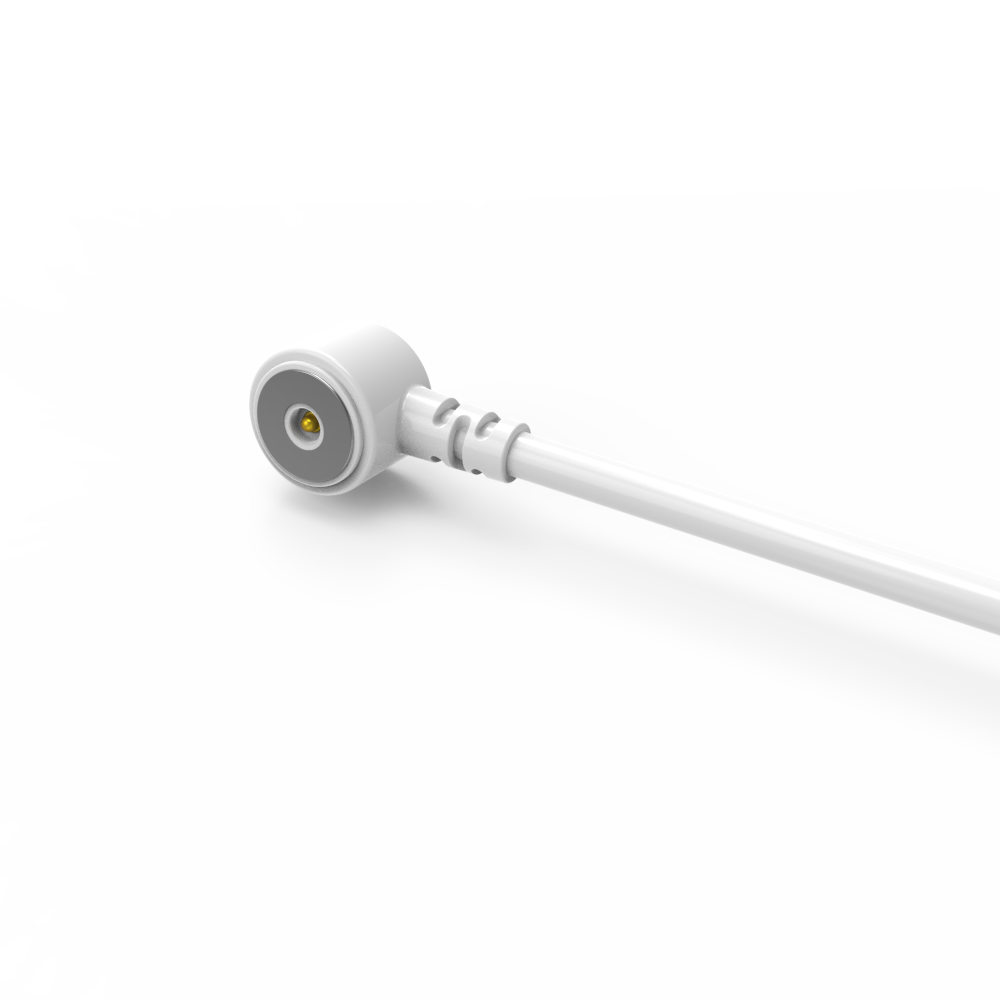

남성 자기 케이블 연결 장치:

재료:
포고 핀: 구리 (Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
하우스: 흰색 LCP+30%GF UL94 V-0
마그네트: NdFeB N52 플래팅 Ni
케이블:흰색OD 3.5*2C (TC65*0.08)
철조장갑:흰색TPE 90A
커넥터 재킷: 흰색 TPE 90A..
...기계:
스프링 힘: 70g±20g, 1.0mm 작업 스터크.
전체 스톤: 1.2mm.
기계적 수명: 10000주기 분..
전기:
전압: 12V
전류: 3A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품
소금 스프레이 테스트: 48 H.

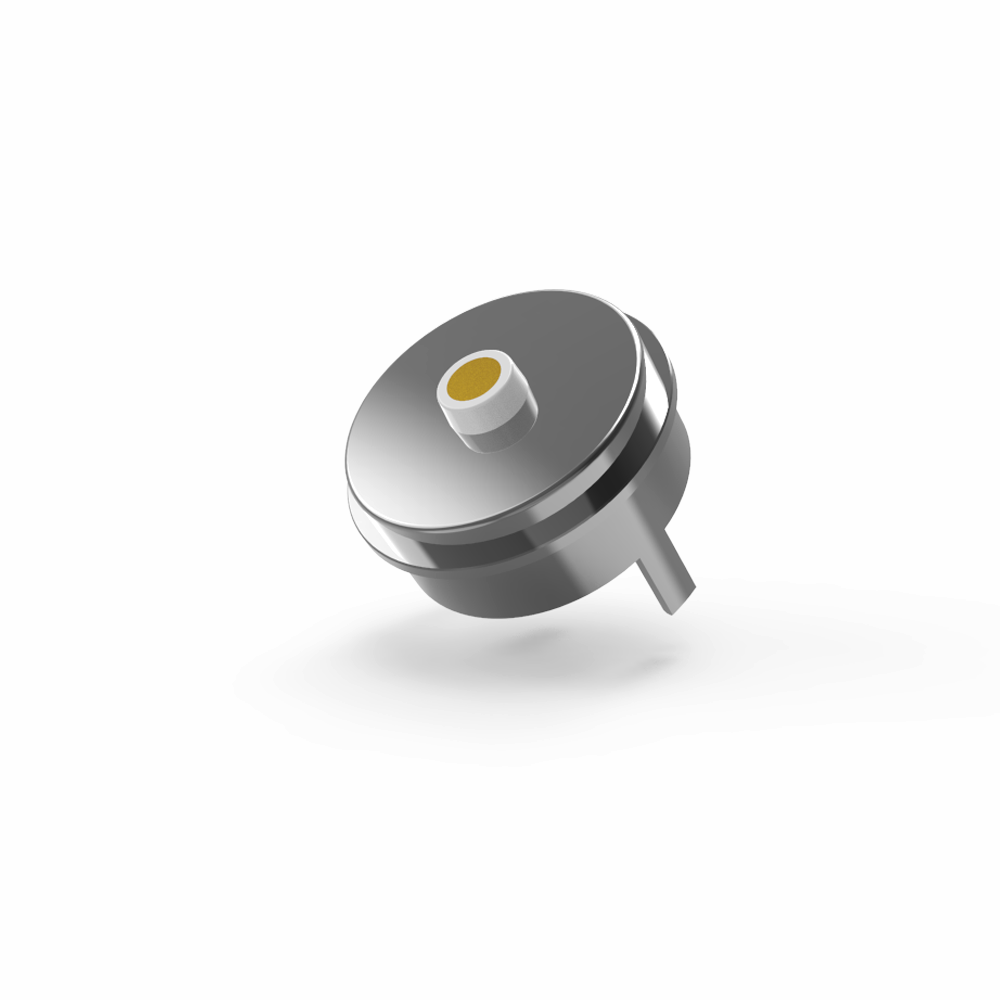

여성 마그네틱 커넥터

..물질:
PINr: 납 없는 C6801, 60~100U"Ni 이상 5U"Min Au를 가공한다.
하우스: 흰색 LCP+30%GF UL94 V-0
껍질: 납 없는 C6801 플래팅 니
자석: NdFeB N52 플래팅 Ni
전기:
전압:120.0V
전류: 5.0A
접촉 저항:50mΩMax (PIN)
100% 개방적이고 짧은 테스트
...ROHS 또는 REACH을 준수하는 제품입니다.
소금 스프레이 테스트:48H
... 제품 응용 설명 (다음으로 제한되지 않습니다):
1플러그인 용접 PCB 보드
2용접 후 와이어를 형성하고 포괄하는 것
3그 PCB 보드의 전송 터미널이 연결될 수 있습니다.
4융합형 주사형조각
5- 와이어는 직접 연결할 수 있습니다.

원형 2Pin 자기 케이블 커넥터 파라미터:

원형 2Pin 남성 자기 케이블 연결 장치 기술 도면

원형 2Pin 여성 자기 연결 장치 기술 도면

Re추천 PCB 레이아웃

자기 연결 장치의 장점:

●자동 흡수 연결 경험의 인간화 설계

●인간화 된 탈락 방지: 충전 인터페이스에서 제거하기가 쉽고 장치를 제거하는 것이 쉽지 않습니다.

●생명기간: 최대 10만~200만회

●물질 방지 설계: 장치의 암컷 끝은 먼지 및 물 방지 (IPX8) 를 할 수 있습니다.

●빠른 충전 시간: 5A-10A 자석 커넥터 디자인은 큰 전류 전송에 견딜 수 있습니다.

●마그네틱 커넥터의 외관은 고객의 응용 장치의 설계에 따라 일치 할 수 있습니다.

●제품 단회로 방지 구조 설계 및 오류 방지

●고주파 신호 전송을 실현, 전통적인 USB2.0 HDMI 1.3 기능 비디오&오디오 신호 전송을 대체 할 수 있습니다

●공간을 절약하는 여성 커넥터 및 PCB 어댑터는 포고 타입 및 SMT DIP 패치 케이블 연결을 달성 할 수 있습니다.

●우수한 부식 저항 등급 (48H-120H) 가 가혹한 환경에서 사용 요구 사항을 충족

●훌륭한 확장 가능한 인터페이스, 실행할 수 있는 (전력 신호, 비디오 오디오, 잭, 등)

●개발 시간은 짧고, 곰팡이 제작 비용은 낮으며, 사용자 정의에 적합합니다

제품 사용:

1항공우주, 의료기기, 자동차용 탑재 전자제품, 소형 가전, 자동화된 산업 장비, 데이터 통신 장비, 산업 검사 장비무선 장치, 철도 이동 지능형 차량
2: 가상현실 장치 (VR), 무인 항공기 장치, 지능형 로봇 장치
3: 스마트 웨어러블 제품, 스마트 포지셔닝 제품 (어린이의 스마트 워치, 스마트 팔찌, 웨어러블 휴대 전화, 블루투스 헤드폰 등)
4: 스마트 홈 기기, 스마트 휴대용 단말기, 스마트 위생 장비, 스마트 야외 스포츠 장비, 스마트 물리 치료 및 뷰티 장치
5: 소비자 전자제품, 소형 가전제품 (프린터, 스마트 폰, 컴퓨터, 카메라, 시청각 장비, PDA)

왜 우릴 선택했지?

1.R & D 팀은 독립적인 디자인과 개발 능력, 제품 개발과 맞춤화 될 수 있습니다; 당신은 단지 ID를 가지고, 우리는 당신을 위해 왼쪽을 할 것입니다, 무료 개발, R & D 시간 3-5 일.

2제품 프로젝트의 다중 프로그램 선택, 둥근, 사각형, 정사각형, 모양 연결자기 힘은 1N에서 30N까지 도달 할 수 있습니다..

3연결 방법:마그네트와 마그네트,연금과 마그네트,철판과 같은,이 다른 구조와 응용을 충족하기 위해,마그네트장의 간섭을 피하기 위해, NdFeB 마그네트를 사용,자기력을 영원히 유지할 수 있습니다..

어떻게 자기 케이블 커넥터 주문을 배치하는 방법

1단계: 요구 사항 을 알려라
다음의 주요 세부사항을 제공하세요:

✅연결 장치 유형: 예를 들어, 충전 전용, 데이터 + 전원 (USB-C/HDMI), 포고 핀, 하이브리드

✅양: 연간량 추정 (예: 연간 50만 유닛)

✅사용자 정의 요구 사항:
모양/대면 (예를 들어, 원형 Ø5mm, 직각)
.등급 전류 (예를 들어, 8A 급속 충전)

.IP 등급 (예를 들어, IPX8 방수)

신호 유형 (예: USB 2.0 + 12V 전원)
미적 (색, 브랜드, 표면 마감)

✅기술 사양: 작동 전압, 짝짓기 주기, 작동 온도 범위

2단계: 공고 & 계약
UPE는 다음과 같이 제공합니다.
단위 가격 (500만명 이상의 주문에 대한 부피 할인)
.전기 시간 (원형 + 대량 생산)
지불 조건 (예를 들어, 50% 보증금, 50% 선적)

최종 결정: MOQ, 배달 일정, 포장

단계 3: 주문 확인 및 지불
PO 또는 공식 주문 계약에 서명

다음을 통해 안전하게 지불하세요:
은행 송금 (SWIFT/TT)
- 페이팔
신용 편지 (대량 주문)

단계 4: 생산 및 운송
✅프로토타입 제작: 5-7일 (대량 생산 전 샘플 승인)

✅대량 생산: 15-20 일 (유연한 확장)

운송:
.EXW
추적 가능한 물류 (DHL, FedEx, 해상 운송)

단계 5: 품질 보장
✅배송 전: UPE는 QC 보고서를 제공합니다 (IP 테스트, 연속성 검사)

✅배달 후: 확인:
차원의 정확성
신호/전력
- 일관성을 완성해

선박
